Zestaw złączy Amass AS150U Anti-Spark 2+4 pin - para 75A, 80V DC

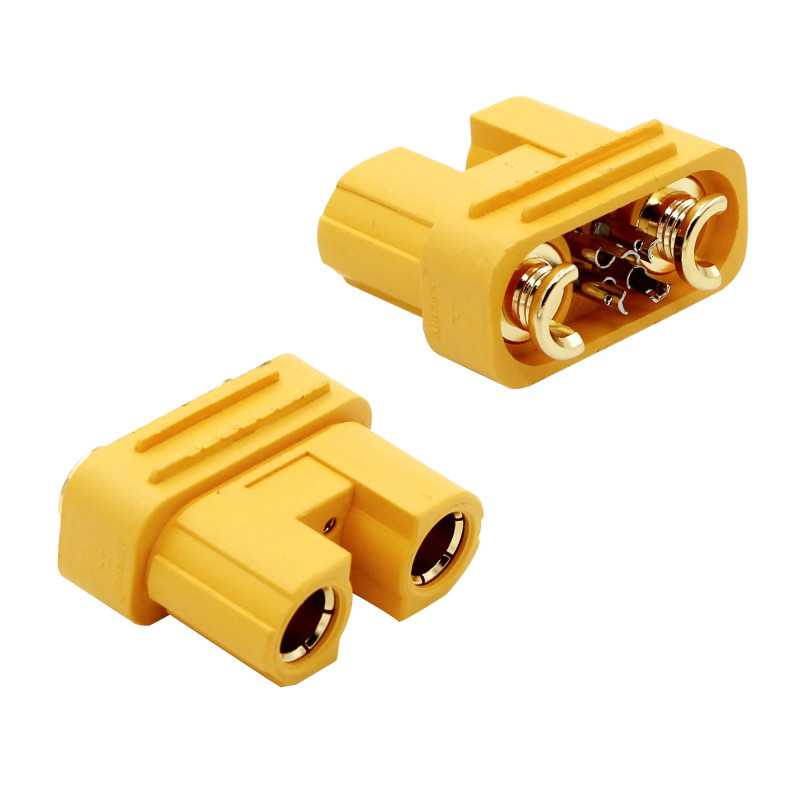

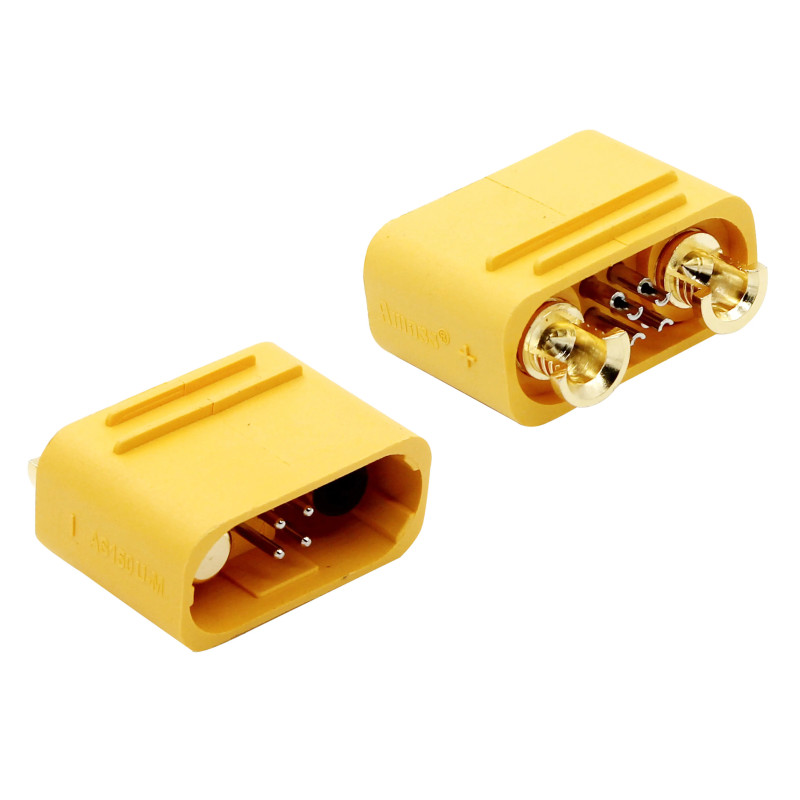

Zestaw złączy Amass AS150U Anti-Spark 2+4 pin

Amass AS150U Anti-Spark to komplet wysokoprądowych złączy męskiego i żeńskiego przeznaczony do połączeń akumulatorów, sterowników, dronów oraz innych urządzeń wymagających jednoczesnego prowadzenia zasilania i sygnałów pomocniczych. Układ obejmuje 2 główne styki zasilające oraz 4 dodatkowe styki sygnałowe.

Konstrukcja Anti-Spark ogranicza iskrzenie występujące podczas podłączania akumulatora do urządzenia posiadającego kondensatory o dużej pojemności wejściowej. Prąd znamionowy złącza wynosi 75 A, a napięcie znamionowe 80 V DC.

Dla kogo jest ten zestaw złączy?

• Buduję instalację wysokoprądową z przewodami 8 AWG
• Potrzebuję jednego złącza do zasilania i dodatkowych sygnałów sterujących
• Podłączam akumulator do sterownika, drona, robota lub urządzenia transportowego
• Chcę ograniczyć iskrzenie podczas podłączania zasilania

Dla kogo NIE jest?

• Instalacja pracuje przy napięciu wyższym niż 80 V DC
• Układ wymaga ciągłego prądu przekraczającego 75 A
• Potrzebuję gotowego przewodu z fabrycznie zamontowanymi złączami

Najważniejsze cechy

• Prąd znamionowy 75 A - parametr określony przez producenta dla przewodu 8 AWG
• Napięcie znamionowe 80 V DC - do instalacji akumulatorowych i urządzeń niskonapięciowych dużej mocy
• Układ 2+4 pin - dwa styki zasilające oraz cztery styki pomocnicze w jednej obudowie
• Styki ze stopu miedzi pokryte złotem - rezystancja styku nie większa niż 0,8 mΩ
• Obudowa z poliamidu PA - klasa palności UL94 V-0
• Zakres pracy od -20C do 120C - możliwość zastosowania w urządzeniach pracujących w zmiennych warunkach termicznych

Specyfikacja techniczna

• Producent: Amass
• Seria: AS150U
• Modele w zestawie: AS150U(2+4)-M i AS150U(2+4)-F
• Typ: zestaw złączy męskie + żeńskie
• Funkcja: Anti-Spark
• Liczba styków: 2+4, łącznie 6
• Prąd znamionowy: 75 A
• Warunki pomiaru prądu: przewód 8 AWG, przyrost temperatury do 85 K
• Napięcie znamionowe: 80 V DC
• Rezystancja izolacji: minimum 2000 MΩ
• Rezystancja styku: maksimum 0,8 mΩ
• Trwałość mechaniczna: 100 cykli łączenia
• Temperatura pracy: od -20C do 120C
• Materiał obudowy: poliamid PA
• Materiał styków: stop miedzi
• Pokrycie styków: złocenie
• Klasa palności: UL94 V-0
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Zgodność środowiskowa: RoHS 2.0, REACH
• Sposób montażu przewodów: lutowanie
• Kolor: żółty
• Wymiary po połączeniu: 37,60 x 32,50 x 17,50 mm

Zawartość zestawu

• 1x złącze Amass AS150U(2+4)-M
• 1x złącze Amass AS150U(2+4)-F

Najczęściej zadawane pytania

Jaki przewód można zastosować ze złączem AS150U?

Producent określa prąd znamionowy 75 A dla przewodu 8 AWG. Ostateczny przekrój przewodu należy dobrać również do długości instalacji, rzeczywistego prądu oraz dopuszczalnego wzrostu temperatury.

Ile styków posiada złącze Amass AS150U?

Złącze posiada dwa główne styki przeznaczone do zasilania oraz cztery dodatkowe styki pomocnicze, czyli łącznie sześć styków.

Czy złącze można rozłączać pod obciążeniem?

Nie. Producent zabrania łączenia i rozłączania złącza znajdującego się pod napięciem lub obciążeniem, ponieważ może to spowodować uszkodzenie złącza albo instalacji.

Rada eksperta Avifly: Przy lutowaniu przewodu 8 AWG użyj lutownicy o odpowiedniej mocy i ogranicz czas nagrzewania styku. Długotrwałe grzanie może doprowadzić do przesunięcia styku lub odkształcenia obudowy.

Bezpieczeństwo użytkowania

• Nie przekraczaj prądu znamionowego 75 A ani napięcia 80 V DC.
• Nie podłączaj i nie rozłączaj złącza pod napięciem lub obciążeniem.
• Nie używaj złącza jako elementu konstrukcyjnego ani mechanicznego punktu mocowania.
• Po lutowaniu dokładnie zaizoluj wszystkie połączenia przewodów.
