Złącze panelowe męskie AMASS XT60E-M - 35A, 80V DC, montaż na 2 otwory M2.5

Złącze panelowe męskie AMASS XT60E-M 35A

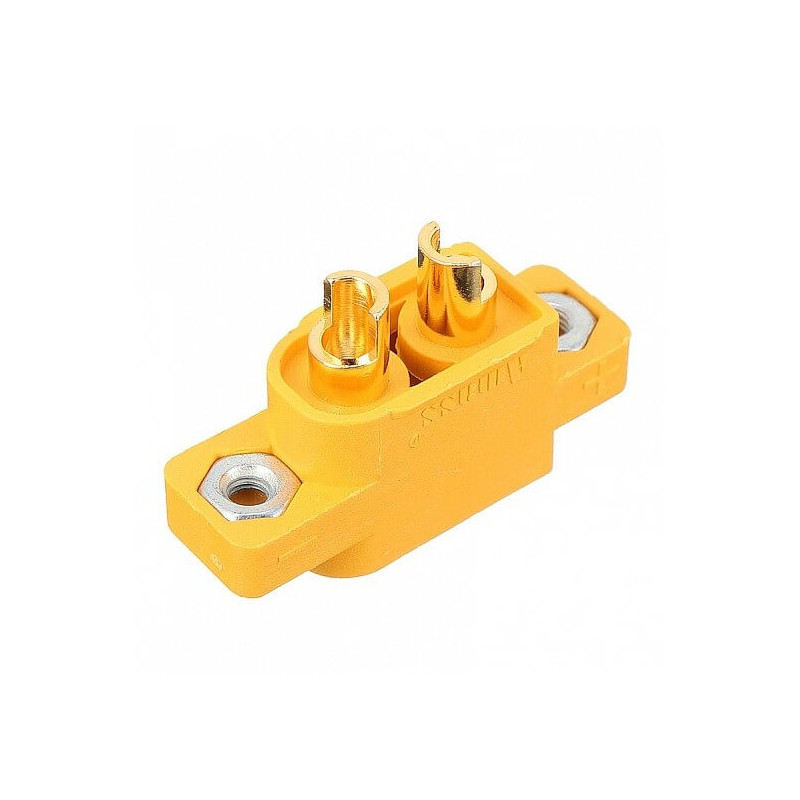

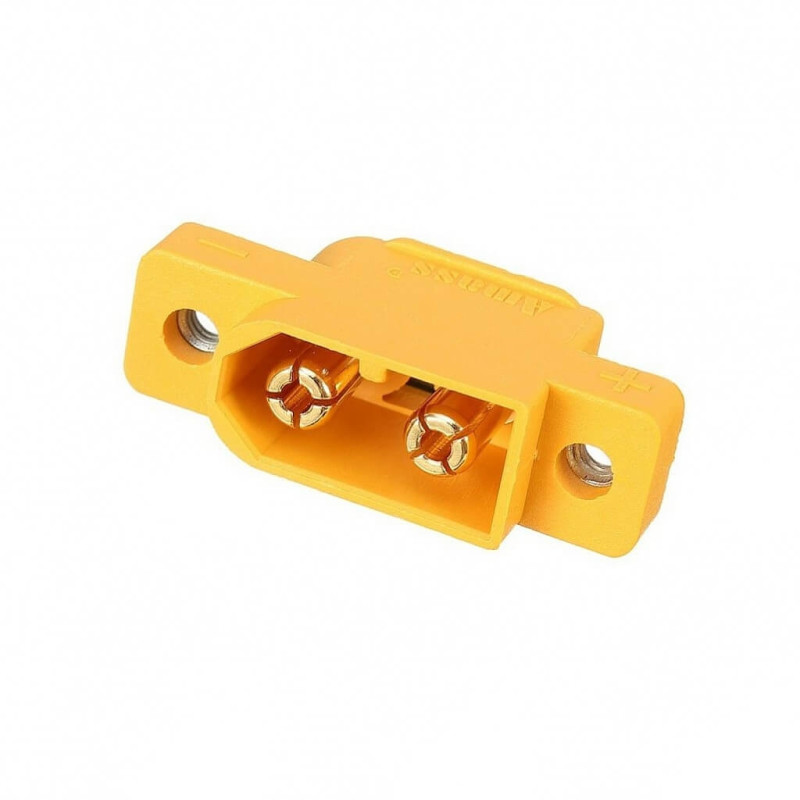

AMASS XT60E-M to męskie złącze zasilające serii XT60 przeznaczone do stałego montażu w panelu, obudowie lub chassis urządzenia. Kołnierz z dwoma otworami M2.5 pozwala stabilnie zamocować złącze, a wyprowadzenia lutowane umożliwiają wykonanie trwałego połączenia przewodowego.

Dla kogo jest to złącze?

• Montuję stałe gniazdo zasilania XT60 w obudowie, panelu lub urządzeniu RC
• Potrzebuję męskiego złącza XT60 z mechanicznym mocowaniem na dwie śruby
• Wykonuję instalację o parametrach nieprzekraczających 35 A i 80 V DC

Dla kogo NIE jest?

• Potrzebuję żeńskiego złącza XT60
• Szukam standardowego wtyku przewodowego bez kołnierza montażowego
• Instalacja przekracza znamionowy prąd lub napięcie złącza

Najważniejsze cechy

• Prąd znamionowy 35 A przy przewodzie 12 AWG i warunkach testowych producenta
• Napięcie znamionowe 80 V DC - do niskonapięciowych układów zasilania prądu stałego
• Dwa otwory montażowe M2.5 - stabilny montaż w panelu lub obudowie
• Mosiężne styki pokryte złotem - rezystancja kontaktu nieprzekraczająca 1.2 mΩ
• Obudowa z poliamidu PA o klasie palności UL94 V-0
• Wyraźne oznaczenia biegunowości ograniczające ryzyko błędnego podłączenia

Dostępne wersje

• Żółta - oznaczenie producenta XT60E-M.G.Y
• Czarna - oznaczenie producenta XT60E-M.G.B

Specyfikacja techniczna

• Producent: AMASS
• Model: XT60E-M
• Seria: XT60
• Rodzaj złącza: panelowe, męskie
• Liczba styków: 2
• Prąd znamionowy: 35 A przy 12 AWG
• Napięcie znamionowe: 80 V DC
• Rezystancja izolacji: minimum 2000 MΩ
• Rezystancja styku: maksymalnie 1.2 mΩ
• Sposób podłączenia: lutowanie
• Materiał obudowy: poliamid PA
• Materiał styków: mosiądz
• Pokrycie styków: złoto
• Klasa palności: UL94 V-0
• Temperatura pracy: od -20 do 120 C
• Deklarowana trwałość połączenia: 100 cykli
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Zgodność środowiskowa: RoHS 2.0, REACH

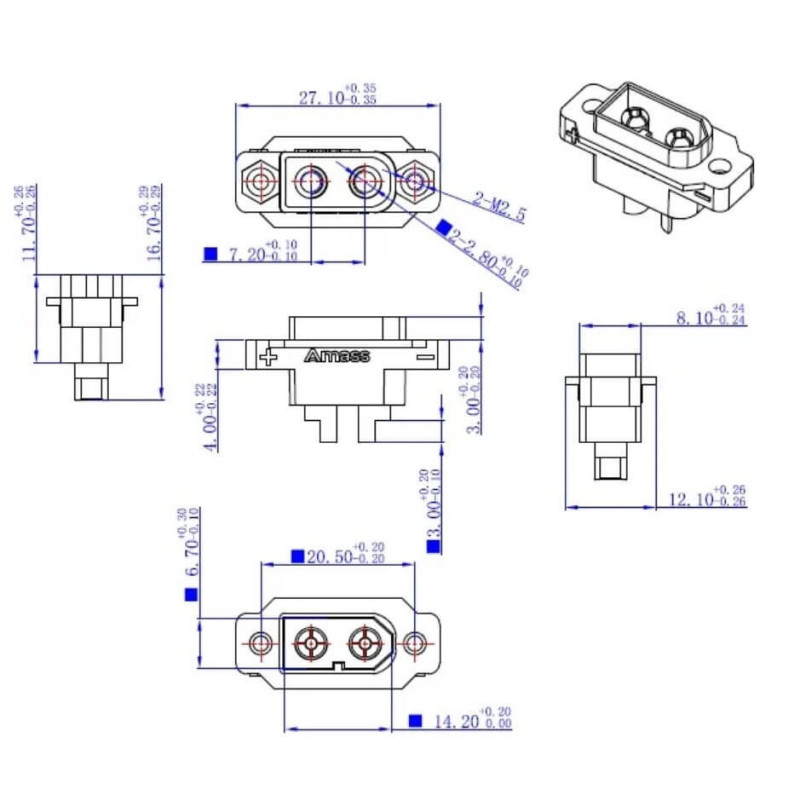

• Wymiary gabarytowe: około 27.10 x 16.70 x 12.10 mm
• Rozstaw otworów montażowych: 20.50 mm
• Otwory montażowe: 2x M2.5
• Kolor: żółty lub czarny, zależnie od wariantu

Zawartość zestawu

• 1x złącze panelowe AMASS XT60E-M w wybranym kolorze

Najczęściej zadawane pytania

Czy XT60E-M pasuje do standardowego żeńskiego złącza XT60?

Tak. XT60E-M jest męskim złączem serii XT60 przeznaczonym do współpracy z kompatybilnym żeńskim złączem XT60.

Czy przewody są zaciskane, czy lutowane?

Wyprowadzenia elektryczne są przeznaczone do lutowania. Producent określa prąd znamionowy 35 A dla konfiguracji z przewodem 12 AWG.

Czy złącze można zamontować bezpośrednio w obudowie?

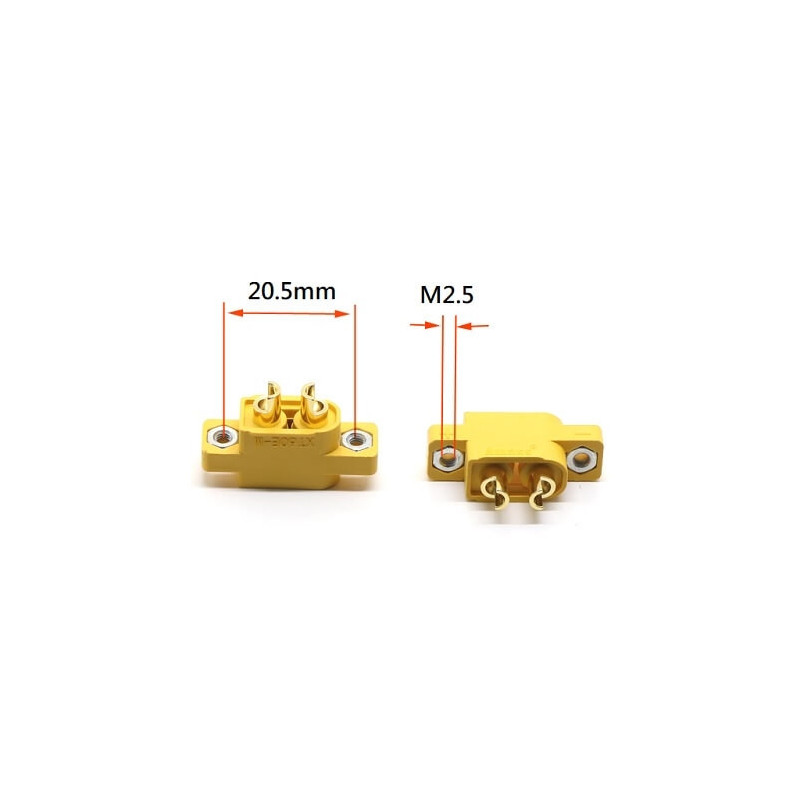

Tak. Kołnierz posiada dwa otwory M2.5 o rozstawie 20.50 mm, dzięki czemu złącze można przykręcić do przygotowanego panelu lub chassis.

Rada eksperta Avifly: Podczas lutowania użyj lutownicy z odpowiednim zapasem mocy i ogrzewaj terminal możliwie krótko. Długotrwałe grzanie może zmiękczyć obudowę i zmienić położenie styków.

Bezpieczeństwo użytkowania

• Nie przekraczaj znamionowego prądu 35 A ani napięcia 80 V DC.
• Nie łącz i nie rozłączaj złącza pod obciążeniem.
• Nie traktuj złącza jako elementu konstrukcyjnego przenoszącego obciążenia mechaniczne.
• Używaj w zakresie temperatur od -20 do 120 C, z dala od wilgoci i agresywnych substancji chemicznych.
