Zestaw złączy AMASS XT60I-F + XT60IPW-M - 3-pin, 35A, przewód i PCB 90 stopni

Zestaw złączy AMASS XT60I-F + XT60IPW-M 3-pin

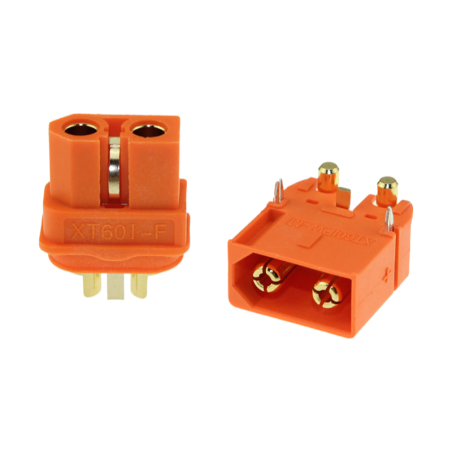

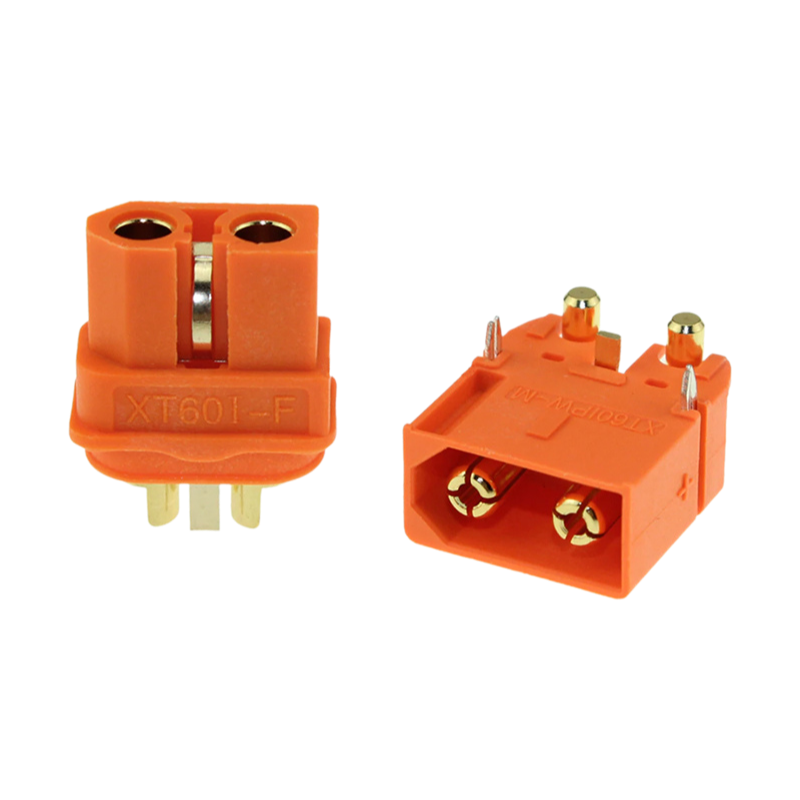

Zestaw AMASS XT60I-F + XT60IPW-M tworzy 3-pinowe połączenie zasilające pomiędzy przewodem a płytką PCB. Złącze żeńskie XT60I-F jest przeznaczone do lutowania przewodu, natomiast złącze męskie XT60IPW-M montuje się kątowo na płytce drukowanej. Dodatkowy trzeci styk umożliwia prowadzenie sygnału pomocniczego obok dwóch głównych torów zasilania.

Dla kogo jest ten zestaw?

• Buduję urządzenie z wejściem zasilania XT60i montowanym bezpośrednio na PCB
• Potrzebuję dwóch styków zasilających oraz dodatkowego pinu sygnałowego
• Wykonuję przewód zakończony żeńskim złączem XT60I-F
• Projektowany układ nie przekracza 35 A i 80 V DC

Dla kogo NIE jest?

• Potrzebuję standardowego złącza XT60 bez dodatkowego styku sygnałowego
• Układ wymaga prądu znamionowego przekraczającego 35 A
• Potrzebuję złącza panelowego lub prostego złącza męskiego do przewodu

Najważniejsze cechy

• 3 styki - dwa główne styki zasilające oraz dodatkowy pin sygnałowy
• Prąd znamionowy 35 A - przeznaczony do połączeń zasilających w urządzeniach elektronicznych i systemach magazynowania energii
• Pin sygnałowy 1 A - umożliwia prowadzenie pomocniczego sygnału kontrolnego lub identyfikacyjnego
• Montaż kątowy 90 stopni - XT60IPW-M pozwala wyprowadzić złącze równolegle do powierzchni płytki PCB
• Przewód 12AWG - zalecany rozmiar przewodu dla złącza XT60I-F według danych producenta
• Pozłacane styki z mosiądzu - ograniczają rezystancję połączenia i zabezpieczają powierzchnię stykową
• Obudowa PA UL94 V-0 - materiał o określonej klasie trudnopalności

Specyfikacja techniczna

• Producent: AMASS
• Modele: XT60I-F + XT60IPW-M
• Seria: XT60i
• Liczba styków: 3
• Prąd znamionowy: 35 A
• Prąd pinu sygnałowego XT60IPW-M: 1 A
• Napięcie znamionowe: 80 V DC
• Rezystancja izolacji: minimum 2000 MOhm
• Rezystancja styku XT60I-F: maksymalnie 1,0 mOhm
• Rezystancja styku XT60IPW-M: maksymalnie 1,2 mOhm
• Zalecany przewód XT60I-F: 12AWG
• Montaż XT60I-F: na przewodzie, lutowany
• Montaż XT60IPW-M: na PCB, kątowy 90 stopni, lutowany THT
• Materiał styków: mosiądz
• Pokrycie styków: złoto
• Materiał obudowy: poliamid PA
• Kolor: pomarańczowy
• Temperatura pracy: od -20 do 120°C
• Klasa palności: UL94 V-0
• Trwałość mechaniczna: 100 cykli połączenia
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Zgodność środowiskowa: RoHS 2.0, REACH dla XT60IPW-M

Zawartość zestawu

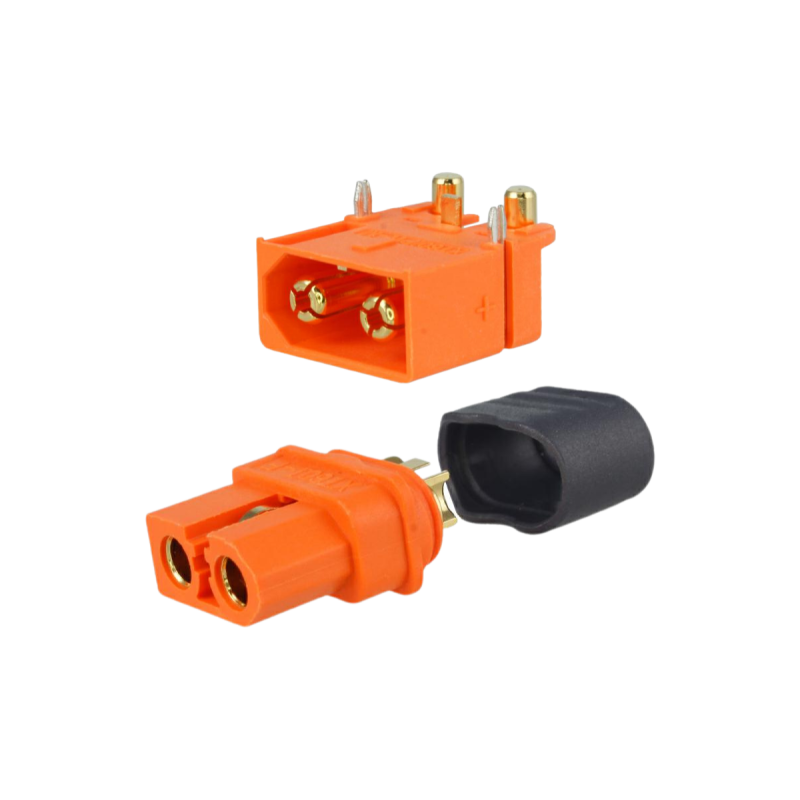

• 1x złącze żeńskie AMASS XT60I-F z tylną osłoną
• 1x złącze męskie kątowe AMASS XT60IPW-M do PCB

Najczęściej zadawane pytania

Jest to dodatkowy styk sygnałowy przeznaczony do prowadzenia sygnału pomocniczego obok głównych przewodów dodatniego i ujemnego. Producent określa jego prąd na 1 A dla XT60IPW-M.

XT60I-F lutuje się do przewodu, natomiast XT60IPW-M jest złączem kątowym przeznaczonym do montażu przewlekanego THT na płytce PCB.

Producent podaje przewód 12AWG dla znamionowego prądu 35 A. Rzeczywisty dobór przewodu należy również dostosować do długości instalacji, temperatury oraz obciążenia układu.

Rada eksperta Avifly: Przed lutowaniem sprawdź rozmieszczenie plusa, minusa i pinu sygnałowego na płytce PCB. Przy przewodzie 12AWG użyj lutownicy o odpowiedniej mocy, aby szybko nagrzać styk bez długotrwałego przegrzewania obudowy.

Bezpieczeństwo użytkowania

• Nie przekraczaj znamionowego prądu 35 A ani napięcia 80 V DC.
• Nie podłączaj ani nie rozłączaj złącza pod obciążeniem.
• Nie używaj złącza jako elementu konstrukcyjnego lub mechanicznego punktu mocowania.
• Przed uruchomieniem sprawdź polaryzację oraz poprawność podłączenia pinu sygnałowego.
