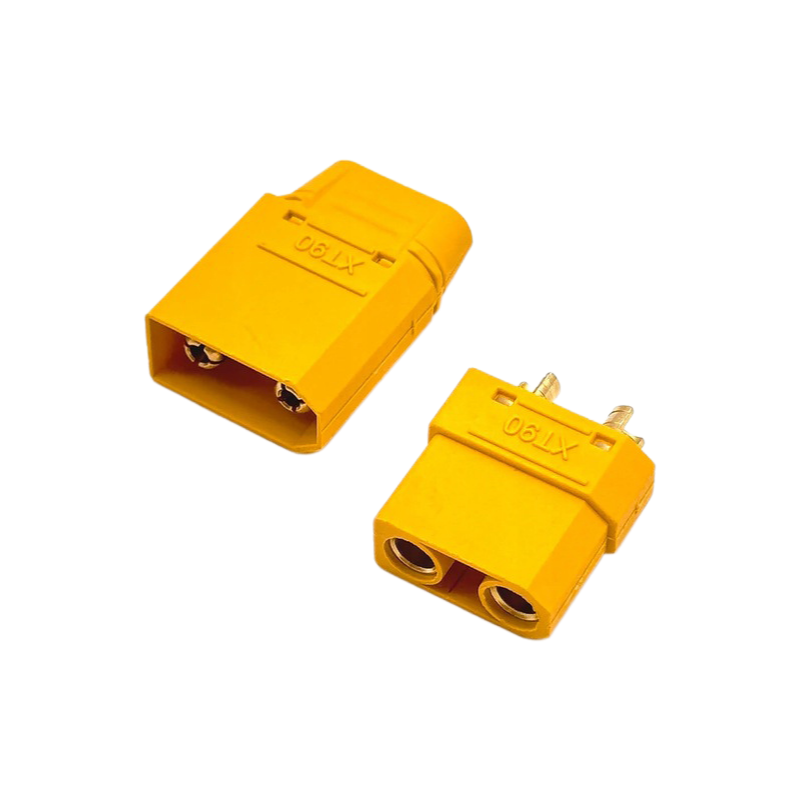

Złącze zasilające AMASS XT90 - para męska i żeńska, 40A, 10AWG

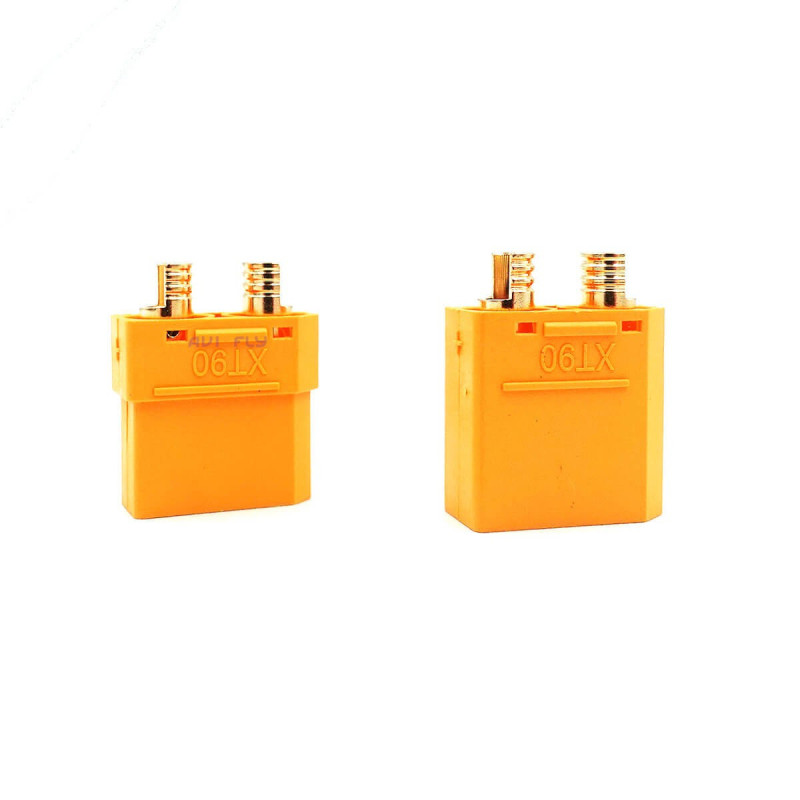

Złącze zasilające AMASS XT90 - komplet męski i żeński

AMASS XT90 to komplet klasycznych złączy zasilających składający się z elementu męskiego i żeńskiego. Złącza są przeznaczone do lutowania przewodów do 10AWG w modelach RC, dronach, pojazdach elektrycznych, ładowarkach i innych instalacjach zasilających.

Dokumentacja techniczna dla klasycznej serii XT90 wskazuje prąd znamionowy 40A, prąd chwilowy do 90A oraz napięcie do 500V DC. Klasyczny wariant nie ma tylnych osłon przewodów ani funkcji anti-spark.

Dla kogo jest ten zestaw?

• Potrzebuję kompletnej pary klasycznych złączy XT90
• Wykonuję przewód zasilający z przewodów do 10AWG
• Chcę zastosować popularny standard złączy w instalacji modelarskiej lub warsztatowej

Dla kogo NIE jest?

• Potrzebuję złącza ograniczającego iskrzenie - wybierz zestaw XT90-S
• Chcę zastosować tylne osłony pól lutowniczych - wybierz wersję XT90H
• Potrzebuję całkowicie wodoszczelnego połączenia

Najważniejsze cechy

• Komplet obejmuje złącze męskie i żeńskie
• Prąd znamionowy 40A i chwilowy do 90A
• Napięcie znamionowe według dokumentacji: 500V DC
• Przystosowanie do lutowania przewodów 10AWG
• Styki z pozłacanego mosiądzu zapewniają niską rezystancję połączenia
• Obudowa wykonana z tworzywa PA o klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT90
• Rodzaj zestawu: złącze męskie i żeńskie
• Liczba styków: 2
• Prąd znamionowy: 40A
• Prąd chwilowy: 90A
• Napięcie znamionowe: 500V DC
• Zalecany przewód: 10AWG
• Sposób montażu przewodu: lutowanie
• Rezystancja styku: 0.56 mOhm
• Materiał styków: mosiądz pozłacany
• Materiał obudowy: PA
• Temperatura pracy: od -20C do 120C
• Klasa palności: UL94 V-0
• Deklarowana liczba połączeń: 1000
• Funkcja anti-spark: nie
• Tylne osłony przewodów: nie

Zawartość zestawu

• 1x złącze męskie AMASS XT90
• 1x złącze żeńskie AMASS XT90

Najczęściej zadawane pytania

XT90H wykorzystuje dodatkowe tylne osłony zakrywające miejsca lutowania. Klasyczny XT90 wymaga zabezpieczenia połączeń odpowiednio dobranymi koszulkami termokurczliwymi.

Nie. Funkcję ograniczającą iskrzenie posiada żeńskie złącze XT90S-F.

Dokumentacja techniczna podaje przewód 10AWG jako maksymalny zalecany rozmiar przewodu dla tego złącza.

Rada eksperta Avifly: Klasyczne XT90 nie ma tylnej osłony, dlatego każde pole lutownicze należy dokładnie zabezpieczyć osobną koszulką termokurczliwą. Nie polegaj wyłącznie na izolacji całego przewodu jedną szeroką koszulką.
