Zestaw złączy zasilających Amass XT90PW do PCB - męskie i żeńskie, 45A, 150V DC

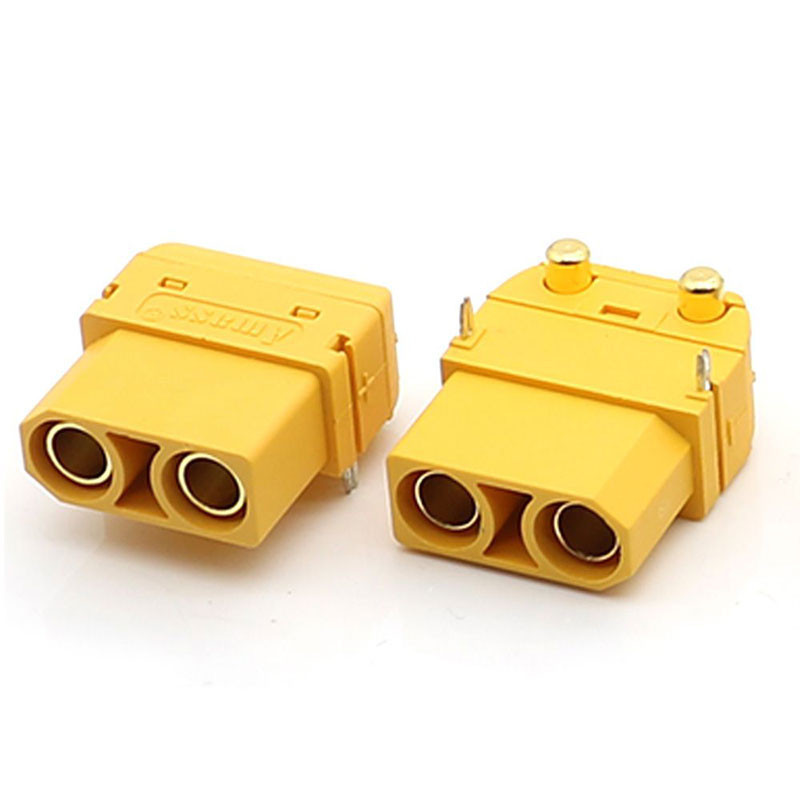

Zestaw złączy Amass XT90PW męskie i żeńskie do montażu na PCB

Amass XT90PW to komplet dwóch 2-pinowych złączy zasilających przeznaczonych do poziomego montażu na płytce PCB. Zestaw zawiera złącze męskie XT90PW-M oraz pasujące złącze żeńskie XT90PW-F, co pozwala wykonać kompletne, rozłączne połączenie zasilania o prądzie znamionowym do 45 A i napięciu do 150 V DC.

Dla kogo jest ten zestaw?

• Projektuję urządzenie z rozłącznym połączeniem zasilania XT90 montowanym bezpośrednio na PCB
• Potrzebuję kompletnego zestawu męskiego i żeńskiego do dwóch płytek lub modułów
• Buduję instalację wymagającą prądu znamionowego do 45 A

Dla kogo NIE jest?

• Potrzebuję złączy przeznaczonych do bezpośredniego lutowania przewodów
• Szukam złącza z funkcją anti-spark ograniczającą iskrzenie podczas podłączania
• Potrzebuję tylko złącza męskiego albo tylko żeńskiego

Kompletny zestaw męski i żeński

W komplecie znajduje się złącze XT90PW-M oraz współpracujące z nim złącze XT90PW-F. Oba elementy są przeznaczone do lutowanego montażu przewlekanego na płytkach drukowanych i tworzą po połączeniu pełną parę zasilającą XT90.

Najważniejsze cechy

• Komplet męski + żeński - gotowa para do wykonania rozłącznego połączenia między dwoma modułami
• Prąd znamionowy 45 A - możliwość stosowania w obwodach zasilających o podwyższonym obciążeniu
• Rezystancja styku do 1,2 mΩ - ograniczone straty napięcia i nagrzewanie połączenia
• Pozłacane styki ze stopu miedzi - stabilna powierzchnia kontaktowa
• Obudowa z poliamidu PA o klasie palności UL94 V-0
• Zakres temperatury pracy od -20 do 120°C
• Zgodność materiałowa z wymaganiami RoHS 2.0 oraz REACH

Specyfikacja techniczna

• Producent: Amass
• Seria: XT90
• Model: XT90PW
• Elementy zestawu: XT90PW-M oraz XT90PW-F
• Rodzaj połączenia: męskie i żeńskie
• Liczba styków: 2
• Prąd znamionowy: 45 A przy wzroście temperatury do 85 K
• Napięcie znamionowe: 150 V DC
• Rezystancja styku: do 1,2 mΩ
• Rezystancja izolacji: minimum 2000 MΩ
• Trwałość mechaniczna: minimum 100 cykli połączenia
• Temperatura pracy: od -20 do 120°C
• Materiał obudowy: PA
• Kolor obudowy: żółty
• Materiał styków: stop miedzi
• Powłoka styków: złoto
• Klasa palności obudowy: UL94 V-0
• Montaż: przewlekany, lutowany na płytce PCB
• Wymagania środowiskowe: RoHS 2.0, REACH
• Odporność na mgłę solną: minimum 48 godzin według GB/T 2423.17-2008

Zawartość zestawu

• 1x złącze męskie Amass XT90PW-M
• 1x złącze żeńskie Amass XT90PW-F

Najczęściej zadawane pytania

Tak. Zestaw zawiera jedno złącze męskie XT90PW-M oraz jedno pasujące złącze żeńskie XT90PW-F.

Modele XT90PW są przeznaczone przede wszystkim do montażu przewlekanego na płytce PCB. Do standardowego montażu na przewodzie należy zastosować kablowe złącza XT90.

Nie. XT90PW to standardowa para złączy do montażu na PCB. Produkt nie jest oznaczony jako wariant anti-spark.

Rada eksperta Avifly: Przed zaprojektowaniem płytki sprawdź footprint obu wariantów, ich orientację oraz polaryzację. Złącza nie powinny przenosić obciążeń mechanicznych obudowy urządzenia.

Bezpieczny montaż i użytkowanie

• Nie przekraczaj prądu 45 A ani napięcia 150 V DC.
• Nie podłączaj i nie odłączaj złączy w obwodzie znajdującym się pod napięciem.
• Przed uruchomieniem sprawdź polaryzację i jakość wszystkich połączeń lutowanych.
• Nie używaj złączy jako elementów konstrukcyjnych przenoszących obciążenia mechaniczne.
