Zestaw złączy Amass XT30U - para męska i żeńska 2-pin 20A do przewodu 16AWG

Zestaw złączy Amass XT30U 20A

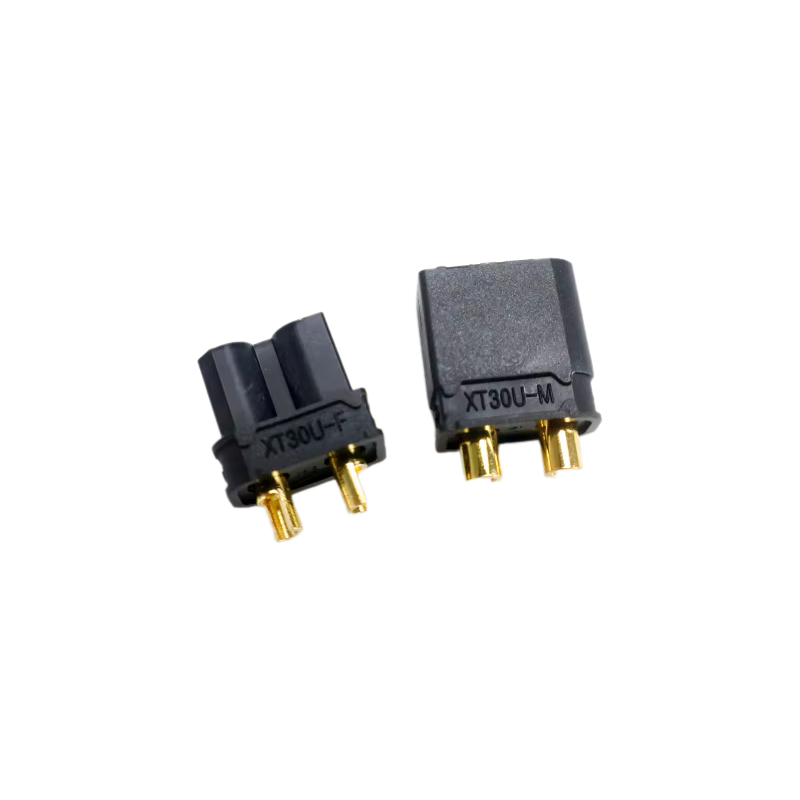

Amass XT30U to komplet dwóch 2-pinowych złączy zasilających: żeńskiego XT30U-F oraz męskiego XT30U-M. Para umożliwia wykonanie rozłącznego połączenia przewodów zasilających w modelach RC i niewielkich instalacjach DC.

Złącza są przeznaczone do lutowania na przewodzie 16AWG. Aktualne dane producenta określają prąd maksymalny na poziomie 20 A.

Dla kogo jest ten zestaw?

• Potrzebujesz kompletnej pary męskiej i żeńskiej XT30U
• Wykonujesz nowy przewód pomiędzy akumulatorem a odbiornikiem zasilania
• Chcesz zastosować przewód 16AWG i lutowane połączenie zasilające

Dla kogo NIE jest?

• Potrzebujesz wyłącznie pojedynczego elementu żeńskiego lub męskiego
• Instalacja wymaga złącza wodoodpornego
• Obciążenie przekracza parametry prądowe określone przez producenta

Najważniejsze cechy

• Komplet XT30U-F i XT30U-M - obie strony rozłącznego połączenia w jednym zestawie
• Prąd do 20 A dla przewodu 16AWG
• Rezystancja styku do 1,2 mΩ - ograniczenie strat napięcia na połączeniu
• Pozłacane styki z mosiądzu - zabezpieczenie powierzchni kontaktowej przed utlenianiem
• Obudowa PA o klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: Amass
• Seria: XT30U
• Modele w zestawie: XT30U-F i XT30U-M

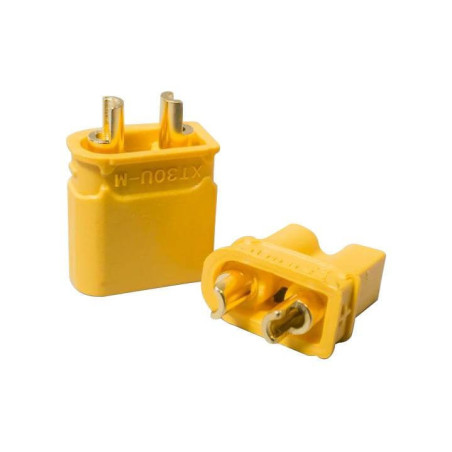

• Kody wersji żółtej: XT30U-F.G.Y i XT30U-M.G.Y
• Rodzaj: para męska i żeńska
• Liczba pinów: 2
• Montaż mechaniczny: na przewód
• Montaż elektryczny: lutowanie
• Zalecany przewód według parametrów katalogowych: 16AWG
• Prąd maksymalny: 20 A dla 16AWG przy wzroście temperatury poniżej 85 K
• Napięcie znamionowe: 80 V DC
• Wytrzymałość napięciowa: 500 V DC
• Rezystancja styku: maks. 1,2 mΩ
• Rezystancja izolacji: min. 2000 MΩ
• Materiał obudowy: PA
• Materiał styków: mosiądz pozłacany
• Temperatura pracy: -20 do 120C
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0
• Trwałość mechaniczna: 100 cykli
• Odporność na mgłę solną: 48 godzin
• Wymiary XT30U-F: 12,4 x 10,2 x 5,6 mm
• Wymiary XT30U-M: 13,7 x 10,2 x 5,6 mm
• Kolor obudowy: żółty

Zawartość zestawu

• 1x złącze żeńskie Amass XT30U-F
• 1x złącze męskie Amass XT30U-M

Najczęściej zadawane pytania

Tak. W zestawie znajduje się jedna sztuka XT30U-F oraz jedna sztuka XT30U-M.

Producent podaje parametr 20 A dla przewodu 16AWG. Faktyczny dobór przekroju powinien uwzględniać również długość przewodu i prąd instalacji.

Nie. Stopień ochrony wynosi IP40, dlatego zestaw nie jest przeznaczony do pracy w wodzie ani w instalacjach wymagających szczelnego połączenia.

Rada eksperta Avifly: Zachowaj tę samą polaryzację po obu stronach wykonywanego przewodu i zaizoluj każde pole lutownicze osobną koszulką termokurczliwą. Przed podłączeniem akumulatora sprawdź polaryzację miernikiem.
