Złącza zasilające AMASS XT150 G2 czarny - wtyk i gniazdo, 57-75A, 150V DC, 8AWG

Zestaw złączy AMASS XT150 G2 czarny - wtyk i gniazdo

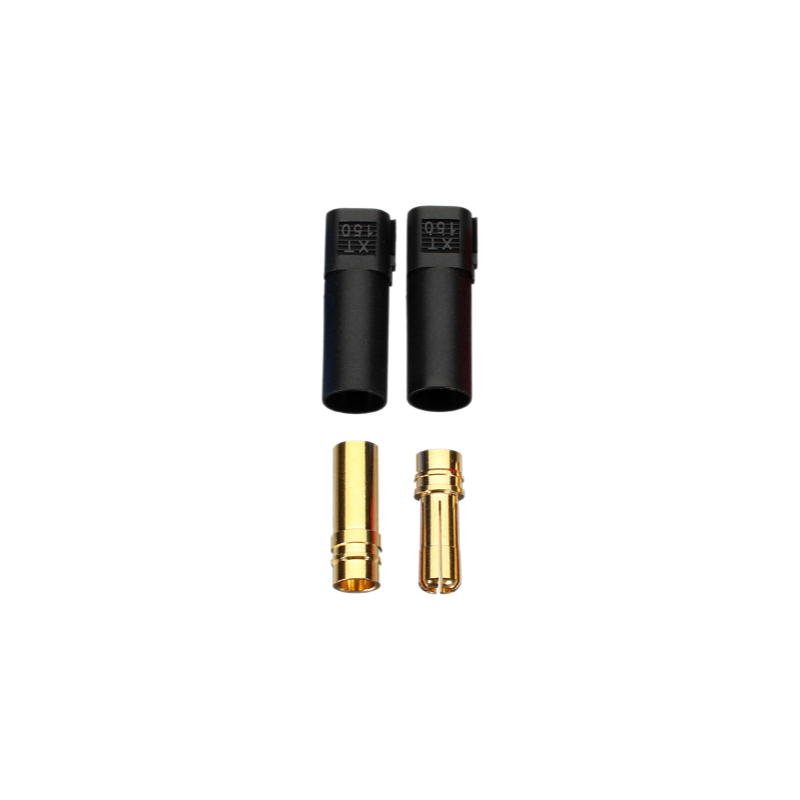

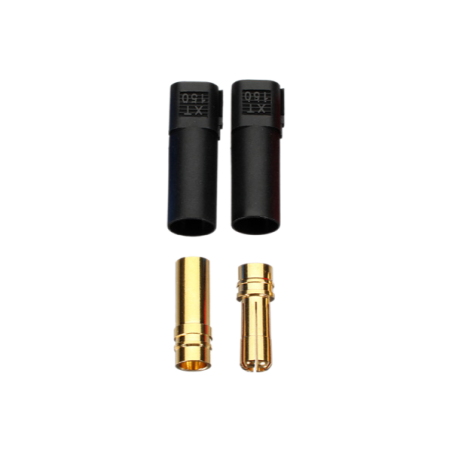

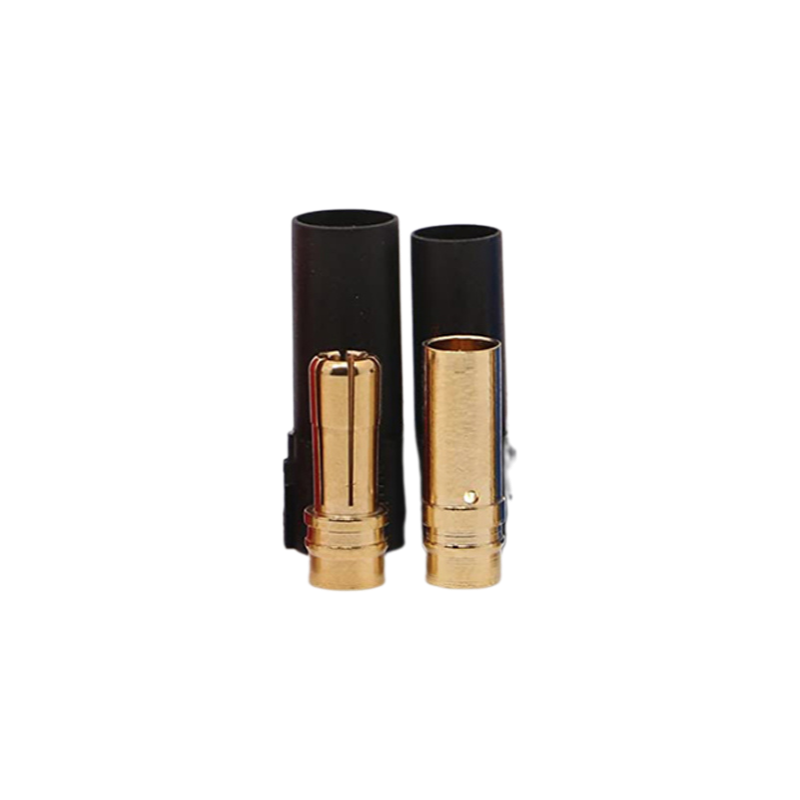

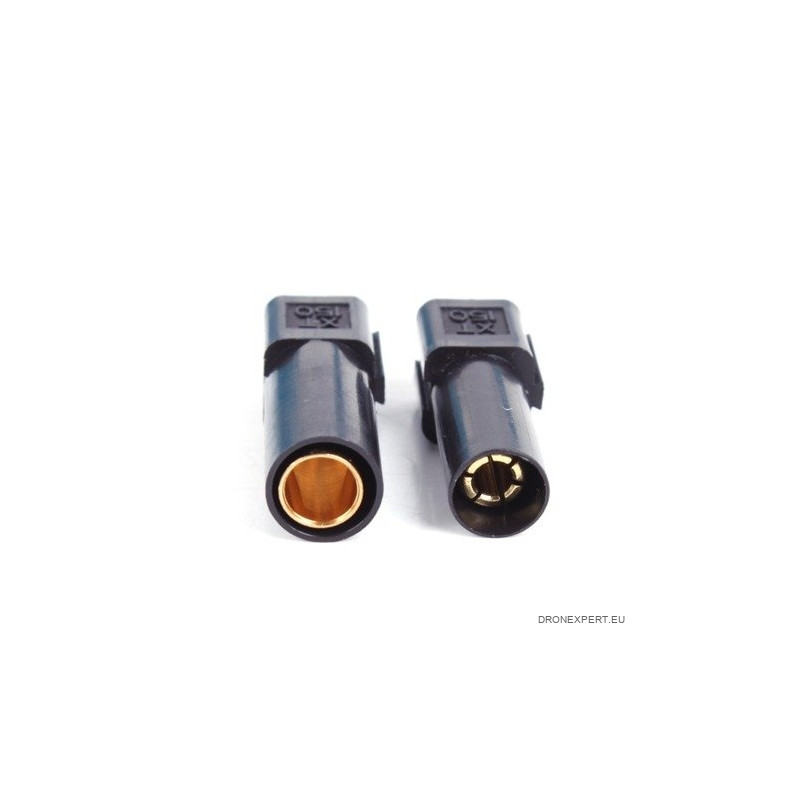

Zestaw AMASS XT150 G2 obejmuje jeden wtyk męski XT150-M oraz jedno gniazdo żeńskie XT150-F w kolorze czarnym. Elementy tworzą rozłączalne, jednobiegunowe połączenie zasilające DC, przeznaczone do montażu na przewodach metodą lutowania.

Producent określa obciążalność złącza na 57 A przy wzroście temperatury do 30 K oraz 75 A przy wzroście temperatury do 55 K. Parametry zostały zmierzone z zastosowaniem przewodu 8AWG.

Dla kogo jest ten zestaw?

• Dla osób wykonujących rozłączne połączenie zasilające w standardzie XT150
• Dla użytkowników potrzebujących kompatybilnego wtyku męskiego i gniazda żeńskiego
• Do przewodów zasilających montowanych metodą lutowania
• Do oznaczenia wybranego toru instalacji czarnym kolorem obudowy

Dla kogo ten zestaw nie jest odpowiedni?

• Dla osób potrzebujących kompletnego połączenia dodatniego i ujemnego - XT150 jest złączem jednobiegunowym
• Do instalacji wymagających złącza dwubiegunowego we wspólnej obudowie
• Dla użytkowników potrzebujących wyłącznie pojedynczego wtyku lub gniazda

Najważniejsze cechy

• Kompletny zestaw - wtyk męski XT150-M i pasujące gniazdo żeńskie XT150-F
• Prąd znamionowy 57 A - przy wzroście temperatury do 30 K
• Prąd znamionowy 75 A - przy wzroście temperatury do 55 K
• Napięcie znamionowe 150 V DC - do instalacji prądu stałego
• Przewód 8AWG - zastosowany podczas pomiarów producenta
• Rezystancja styku do 1,2 mΩ - ogranicza straty napięcia na połączeniu
• Złocone styki - mosiężne elementy stykowe pokryte złotem
• Obudowa UL94 V-0 - klasa palności określona przez producenta

Zastosowanie

• Przewody zasilające urządzeń elektrycznych i elektronicznych
• Instalacje modelarskie RC
• Połączenia akumulatorów, regulatorów i modułów zasilających
• Instalacje wymagające rozłącznego złącza jednobiegunowego
• Projekty warsztatowe wykorzystujące przewody o dużym przekroju

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT150 G2
• Elementy zestawu: XT150-M i XT150-F
• Rodzaj: wtyk męski i gniazdo żeńskie
• Kolor: czarny
• Liczba torów: 1
• Rodzaj połączenia: rozłączne
• Sposób montażu: na przewód
• Sposób podłączenia: lutowanie
• Przewód zastosowany podczas pomiarów: 8AWG
• Prąd znamionowy: 57 A przy wzroście temperatury do 30 K
• Prąd znamionowy: 75 A przy wzroście temperatury do 55 K
• Napięcie znamionowe: 150 V DC
• Rezystancja styku: maksymalnie 1,2 mΩ
• Rezystancja izolacji: minimum 2000 MΩ
• Trwałość mechaniczna: 100 cykli połączenia
• Temperatura pracy: od -20C do 120C
• Klasa palności obudowy: UL94 V-0
• Wskaźnik GWFI: 850C
• Odporność na mgłę solną: 48 godzin według GB/T 2423.17-2008
• Materiał styku: mosiądz
• Pokrycie styku: złoto
• Zgodność środowiskowa: RoHS 2.0

Zawartość zestawu

• 1x wtyk męski AMASS XT150-M G2 czarny
• 1x gniazdo żeńskie AMASS XT150-F G2 czarne

Najczęściej zadawane pytania

Czy zestaw zawiera pasujący wtyk i gniazdo?

Tak. W zestawie znajduje się jeden wtyk męski XT150-M oraz jedno kompatybilne gniazdo żeńskie XT150-F w kolorze czarnym.

Czy zestaw wystarczy do wykonania obu biegunów zasilania?

Nie. XT150 jest złączem jednobiegunowym. Zestaw pozwala wykonać jedno rozłączalne połączenie. Do wykonania drugiego toru zasilania potrzebny jest kolejny zestaw.

Jak zamontować przewód w złączu XT150?

Przewód należy przylutować do metalowego elementu stykowego. Producent określił parametry prądowe podczas pomiarów wykonanych z przewodem 8AWG.

Rada eksperta Avifly: Czarny wariant złącza stosuj do oznaczenia ujemnego toru zasilania. Do lutowania przewodów 8AWG użyj grotu o dużej pojemności cieplnej, aby szybko rozgrzać połączenie bez długiego przegrzewania obudowy.
