Złącze zasilająco-sygnałowe Amass XT120 2+2 - komplet męski i żeński, 60A, 8AWG

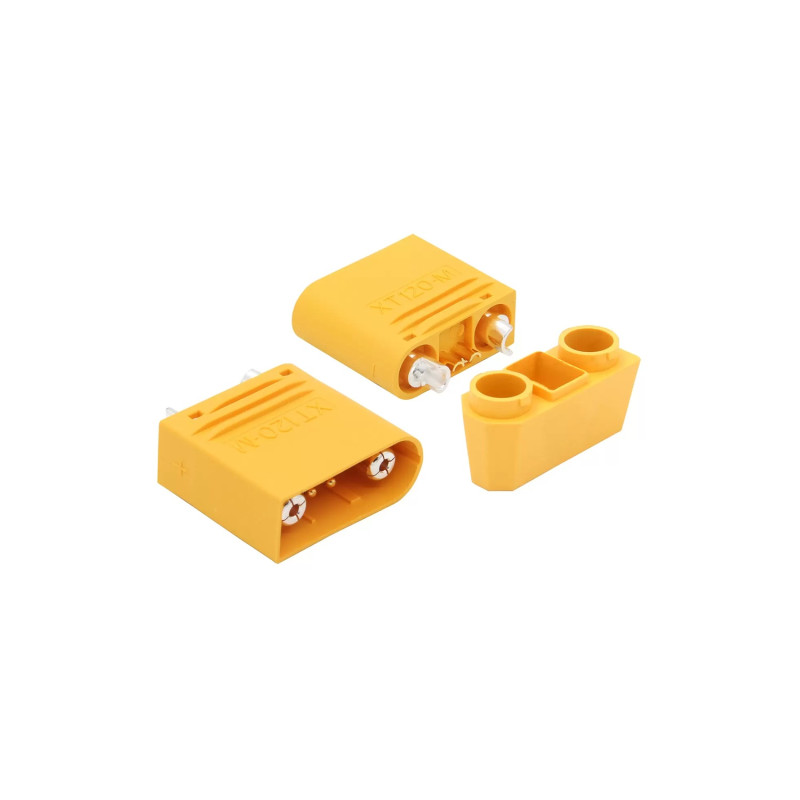

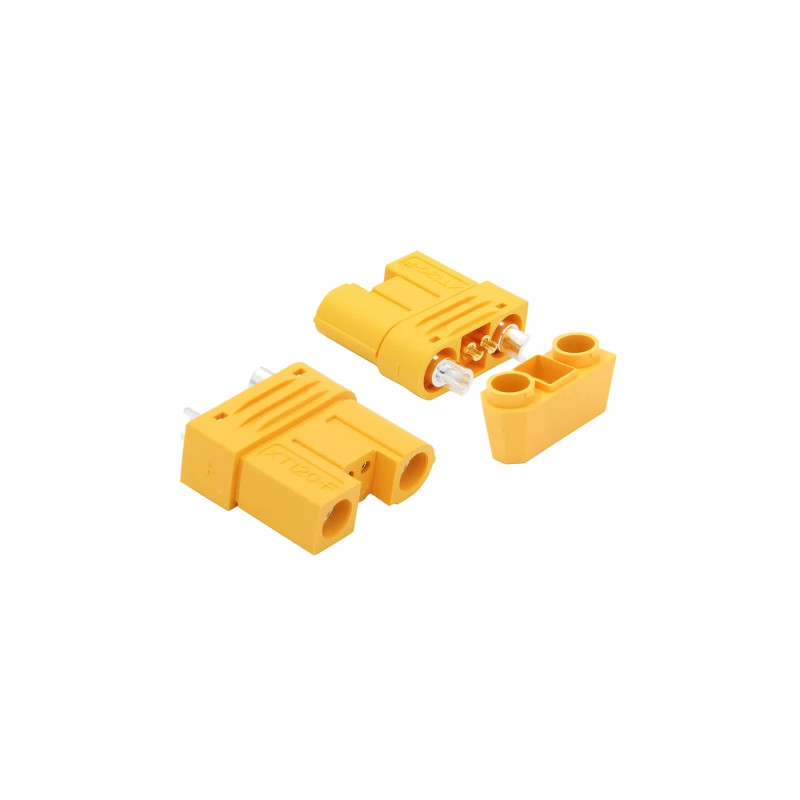

Złącze Amass XT120 2+2 - komplet męski i żeński

Amass XT120 2+2 to komplet złącza zasilająco-sygnałowego składający się z części męskiej i żeńskiej. Konstrukcja zawiera 2 styki zasilające oraz 2 dodatkowe piny sygnałowe, dzięki czemu jednym połączeniem można przesyłać zasilanie oraz sygnały sterujące lub pomiarowe.

Dla kogo jest ten zestaw?

• Buduję instalację zasilającą wymagającą jednoczesnego prowadzenia przewodów mocy i sygnału
• Potrzebuję złącza do połączenia akumulatora, sterownika lub modułu zasilającego
• Stosuję przewody o dużym przekroju, w tym 8AWG

Dla kogo NIE jest?

• Potrzebuję połączenia wodoodpornego - stopień ochrony tego modelu to IP40
• Instalacja wymaga prądu znamionowego wyższego niż 60A
• Potrzebuję złącza z funkcją anti-spark - producent nie określa XT120 2+2 jako wersji przeciwiskrowej

Najważniejsze cechy

• Układ 2+2 - dwa główne styki prądowe oraz dwa piny sygnałowe w jednej obudowie
• Prąd znamionowy do 60A - wartość określona przez producenta dla przewodu 8AWG
• Piny sygnałowe 1A - przeznaczone do linii sterujących i pomiarowych, a nie do głównego zasilania
• Styki lutowane - przewody są wyprowadzane równolegle do osi złącza
• Obudowa PA - żółty korpus o klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: Amass
• Model: XT120 2+2
• Konfiguracja: 2 styki zasilające + 2 piny sygnałowe
• Prąd znamionowy styków głównych: 60A maks. dla przewodu 8AWG
• Prąd pinów sygnałowych: 1A
• Wytrzymałość napięciowa według dedykowanej karty produktu: 600 V DC
• Rezystancja styku: maks. 1,2 mOhm
• Rezystancja izolacji: min. 2000 MOhm
• Zakres przewodów: 8-12AWG
• Sposób montażu przewodu: lutowanie
• Temperatura pracy: od -20 do 120 C
• Trwałość mechaniczna: 100 cykli łączenia
• Siła rozłączenia: min. 2,2 kgf
• Siła wsuwania: maks. 8,0 kgf
• Odporność na mgłę solną: 48 godzin
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0 przy grubości ścianki 0,8 mm
• Materiał obudowy: PA
• Materiał styków głównych: stop miedzi, styki srebrzone
• Wykończenie pinów sygnałowych: złocenie
• Kolor: żółty
• Wymiary części męskiej: 38,0 x 30,4 x 13,4 mm
• Wymiary części żeńskiej: 38,5 x 30,4 x 13,4 mm

Zawartość zestawu

• 1x złącze męskie Amass XT120 2+2
• 1x złącze żeńskie Amass XT120 2+2

Najczęściej zadawane pytania

Złącze posiada dwa duże styki przeznaczone do zasilania oraz dwa mniejsze piny sygnałowe, które można wykorzystać do sterowania, identyfikacji lub pomiaru.

Producent określa prąd 60A dla przewodu 8AWG. Konstrukcja złącza może być stosowana również z przewodami 10AWG i 12AWG, odpowiednio do wymaganego prądu instalacji.

Nie. Stopień ochrony IP40 zabezpiecza przed większymi ciałami stałymi, ale nie zapewnia ochrony przed wodą.

Rada eksperta Avifly: Przy lutowaniu przewodu 8AWG użyj grotu o dużej pojemności cieplnej i możliwie krótkiego czasu grzania. Przed podłączeniem akumulatora sprawdź polaryzację oraz przypisanie obu pinów sygnałowych multimetrem.
