Złącze żeńskie Amass XT30U-F - konektor zasilający 2-pin 20A do przewodu 16AWG

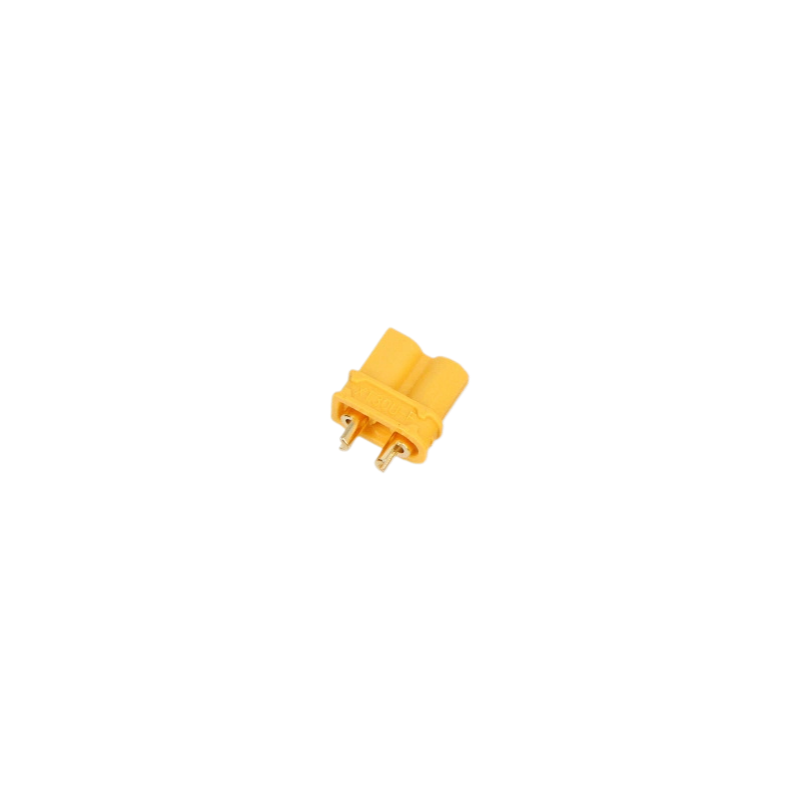

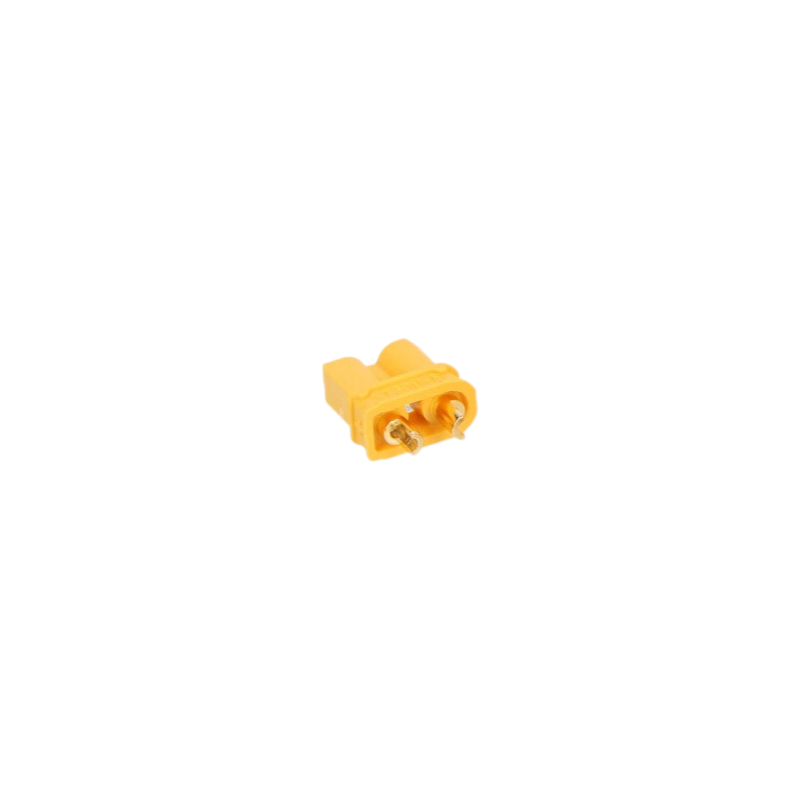

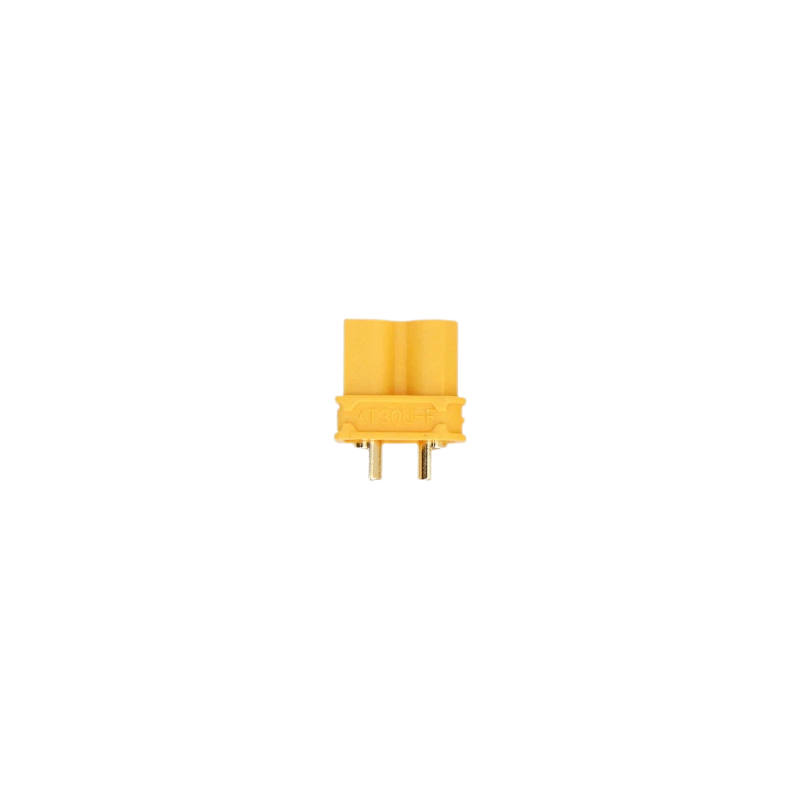

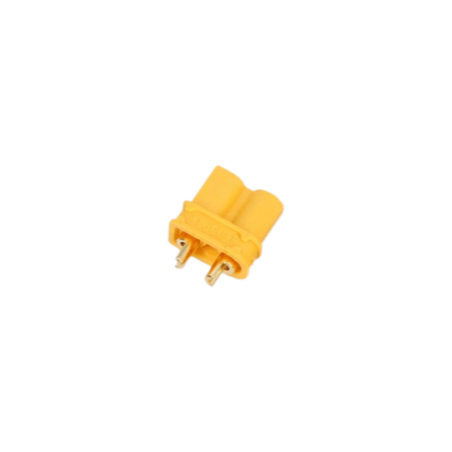

Złącze żeńskie Amass XT30U-F 20A

Amass XT30U-F to żeńskie, 2-pinowe złącze zasilające przeznaczone do lutowania na przewodzie. Model współpracuje z przewodem 16AWG i według aktualnych danych producenta obsługuje prąd do 20 A.

Kompaktowa obudowa i pozłacane styki sprawdzają się przy wykonywaniu oraz naprawie przewodów akumulatorowych w modelach RC i niewielkich instalacjach zasilania DC. Oferta obejmuje wyłącznie żeńską część złącza.

Dla kogo jest to złącze?

• Naprawiasz przewód akumulatora zakończony złączem XT30U-F
• Potrzebujesz wyłącznie żeńskiej części złącza XT30U
• Wykonujesz przewód zasilający z żyłami 16AWG

Dla kogo NIE jest?

• Potrzebujesz kompletnej pary męskiej i żeńskiej
• Instalacja wymaga złącza o stopniu ochrony IP67
• Prąd roboczy układu przekracza parametry określone przez producenta

Najważniejsze cechy

• Prąd do 20 A dla przewodu 16AWG - możliwość wykonania kompaktowego połączenia zasilającego
• Rezystancja styku do 1,2 mΩ - ograniczenie strat na połączeniu
• Styki z pozłacanego mosiądzu - ochrona powierzchni styku przed utlenianiem
• Obudowa z materiału PA o klasie palności UL94 V-0
• Wymiary 12,4 x 10,2 x 5,6 mm - niewielka ilość miejsca zajmowanego w instalacji

Specyfikacja techniczna

• Producent: Amass
• Model: XT30U-F
• Kod wersji żółtej: XT30U-F.G.Y
• Rodzaj: złącze żeńskie
• Liczba pinów: 2
• Montaż mechaniczny: na przewód
• Montaż elektryczny: lutowanie
• Prąd maksymalny: 20 A dla 16AWG przy wzroście temperatury poniżej 85 K
• Napięcie znamionowe: 80 V DC
• Wytrzymałość napięciowa: 500 V DC
• Rezystancja styku: maks. 1,2 mΩ
• Rezystancja izolacji: min. 2000 MΩ
• Materiał obudowy: PA
• Materiał styków: mosiądz pozłacany
• Temperatura pracy: -20 do 120C
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0
• Trwałość mechaniczna: 100 cykli
• Odporność na mgłę solną: 48 godzin
• Wymiary: 12,4 x 10,2 x 5,6 mm
• Kolor obudowy: żółty

Zawartość zestawu

• 1x złącze żeńskie Amass XT30U-F

Najczęściej zadawane pytania

Nie. Oferta dotyczy wyłącznie jednej sztuki złącza żeńskiego XT30U-F.

Złącze żeńskie XT30U-F tworzy parę ze złączem męskim XT30U-M.

Nie. Producent określa stopień ochrony jako IP40. Złącze nie jest przeznaczone do pracy w wodzie ani w warunkach wymagających szczelności IP67.

Rada eksperta Avifly: Przed lutowaniem załóż koszulkę termokurczliwą na przewód, a następnie wstępnie pobiel żyłę i pole lutownicze złącza. Skróci to czas nagrzewania obudowy podczas wykonywania połączenia.
