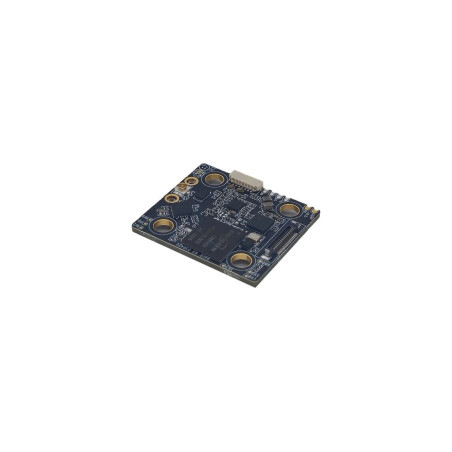

HDZero Race V3 VTX 5,8 GHz 25/200 mW - cyfrowy nadajnik FPV

HDZero

SKU: HDZ3143
330,77 zł
Ostatnie sztuki w magazynie – 1 szt.

  • 14 dni na zwrot Bez zbędnych pytań
  • 12 mies. gwarancji Producent + Avifly
  • Dostępność wysyłki Tego samego dnia do 12:00

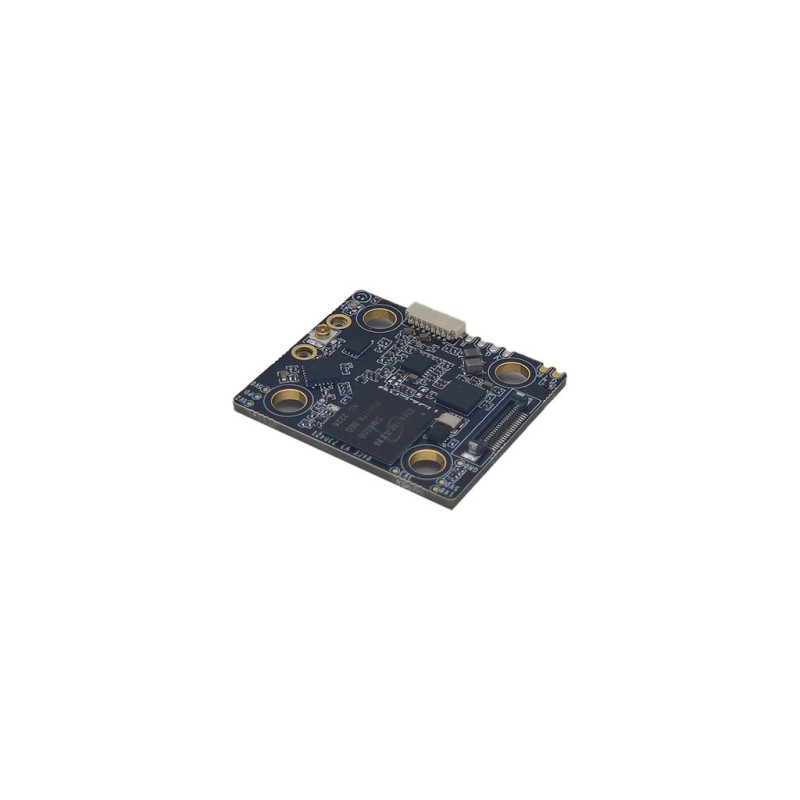

HDZero Race V3 VTX to cyfrowy nadajnik wideo 5,8 GHz trzeciej generacji zaprojektowany pod racing FPV. Łączy ultraniską latencję systemu HDZero z wąską płytką 28 mm (zbliżoną szerokością do stacków FC), wzmocnionym PCB 1,6 mm i bezlutowym podłączeniem do FC obsługujących protokół MSP VTX.

Konstrukcja stawia na odporność na crashe: pogrubione PCB, większe obudowy komponentów oraz dodatkowa warstwa kleju zabezpieczającego mniejsze elementy. Antena U.FL mocowana metalową belką ze śrubami – brak rozluźnienia złącza po twardych lądowaniach.

Kluczowe cechy

  • Cyfrowy obraz HD w standardzie HDZero – niska latencja, „locked-in feel" znany z analoga.
  • Rozstaw montażowy 20×20 mm z gumowymi przelotkami M4→M3 (w zestawie) – kompatybilny z większością nowoczesnych stacków racingowych.
  • Szeroki zakres zasilania 4–12 V – działa z BEC 5 V 1,5 A na FC lub dedykowanym wyjściem HD VTX (do 12 V).
  • Plug&play – fabryczna wiązka 4-pin (BEC / GND / UART TX / UART RX), bez lutowania.
  • Złącze antenowe U.FL z metalową belką mocującą – stabilność w racingu.
  • Konfiguracja przez MSP OSD + DisplayPort (SmartAudio nie jest wspierane).
  • Sterowanie mocą, kanałem, Pit Mode, LP Mode i Team Race z poziomu menu VTX.

Specyfikacja techniczna

Parametr Wartość
Marka HDZero
Model Race V3 VTX
Standard transmisji HDZero digital 5,8 GHz
Wymiary 28 × 32 × 5 mm
Waga 5,5 g
Rozstaw montażowy 20 × 20 mm (M3 soft, przelotki M4→M3)
Grubość PCB 1,6 mm
Zasilanie wejściowe 4 – 12 V (nie podłączać do VBAT)
Pobór mocy 5 – 6 W
Moc RF 25 mW / 200 mW (przełączane w menu)
Kanały R1–R8, E1, F1, F2, F4 (+ L1–L8 po odblokowaniu Low Band)
Złącze antenowe U.FL z metalową belką mocującą
Antena w zestawie Nie
Protokół konfiguracji MSP + DisplayPort (UART)
Wymagany FW FC Betaflight ≥ 4.4.0 / INAV ≥ 4.1
Złącze opcjonalne SmartAudio / Tramp pad (opcja)

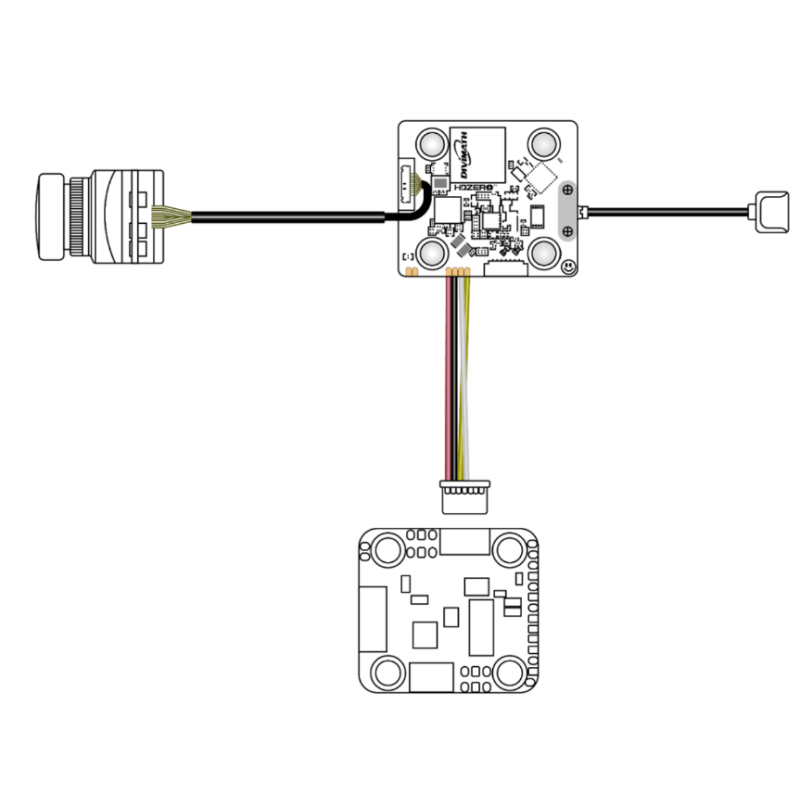

Schemat podłączenia (wiązka 4-pin)

Kolor przewodu Funkcja Połączenie z FC
Czerwony BEC 4–12 V Wyjście 5 V (min. 2 A) lub 9–12 V z portu HD VTX
Czarny GND Masa FC
Biały VTX UART TX FC UART RX
Żółty VTX UART RX FC UART TX

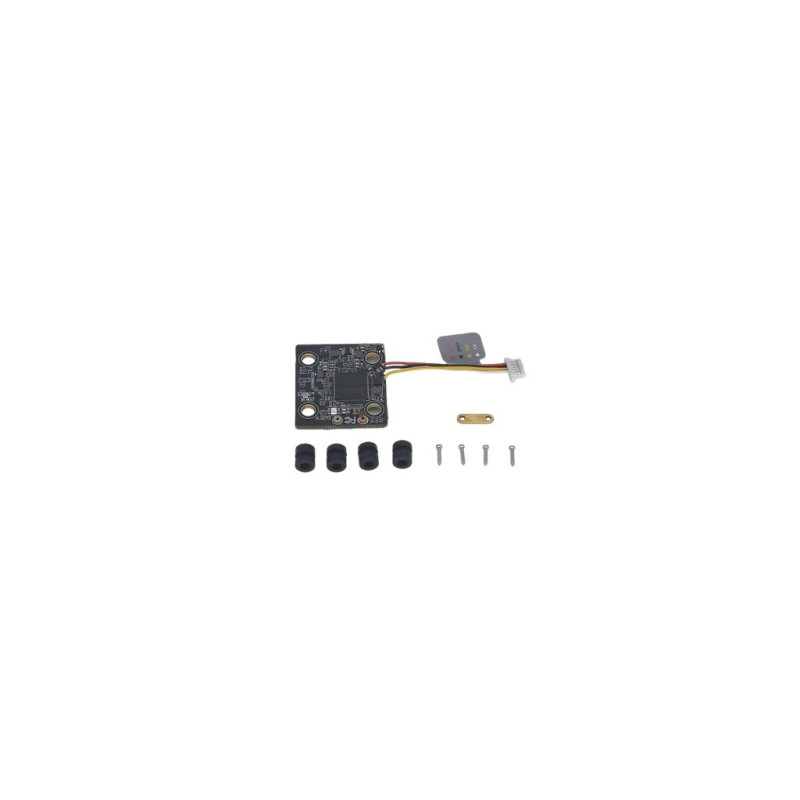

Zawartość zestawu

  • 1× HDZero Race V3 VTX (płytka VTX-R3)
  • 1× wiązka połączeniowa do FC (4-pin)
  • 4× gumowe przelotki M4→M3
  • 1× metalowa belka mocująca antenę + śruby

FAQ

Czy mogę zasilić Race V3 bezpośrednio z VBAT (LiPo)?
Nie. Producent jednoznacznie zaleca zasilanie z BEC 5 V (min. 2 A) lub z dedykowanego portu HD VTX 9–12 V na FC. Podłączenie do VBAT grozi skokami napięcia i uszkodzeniem VTX.

Czy działa ze SmartAudio?
Nie. HDZero porzuciło wsparcie SmartAudio – do konfiguracji służy MSP + DisplayPort przez UART. Wymagany Betaflight 4.4.0 lub nowszy.

Czy w zestawie jest antena?
Nie. Race V3 dostarczany jest bez anteny – planując zakup, warto dobrać antenę 5,8 GHz RHCP z U.FL lub pigtail U.FL→SMA do większych ramek.

Jaka jest różnica między Race V3 a Whoop V2 / Freestyle V2?
Race V3 ma rozstaw 20×20 mm i moc 25/200 mW – stworzony pod racing. Whoop V2 to 25,5×25,5 mm pod whoopy/toothpicki, a Freestyle V2 oferuje 25/200 mW (oraz 500 mW/1 W po unlocku HAM) z dołączoną anteną RHCP.

Czy potrzebuję pit switcha?
Nie – VTX ma wbudowany Pit Mode (P1MW lub 0MW) oraz tryb Team Race. Przełączanie odbywa się komendą drążków lub przez menu VTX.
