Złącze zasilające AMASS XT90H - para męska i żeńska z osłonami, 45A, 10AWG

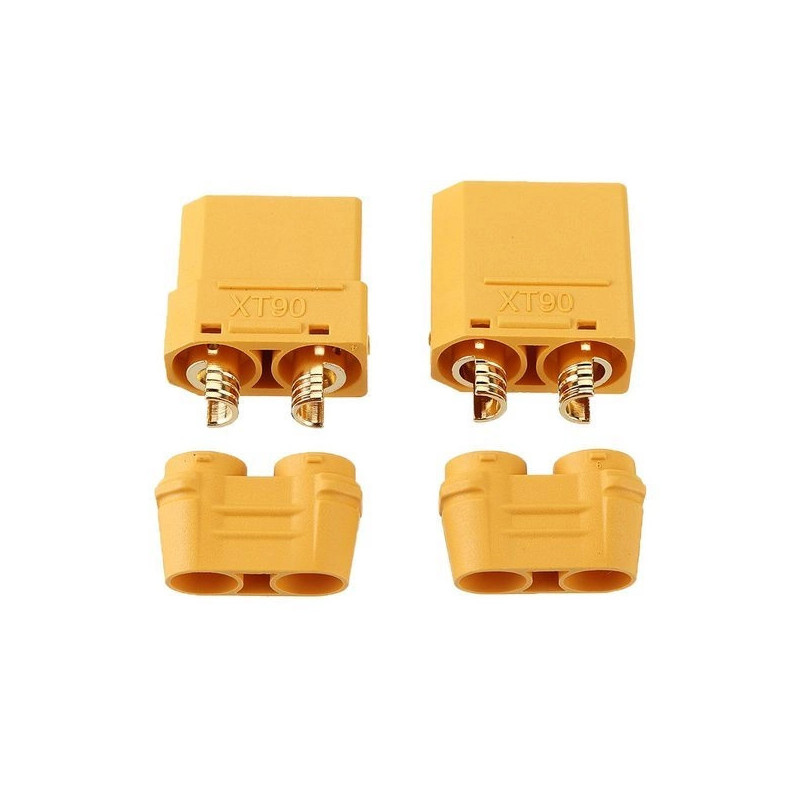

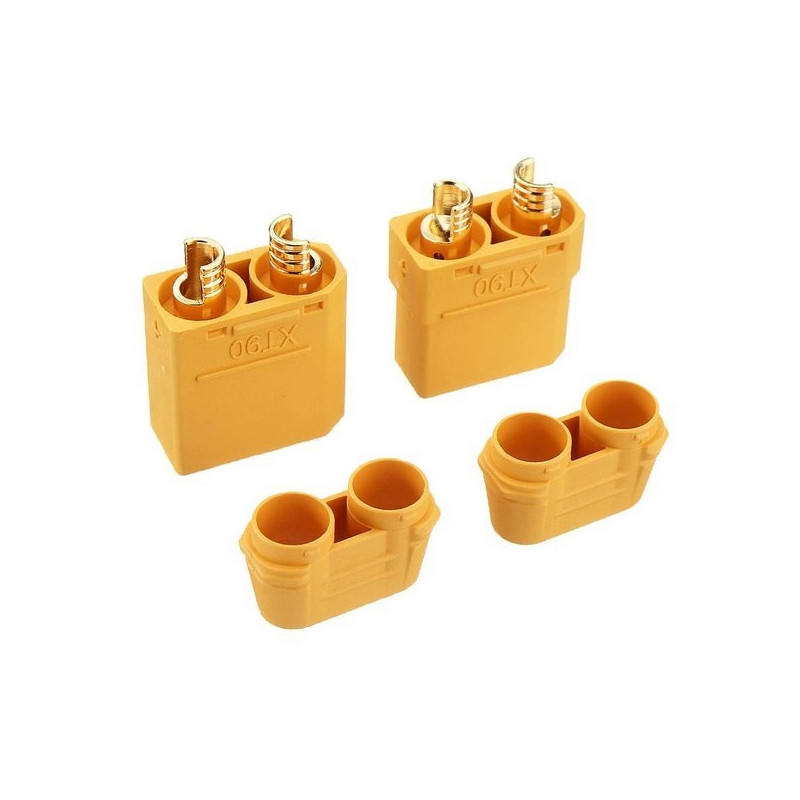

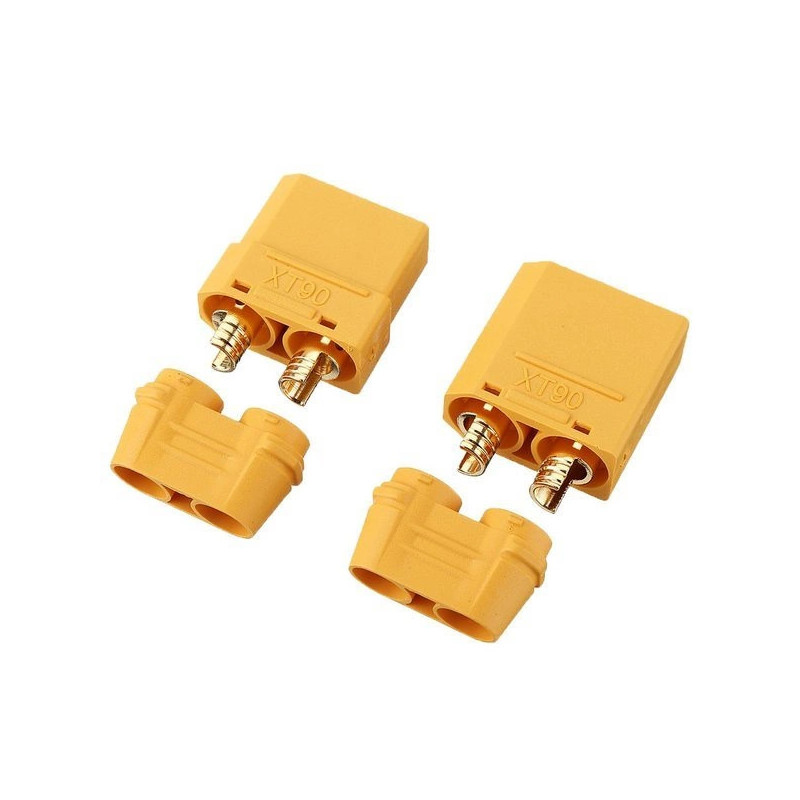

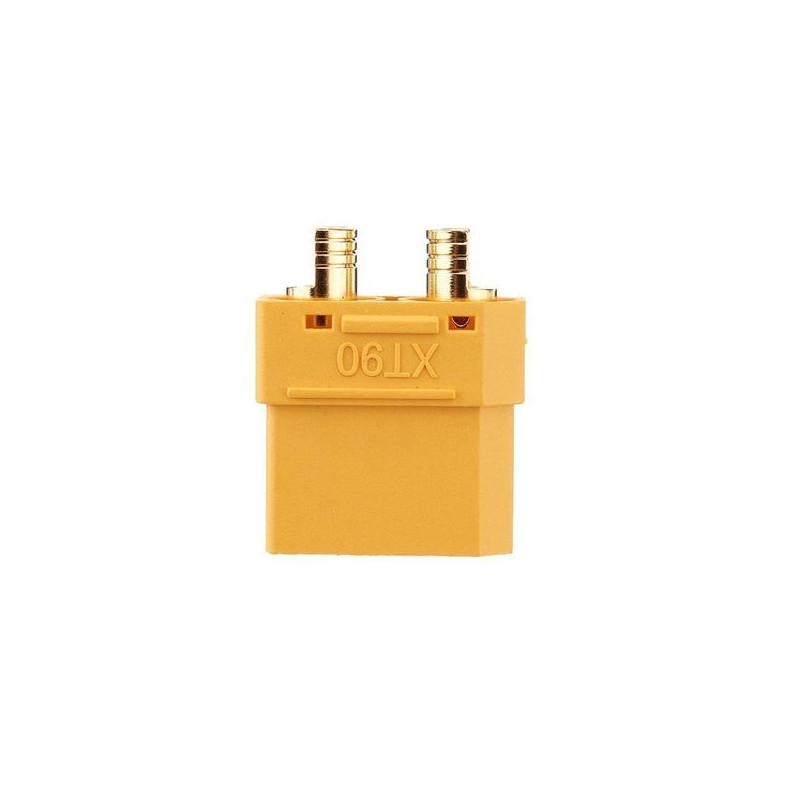

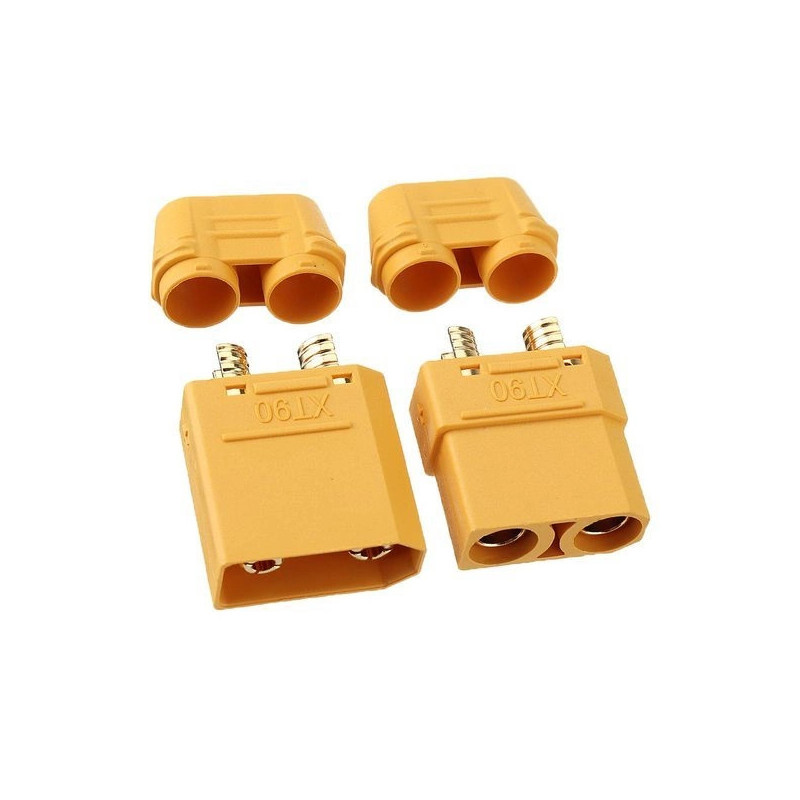

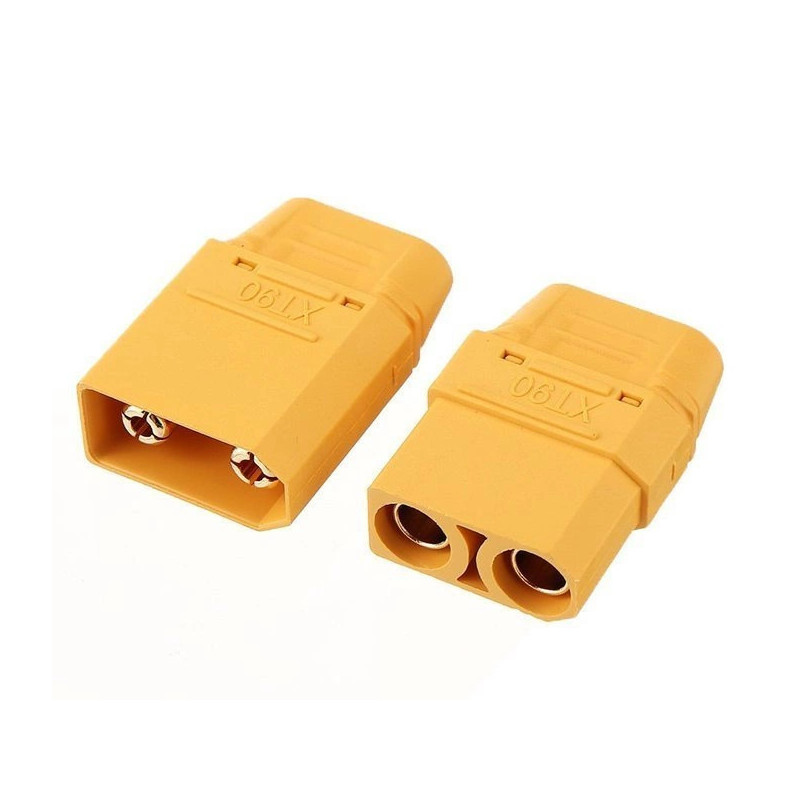

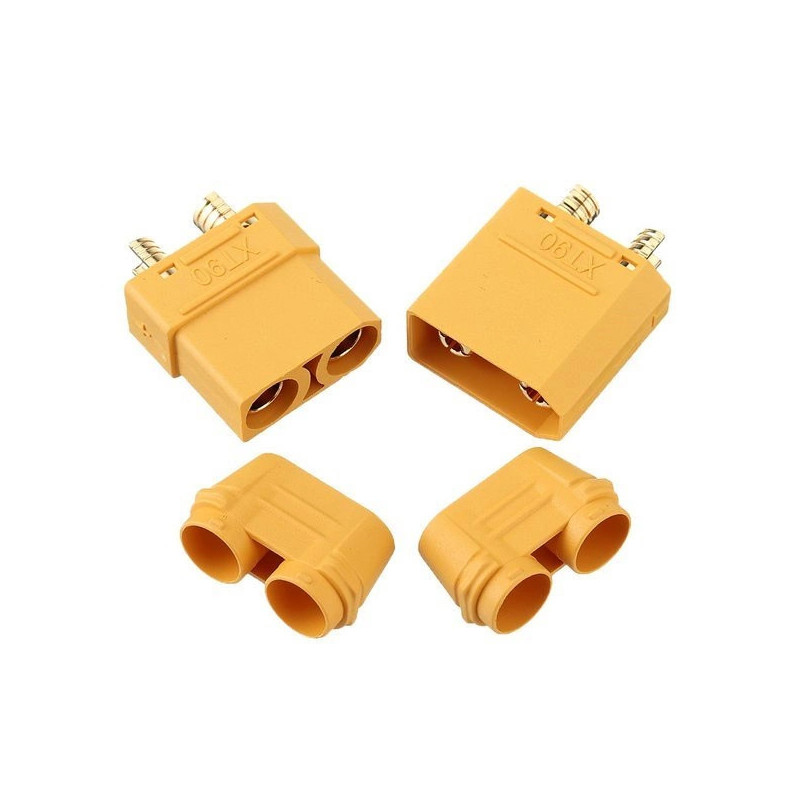

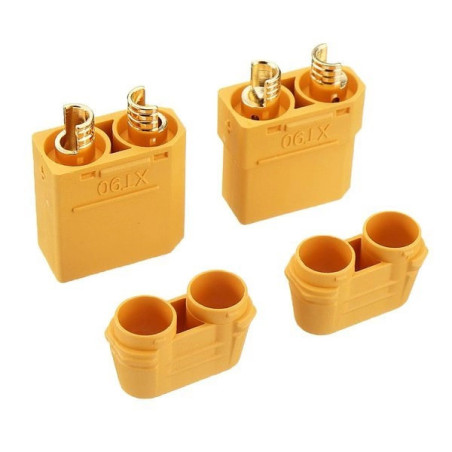

Złącze XT90H wtyk + gniazdo z osłonką na przewody

Złącze XT90H to komplet wysokoprądowego konektora zasilającego typu wtyk + gniazdo, przeznaczony do pakietów akumulatorów, modeli RC, napędów elektrycznych i instalacji DIY pracujących z dużym obciążeniem.

Wersja XT90H ma osłonkę na przewody, która pomaga uporządkować miejsce lutowania i ogranicza ryzyko przypadkowego zwarcia. To praktyczne rozwiązanie do serwisu pakietów LiPo, wymiany zużytych konektorów oraz budowy własnych układów zasilania.

Najważniejsze cechy

• Standard XT90H - popularny konektor wysokoprądowy do zastosowań modelarskich i zasilających.
• Komplet wtyk + gniazdo - pozwala wykonać pełne połączenie dwóch stron instalacji.
• Prąd ciągły 80 A - odpowiedni do układów, w których małe złącza typu XT30 lub XT60 mogą być niewystarczające.
• Prąd chwilowy 100 A - zapas przy krótkotrwałych wzrostach obciążenia.
• Pozłacane styki - niższa rezystancja połączenia i lepsza przewodność w torze zasilania.
• Obsługa przewodów 2,5-6 mm2 - złącze pasuje do grubszych przewodów stosowanych w instalacjach wysokoprądowych.
• Osłonka przewodów - zabezpiecza miejsce lutowania i poprawia estetykę montażu.
• Żółta obudowa - łatwa identyfikacja standardu XT90 w skrzynce serwisowej lub w modelu.

Dla kogo jest ten produkt?

• Dla osób budujących lub serwisujących pakiety akumulatorów z konektorami XT90.
• Dla modelarzy RC pracujących z większymi prądami zasilania.
• Dla użytkowników dronów, łodzi, aut RC i projektów DIY, gdzie potrzebne jest pewne połączenie zasilające.
• Dla serwisu, który wymienia zużyte, przegrzane lub uszkodzone złącza zasilania.

Dla kogo NIE jest?

• Nie jest to dobry wybór do małych whoopów 1S i mikroinstalacji, gdzie stosuje się mniejsze złącza.
• Nie wybieraj go, jeśli urządzenie wymaga standardu XT30, XT60, JST lub innego typu konektora.
• Nie jest to złącze zaciskane - montaż wymaga lutowania przewodów.

Zastosowanie w praktyce

XT90H stosuje się tam, gdzie połączenie zasilania musi przenosić duży prąd i zachować stabilny kontakt mechaniczny. Ma to znaczenie szczególnie przy pakietach LiPo, regulatorach ESC, ładowarkach, silnikach bezszczotkowych oraz projektach DIY z dużym poborem mocy.

Pozłacane styki ograniczają straty na połączeniu. W praktyce oznacza to mniejsze ryzyko nadmiernego grzania złącza i niższe spadki napięcia w porównaniu z zużytym lub słabo dobranym konektorem.

Montaż i lutowanie

• Dobierz przewód o odpowiednim przekroju do prądu pracy instalacji.
• Przed lutowaniem sprawdź polaryzację plus i minus.
• Nie przegrzewaj styków - zbyt długie grzanie może osłabić połączenie lub obudowę.
• Po lutowaniu sprawdź, czy nie ma zwarcia między biegunami.
• Załóż osłonkę przewodów po wykonaniu połączenia.

Specyfikacja techniczna

Zawartość zestawu

• 1 szt. wtyk XT90H male
• 1 szt. gniazdo XT90H female

Uwaga dla pracownika: przed publikacją sprawdź fizycznie na magazynie, czy w komplecie są osobne osłonki przewodów i czy można je dopisać w zawartości zestawu.

FAQ - najczęściej zadawane pytania

Czy złącze XT90H nadaje się do pakietów LiPo?

Tak. XT90H jest stosowane w instalacjach wysokoprądowych, w tym przy pakietach akumulatorów LiPo i modelach RC. Przed montażem trzeba dobrać przewód do prądu pracy układu.

Czy przewody są w zestawie?

Nie. Z dostępnych danych wynika, że zestaw obejmuje złącze w konfiguracji wtyk + gniazdo. Przewody należy dobrać osobno.

Czy złącze trzeba lutować?

Tak. XT90H jest przeznaczone do montażu na przewodzie przez lutowanie. Po lutowaniu należy sprawdzić polaryzację i brak zwarcia.

Czy XT90H pasuje zamiast XT60?

Nie zawsze. XT90H jest większym standardem niż XT60 i obsługuje większe obciążenia. Przed zakupem trzeba sprawdzić typ złącza w urządzeniu lub pakiecie.

Rada eksperta Avifly

Rada eksperta Avifly: przy lutowaniu grubych przewodów do XT90H użyj odpowiednio mocnej lutownicy i nie grzej styku zbyt długo. Słabe dogrzanie daje zimny lut, a przegrzanie może zdeformować obudowę.
