Złącza zasilające AMASS XT60 - para męskie i żeńskie, 35A, montaż lutowany

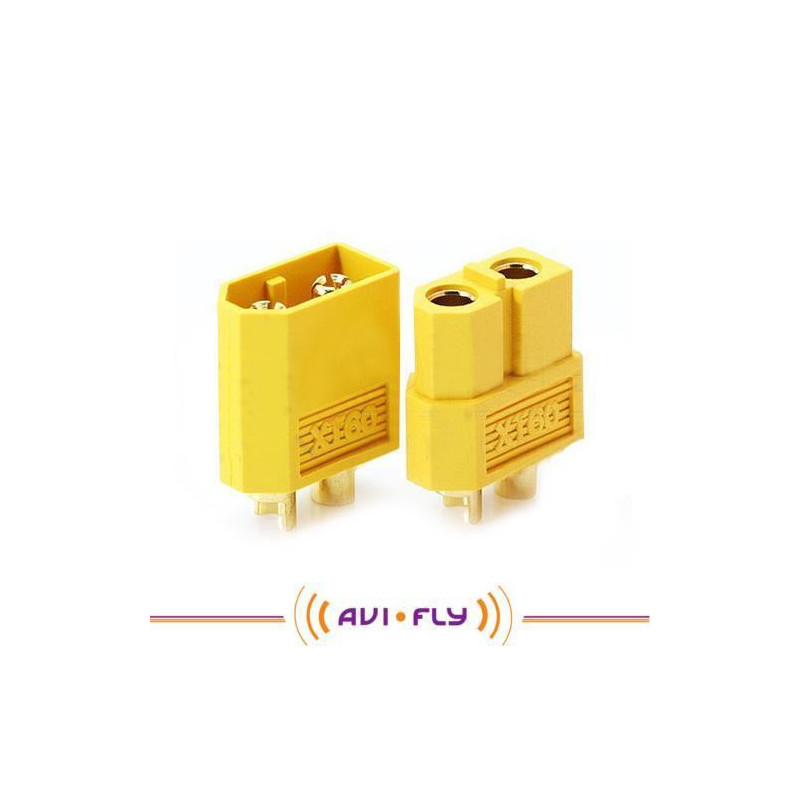

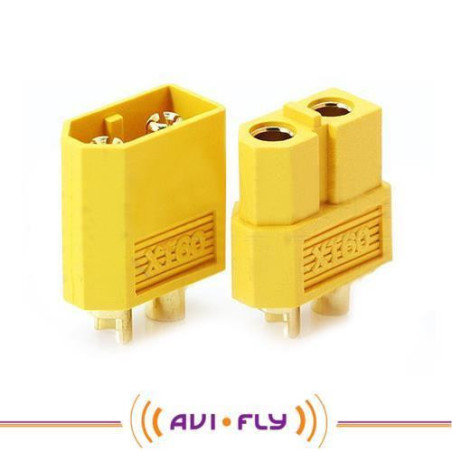

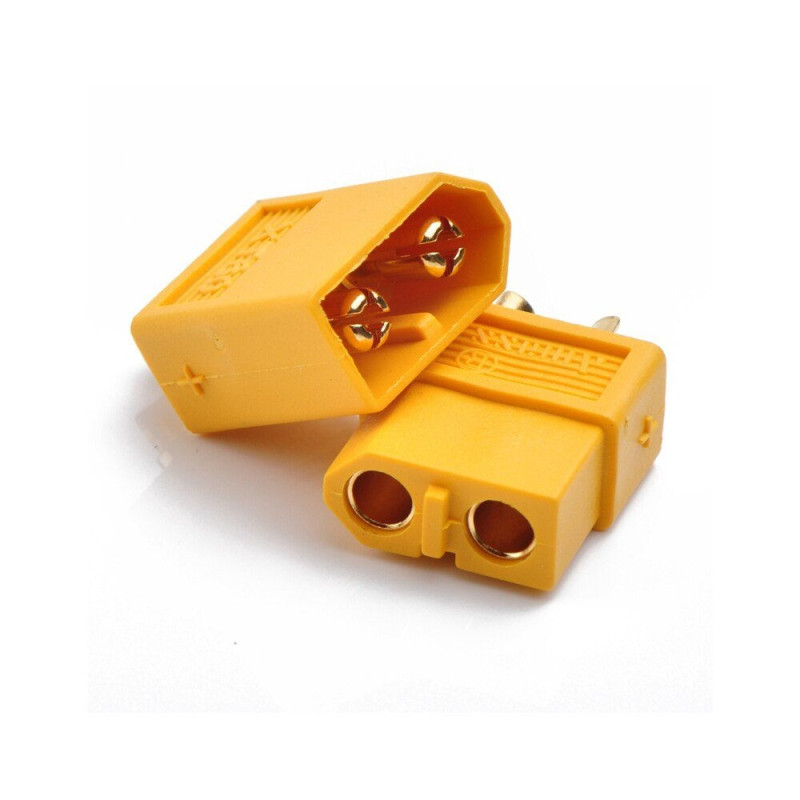

Złącza zasilające AMASS XT60 - komplet męski i żeński

AMASS XT60 to komplet dwóch dwupinowych złączy zasilających: żeńskiego XT60-F oraz męskiego XT60-M. Para umożliwia wykonanie rozłącznego połączenia przewód-przewód w instalacjach prądu stałego, między innymi w modelach RC, dronach, pakietach akumulatorowych i regulatorach obrotów.

Złącza są przeznaczone do lutowania przewodów. Producent określa maksymalny prąd znamionowy na 35 A przy zastosowaniu przewodu 12 AWG i warunkach pomiarowych wskazanych w karcie produktu.

Dla kogo jest ten komplet?

• Buduję pełne połączenie zasilające w standardzie XT60
• Potrzebuję obu stron złącza do adaptera lub przedłużacza
• Naprawiam przewody pakietu i regulatora obrotów

Dla kogo NIE jest?

• Potrzebuję wyłącznie części żeńskiej lub męskiej
• Chcę złącze z tylną obudową zabezpieczającą lutowanie - wybierz XT60H
• Połączenie będzie narażone na wodę lub pracę na zewnątrz bez dodatkowej osłony

Najważniejsze cechy

• Komplet XT60-F i XT60-M
• Maksymalny prąd znamionowy 35 A przy przewodzie 12 AWG i warunkach producenta
• Napięcie probiercze 600 V DC
• Dwupinowa obudowa wymuszająca właściwą orientację połączenia
• Pozłacane styki z mosiądzu
• Obudowa z poliamidu PA o klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT60
• Modele w komplecie: XT60-F i XT60-M
• Liczba pinów: 2
• Prąd znamionowy: 35 A max przy 12 AWG i przyroście temperatury do 85 K
• Napięcie probiercze: 600 V DC
• Rezystancja izolacji: co najmniej 2000 MΩ
• Temperatura pracy: od -20°C do 120°C
• Zalecany przewód: 12 AWG
• Sposób podłączenia przewodu: lutowanie
• Materiał obudowy: poliamid PA
• Materiał styków: mosiądz, pozłacany
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0
• Odporność na mgłę solną: 48 godzin
• Deklarowana trwałość mechaniczna: 100 cykli

Zawartość zestawu

• 1x złącze żeńskie AMASS XT60-F
• 1x złącze męskie AMASS XT60-M

Najczęściej zadawane pytania

Czy zestaw zawiera obie strony połączenia?

Tak. W zestawie znajduje się jedno złącze żeńskie XT60-F oraz jedno złącze męskie XT60-M.

Czy złącza mają tylne osłony przewodów?

Nie jest to wersja XT60H. Połączenia lutowane standardowego XT60 należy zabezpieczyć odpowiednio dobranymi koszulkami termokurczliwymi.

Czy przewody znajdują się w zestawie?

Nie. Komplet obejmuje same złącza. Przewody, izolację oraz materiały lutownicze należy dobrać osobno.

Rada eksperta Avifly: Najpierw zabezpiecz osobno każdy lut koszulką termokurczliwą, a następnie zastosuj większą koszulkę obejmującą oba przewody. Ograniczy to ich wyginanie bezpośrednio przy złączu.
