Złącze PCB AMASS XT30PW - komplet męski i żeński, kątowe 90°, 15A, 500V DC

Złącze PCB AMASS XT30PW - komplet męski i żeński

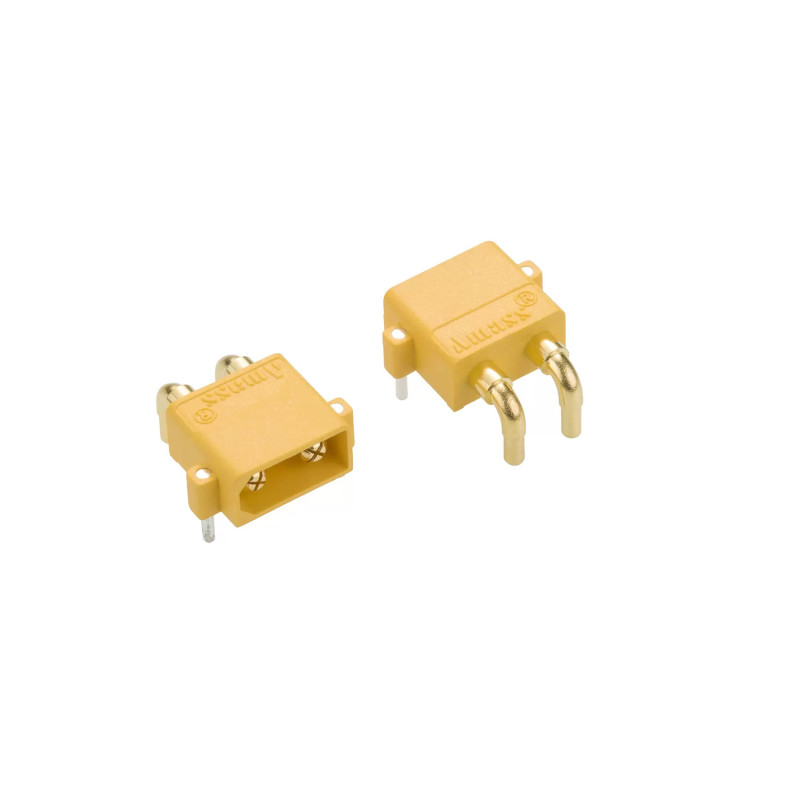

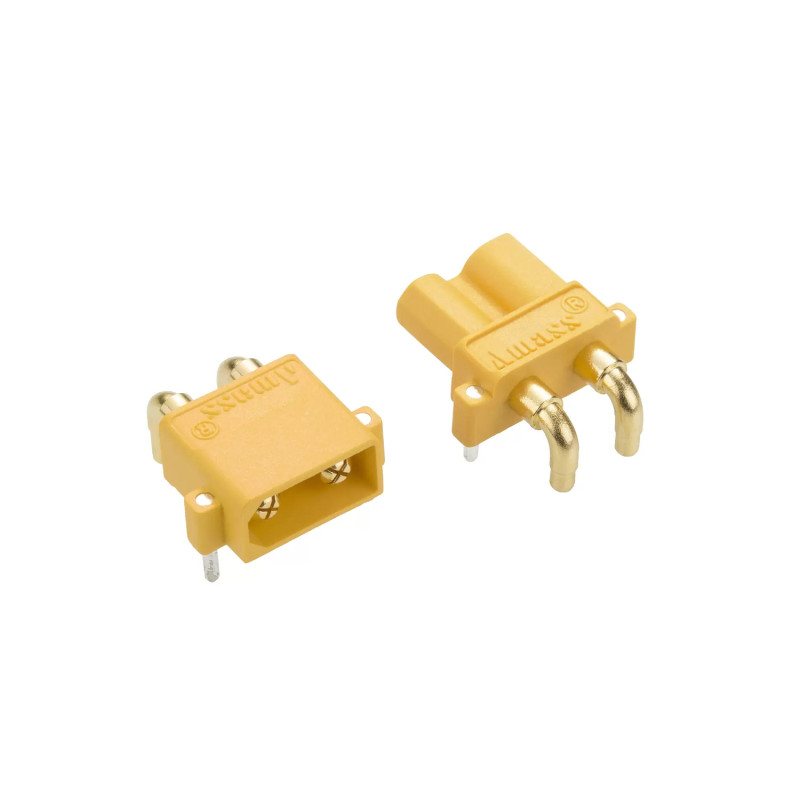

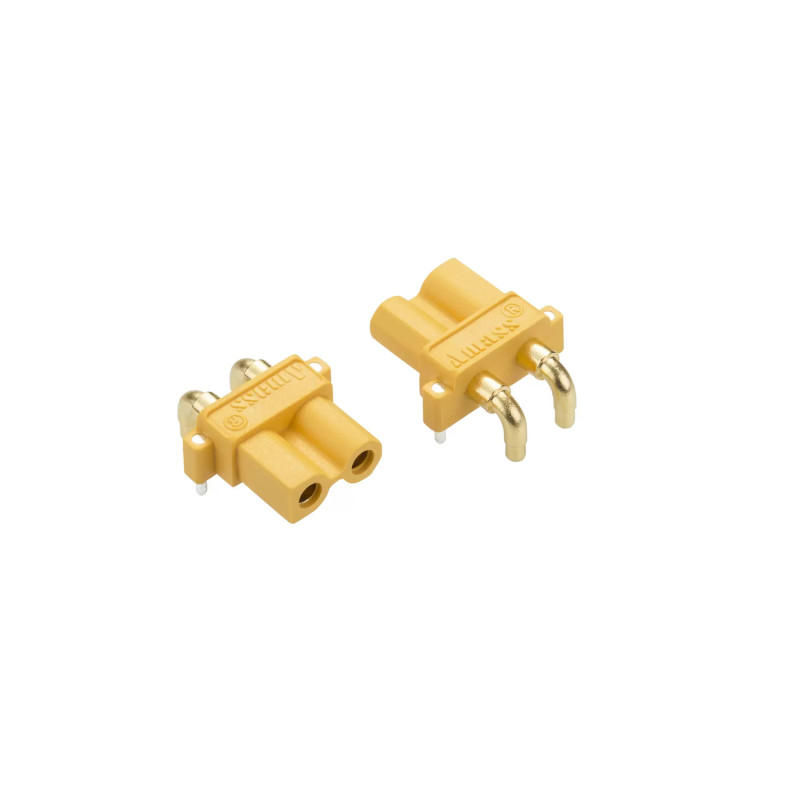

AMASS XT30PW to komplet dwóch kątowych złączy zasilających przeznaczonych do montażu przewlekanego THT na płytce PCB. Zestaw obejmuje złącze męskie XT30PW-M oraz żeńskie XT30PW-F, umożliwiając wykonanie rozłącznego połączenia zasilania pomiędzy dwiema płytkami lub płytką i kompatybilnym przewodem XT30.

Dla kogo jest ten zestaw?

• Projektuję płytkę PCB wymagającą kątowego złącza zasilającego XT30
• Potrzebuję kompletu męskiego i żeńskiego do wykonania połączenia rozłącznego
• Buduję sterownik, ładowarkę, moduł zasilania lub elektronikę modelarską

Dla kogo NIE jest?

• Potrzebuję złącza przeznaczonego wyłącznie do lutowania przewodów
• Układ wymaga prądu ciągłego przekraczającego 15 A
• Potrzebuję złącza z dodatkowymi pinami sygnałowymi

Najważniejsze cechy

• Konstrukcja kątowa 90° - złącze zajmuje mniej miejsca nad powierzchnią płytki
• Montaż THT na PCB - wyprowadzenia są lutowane bezpośrednio w otworach płytki drukowanej
• Prąd znamionowy 15 A i chwilowy 30 A - parametry odpowiednie dla kompaktowych układów zasilania
• Pozłacane styki z mosiądzu - niska rezystancja połączenia i ochrona powierzchni stykowej
• Polaryzowana obudowa - mechaniczne zabezpieczenie przed odwrotnym połączeniem kompatybilnych elementów

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT30
• Modele: XT30PW-M i XT30PW-F
• Liczba styków: 2
• Prąd znamionowy: 15 A
• Prąd chwilowy: 30 A
• Napięcie znamionowe: 500 V DC
• Rezystancja styku: 0,80 mΩ
• Orientacja: kątowa 90°
• Montaż mechaniczny: na PCB
• Montaż elektryczny: THT
• Materiał styków: mosiądz pozłacany
• Materiał obudowy: poliamid PA
• Klasa palności: UL94 V-0
• Trwałość mechaniczna: 1000 cykli
• Temperatura pracy: od -20°C do 120°C
• Kolor: żółty

Zawartość zestawu

• 1x złącze męskie AMASS XT30PW-M
• 1x złącze żeńskie AMASS XT30PW-F

Najczęściej zadawane pytania

Czy złącza XT30PW są przeznaczone do lutowania przewodów?

Nie. Wersje XT30PW-M i XT30PW-F są wyposażone w wyprowadzenia THT przeznaczone do montażu bezpośrednio na płytce PCB.

Czy 30 A jest prądem ciągłym?

Nie. Według karty katalogowej prąd znamionowy wynosi 15 A, natomiast 30 A jest wartością chwilową.

Czy w zestawie znajduje się złącze męskie i żeńskie?

Tak. Zestaw zawiera jeden element XT30PW-M oraz jeden element XT30PW-F.

Rada eksperta Avifly: Przed zaprojektowaniem lub lutowaniem płytki sprawdź rozstaw otworów, stronę montażu i polaryzację na rysunku technicznym. Obrócenie footprintu o 180 stopni może spowodować zamianę biegunów zasilania.
