Zasilacz laboratoryjny WANPTEK KPS6010D - 0-60 V, 0-10 A, 600 W, CV/CC i OCP

Zasilacz laboratoryjny WANPTEK KPS6010D 60 V 10 A

Zasilacz laboratoryjny WANPTEK KPS6010D to regulowane źródło napięcia stałego o zakresie 0-60 V, prądzie 0-10 A i mocy maksymalnej 600 W. Urządzenie jest przeznaczone do uruchamiania, testowania i serwisowania elektroniki, prób obciążeniowych, kontroli podzespołów oraz prac badawczo-rozwojowych.

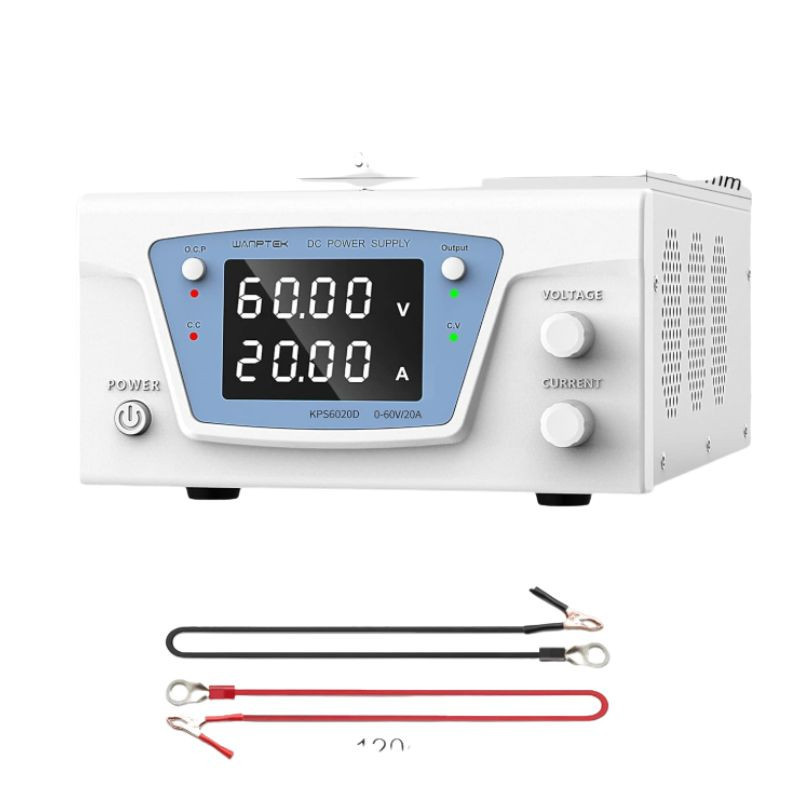

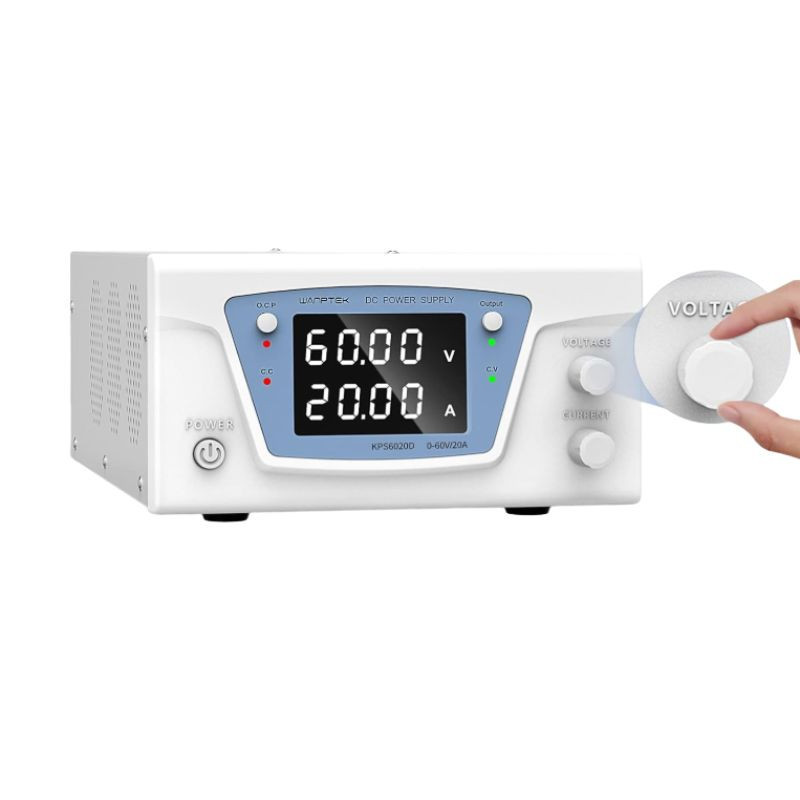

Napięcie i limit prądu ustawia się za pomocą dwóch enkoderów. Cyfrowy panel pokazuje jednocześnie napięcie, prąd i moc, a oddzielny przycisk OUTPUT pozwala przygotować nastawy przed podaniem zasilania na badany układ.

Dla kogo jest ten zasilacz?

• Prowadzę serwis elektroniki i potrzebuję regulowanego źródła napięcia do 60 V
• Testuję moduły, sterowniki, przetwornice, silniki DC lub układy LED
• Potrzebuję pracy w trybie stałego napięcia CV oraz stałego prądu CC
• Wykonuję testy produkcyjne, próby obciążeniowe lub długotrwałe testy urządzeń

Dla kogo NIE jest?

• Potrzebuję napięcia wyższego niż 60 V, prądu powyżej 10 A lub mocy przekraczającej 600 W
• Szukam wielokanałowego zasilacza do jednoczesnego zasilania kilku układów niezależnymi napięciami
• Potrzebuję kalibrowanego przyrządu metrologicznego z potwierdzoną klasą dokładności

Najważniejsze cechy

• Zakres napięcia 0-60 V - umożliwia zasilanie typowych układów elektronicznych, sterowników i urządzeń niskonapięciowych
• Regulowany prąd 0-10 A - pozwala ustawić bezpieczny limit prądowy dla badanego urządzenia
• Moc maksymalna 600 W - umożliwia pracę z odbiornikami wymagającymi większej mocy
• Tryby CV i CC - zasilacz automatycznie stabilizuje napięcie albo ogranicza prąd zależnie od obciążenia
• Rozdzielczość ustawień 0,01 V i 0,01 A - enkodery ułatwiają precyzyjne przygotowanie wartości wyjściowych
• Oddzielny przycisk OUTPUT - napięcie można podać na zaciski dopiero po ustawieniu parametrów
• Funkcja OCP - odłącza wyjście po przekroczeniu ustawionego prądu i sygnalizuje zadziałanie zabezpieczenia
• Wentylator sterowany temperaturą - chłodzenie dostosowuje się do warunków pracy urządzenia

Stabilizacja napięcia i ograniczenie prądu

W trybie CV zasilacz utrzymuje ustawione napięcie, dopóki prąd pobierany przez odbiornik nie osiągnie ustawionego limitu. Po jego osiągnięciu urządzenie przechodzi do trybu CC, utrzymując zadaną wartość prądu i odpowiednio obniżając napięcie wyjściowe.

Taki sposób pracy pozwala zabezpieczyć uruchamiany układ przed poborem nadmiernego prądu. Jest szczególnie przydatny podczas pierwszego uruchomienia naprawianej płytki lub testowania nieznanego obciążenia.

Przycisk OUTPUT i zabezpieczenie OCP

Przycisk OUTPUT umożliwia niezależne włączanie i wyłączanie napięcia na zaciskach wyjściowych bez odłączania całego zasilacza od sieci. Pozwala to najpierw ustawić napięcie i limit prądu, a następnie bezpiecznie zasilić podłączony układ.

Po aktywowaniu OCP przekroczenie ustawionego prądu powoduje wyłączenie wyjścia i uruchomienie sygnału ostrzegawczego. Funkcja OCP nie jest przeznaczona do pracy, w której zasilacz ma stale działać w trybie CC.

Specyfikacja techniczna

• Marka: WANPTEK
• Model: KPS6010D
• Typ: impulsowy zasilacz laboratoryjny DC
• Napięcie wejściowe: 230 V ±10%
• Zakres napięcia wyjściowego: 0-60 V DC
• Zakres prądu wyjściowego: 0-10 A
• Moc maksymalna: 600 W
• Tryby pracy: CV - stabilizacja napięcia, CC - stabilizacja prądu
• Rozdzielczość ustawienia napięcia: 0,01 V
• Rozdzielczość ustawienia prądu: 0,01 A
• Stabilność napięcia: nie więcej niż 0,5% + 3 mV
• Stabilność napięcia przy zmianie obciążenia: nie więcej niż 0,5% + 3 mV
• Stabilność prądu: nie więcej niż 0,5% + 3 mA
• Stabilność prądu przy zmianie obciążenia: nie więcej niż 0,5% + 3 mA
• Wyświetlacz: cyfrowy, czterocyfrowy
• Wyświetlane wartości: napięcie, prąd i moc
• Zabezpieczenia: nadnapięciowe, nadprądowe, termiczne i przeciwzwarciowe
• Funkcje dodatkowe: przycisk OUTPUT, przełącznik OCP
• Chłodzenie: wentylator sterowany temperaturą
• Temperatura pracy: 0-40 C
• Wilgotność podczas pracy: poniżej 80% RH
• Temperatura przechowywania: od -10 do 70 C
• Wilgotność podczas przechowywania: poniżej 70% RH
• Wymiary: 210 x 160 x 80 mm
• Masa netto: 2,0 kg
• Masa brutto: 2,5 kg

Zawartość zestawu

• 1x zasilacz laboratoryjny WANPTEK KPS6010D
• 1x przewód zasilający
• 2x końcówka przyłączeniowa wyjścia
• 1x instrukcja obsługi
• 1x certyfikat kontroli jakości lub karta gwarancyjna

Najczęściej zadawane pytania

Czy zasilacz może jednocześnie pracować przy 60 V i 10 A?

Tak. Wartości 60 V i 10 A odpowiadają maksymalnej mocy znamionowej 600 W. Należy zapewnić odpowiednią wentylację i zastosować przewody dostosowane do prądu obciążenia.

Czym różni się tryb CV od CC?

CV utrzymuje ustawione napięcie. CC ogranicza prąd do ustawionej wartości, zmniejszając napięcie, gdy obciążenie próbuje pobrać większy prąd.

Czy napięcie pojawia się na zaciskach od razu po uruchomieniu?

Stan wyjścia zależy od ustawień urządzenia. Przycisk OUTPUT pozwala ręcznie włączać i wyłączać napięcie na zaciskach bez wyłączania całego zasilacza.

Czy OCP działa tak samo jak tryb CC?

Nie. Tryb CC utrzymuje ustawiony prąd, natomiast aktywne OCP wyłącza wyjście po wykryciu przekroczenia limitu. Przy włączonym OCP zasilacz nie powinien być używany do ciągłej pracy w trybie CC.

Jakie wartości pokazuje wyświetlacz?

Panel pokazuje napięcie wyjściowe, pobierany prąd oraz aktualną moc. Rozdzielczość ustawień dla tego modelu wynosi 0,01 V i 0,01 A.

Rada eksperta Avifly: Przed podłączeniem wrażliwej elektroniki wyłącz OUTPUT, ustaw napięcie i niski limit prądu, a dopiero potem aktywuj wyjście. Przy obciążeniu zbliżonym do 10 A używaj możliwie krótkich przewodów o odpowiednim przekroju i solidnie dokręconych zacisków.

Bezpieczeństwo użytkowania

• Podłączaj urządzenie wyłącznie do prawidłowo uziemionego gniazda i nie odłączaj przewodu ochronnego.
• Pozostaw minimum 3 cm wolnej przestrzeni przy bokach, tylnej części i otworach wentylacyjnych.
• Nie używaj zasilacza w środowisku wilgotnym, korozyjnym ani w pobliżu materiałów łatwopalnych lub wybuchowych.
• Nie otwieraj obudowy - wewnątrz występuje niebezpieczne napięcie, które może utrzymywać się również po odłączeniu zasilania.
