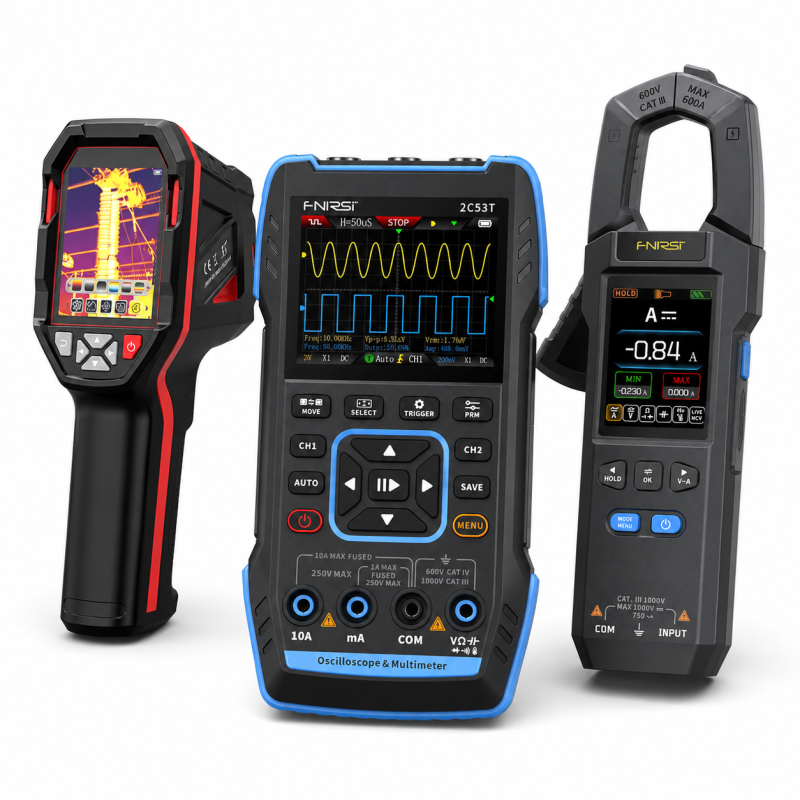

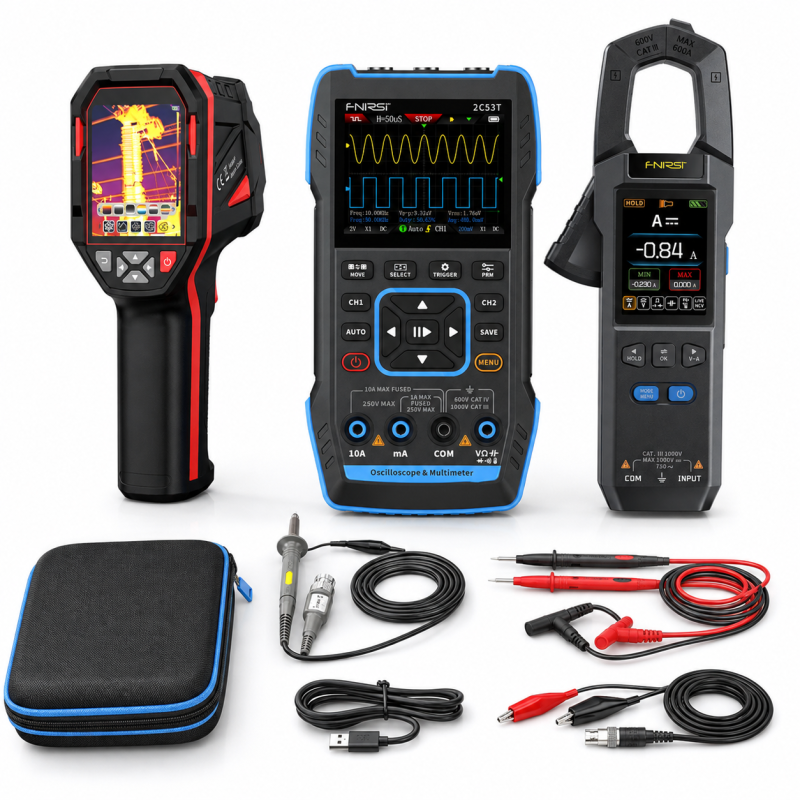

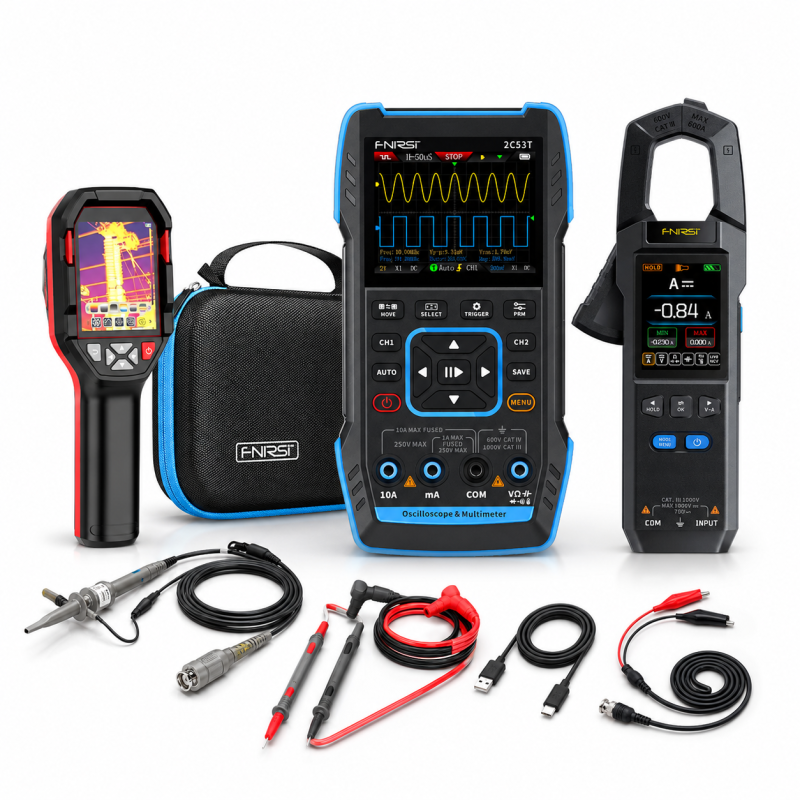

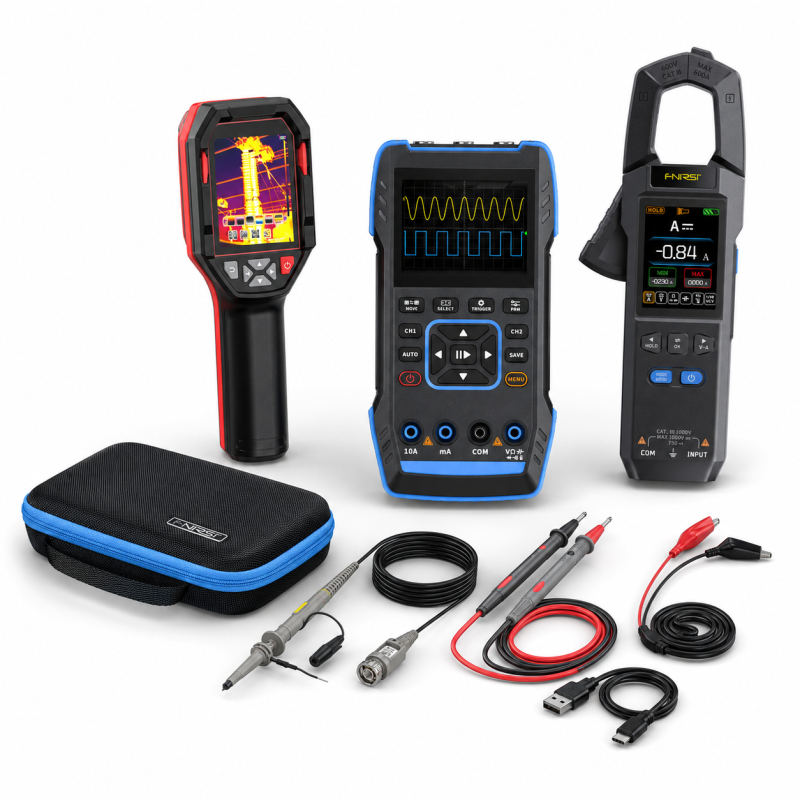

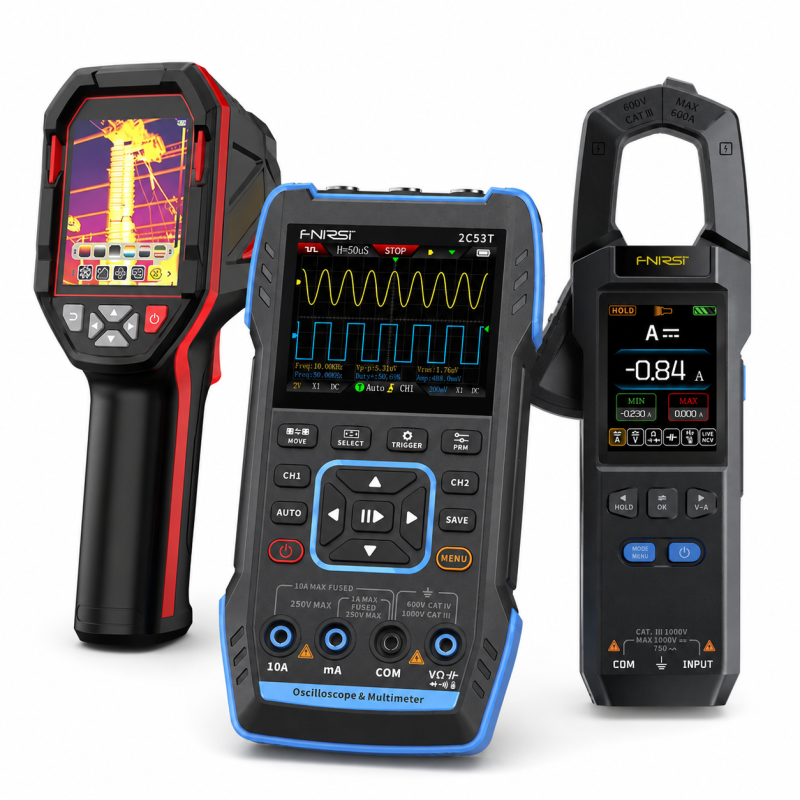

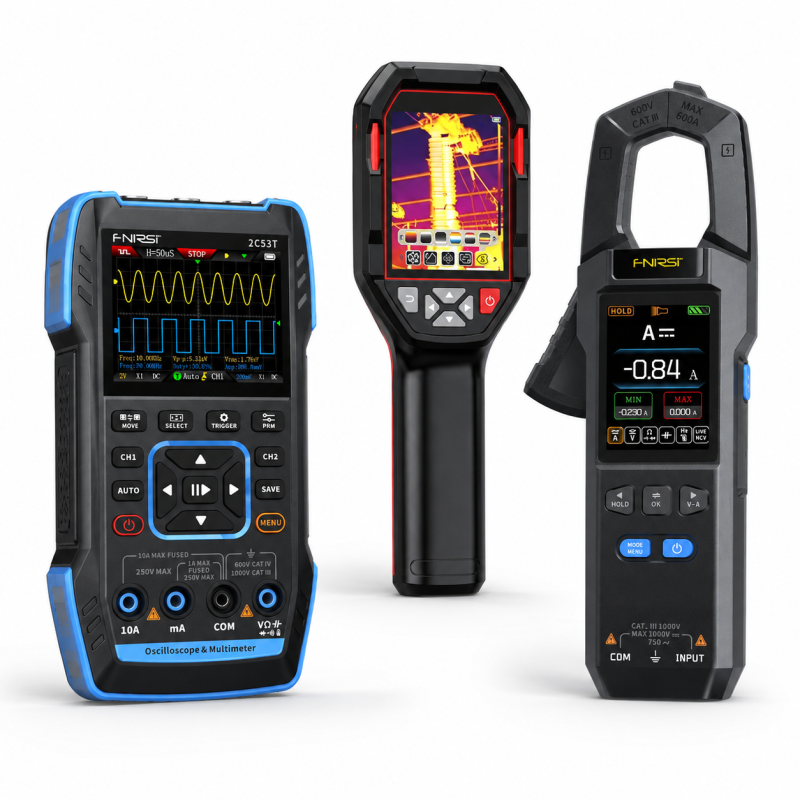

Zestaw diagnostyczny Habotest HT821A + FNIRSI 2C53T High Profile + FNIRSI DMC-100 łączy trzy uzupełniające się urządzenia pomiarowe do serwisu elektroniki, FPV, RC, instalacji elektrycznych i pracy warsztatowej. Kamera termowizyjna pozwala lokalizować anomalie temperaturowe, oscyloskop analizować przebiegi i sygnały, a miernik cęgowy wykonywać pomiary prądu AC/DC bez rozpinania przewodu.
To zestaw przeznaczony do diagnostyki prowadzonej od ogółu do szczegółu. Habotest HT821A pomaga znaleźć nagrzewający się obszar, FNIRSI 2C53T pozwala sprawdzić sygnał i napięcie w konkretnym punkcie układu, natomiast DMC-100 umożliwia kontrolę poboru prądu oraz podstawowych parametrów elektrycznych.
Kamera termowizyjna pozwala szybko zobaczyć rozkład temperatury na całym badanym obszarze zamiast sprawdzać kolejne elementy punkt po punkcie. Sensor 96x96 px, odświeżanie 25 Hz oraz czułość NETD do 40 mK umożliwiają lokalizowanie miejsc o podwyższonej temperaturze na PCB, przewodach, złączach, układach zasilania oraz elementach instalacji.
Tryb Super Resolution 240x240 zwiększa czytelność obrazu poprzez przetwarzanie danych z sensora. Kamera mierzy temperaturę od -20 do 550C oraz wskazuje temperaturę minimalną, maksymalną i punkt centralny. Zdjęcia JPG można zapisywać w pamięci wewnętrznej 8 GB.
FNIRSI 2C53T umożliwia przejście od prostego pomiaru napięcia do obserwacji rzeczywistego kształtu sygnału. Dwa kanały, pasmo 50MHz i próbkowanie 250MS/s pozwalają porównywać dwa punkty układu oraz analizować między innymi przebiegi sterujące, PWM i pracę przetwornic.
Urządzenie łączy oscyloskop z multimetrem TRMS 19999 counts oraz generatorem funkcyjnym DDS do 50kHz. Obsługuje między innymi tryby Y-T, Rolling i X-Y, pomiary kursorem, funkcje matematyczne oraz FFT. Wariant High Profile w tym zestawie zawiera 2 sondy P6100 10X, dzięki czemu można od razu korzystać z obu kanałów oscyloskopu.
Miernik cęgowy DMC-100 rozszerza stanowisko o możliwość pomiaru prądu bez rozpinania badanego przewodu. Obsługuje pomiar prądu AC/DC do 600A, napięcia do 750V AC i 999.9V DC oraz pomiary rezystancji, pojemności, częstotliwości i temperatury.
Pomiar True RMS 10000 counts jest przydatny między innymi przy zasilaczach impulsowych, przetwornicach i innych obciążeniach, gdzie przebieg nie musi mieć idealnego kształtu sinusoidalnego. DMC-100 oferuje również NCV, MIN/MAX, Data Hold, zapis do 30 grup danych oraz podgląd przebiegu.
Nie. Natywna rozdzielczość sensora termicznego wynosi 96x96 px. Rozdzielczość 240x240 dotyczy trybu Super Resolution wykorzystującego przetwarzanie obrazu.
Czy FNIRSI 2C53T w tym zestawie ma dwie sondy oscyloskopowe?Tak. Zestaw wykorzystuje wariant High Profile, który zawiera 2 sondy P6100 10X i pozwala korzystać z obu kanałów oscyloskopu.
Czy FNIRSI DMC-100 mierzy cęgami również prąd stały?Tak. DMC-100 obsługuje pomiar prądu AC oraz DC do 600A zgodnie ze specyfikacją producenta.
Czy podgląd przebiegu w DMC-100 zastępuje oscyloskop?Nie. Funkcja waveform display w mierniku służy do szybkiego podglądu. Do analizy kształtu przebiegu, częstotliwości i parametrów czasowych w zestawie przeznaczony jest FNIRSI 2C53T.
Jak wykorzystać cały zestaw przy diagnostyce elektroniki?Kamerą termowizyjną można najpierw zlokalizować obszar o nietypowej temperaturze, następnie miernikiem sprawdzić wartości elektryczne i pobór prądu, a oscyloskopem przeanalizować przebiegi w wybranych punktach układu.
Rada eksperta Avifly: Przy szukaniu trudnej usterki zacznij od obserwacji termicznej układu po podaniu zasilania, a dopiero później zawężaj diagnostykę pomiarami napięcia, prądu i przebiegów. Takie podejście pozwala szybciej wskazać obszar wymagający dokładnego sprawdzenia.
