Oscyloskop cyfrowy FNIRSI DST-210 3w1 - multimetr True RMS, 10MHz, 48MSa/s, generator 50kHz

Oscyloskop cyfrowy FNIRSI DST-210 3w1

FNIRSI DST-210 to przenośny przyrząd pomiarowy łączący oscyloskop cyfrowy 10 MHz, multimetr True RMS oraz generator sygnałowy. Próbkowanie 48 MSa/s, kolorowy ekran TFT 2.8 cala i akumulator 3000 mAh pozwalają prowadzić diagnostykę elektroniki bez używania kilku osobnych urządzeń.

Model jest przeznaczony do serwisu elektroniki, prac rozwojowych, nauki i pomiarów warsztatowych. Pokrętło funkcyjne ułatwia zmianę trybu, a funkcje HOLD, rejestracji oraz pomiarów automatycznych wspierają analizę sygnału.

Dla kogo jest ten oscyloskop?

• Naprawiam elektronikę i potrzebuję urządzenia do analizy przebiegów oraz podstawowych pomiarów elektrycznych
• Buduję układy i chcę mierzyć napięcie, prąd, rezystancję, pojemność, częstotliwość i temperaturę
• Potrzebuję przenośnego miernika z własnym zasilaniem do warsztatu, szkoły lub pracy w terenie

Dla kogo NIE jest?

• Analizuję sygnały o częstotliwości przekraczającej pasmo 10 MHz
• Potrzebuję menu w języku polskim - urządzenie obsługuje język angielski i chiński
• Szukam oscyloskopu laboratoryjnego do zaawansowanej analizy szybkich układów cyfrowych

Najważniejsze cechy

• Pasmo 10 MHz i próbkowanie 48 MSa/s - do diagnostyki typowych sygnałów w elektronice, układach sterowania i zasilaczach
• Multimetr True RMS 4.5 cyfry - pomiary napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości, temperatury, diod i ciągłości
• Generator 13 rodzajów przebiegów - zakres do 50 kHz, amplituda 0.1-3.0 V i regulowane wypełnienie
• Pomiary automatyczne - Max, Min, Vavg, RMS, VPP, częstotliwość, okres i współczynnik wypełnienia
• Ekran TFT 2.8 cala z regulacją podświetlenia - czytelny podgląd przebiegów i wyników

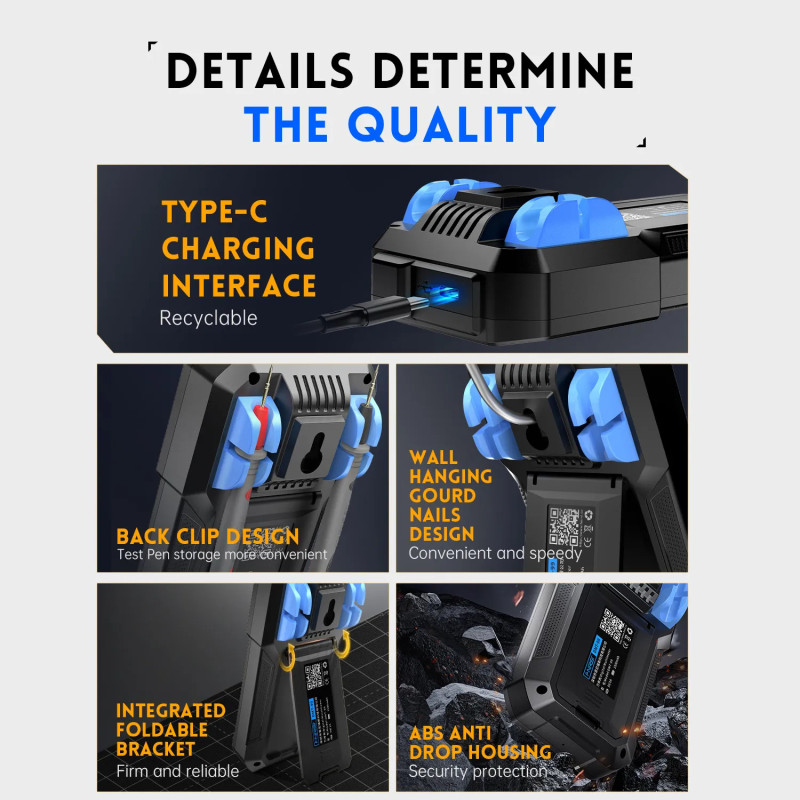

• Akumulator 3000 mAh i ładowanie USB-C 5 V/1 A - wygodna praca poza stanowiskiem laboratoryjnym

Specyfikacja techniczna

• Marka i model: FNIRSI DST-210
• Funkcje: oscyloskop, multimetr, generator sygnałowy
• Ekran: kolorowy TFT 2.8 cala, regulowana jasność
• Zasilanie i ładowanie: USB-C 5 V/1 A
• Akumulator: 3000 mAh
• Deklarowany czas czuwania: do 15 godzin
• Języki menu: angielski, chiński
• Wymiary: około 177.43 x 87.47 x 34.5 mm
• Waga: około 300 g
• Pasmo analogowe: 10 MHz
• Częstotliwość próbkowania: 48 MSa/s
• Impedancja wejściowa: 1 MOhm
• Sprzężenie wejścia: AC/DC
• Zakres z sondą 1:1: 80 Vpp, około +/-40 V
• Zakres z sondą 10:1: 800 Vpp, około +/-400 V
• Czułość pionowa: 10 mV/div-10 V/div dla sondy x1
• Podstawa czasu: 50 ns-20 s
• Wyzwalanie: Auto, Normal, Single, zbocze narastające i opadające
• Pomiar napięcia DC: do 1000 V
• Pomiar napięcia AC: do 750 V
• Pomiar prądu AC/DC: do 9.999 A
• Pomiar rezystancji: 199.99 Ohm-19.999 MOhm
• Pomiar pojemności: 9.999 nF-99.99 mF
• Pomiar częstotliwości: 9.999 Hz-9.999 MHz
• Pomiar temperatury: -55-1300 stopni C
• Test diody, ciągłości i detekcja LIVE: tak
• Generator: 13 typów przebiegów, 0-50 kHz
• Amplituda generatora: 0.1-3.0 V
• Regulacja wypełnienia: 0-100% dla przebiegu prostokątnego i piłokształtnego

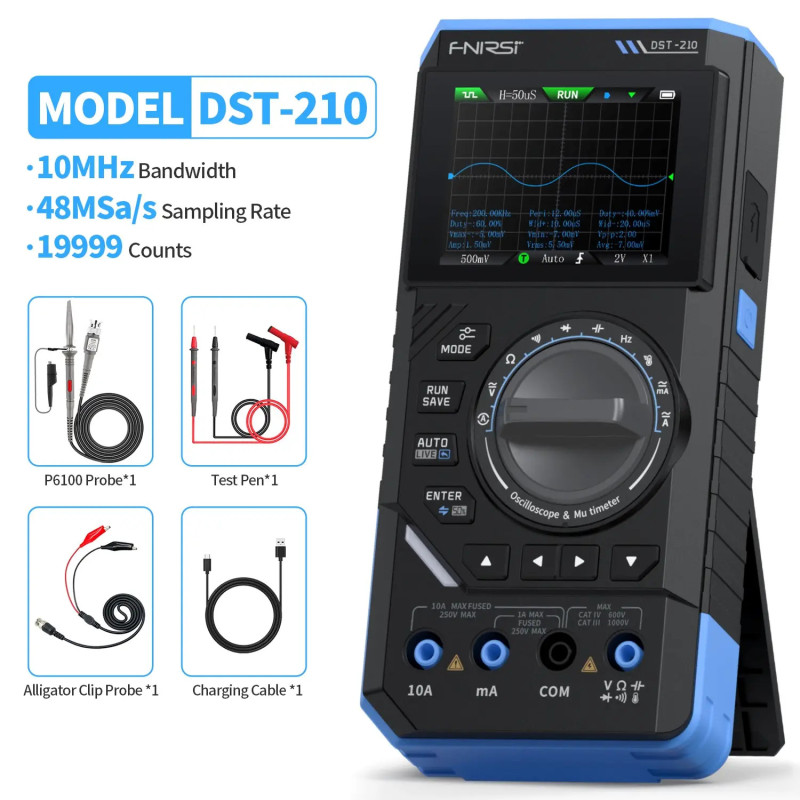

Zawartość zestawu

• 1x miernik FNIRSI DST-210
• 1x przewód pomiarowy z krokodylkami
• 1x komplet przewodów multimetru
• 1x przewód do ładowania
• 1x instrukcja obsługi
• 1x opakowanie

Najczęściej zadawane pytania

DST-210 ma pasmo 10 MHz, próbkowanie 48 MSa/s, podstawę czasu od 50 ns i generator do 50 kHz. DST-201 oferuje pasmo 1 MHz, próbkowanie 5 MSa/s, podstawę czasu od 500 ns i generator do 10 kHz.

Zakres multimetru obejmuje napięcie AC do 750 V, ale przed pomiarem należy sprawdzić kategorię pomiarową urządzenia i przewodów w instrukcji oraz na oznaczeniach obudowy. Producent nie podaje kategorii CAT na stronie produktu.

Producent podaje 80 Vpp, około +/-40 V dla sondy 1:1 oraz 800 Vpp, około +/-400 V dla sondy 10:1. Sonda musi mieć odpowiednie napięcie znamionowe.

Generator oferuje 13 typów przebiegów, zakres 0-50 kHz, amplitudę 0.1-3.0 V i regulację wypełnienia przebiegu prostokątnego oraz piłokształtnego od 0 do 100%.

Rada eksperta Avifly: Przed pomiarem dopasuj przełożenie sondy do ustawienia oscyloskopu. Dla napięć wyższych niż zakres sondy 1:1 zastosuj sondę 10:1 o odpowiednim napięciu znamionowym.

Bezpieczeństwo użytkowania

• Używaj urządzenia w temperaturze od -5 do 40 stopni C i przy wilgotności względnej poniżej 80%.
• Nie używaj miernika w deszczu, mgle ani w wilgotnym otoczeniu.
• Chroń urządzenie przed upadkiem, uderzeniami, naciskiem i bezpośrednim słońcem.
• Przy niskim poziomie akumulatora naładuj urządzenie zgodnym źródłem USB-C 5 V/1 A.
