FNIRSI DS215H to przenośny, dwukanałowy oscyloskop cyfrowy z wbudowanym generatorem sygnałowym DDS, przeznaczony do diagnostyki, serwisowania i projektowania układów elektronicznych. Urządzenie oferuje pasmo 50 MHz, próbkowanie w czasie rzeczywistym 250 MSa/s oraz generator przebiegów pracujący w zakresie do 50 kHz.
Kompaktowa obudowa, masa około 138 g i wbudowany akumulator pozwalają prowadzić pomiary poza stanowiskiem laboratoryjnym. Kolorowy ekran IPS o przekątnej 3,5 cala wyświetla jednocześnie przebiegi z dwóch kanałów oraz podstawowe parametry mierzonego sygnału.
Dwa niezależne kanały umożliwiają równoczesną obserwację dwóch przebiegów. Pozwala to porównywać sygnały przed i za badanym układem, analizować przesunięcie czasowe oraz kontrolować zależności pomiędzy liniami sterującymi.
Próbkowanie w czasie rzeczywistym 250 MSa/s w połączeniu z pasmem analogowym 50 MHz pozwala obserwować szybkie zmiany napięcia występujące w układach cyfrowych, sterownikach, przetwornicach i elektronice użytkowej.
Wbudowany generator DDS obsługuje 13 rodzajów przebiegów w zakresie częstotliwości od 0 do 50 kHz. Częstotliwość można regulować z rozdzielczością 1 Hz, a amplitudę wyjściową w zakresie od 0,1 do 3,0 V.
Regulowane wypełnienie przebiegu prostokątnego w zakresie 0-100% pozwala symulować sygnały sterujące, testować wejścia układów oraz kontrolować reakcję badanego obwodu bez podłączania dodatkowego generatora.
FNIRSI DS215H automatycznie wyświetla podstawowe parametry sygnału, między innymi częstotliwość, okres, napięcie międzyszczytowe, wartości minimalne i maksymalne, wartość średnią, RMS, amplitudę, wypełnienie oraz szerokość impulsu.
Urządzenie obsługuje zapisywanie i późniejsze przeglądanie zrzutów ekranu. Ułatwia to dokumentowanie pomiarów oraz porównywanie przebiegów bez konieczności wykonywania zdjęć wyświetlacza.
Kolorowy ekran IPS o przekątnej 3,5 cala i rozdzielczości 480 x 320 px zapewnia czytelny podgląd dwóch kanałów oraz wyników pomiarów. Jasność podświetlenia można dostosować do warunków pracy.
Obudowa ma wymiary około 66 x 110 x 19,5 mm. Wbudowany akumulator litowy o pojemności 1500 mAh jest ładowany przez USB-C napięciem 5 V / 1 A i zapewnia do około 4 godzin działania według danych producenta.
Parametry oscyloskopu i generatora są takie same w obu wariantach. Wersja Plus pozwala wykorzystać oba kanały z pełnymi sondami bez dokupowania drugiej sondy.

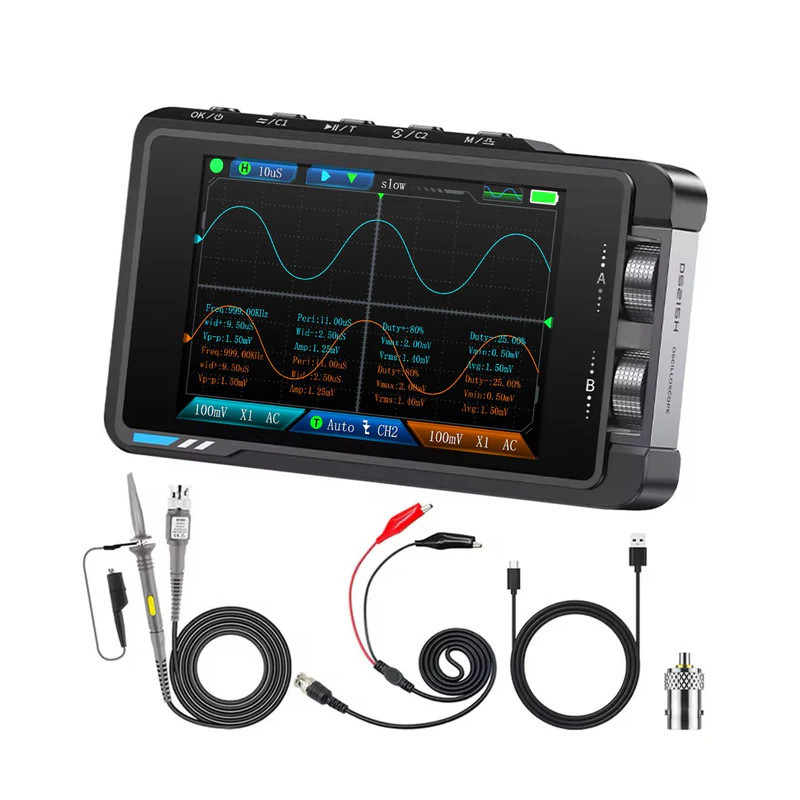

Parametry urządzenia są identyczne. Wersja Standard zawiera jedną sondę i jeden adapter, natomiast wersja Plus zawiera dwie sondy i dwa adaptery, dzięki czemu oba kanały mogą być używane z pełnymi sondami.
Czy FNIRSI DS215H umożliwia pomiar dwóch sygnałów jednocześnie?Tak. Jest to oscyloskop dwukanałowy, który pozwala jednocześnie wyświetlać i porównywać dwa przebiegi.
Czy pasmo oscyloskopu i częstotliwość generatora są takie same?Nie. Pasmo wejściowe oscyloskopu wynosi 50 MHz, natomiast maksymalna częstotliwość wyjściowa wbudowanego generatora DDS wynosi 50 kHz.
Czy urządzenie działa bez stałego podłączenia do zasilania?Tak. Oscyloskop ma wbudowany akumulator litowy 1500 mAh. Producent deklaruje do około 4 godzin działania, zależnie od ustawień i sposobu użytkowania.
Czy można zapisywać wyniki pomiarów?Urządzenie pozwala zapisywać i później przeglądać zrzuty ekranu z przebiegami oraz wynikami pomiarów.
Czy oscyloskop obsługuje sondy 1x i 10x?Tak. W menu urządzenia można wybrać tłumienie sondy 1x lub 10x. Ustawienie w oscyloskopie musi odpowiadać przełącznikowi znajdującemu się na sondzie.
Rada eksperta Avifly: Przed dokładnym pomiarem skompensuj sondę na sygnale testowym i sprawdź, czy ustawienie 1x lub 10x w menu odpowiada ustawieniu przełącznika sondy. Nieprawidłowa konfiguracja powoduje błędne wskazania napięcia.
