Zasilacz laboratoryjny FNIRSI DPS-150 0-30V 5A 150W

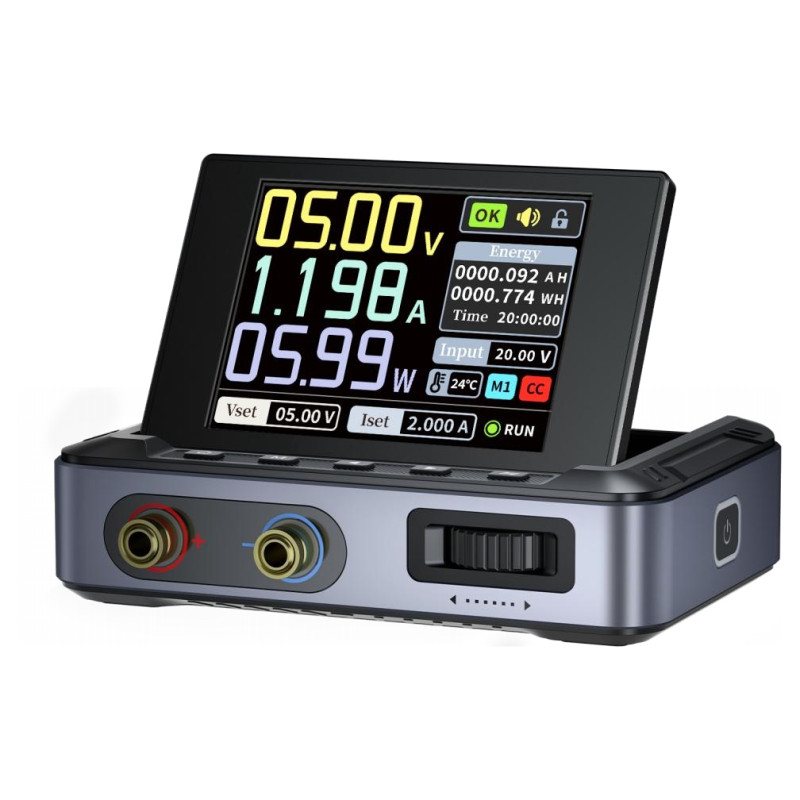

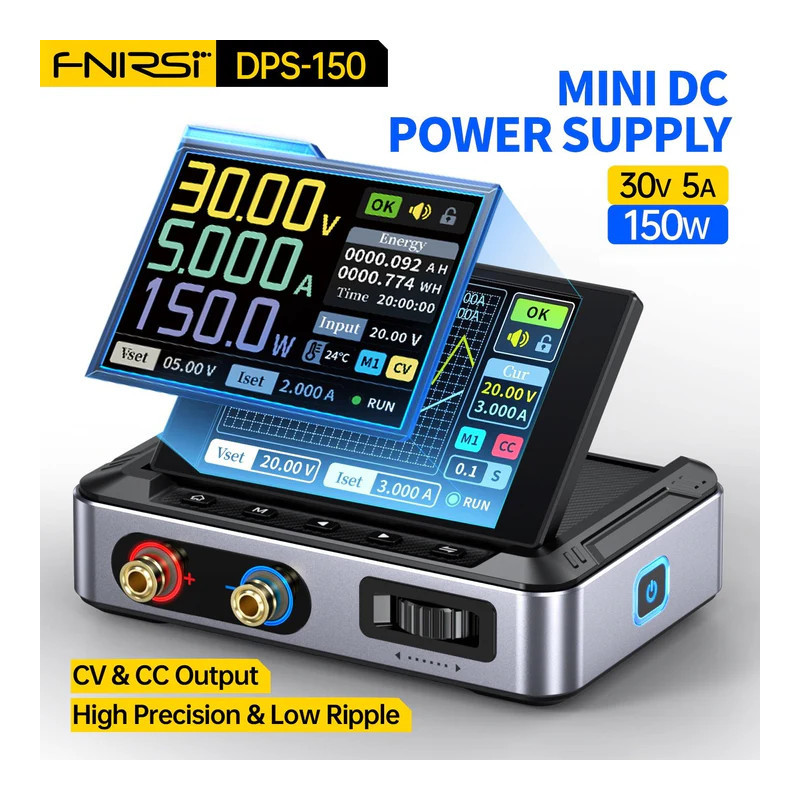

FNIRSI DPS-150 to kompaktowy, cyfrowo sterowany zasilacz laboratoryjny DC do prac serwisowych, testowania elektroniki, prototypowania i zasilania układów na stanowisku warsztatowym. Umożliwia regulację napięcia w zakresie 0-30 V oraz prądu w zakresie 0-5 A, przy maksymalnej mocy wyjściowej 150 W.

Wariant standardowy jest przeznaczony dla użytkowników, którzy mają już własne źródło zasilania wejściowego, np. ładowarkę PD, QC, powerbank lub zasilacz DC. To praktyczne rozwiązanie do mobilnego serwisu, warsztatu FPV, elektroniki hobbystycznej i szybkich testów układów bez zajmowania miejsca przez pełnowymiarowy zasilacz stołowy.

Najważniejsze cechy

• Regulowane wyjście 0-30 V i 0-5 A - pozwala zasilać szeroki zakres układów elektronicznych, modułów, płytek prototypowych i akcesoriów warsztatowych.
• Maksymalna moc 150 W - daje zapas do typowych prac serwisowych, testów obciążeniowych i zasilania urządzeń wymagających większego poboru prądu.
• Dokładność nastawy 0.01 V i 0.001 A - ułatwia precyzyjne ustawienie parametrów przy pracy z delikatną elektroniką.
• Tryby CC i CV - umożliwiają pracę w trybie stałego prądu lub stałego napięcia, zależnie od charakteru podłączonego obciążenia.

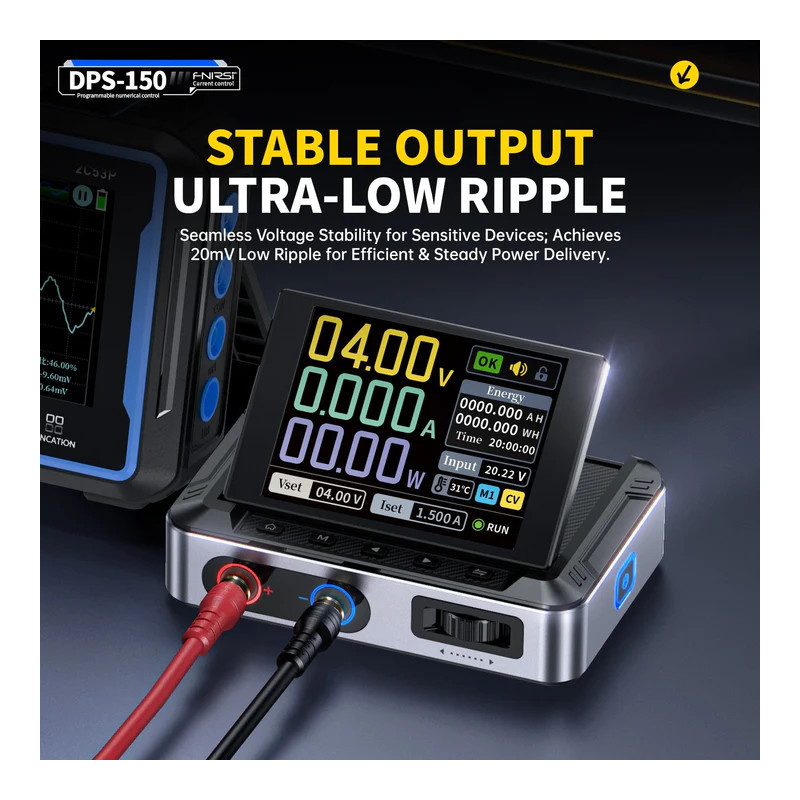

• Tętnienia poniżej 20 mV - ważne przy zasilaniu czułych układów elektronicznych i pomiarach na stanowisku serwisowym.
• Obsługa wejść PD, QC, powerbanków i zasilaczy DC - urządzenie może pracować z różnymi źródłami zasilania, co zwiększa mobilność zestawu.
• Ekran IPS 2.8 cala 320x240 - zapewnia czytelny podgląd parametrów, także w formie wartości liczbowych i krzywych.
• 6 presetów napięcia i prądu - przyspiesza powtarzalne testy, gdy często pracujesz z tymi samymi ustawieniami.
• Wbudowane zabezpieczenia - urządzenie obsługuje ochronę przed przepięciem, nadprądem, zbyt niskim napięciem, przeciążeniem mocą, przegrzaniem, odwrotnym podłączeniem i zwarciem.
• Kompaktowa obudowa 106 x 76 x 28 mm - zasilacz łatwo zmieścić w torbie serwisowej lub na małym stanowisku pracy.

Największe zalety w praktyce

• Mobilne stanowisko zasilania - DPS-150 może działać z ładowarki PD/QC, powerbanku lub zasilacza DC, więc nie wymaga klasycznej, dużej obudowy z transformatorem.
• Szybka diagnostyka elektroniki - ograniczenie prądu pomaga wykrywać zwarcia i kontrolować pobór prądu uruchamianego układu.
• Dobry wybór do serwisu FPV - sprawdzi się przy zasilaniu odbiorników, modułów, elektroniki pomocniczej, LED, małych płytek i układów testowych.
• Czytelny ekran i presety - przy powtarzalnych pracach nie trzeba za każdym razem ustawiać parametrów od zera.

Dla kogo jest ten zasilacz?

• Dla serwisu elektroniki, który potrzebuje małego regulowanego zasilacza DC na biurko lub do pracy mobilnej.
• Dla modelarzy FPV testujących moduły, odbiorniki, płytki, akcesoria i drobną elektronikę warsztatową.
• Dla hobbystów budujących układy elektroniczne i prototypy, gdzie ważna jest regulacja napięcia oraz ograniczenie prądu.
• Dla osób, które mają już mocną ładowarkę PD/QC, powerbank lub zasilacz DC i nie chcą kupować dużego zasilacza stołowego.

Dla kogo NIE jest?

• Nie jest dla osób, które oczekują kompletnego zestawu z adapterem sieciowym - wariant standardowy jest sprzedawany bez adaptera.
• Nie jest klasycznym zasilaczem laboratoryjnym z wbudowanym zasilaniem AC 230 V - wymaga zewnętrznego źródła wejściowego.
• Nie jest dobrym wyborem, jeśli potrzebujesz wyjścia powyżej 30 V, prądu powyżej 5 A lub mocy powyżej 150 W.
• Nie należy go traktować jako uniwersalnej ładowarki akumulatorów bez dodatkowych zabezpieczeń i kontroli procesu ładowania.

Tryby zasilania wejściowego

DPS-150 obsługuje kilka sposobów zasilania wejściowego: ładowarkę PD, ładowarkę QC, powerbank oraz zasilacz DC. Dzięki temu urządzenie można dopasować do warunków pracy - od biurka serwisowego po szybkie testy w terenie.

Producent wskazuje zakres wejściowy DC 5.0-32 V, a w ostrzeżeniach zaleca praktyczny zakres zasilania 5-30 V. Urządzenie pracuje w trybie obniżającym napięcie, dlatego napięcie wejściowe powinno być wyższe niż ustawione napięcie wyjściowe.

Regulacja napięcia i prądu

Zakres wyjściowy 0-30 V oraz 0-5 A pozwala używać zasilacza przy wielu typowych zadaniach warsztatowych. Możesz zasilić niewielki układ, sprawdzić pobór prądu modułu lub stopniowo podnosić napięcie podczas pierwszego uruchomienia elektroniki po naprawie.

Tryb CV utrzymuje ustawione napięcie, a tryb CC ogranicza prąd. To szczególnie ważne przy diagnostyce zwarć, testowaniu płytek po lutowaniu oraz uruchamianiu układów, których zachowania jeszcze nie znasz.

Ekran IPS i obsługa presetów

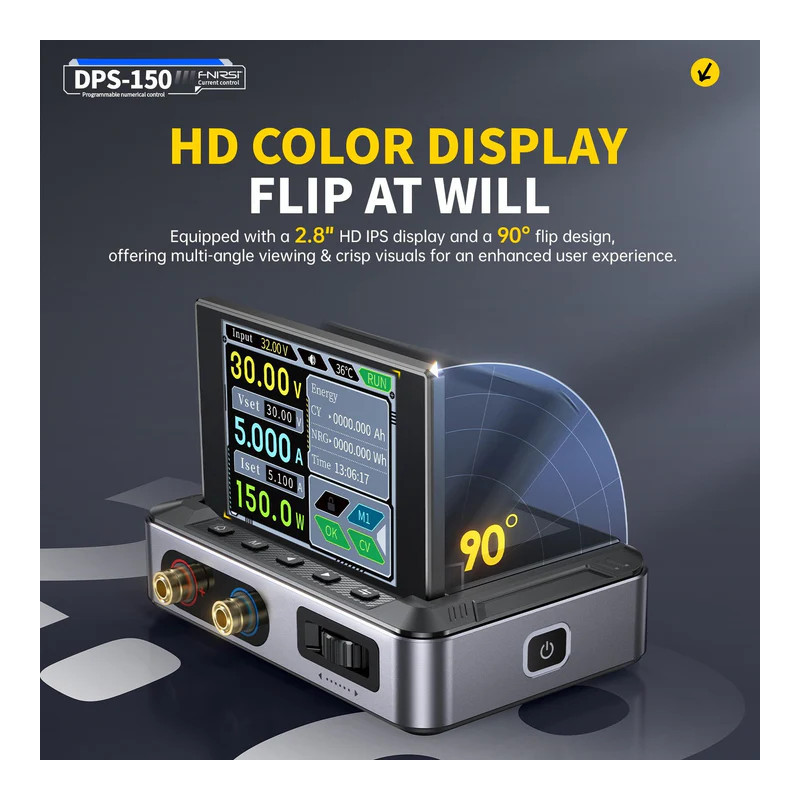

Zasilacz wyposażono w ekran 2.8 cala o rozdzielczości 320 x 240 px. Producent podaje obsługę widoku numerycznego i krzywych, co ułatwia bieżące śledzenie zachowania zasilanego układu.

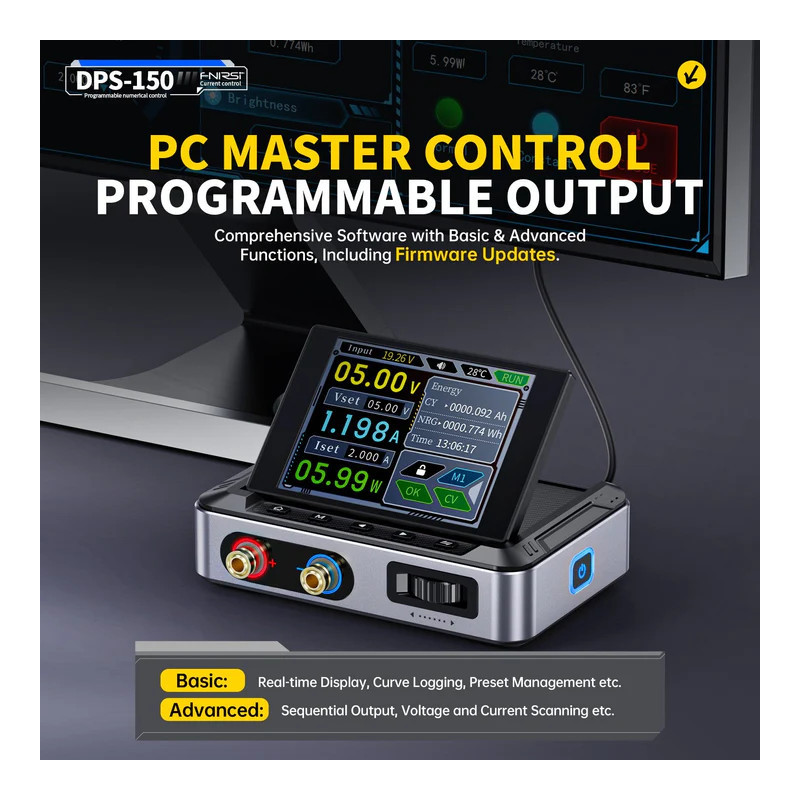

Obsługa 6 zapisanych ustawień napięcia i prądu przyspiesza pracę, gdy często wracasz do tych samych wartości. W praktyce możesz mieć szybki dostęp do typowych napięć dla modułów, płytek i testów serwisowych.

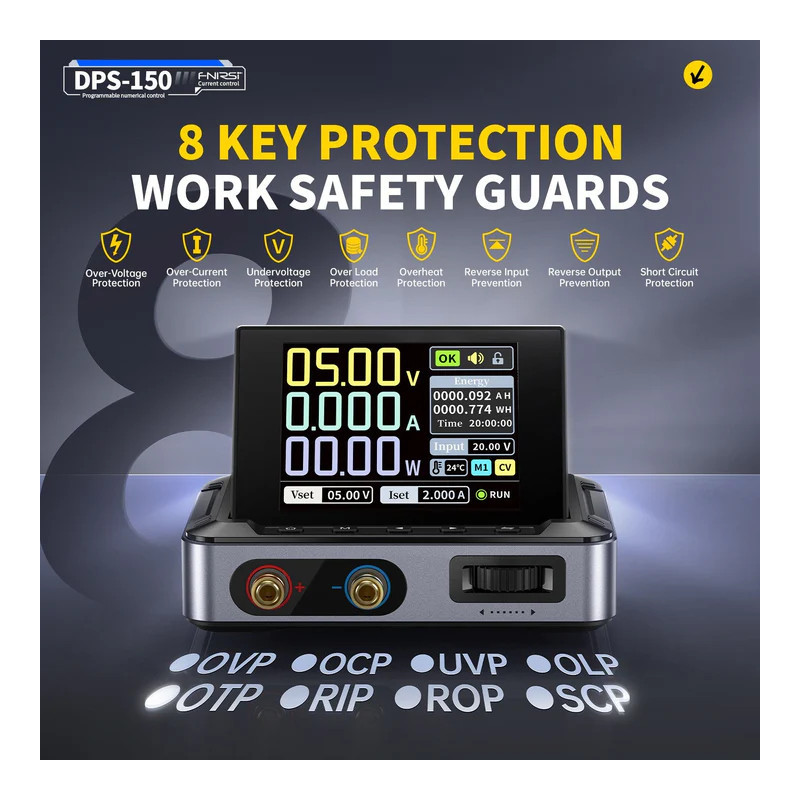

Zabezpieczenia

FNIRSI DPS-150 ma zestaw zabezpieczeń, które ograniczają ryzyko uszkodzenia sprzętu przy błędnym podłączeniu lub przeciążeniu. Jest to szczególnie istotne w serwisie, gdzie testowane układy mogą mieć zwarcia, niestabilne obciążenie albo nieznany pobór prądu.

• Ochrona przed przepięciem.
• Ochrona przed nadprądem.
• Ochrona przed zbyt niskim napięciem.
• Ochrona przed przekroczeniem mocy.
• Ochrona przed przegrzaniem.
• Ochrona przed odwrotną polaryzacją wejścia.
• Ochrona przed odwrotną polaryzacją wyjścia.
• Ochrona przed zwarciem.

Specyfikacja techniczna

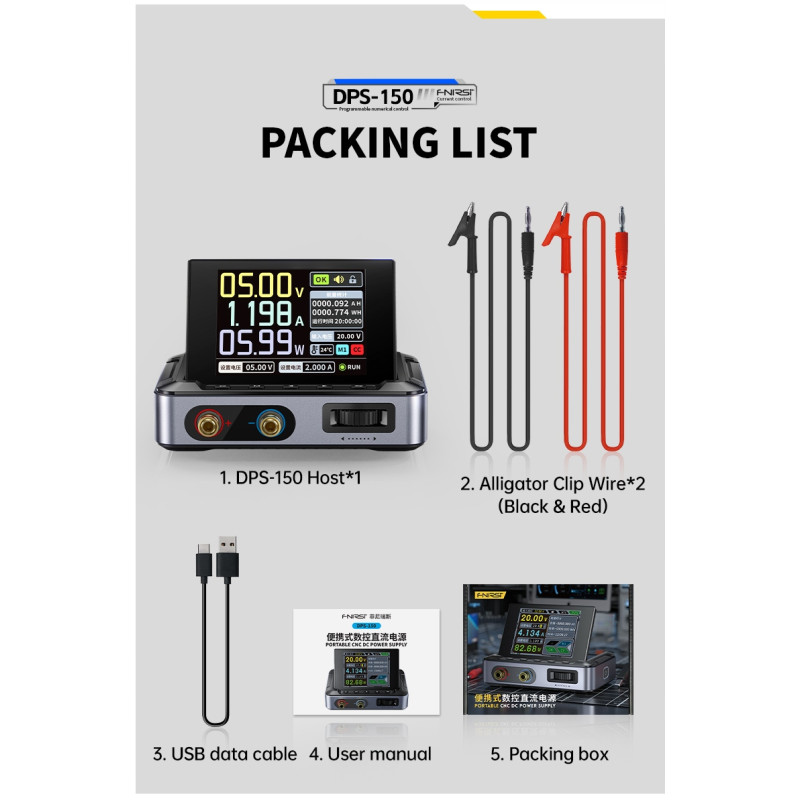

Zawartość zestawu - wariant standardowy

• FNIRSI DPS-150 - jednostka główna x1.
• Przewody z krokodylkami x2 - czarny i czerwony.
• Przewód Micro USB x1.
• Instrukcja obsługi x1.
• Opakowanie x1.

Ważne informacje użytkowe

• Urządzenie pracuje w trybie obniżającym napięcie - napięcie wejściowe musi być wyższe od ustawionego napięcia wyjściowego.
• Nie podłączaj jednocześnie zasilania do dwóch portów wejściowych, ponieważ może to uszkodzić źródło o niższym napięciu.
• Przy obciążeniach indukcyjnych i pojemnościowych producent zaleca podłączyć obciążenie przed włączeniem wyjścia.

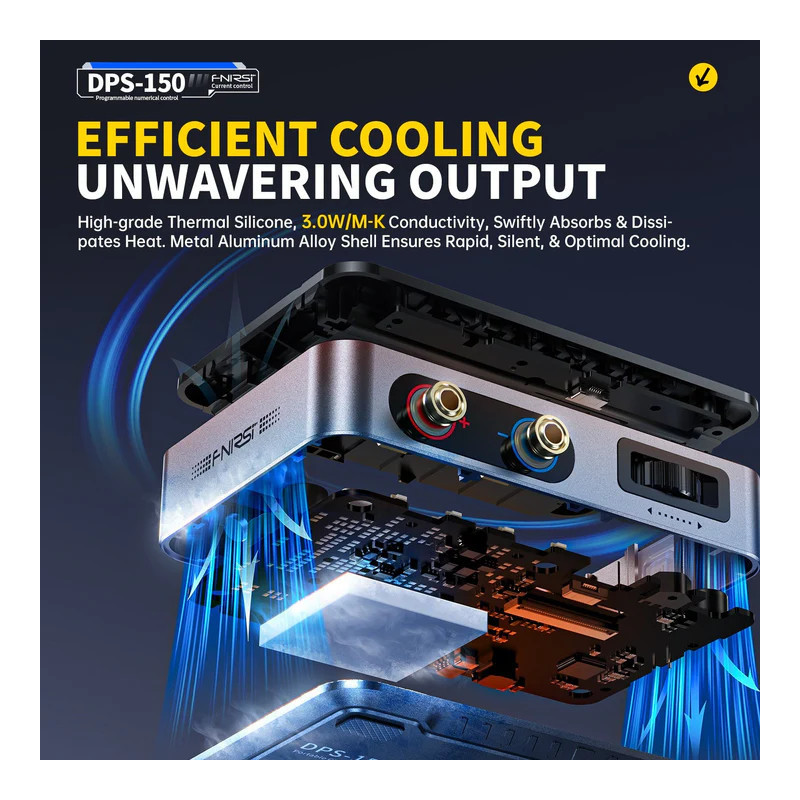

• Podczas pracy z wysoką mocą nagrzewanie jest normalne - używaj zasilacza w dobrze wentylowanym miejscu.
• Przy ładowaniu akumulatorów producent zaleca zastosowanie zabezpieczenia przed prądem wstecznym, np. diody Schottky'ego na wyjściu.

FAQ

Nie samodzielnie. Wariant standardowy jest sprzedawany bez adaptera, więc wymaga zewnętrznego źródła zasilania, np. ładowarki PD, ładowarki QC, powerbanku lub zasilacza DC.

Nie. DPS-150 pracuje w trybie step-down, czyli obniża napięcie. Napięcie wejściowe musi być wyższe niż ustawione napięcie wyjściowe.

Tak, ponieważ obsługuje regulację prądu i tryb CC. Można ustawić ograniczenie prądowe, aby bezpieczniej uruchamiać testowane układy i obserwować pobór prądu.

Tak. Producent podaje zabezpieczenia przed przepięciem, nadprądem, zbyt niskim napięciem, przekroczeniem mocy, przegrzaniem, odwrotnym podłączeniem wejścia i wyjścia oraz zwarciem.

Producent ostrzega, aby przy ładowaniu akumulatorów dodać zabezpieczenie przed prądem wstecznym, np. diodę Schottky'ego. To nie jest automatyczna ładowarka z pełnym algorytmem ładowania pakietów.

Rada eksperta Avifly: Do pierwszego uruchamiania naprawianej elektroniki ustaw niskie ograniczenie prądowe i dopiero potem podnoś napięcie. Przy zwarciu zasilacz szybciej przejdzie w ograniczenie prądu, zamiast od razu oddać pełną moc w uszkodzony układ.
