Moduł ELRS RadioMaster Ranger Nano 2.4GHz LBT - wersja EU, Nano i Combo

Moduł ELRS RadioMaster Ranger Nano 2.4GHz LBT - wersja EU

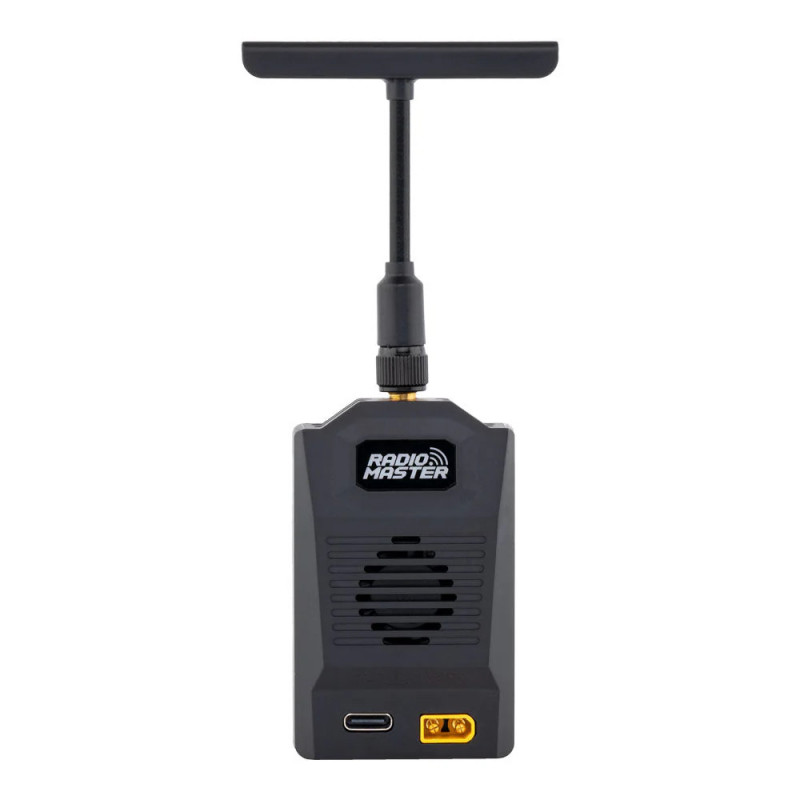

RadioMaster Ranger Nano 2.4GHz LBT to zewnętrzny moduł nadawczy ExpressLRS do aparatur z gniazdem Nano, przeznaczony do modernizacji systemu sterowania RC bez wymiany całej aparatury.

Wersja LBT jest wariantem przeznaczonym do pracy w europejskiej domenie regulacyjnej. Moduł pracuje w paśmie 2400-2480 MHz, obsługuje WiFi, Bluetooth oraz wbudowany ExpressLRS Backpack.

Produkt występuje w dwóch wariantach: Ranger Nano LBT oraz Ranger Nano Combo LBT. Wersja Combo zawiera dodatkowo odbiorniki ELRS 2.4GHz: 2 sztuki RP1 oraz 1 sztukę RP2.

Najważniejsze cechy

• ExpressLRS 2.4GHz - szybki i stabilny link RC do dronów FPV, samolotów RC i innych modeli wymagających niskich opóźnień sterowania.
• Wariant LBT - wersja europejska, przeznaczona do konfiguracji zgodnej z domeną regulacyjną EU.
• Packet rate do 500Hz / F-1000Hz - tryb F-1000Hz wymaga EdgeTX 2.7.1 lub nowszego.
• Wbudowany ExpressLRS Backpack - obsługa funkcji dodatkowych ekosystemu ELRS bez osobnego modułu Backpack.
• WiFi i Bluetooth - wygodniejsza konfiguracja, aktualizacja oraz obsługa funkcji sieciowych modułu.
• Układ RF SX1281IMLTRT - chip radiowy stosowany w systemach ELRS 2.4GHz.

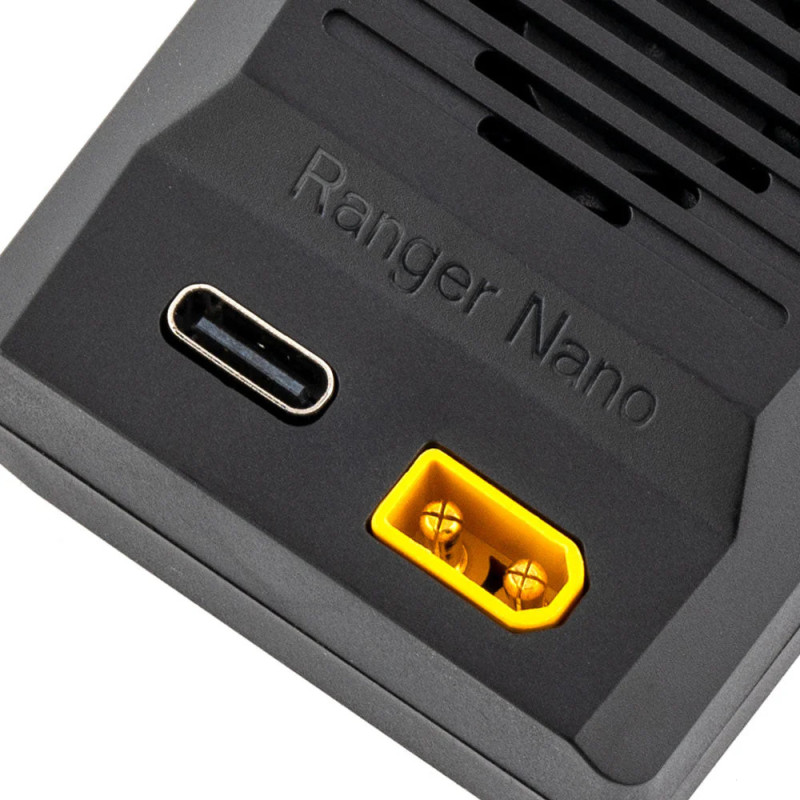

• Zasilanie XT30 DC 6-16.8V - możliwość zasilania z pakietów lub źródeł zgodnych z zakresem napięcia modułu.
• Antena T w zestawie - bazowa antena do pracy dookólnej, dobra jako konfiguracja startowa.
• Chłodzenie o wysokiej sprawności - konstrukcja modułu jest przygotowana do pracy z szybkim linkiem ELRS.

Największe zalety w praktyce

• Nie trzeba kupować nowej aparatury - moduł pozwala dodać ELRS do kompatybilnego radia z gniazdem Nano.
• Lepsza responsywność sterowania - wysokie odświeżanie pakietów ma znaczenie przy lataniu freestyle, racing i dynamicznych modelach FPV.
• Łatwiejsze wdrożenie floty modeli - wariant Combo od razu daje komplet moduł + trzy odbiorniki do kilku modeli.
• Mniejsze ryzyko pomyłki przy zakupie - wersja LBT jest właściwym wyborem, gdy klient szuka europejskiej wersji modułu.

Dla kogo jest ten moduł?

• Dla pilota FPV, który chce przejść na ExpressLRS 2.4GHz bez wymiany aparatury.
• Dla użytkownika aparatury z gniazdem Nano, np. RadioMaster Zorro i podobnych konstrukcji.
• Dla osoby, która potrzebuje europejskiej wersji LBT.
• Dla klienta budującego kilka modeli - w takim przypadku wariant Combo z odbiornikami RP1 i RP2 jest praktyczniejszy.

Dla kogo NIE jest?

• Nie jest to moduł do aparatur z dużym gniazdem JR lub Micro - do takich nadajników należy dobrać Ranger lub Ranger Micro.
• Nie jest to odbiornik montowany w dronie - to moduł nadawczy TX wkładany do aparatury.
• Nie jest to wersja FCC - ten opis dotyczy wariantu LBT EU.
• Nie jest to zestaw z akumulatorem zasilającym - źródło zasilania XT30 należy dobrać osobno.

Warianty produktu

Wariant	Region	Zawartość
Ranger Nano LBT	LBT - wersja europejska	Moduł Ranger Nano + antena T
Ranger Nano Combo LBT	LBT - wersja europejska	Moduł Ranger Nano + antena T + 2 x RP1 + 1 x RP2

Specyfikacja techniczna

Parametr	Wartość
Produkt	Ranger Nano Module
System RC	ExpressLRS
Pasmo	2.4GHz
Zakres częstotliwości	2400 MHz - 2480 MHz
Wariant regionu	LBT - wersja europejska
Regulatory domain według specyfikacji	ISM2400
MCU główny	ESP32
MCU pomocniczy / Backpack	ESP8285
Chip RF	SX1281IMLTRT
Maksymalny packet rate	500Hz / F-1000Hz
Wymaganie dla F-1000Hz	EdgeTX 2.7.1 lub nowszy
Minimalny receiver refresh rate	25Hz
WiFi	Tak
Bluetooth	Tak
ExpressLRS Backpack	Wbudowany
Zasilanie XT30	DC 6V - 16.8V
Masa z anteną	48 g
Masa bez anteny	39 g
Wymiary z anteną T	136 x 42 x 26 mm
Wymiary bez anteny	74 x 42 x 26 mm
Typ gniazda aparatury	Nano module bay

Zawartość zestawu - Ranger Nano LBT

• 1 x moduł RadioMaster Ranger Nano 2.4GHz ELRS LBT
• 1 x antena T 2.4GHz

Zawartość zestawu - Ranger Nano Combo LBT

• 1 x moduł RadioMaster Ranger Nano 2.4GHz ELRS LBT
• 1 x antena T 2.4GHz
• 2 x odbiornik RadioMaster RP1 ExpressLRS 2.4GHz Nano
• 1 x odbiornik RadioMaster RP2 ExpressLRS 2.4GHz Nano

Kompatybilność i montaż

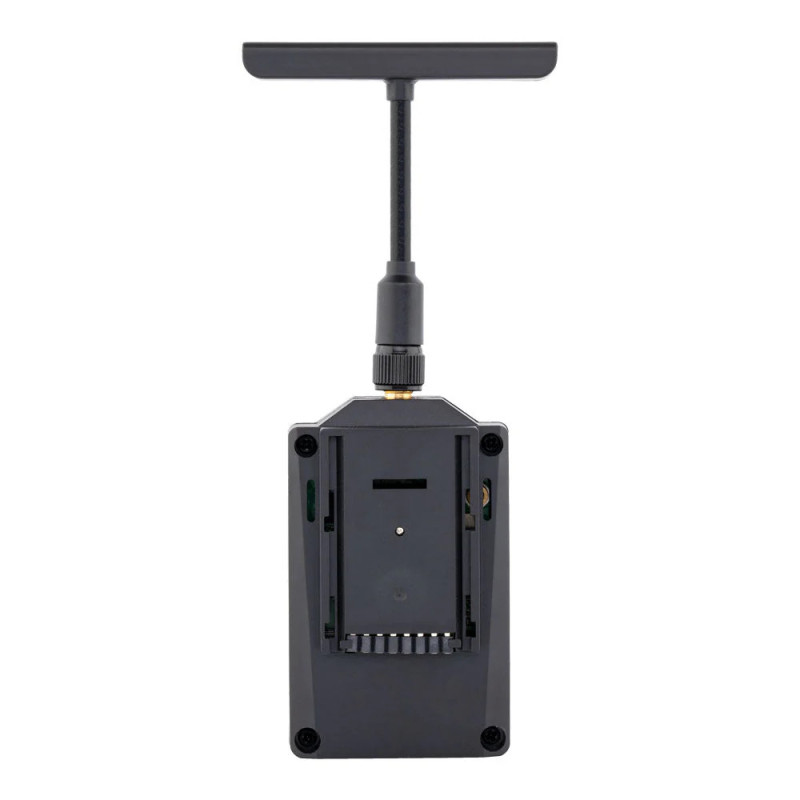

Moduł jest przeznaczony do aparatur z gniazdem Nano. Producent wskazuje kompatybilność m.in. z RadioMaster Zorro. W przypadku aparatur z większym gniazdem JR lub Micro należy wybrać odpowiednią wersję modułu Ranger albo Ranger Micro.

Zasilanie odbywa się przez złącze XT30 w zakresie DC 6V - 16.8V. Przed pierwszym użyciem należy dobrać źródło zasilania zgodne z tym zakresem i sprawdzić konfigurację ExpressLRS w aparaturze.

FAQ - najczęściej zadawane pytania

Czy RadioMaster Ranger Nano LBT pasuje do każdej aparatury?

Nie. Ten moduł pasuje do aparatur z gniazdem Nano. Jeśli radio ma gniazdo JR lub Micro, należy dobrać inną wersję modułu z serii Ranger.

Czym różni się Ranger Nano LBT od Ranger Nano Combo LBT?

Wersja Ranger Nano LBT zawiera moduł i antenę T. Wersja Combo LBT zawiera dodatkowo 2 odbiorniki RP1 oraz 1 odbiornik RP2, więc jest wygodniejsza przy budowie lub modernizacji kilku modeli.

Czy tryb F-1000Hz działa od razu?

Tryb F-1000Hz wymaga EdgeTX 2.7.1 lub nowszego. Jeśli aparatura ma starsze oprogramowanie, przed konfiguracją warto wykonać aktualizację.

Czy moduł ma WiFi i Bluetooth?

Tak. RadioMaster Ranger Nano obsługuje WiFi i Bluetooth, co ułatwia konfigurację oraz pracę z funkcjami ekosystemu ExpressLRS.

Rada eksperta Avifly: Jeśli klient kupuje wersję bez Combo, od razu podepnij jako produkt powiązany odbiornik ELRS 2.4GHz. Sam moduł TX nie wystarczy do modernizacji drona - w modelu musi być kompatybilny odbiornik RX.
