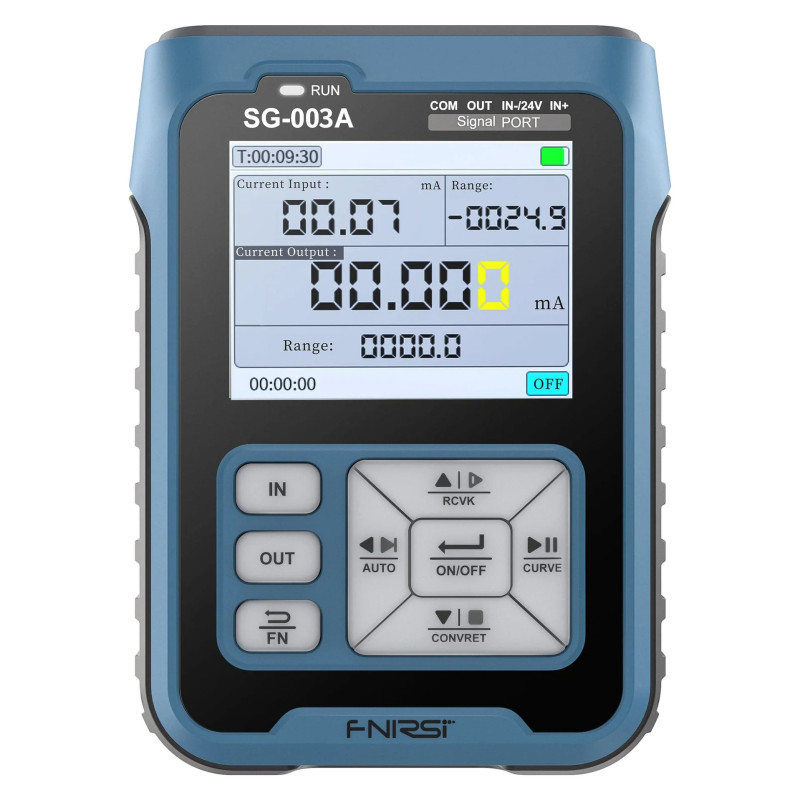

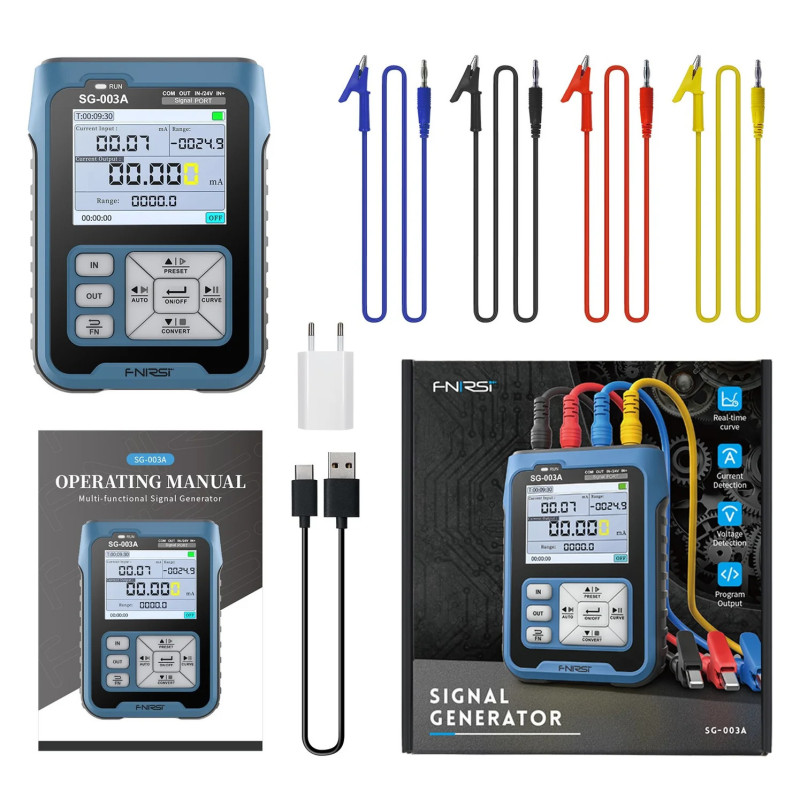

FNIRSI SG-003A to przenośny generator sygnałów i kalibrator procesowy do debugowania układów PLC, aparatury pomiarowej, zaworów elektrycznych oraz torów wejścia-wyjścia w automatyce przemysłowej. Urządzenie obsługuje sygnały prądowe, napięciowe, częstotliwościowe oraz PWM, dzięki czemu sprawdza się przy uruchamianiu, diagnostyce i symulacji sygnałów sterujących.
Model SG-003A łączy funkcje generatora, wejściowego miernika sygnałów i konwertera sygnałów w jednej kompaktowej obudowie. Zakresy 0-24mA, 0-24V, wejście napięciowe do 30V oraz wyjście częstotliwościowe do 9999Hz pozwalają pracować z typowymi sygnałami spotykanymi w automatyce, serwisie i warsztacie elektronika.
Podczas serwisu automatyki często trzeba sprawdzić wejście PLC, zawór, przetwornik lub moduł pomiarowy bez pełnego uruchamiania instalacji. SG-003A pozwala zadać określony sygnał prądowy, napięciowy albo impulsowy i sprawdzić, jak reaguje badany element.
Urządzenie potrafi prezentować sygnały jako wartości fizyczne lub inżynierskie. Przykładowo sygnał 4-20mA może odpowiadać zakresowi 0-100, gdzie 4mA oznacza 0, 12mA oznacza 50, a 20mA oznacza 100. To ułatwia pracę z aparaturą procesową, gdzie liczy się nie tylko sam prąd, ale też odpowiadająca mu wartość procesowa.
SG-003A obsługuje automatyczną zmianę sygnału według ustawionych parametrów. Dostępne są tryby narastania, opadania i cyklu. W praktyce pozwala to sprawdzić, czy regulator, sterownik lub wejście analogowe reaguje prawidłowo na zmieniający się sygnał.
Generator może konwertować sygnał wejściowy na sygnał wyjściowy w innej postaci. Producent podaje przykład przekształcenia sygnału częstotliwościowego 0-1000Hz na sygnał prądowy 4-20mA. To przydatne przy testowaniu układów, które muszą współpracować z różnymi standardami sygnałów.

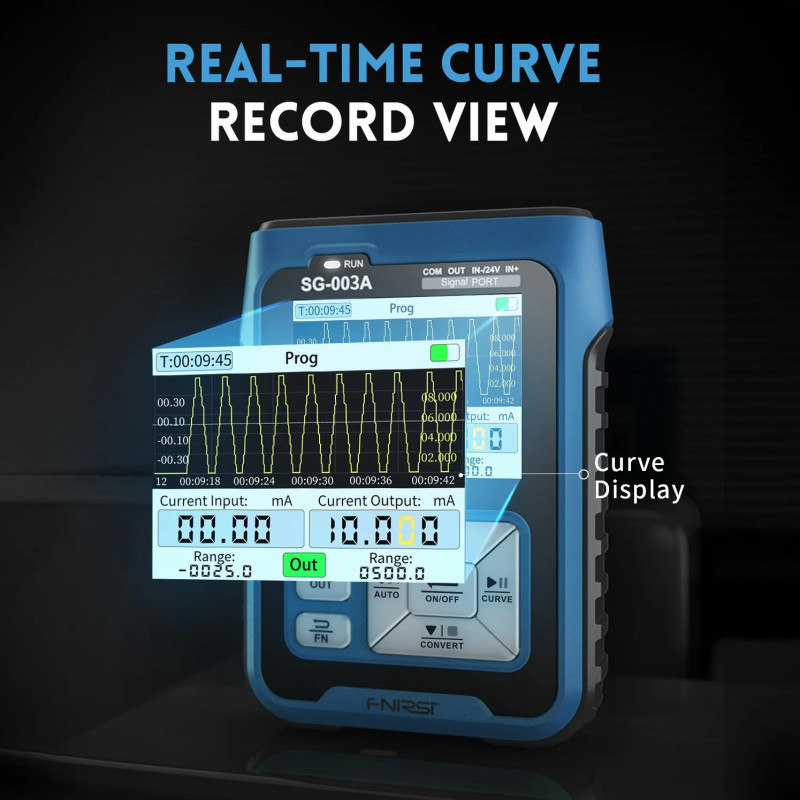

Funkcja krzywej w czasie rzeczywistym pokazuje trend zmian sygnału wejściowego i wyjściowego. Czas próbkowania krzywej można ustawić, a urządzenie automatycznie dopasowuje zakres wykresu do wartości minimalnych i maksymalnych. To przyspiesza diagnostykę, gdy problem występuje tylko podczas zmiany sygnału.
Wbudowany akumulator litowy 3.7V 3000mAh pozwala używać urządzenia poza stanowiskiem laboratoryjnym. Producent deklaruje czas czuwania do 26 godzin oraz około 8-10 godzin pracy przy ciągłym wyjściu 20mA, zależnie od sposobu użytkowania.
| Parametr | Wartość |
|---|---|
| Marka | FNIRSI |
| Model | SG-003A |
| Typ urządzenia | Generator sygnałów / kalibrator procesowy |
| Aktywne wyjście prądowe | 0-24mA |
| Rozdzielczość aktywnego wyjścia prądowego | 0.01mA |
| Dokładność aktywnego wyjścia prądowego | ±(0.1% + 0.005) |
| Maksymalne obciążenie aktywnego wyjścia prądowego | 750Ω |
| Pasywne wyjście prądowe | 0-24mA |
| Rozdzielczość pasywnego wyjścia prądowego | 0.01mA |
| Dokładność pasywnego wyjścia prądowego | ±(0.1% + 0.005) |
| Zewnętrzne zasilanie dla pasywnego wyjścia prądowego | 0-30V |
| Wyjście napięciowe | 0-24V |
| Rozdzielczość wyjścia napięciowego | 0.01V |
| Dokładność wyjścia napięciowego | ±(0.1% + 0.005) |
| Pętla 24V | 0-24mA |
| Rozdzielczość pętli 24V | 0.01mA |
| Dokładność pętli 24V | ±(0.1% + 0.005) |
| Wyjście częstotliwościowe/PWM | 0-9999Hz |
| Rozdzielczość wyjścia częstotliwościowego/PWM | 5 cyfr |
| Dokładność wyjścia częstotliwościowego/PWM | ±2% |
| Wejście prądowe | 0-24mA |
| Rozdzielczość wejścia prądowego | 0.01mA |
| Dokładność wejścia prądowego | ±(0.1% + 0.005) |
| Wejście napięciowe | 0-30V |
| Rozdzielczość wejścia napięciowego | 0.01V |
| Dokładność wejścia napięciowego | ±(0.1% + 0.005) |
| Akumulator | 3.7V 3000mAh, litowy |
| Ładowanie | USB-C, 5V |
| Czas ładowania | 4-6 godzin |
| Czas czuwania | 26 godzin |
| Czas pracy | około 8-10 godzin przy ciągłym wyjściu 20mA |

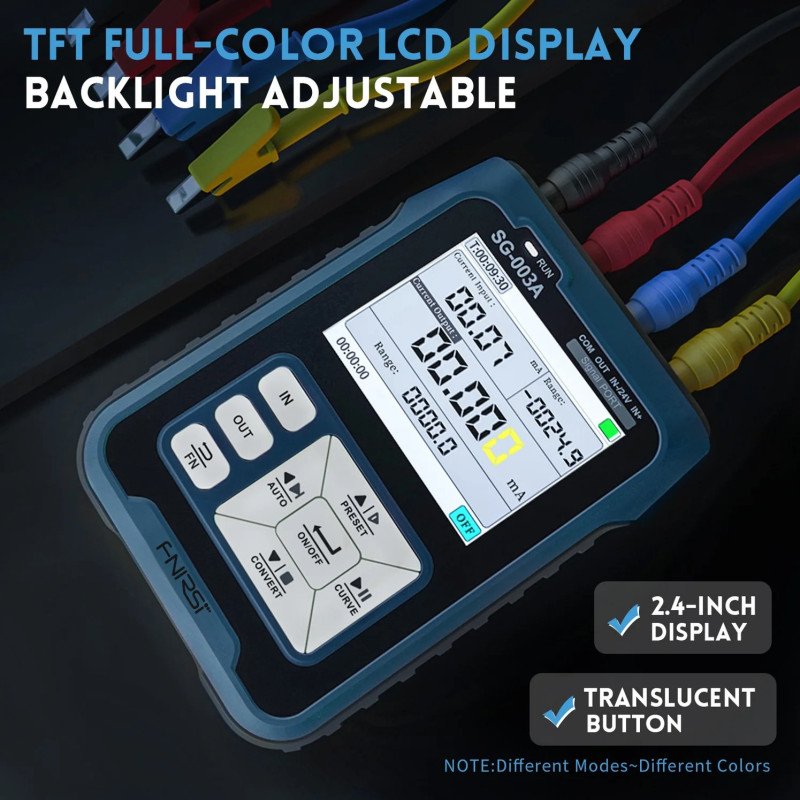

| Ekran | 2.4 cala TFT full color LCD |
| Rozdzielczość ekranu | 240 x 320 px |
| Maksymalny pobór mocy | 0.32W |
| Komunikacja | RS485 |
| Modbus Slave | Tak |
| Aktualizacja firmware | USB, emulowany dysk U |
| Programowalne automatyczne wyjście | Tak |
| Preset output | Tak, 4 grupy wartości |
| Liniowa konwersja sygnału | Tak |
| Output timing | Tak |
| Wykres w czasie rzeczywistym | Tak |
| Wymiary | 82 x 27 x 112mm |
| Masa | 165g |
| Warunki pracy | -5 do 40C, wilgotność względna do 80% |

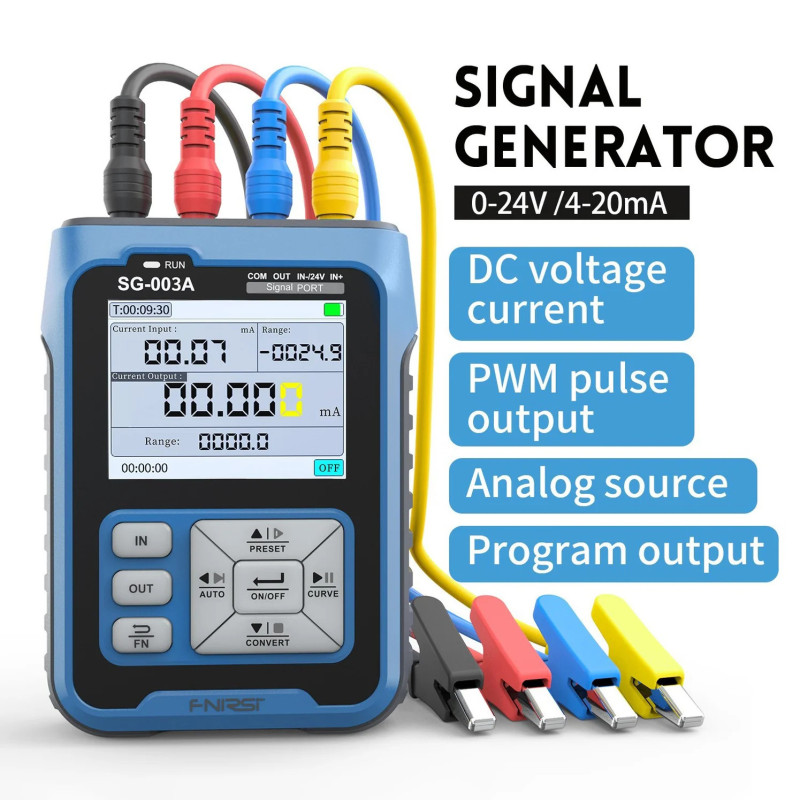

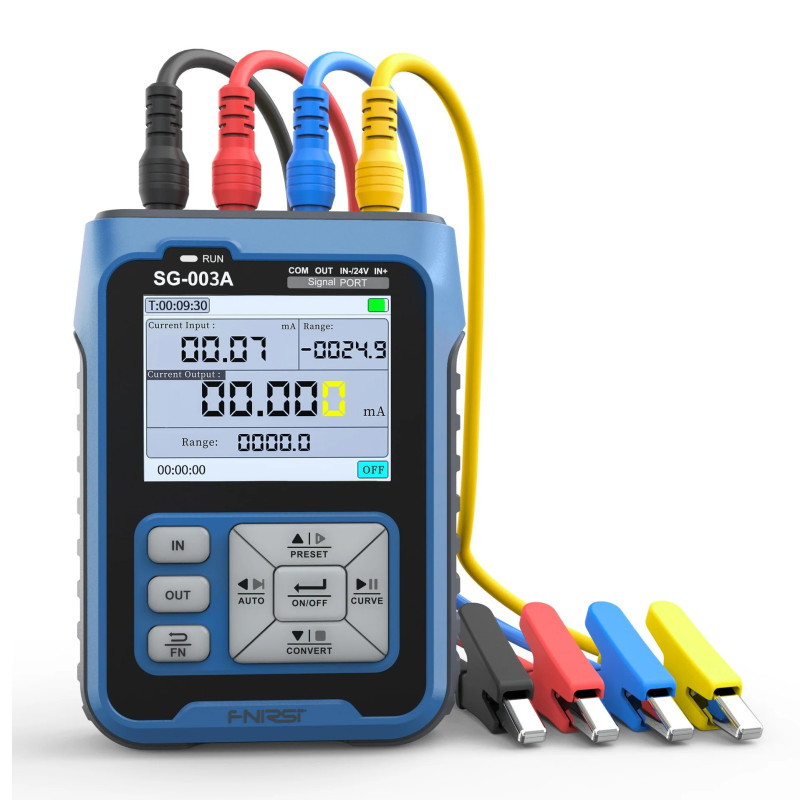

FNIRSI SG-003A wykorzystuje cztery kolorowe porty. Według producenta czerwony port OUT oraz czarny COM tworzą port wyjściowy. Żółty IN+ i niebieski IN- tworzą port wejściowy. Niebieski port pełni także funkcję alternatywną i może zostać przełączony jako zasilanie testowe 24V.
Taki układ ułatwia szybką orientację podczas pracy z sygnałami prądowymi i napięciowymi. Kolory przewodów odpowiadają funkcjom portów, co zmniejsza ryzyko błędnego podłączenia w trakcie diagnostyki.
Tak. Urządzenie obsługuje wyjścia i wejścia prądowe w zakresie 0-24mA, więc może być używane do pracy z typowym zakresem procesowym 4-20mA.
Czy SG-003A może generować sygnał PWM?Tak. Model SG-003A obsługuje wyjście częstotliwościowe/PWM w zakresie 0-9999Hz. Producent podaje możliwość osobnego ustawiania częstotliwości i wypełnienia PWM.
Czy urządzenie komunikuje się z PLC?Tak. FNIRSI SG-003A obsługuje komunikację RS485 oraz tryb Modbus Slave, co pozwala na współpracę z oprogramowaniem konfiguracyjnym lub sterownikiem PLC.
Jak długo działa SG-003A na akumulatorze?Producent podaje czas czuwania do 26 godzin oraz około 8-10 godzin pracy przy ciągłym wyjściu 20mA. Rzeczywisty czas pracy zależy od ustawień i sposobu użycia.
Czy FNIRSI SG-003A zastępuje oscyloskop?Nie. SG-003A służy do generowania, pomiaru i konwersji sygnałów procesowych. Do analizy kształtu przebiegów w czasie nadal potrzebny jest oscyloskop.
Rada eksperta Avifly: Przy pierwszym uruchomieniu sprawdź funkcję każdego portu przed podłączeniem do badanego układu. W automatyce pomylenie wejścia, wyjścia i COM może dać błędną diagnozę, nawet jeśli sam generator działa poprawnie.
