Heltec HT-M01S V2 - wewnętrzna bramka LoRaWAN EU868 (ESP32, SX1303)

Bramka LoRaWAN Heltec HT-M01S V2 EU868

Heltec HT-M01S V2 to wewnętrzna bramka LoRaWAN pracująca w paśmie 863-870 MHz EU868, wyposażona w koncentrator Semtech SX1303 + SX1250 oraz mikrokontroler ESP32-D0WDQ6. Obsługuje 8 kanałów uplink i 1 kanał downlink, a połączenie z serwerem sieciowym może realizować przez Wi-Fi lub Ethernet.

Konstrukcja oparta na ESP32 nie wymaga osobnego komputera z systemem Linux. Bramka jest przeznaczona do budowy infrastruktury LoRaWAN w domu, warsztacie, laboratorium, biurze, magazynie i innych instalacjach wewnętrznych.

Dla kogo jest ta bramka?

• Buduję własną sieć LoRaWAN w paśmie EU868
• Potrzebuję wielokanałowej bramki do czujników i urządzeń IoT
• Chcę połączyć bramkę z serwerem takim jak The Things Stack lub ChirpStack
• Potrzebuję możliwości podłączenia sieci przez Wi-Fi lub przewodowy Ethernet

Dla kogo NIE jest?

• Potrzebuję urządzenia przeznaczonego do bezpośredniego montażu na zewnątrz - producent określa HT-M01S V2 jako bramkę indoor bez deklarowanej wodoodporności
• Moja instalacja pracuje w paśmie US915 lub innym paśmie wymagającym innego wariantu sprzętowego
• Szukam pojedynczego modułu LoRa do komunikacji punkt-punkt zamiast pełnej bramki LoRaWAN

Najważniejsze cechy

• SX1303 + SX1250 - koncentrator LoRa zapewniający 8 kanałów odbiorczych uplink i 1 kanał downlink
• EU868 863-870 MHz - wariant przeznaczony do europejskiego pasma LoRaWAN
• ESP32-D0WDQ6 - sterowanie bramką bez konieczności stosowania osobnego komputera z systemem Linux
• Wi-Fi 802.11 b/g/n - bezprzewodowe połączenie z siecią lokalną

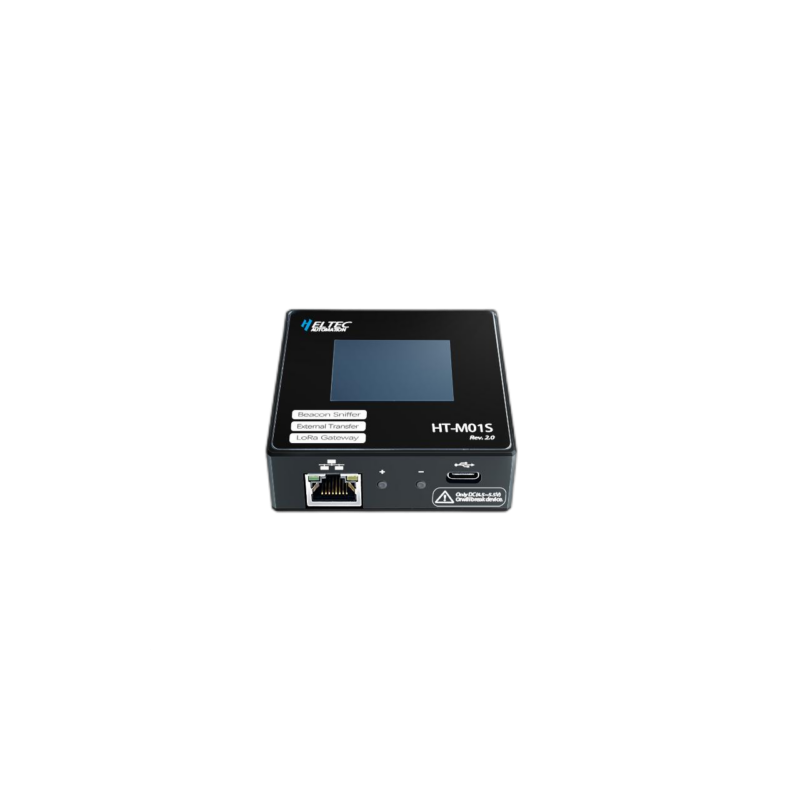

• Ethernet RJ45 100M - możliwość wykorzystania przewodowego połączenia sieciowego

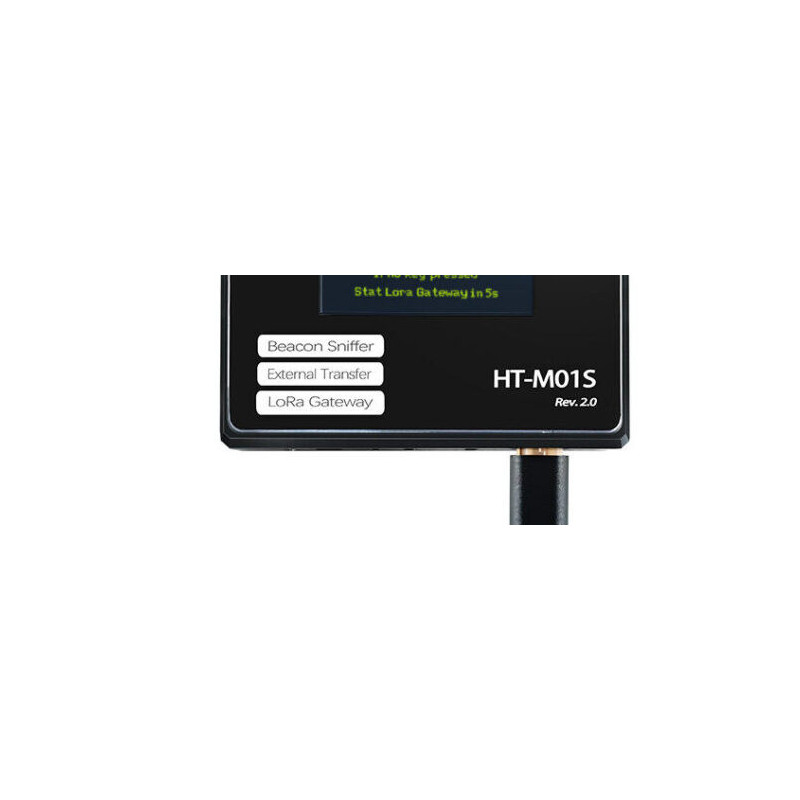

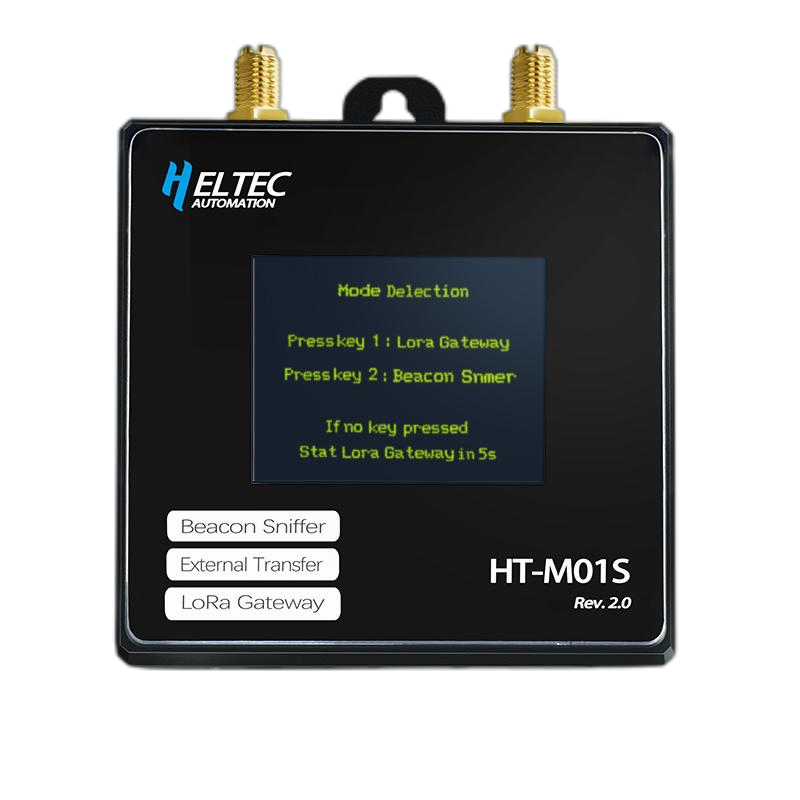

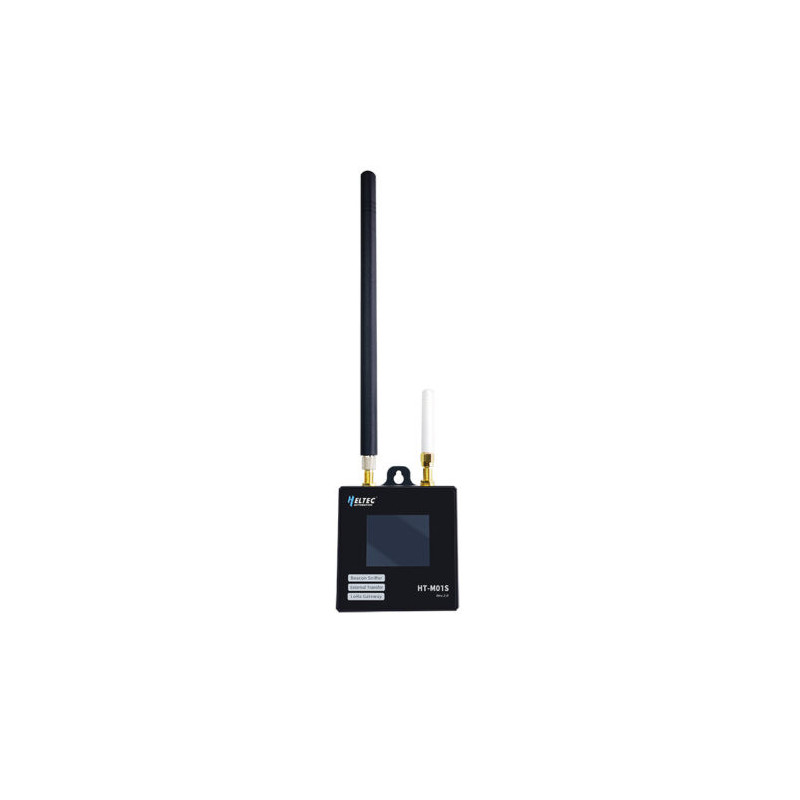

• Wyświetlacz 1,8 cala - prezentuje m.in. identyfikator urządzenia, adres IP i informacje o transmisji
• USB-C 5 V - standardowe zasilanie urządzenia
• Aktualizacja firmware dostępna przez OTA lub USB

Połączenie z serwerem LoRaWAN

HT-M01S V2 może współpracować z serwerami sieci LoRaWAN. Dokumentacja producenta opisuje konfigurację między innymi z The Things Network / The Things Stack oraz ChirpStack. Parametry serwera, pasma i kanałów konfiguruje się w interfejsie bramki.

Specyfikacja techniczna

• Producent: Heltec Automation
• Model: HT-M01S Rev. 2.0
• MCU: ESP32-D0WDQ6
• Koncentrator LoRa: Semtech SX1303 + SX1250
• Kanały: 8 x uplink, 1 x downlink
• Pasmo wariantu: 863-870 MHz EU868
• Obsługiwane klasy LoRaWAN: Class A, Class C
• Maksymalna moc TX: +27 +/- 2 dBm
• Maksymalna czułość odbiornika: -139 dBm
• Wi-Fi: 802.11 b/g/n
• Ethernet: RJ45 100M
• Zasilanie: USB-C 5 V DC
• Pobór prądu TX maks.: około 550 mA
• Pobór prądu RX: około 120 mA
• Pobór prądu w trybie standby: 7,5 mA
• Temperatura pracy: -20 do +70 C
• Wilgotność pracy: 10-90%, bez kondensacji
• Wymiary: 70 (+11) x 70 x 23 mm
• Materiał obudowy: aluminium
• Panel przedni: szkło hartowane
• Wyświetlacz: 1,8 cala TFT
• Aktualizacja firmware: OTA lub USB

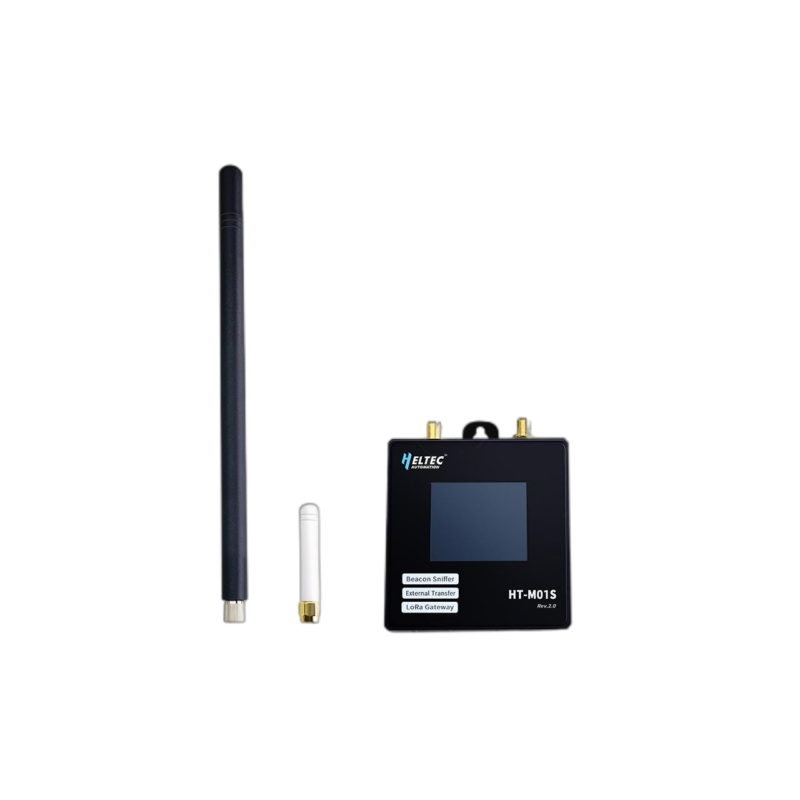

Zawartość zestawu

• 1 x bramka LoRaWAN Heltec HT-M01S V2
• 1 x przewód USB Type-C
• 1 x antena Wi-Fi
• 1 x antena LoRa

Najczęściej zadawane pytania

Tak. Dokumentacja Heltec opisuje konfigurację bramki z The Things Network i The Things Stack oraz rejestrację urządzenia przy użyciu jego Gateway EUI.

Nie. Producent stosuje różne warianty sprzętowe dla poszczególnych zakresów częstotliwości. Ta wersja pracuje w zakresie 863-870 MHz i jest przeznaczona między innymi dla EU868.

Nie. HT-M01S V2 wykorzystuje mikrokontroler ESP32 jako główny układ sterujący i nie wymaga osobnego systemu Linux do standardowej pracy bramki.

Nie bez dodatkowej ochrony. Producent określa urządzenie jako bramkę do zastosowań wewnętrznych i nie deklaruje wodoodporności obudowy.

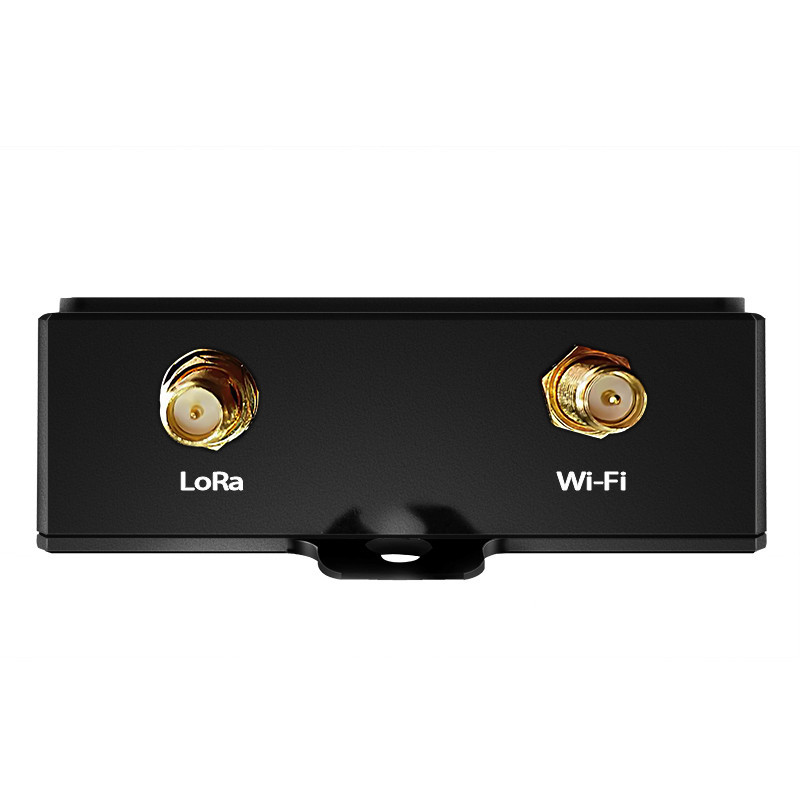

Rada eksperta Avifly: Przed uruchomieniem bramki podłącz antenę LoRa oraz antenę Wi-Fi do właściwych złączy. Przy planowaniu instalacji zwróć szczególną uwagę na położenie anteny LoRa, ponieważ jej lokalizacja ma istotny wpływ na rzeczywisty zasięg sieci.
