Heltec Mesh Node T114 nRF52840 SX1262 LoRa Node EU868 z TFT i GPS

Moduł LoRa Heltec Mesh Node T114 EU868 z GPS i TFT

Heltec Mesh Node T114 to energooszczędny moduł LoRa pracujący w europejskim paśmie 863-870 MHz (EU868), oparty na mikrokontrolerze Nordic nRF52840 oraz układzie radiowym Semtech SX1262. Sprzedawana wersja jest wyposażona w kolorowy wyświetlacz TFT 1,14 cala oraz moduł GNSS L76K, dzięki czemu nadaje się między innymi do budowy węzłów Meshtastic, trackerów oraz urządzeń telemetrycznych LoRaWAN.

T114 został zaprojektowany z naciskiem na niski pobór energii. W trybie głębokiego uśpienia LoRaWAN pobór wynosi około 11 uA, a w trybie uśpienia trackera Meshtastic około 22 uA. Płytka może być zasilana przez USB-C, akumulator LiPo 1S lub zewnętrzny panel solarny.

Dla kogo jest Heltec Mesh Node T114?

• Dla osób budujących własny węzeł Meshtastic działający w paśmie EU868
• Dla projektów telemetrycznych LoRa i LoRaWAN wymagających niskiego poboru energii
• Dla trackerów wykorzystujących pozycjonowanie GNSS
• Dla projektów pracujących z akumulatora LiPo lub zasilania solarnego

Dla kogo NIE jest?

• Dla projektów wymagających komunikacji Wi-Fi - T114 nie posiada modułu Wi-Fi
• Dla urządzeń przeznaczonych na pasma LoRa inne niż EU868 - sprzedawany wariant pracuje w zakresie 863-870 MHz
• Dla projektów wymagających mikrokontrolera ESP32 - T114 wykorzystuje Nordic nRF52840

nRF52840 i SX1262

Sercem modułu jest Nordic nRF52840 obsługujący Bluetooth 5 oraz Bluetooth Mesh. Komunikację dalekiego zasięgu zapewnia układ Semtech SX1262. Maksymalna moc nadawcza LoRa wynosi 21 +/- 1 dBm, a maksymalna czułość odbiornika sięga -135 dBm przy SF12 i BW 125 kHz.

Niski pobór energii

• Deep sleep LoRaWAN: około 11 uA - istotne przy projektach pracujących długo bez stałego zasilania
• Tracker mode sleep Meshtastic: około 22 uA
• GPS wyłączony, TFT wyłączony: około 9 mA
• GPS wyłączony, TFT włączony: około 20 mA
• GPS i TFT włączone: około 51 mA

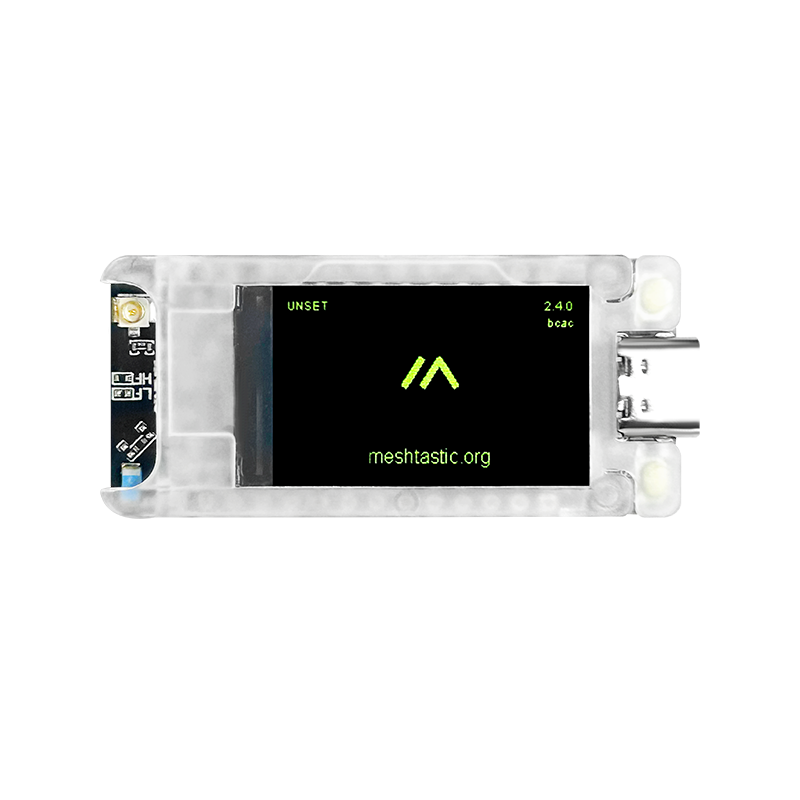

Wyświetlacz TFT i GPS L76K

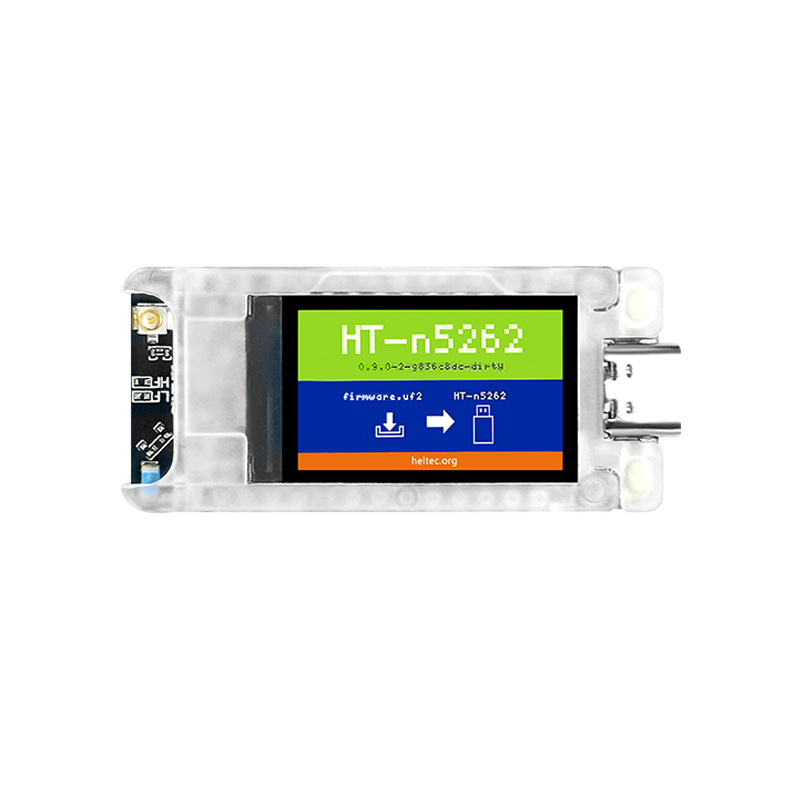

Wbudowany kolorowy wyświetlacz TFT-LCD 1,14 cala ma rozdzielczość 135 x 240 px i obsługuje do 262 tys. kolorów. Dołączony moduł L76K GNSS podłącza się przez dedykowane złącze 1.25 x 8P, co pozwala wykorzystać T114 jako mobilny lub stacjonarny węzeł z informacją o położeniu.

Zasilanie USB, LiPo i panel solarny

Płytkę można zasilać przez USB-C lub akumulator litowy o napięciu 3-4,2 V. T114 posiada również osobne złącze dla panelu solarnego, dzięki czemu może być podstawą autonomicznych węzłów terenowych.

Interfejsy i możliwość rozbudowy

• USB 2.0 przez USB-C
• 4 x SPI
• 2 x TWI
• 2 x UART
• 4 x PWM
• QSPI
• I2S
• PDM
• QDEC

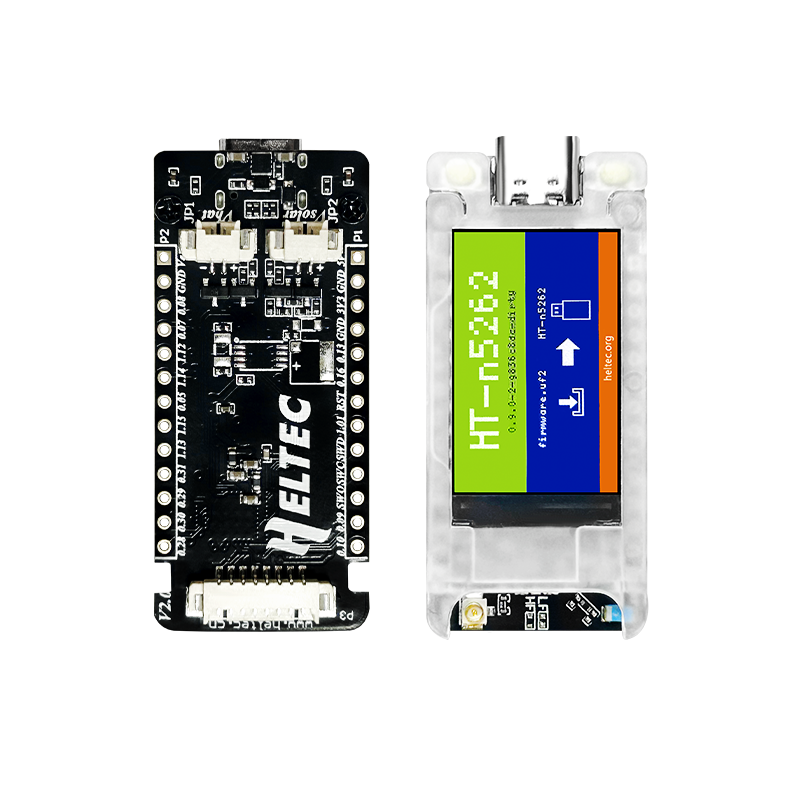

• Złącze akumulatora 1.25 x 2P
• Złącze panelu solarnego 1.25 x 2P
• Złącze GNSS 1.25 x 8P
• Złącze antenowe LoRa IPEX 1.0

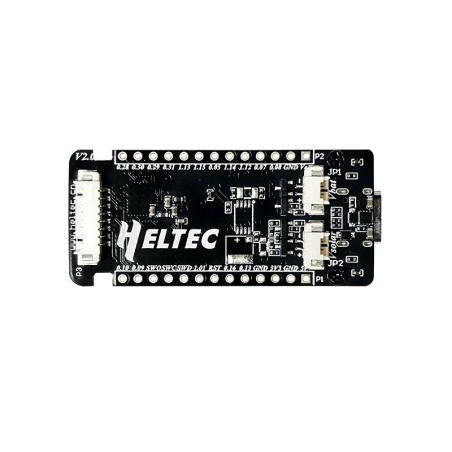

• Goldpiny 2 x 13 o rastrze 2,54 mm

Meshtastic, LoRaWAN i środowiska programistyczne

Mesh Node T114 może pracować z projektami Meshtastic oraz MeshCore, a Heltec udostępnia również obsługę LoRaWAN dla platformy nRF52. Do własnych projektów można wykorzystać Arduino IDE lub PlatformIO.

Specyfikacja techniczna

• Mikrokontroler: Nordic nRF52840
• Układ LoRa: Semtech SX1262
• Pasmo sprzedawanego wariantu: 863-870 MHz EU868
• Maksymalna moc TX LoRa: 21 +/- 1 dBm
• Maksymalna czułość odbiornika: -135 dBm przy SF12, BW 125 kHz
• Bluetooth: Bluetooth 5 LE, Bluetooth Mesh
• Wi-Fi: brak
• Pamięć: 1 MB pamięci programu, 256 KB SRAM
• Wyświetlacz: TFT-LCD 1,14 cala
• Rozdzielczość wyświetlacza: 135 x 240 px
• Liczba kolorów wyświetlacza: do 262 tys.
• Moduł GNSS: L76K
• Zasilanie akumulatorowe: 3-4,2 V
• Złącze USB: USB-C
• Złącze antenowe LoRa: IPEX 1.0
• Temperatura pracy: -20 do +70 C
• Wilgotność pracy: do 90 procent RH bez kondensacji
• Wymiary płytki: 50,80 x 22,86 mm

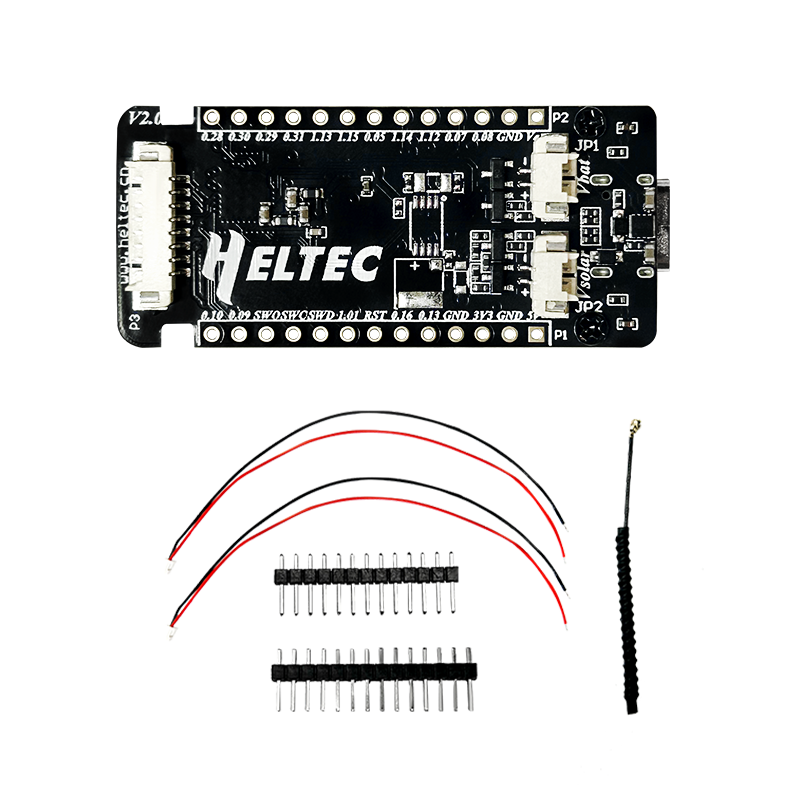

Zawartość zestawu

• 1 x Heltec Mesh Node T114 EU868 z wyświetlaczem TFT

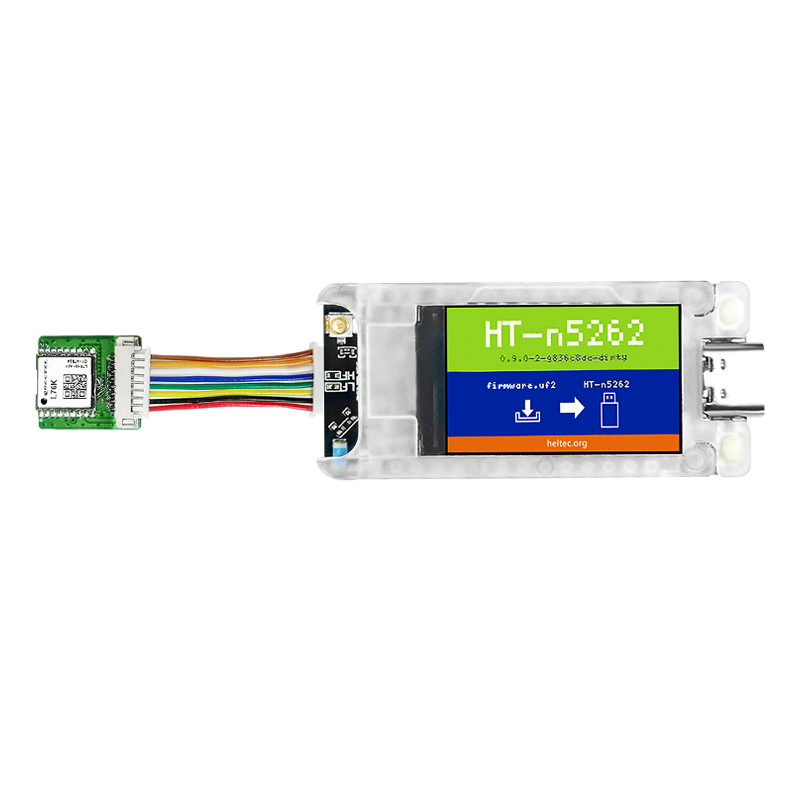

• 1 x antena LoRa dopasowana do pasma EU868

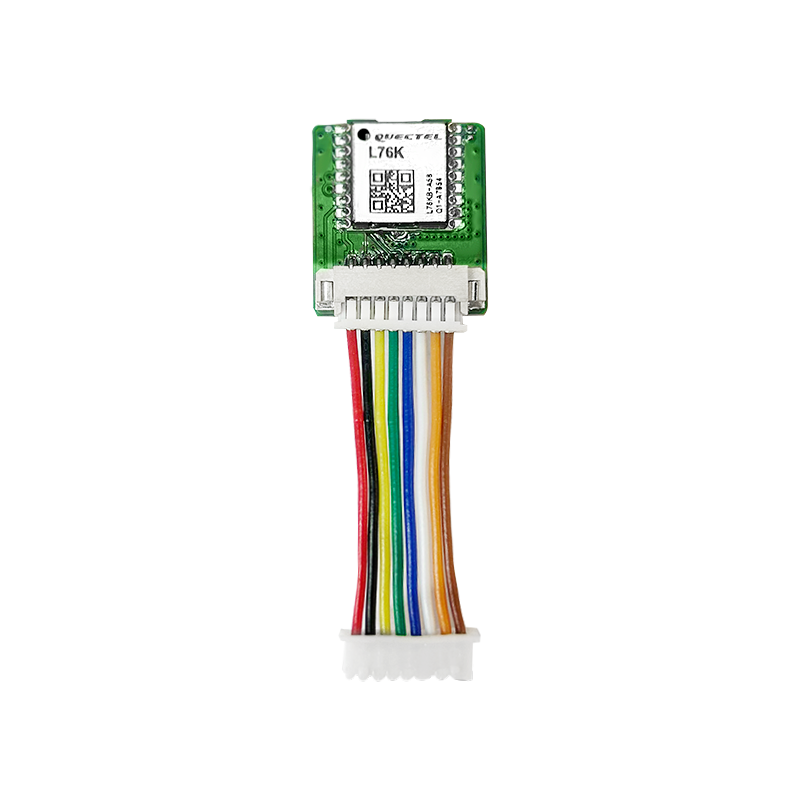

• 1 x moduł GNSS L76K
• 2 x przewód ze złączem SH1.25 x 2
• 2 x listwa goldpin 2,54 mm x 13

Najczęściej zadawane pytania

Tak. T114 jest wspierany przez Meshtastic i wykorzystuje komunikację LoRa oraz Bluetooth do konfiguracji i wymiany danych.

Tak. Sprzedawany wariant pracuje w zakresie 863-870 MHz, czyli EU868.

Nie. Moduł wykorzystuje LoRa oraz Bluetooth 5. Brak Wi-Fi pomaga ograniczyć pobór energii w aplikacjach zasilanych bateryjnie.

Tak. Płytka obsługuje zasilanie z akumulatora litowego 3-4,2 V i posiada dedykowane złącze 1.25 x 2P.

Rada eksperta Avifly: Przed uruchomieniem transmisji LoRa podłącz antenę przeznaczoną dla pasma EU868. Nie uruchamiaj nadajnika LoRa bez prawidłowo podłączonej anteny.
