Odbiornik RC RadioMaster ER5A V2 - ExpressLRS 2.4GHz, 5 kanałów PWM, telemetria napięcia

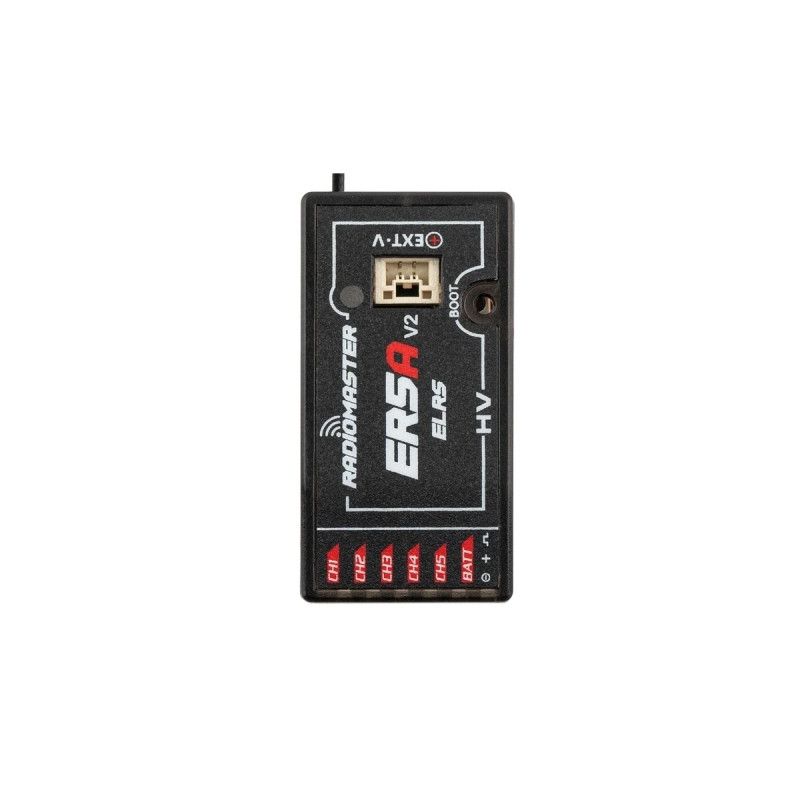

Odbiornik RadioMaster ER5A V2 ExpressLRS 2.4GHz

RadioMaster ER5A V2 to pięciokanałowy odbiornik RC z wyjściami PWM, przeznaczony do modeli samolotów, szybowców i innych konstrukcji wykorzystujących standardowe serwa. Pracuje w systemie ExpressLRS 2.4GHz i może bezpośrednio sterować maksymalnie pięcioma kanałami PWM bez dodatkowego kontrolera lotu.

Odbiornik obsługuje telemetrię napięcia zasilania oraz pomiar napięcia zewnętrznego akumulatora w zakresie 4-35 V. Automatycznie rozpoznaje, czy odczyt pochodzi z wejścia EXT-V, czy z napięcia zasilającego odbiornik lub układ BEC regulatora.

Dla kogo jest ten odbiornik?

• Buduję model samolotu, szybowca lub inny model RC wyposażony w standardowe serwa PWM
• Korzystam z aparatury lub modułu nadawczego ExpressLRS 2.4GHz
• Potrzebuję pięciu fizycznych wyjść PWM bez stosowania dodatkowego dekodera
• Chcę otrzymywać w aparaturze informacje o napięciu odbiornika lub akumulatora napędowego

Dla kogo NIE jest?

• Korzystam z aparatury pracującej wyłącznie w systemie FrSky, FlySky, DSMX lub Crossfire
• Potrzebuję więcej niż pięciu niezależnych kanałów PWM
• Szukam odbiornika z wbudowanym żyroskopem lub stabilizacją lotu

Pięć kanałów PWM do standardowych serw

ER5A V2 udostępnia 5 kanałów PWM, dzięki czemu serwa i regulator obrotów można podłączyć bezpośrednio do odbiornika. Rozwiązanie sprawdzi się w klasycznych modelach RC, w których nie stosuje się kontrolera lotu obsługującego sygnał szeregowy.

Telemetria napięcia

Odbiornik mierzy napięcie swojego zasilania oraz obsługuje zewnętrzny pomiar napięcia w zakresie 4-35 V DC. Dołączony przewód telemetrii można podłączyć do wejścia EXT-V, aby kontrolować napięcie głównego akumulatora modelu z poziomu kompatybilnej aparatury.

TCXO i konfiguracja przez Wi-Fi

Wbudowany oscylator TCXO stabilizuje częstotliwość pracy odbiornika przy zmianach temperatury. Aktualizacje oprogramowania oraz konfigurację można wykonać bezprzewodowo przez Wi-Fi i WebUI, bez demontażu odbiornika z modelu.

Najważniejsze cechy

• System ExpressLRS 2.4GHz - kompatybilność z nadajnikami i modułami ELRS pracującymi w paśmie 2.4GHz
• 5 wyjść PWM - bezpośrednie sterowanie serwami oraz regulatorem obrotów
• Zasilanie 4,5-8,4 V DC - możliwość pracy z typowymi układami BEC oraz serwami HV
• Pomiar napięcia zewnętrznego 4-35 V DC - kontrola napięcia akumulatora napędowego
• Telemetria RF o mocy 10 mW - przesyłanie danych zwrotnych do kompatybilnej aparatury
• Wbudowany TCXO - stabilna częstotliwość pracy przy zmianach temperatury
• Aktualizacja przez Wi-Fi i konfiguracja za pomocą WebUI
• Kompaktowa obudowa o wymiarach 37 x 19,3 x 13 mm

Specyfikacja techniczna

• Producent: RadioMaster
• Model: ER5A V2
• Typ urządzenia: odbiornik RC PWM
• System transmisji: ExpressLRS
• Pasmo pracy: 2.4GHz
• Liczba kanałów PWM: 5
• Fabryczna wersja protokołu: ELRS 3.3.0
• Napięcie zasilania: 4,5-8,4 V DC
• Zakres telemetrii napięcia zewnętrznego: 4-35 V DC
• Telemetria RF: tak
• Moc telemetrii: 10 mW
• Typ anteny: antena o wysokiej czułości
• Oscylator: TCXO
• Aktualizacja oprogramowania: Wi-Fi
• Konfiguracja: WebUI
• Wymiary: 37 x 19,3 x 13 mm
• Masa: 6,7 g
• Kategoria firmware: RadioMaster 2.4 GHz
• Urządzenie firmware: RadioMaster ER5A 2.4GHz PWM RX

Zawartość zestawu

• 1x odbiornik RadioMaster ER5A V2 2.4GHz ELRS PWM
• 1x przewód telemetrii napięcia
• 1x karta użytkownika

Najczęściej zadawane pytania

Czy odbiornik współpracuje z aparaturą ExpressLRS 2.4GHz?

Tak. ER5A V2 jest kompatybilny z modułami nadawczymi i aparaturami wyposażonymi w system ExpressLRS pracujący w paśmie 2.4GHz.

Czy można podłączyć serwa bezpośrednio do odbiornika?

Tak. Odbiornik ma pięć standardowych wyjść PWM przeznaczonych do bezpośredniego podłączenia serw oraz regulatora obrotów.

Czy odbiornik mierzy napięcie akumulatora napędowego?

Tak. Wejście telemetrii EXT-V umożliwia pomiar napięcia zewnętrznego w zakresie od 4 do 35 V DC. Do zestawu dołączono przewód pomiarowy.

Czy ER5A V2 ma wbudowaną stabilizację modelu?

Nie. Jest to odbiornik PWM bez wbudowanego żyroskopu i bez funkcji stabilizacji lotu.

Rada eksperta Avifly: Przed podłączeniem serw sprawdź napięcie wyjściowe układu BEC. Odbiornik może pracować przy napięciu do 8,4 V, ale każde serwo również musi być przystosowane do zastosowanego napięcia.
