Oscyloskop FNIRSI DSO-510 - ręczny 10 MHz, 48 MS/s, generator 50 kHz

Oscyloskop ręczny FNIRSI DSO-510 10 MHz z generatorem sygnału

FNIRSI DSO-510 to kompaktowy, ręczny oscyloskop cyfrowy do diagnostyki elektroniki, serwisu, edukacji i podstawowych pomiarów sygnałów analogowych oraz cyfrowych. Łączy oscyloskop 1-kanałowy 10 MHz, próbkowanie 48 MS/s i wbudowany generator sygnału 0-50 kHz w obudowie ważącej 104 g.

Ten model sprawdzi się tam, gdzie klasyczny oscyloskop stołowy jest zbyt duży lub niepotrzebny: przy szybkiej kontroli przebiegów w układach elektronicznych, testowaniu prostych generatorów, analizie sygnałów sterujących, naprawach modułów i pracy edukacyjnej. Wbudowany akumulator oraz ładowanie przez USB-C pozwalają pracować bez stałego zasilania z gniazdka.

Najważniejsze cechy

• Pasmo 10 MHz - wystarczające do podstawowej diagnostyki sygnałów niskiej i średniej częstotliwości.
• Próbkowanie 48 MS/s - pozwala obserwować przebiegi z lepszą rozdzielczością czasową niż w prostych testerach ekranowych.
• Zakres pomiarowy do +/-400 V z sondą X10 - przydatny przy pracy z wyższymi napięciami, z zachowaniem odpowiednich zasad bezpieczeństwa.
• Generator DDS 0-50 kHz - umożliwia podanie sygnału testowego bez używania osobnego generatora funkcyjnego.
• 13 typów przebiegów - generator obsługuje między innymi sinus, prostokąt, piłę, sygnał DC i przebiegi impulsowe.
• Tryby wyzwalania Auto, Normal i Single - ułatwiają łapanie zarówno przebiegów okresowych, jak i pojedynczych zdarzeń.
• Sprzężenie AC/DC - pozwala dobrać sposób obserwacji sygnału do charakteru mierzonego układu.
• Ekran 2.8 cala 320x240 - czytelny podgląd przebiegu w mobilnym urządzeniu.
• Akumulator 1000 mAh - do 4 godzin pracy na jednym ładowaniu według danych producenta.
• Ładowanie USB-C 5 V / 1 A - wygodne ładowanie z typowej ładowarki lub portu USB.

Największe zalety w praktyce

• Szybka diagnostyka bez stanowiska pomiarowego: niewielkie wymiary i masa 104 g pozwalają używać DSO-510 bez rozstawiania pełnowymiarowego oscyloskopu.
• Oscyloskop i generator w jednym urządzeniu: wbudowane wyjście sygnałowe 0-50 kHz pomaga testować wejścia układów, filtry, wzmacniacze i proste obwody bez dodatkowego sprzętu.
• Tryb AUTO: automatyczne ustawianie parametrów pomiaru skraca czas uruchomienia pomiaru, szczególnie przy szybkich testach serwisowych.
• Obsługa sygnałów analogowych i cyfrowych: urządzenie jest przeznaczone do przebiegów okresowych analogowych oraz nieokresowych sygnałów cyfrowych.

Dla kogo jest ten oscyloskop?

• Dla serwisu elektroniki, który potrzebuje małego oscyloskopu do szybkiej kontroli przebiegów.
• Dla hobbystów i elektroników pracujących z modułami, zasilaczami, sygnałami PWM, prostymi generatorami i układami sterowania.
• Dla szkół, laboratoriów edukacyjnych i osób uczących się pomiarów oscyloskopowych.
• Dla użytkowników, którzy chcą mieć mobilny oscyloskop z własnym zasilaniem i wbudowanym generatorem sygnału.

Dla kogo NIE jest?

• Nie jest to zamiennik profesjonalnego oscyloskopu stołowego o paśmie 100 MHz lub wyższym.
• Nie jest to dobry wybór do analizy szybkich magistral cyfrowych wymagających dużego pasma i wielu kanałów.
• Nie jest to urządzenie wielokanałowe - DSO-510 ma 1 kanał pomiarowy.
• Nie jest to analizator logiczny ani multimetr - to ręczny oscyloskop z generatorem sygnału.

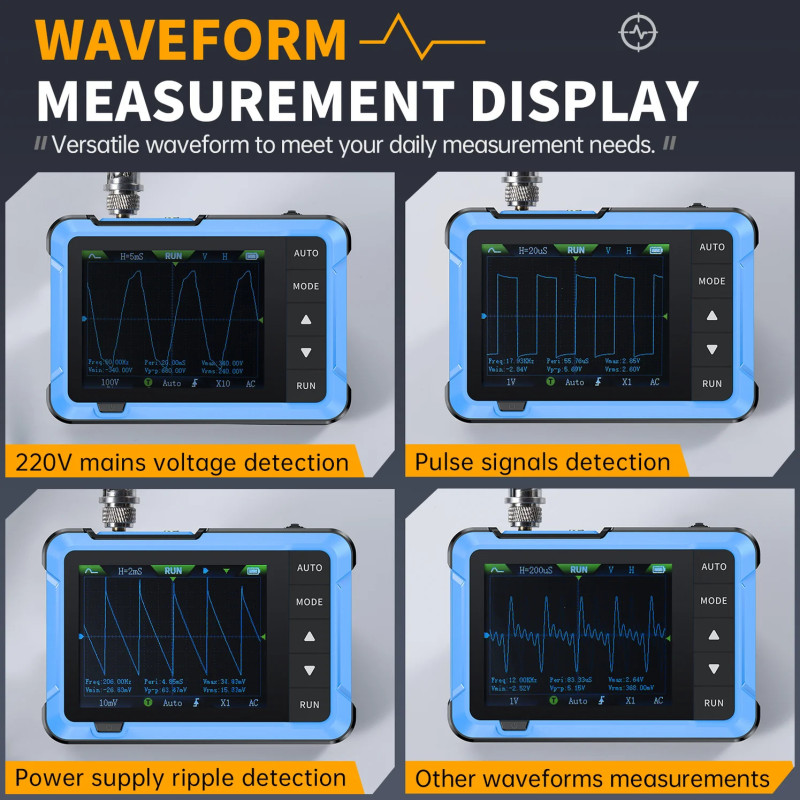

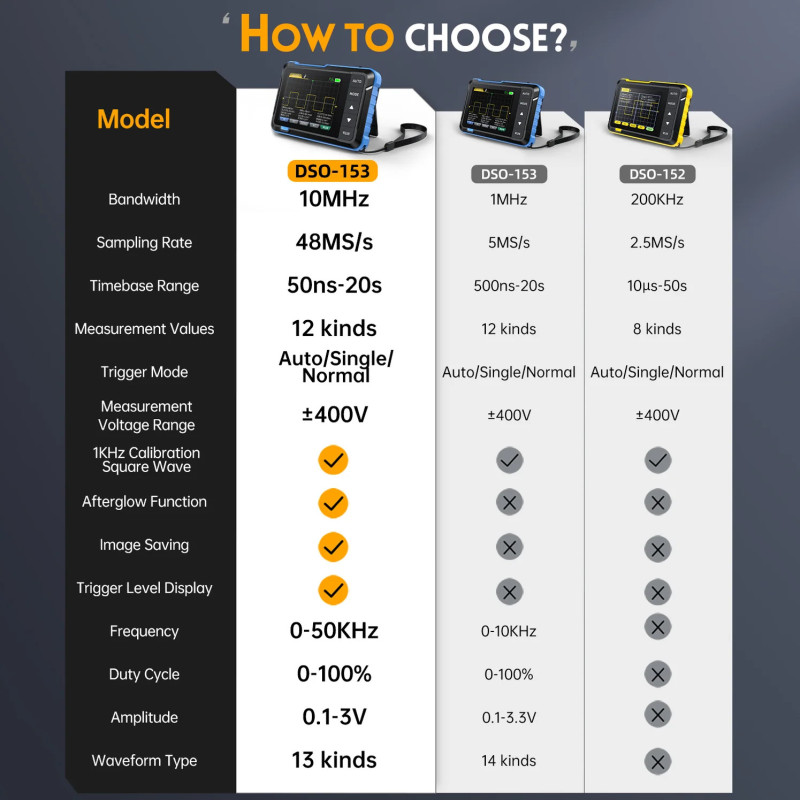

Oscyloskop 10 MHz i próbkowanie 48 MS/s

Pasmo 10 MHz oraz próbkowanie 48 MS/s pozycjonują DSO-510 jako poręczne narzędzie do podstawowych i średnio zaawansowanych pomiarów serwisowych. W praktyce pozwala to obserwować przebiegi z układów analogowych, prostych sterowników, generatorów, sygnałów PWM i zasilaczy impulsowych w zakresie zgodnym z możliwościami urządzenia.

Zakres czułości pionowej 10 mV/Div - 20 V/Div pozwala dobrać skalę do niskich i wyższych poziomów sygnału. Podstawa czasu 50 ns/Div - 20 s/Div umożliwia obserwację zarówno szybszych impulsów, jak i wolnozmiennych przebiegów.

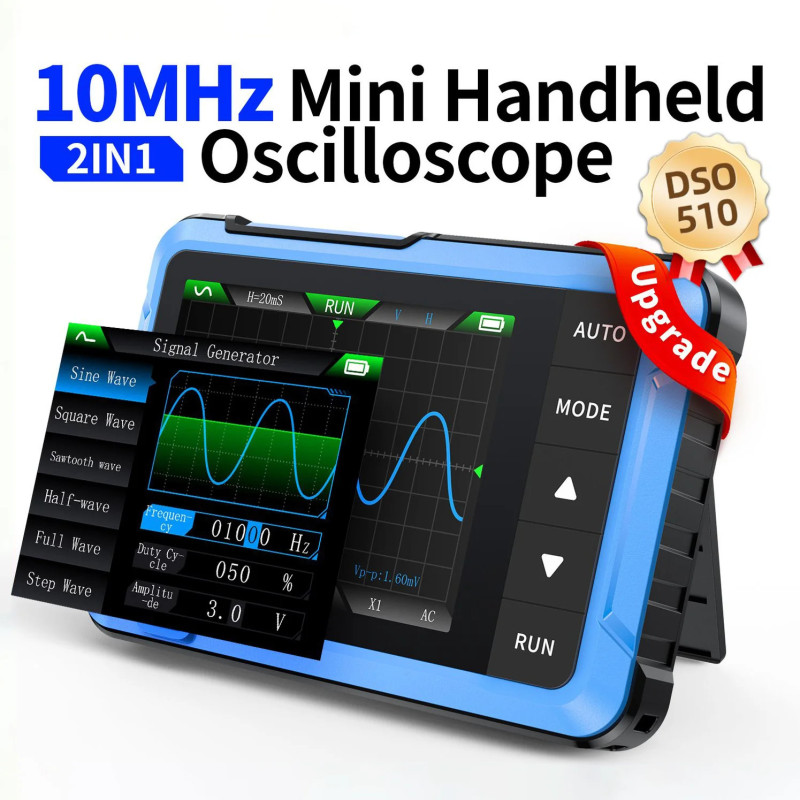

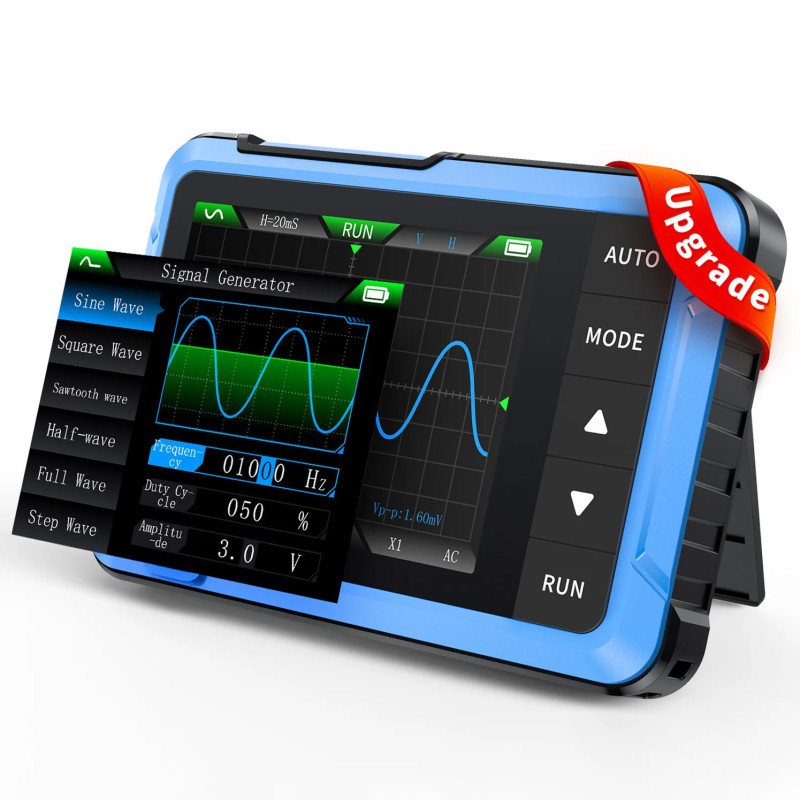

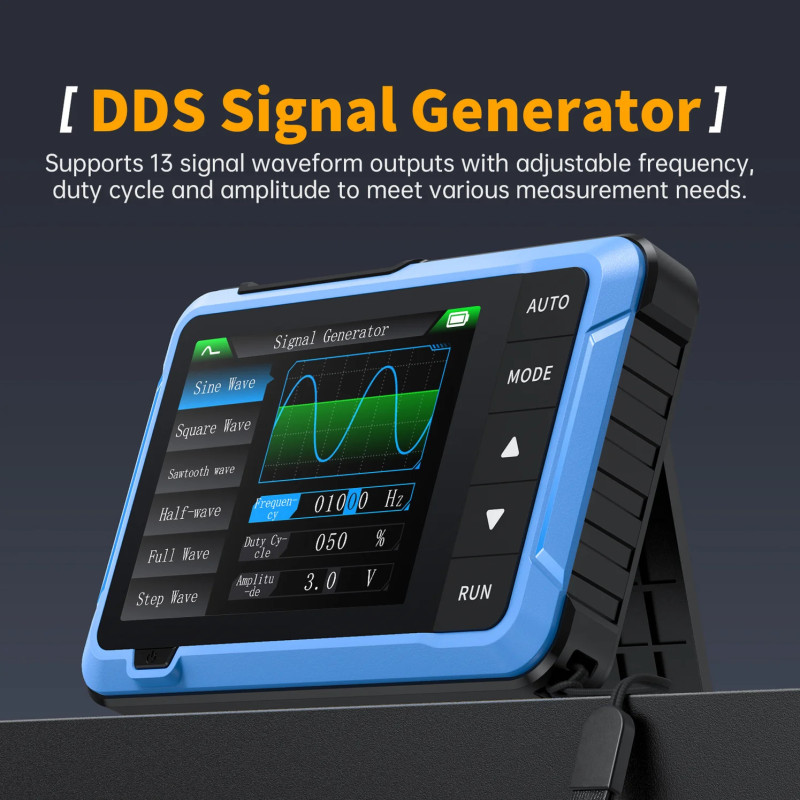

Wbudowany generator sygnału 0-50 kHz

DSO-510 ma wbudowany generator sygnału o częstotliwości 0-50 kHz. To praktyczny dodatek w warsztacie, bo pozwala podać sygnał testowy na badany układ bez sięgania po osobne urządzenie.

Generator obsługuje regulację amplitudy w zakresie 0.1-3.0 V oraz wypełnienie 0-100% dla przebiegów prostokątnych i piłokształtnych. Dostępne przebiegi obejmują między innymi sinus, prostokąt, piłę, półfalę, pełną falę, przebieg schodkowy, sygnał DC, multi tone, impuls Sink oraz falę Lorentza.

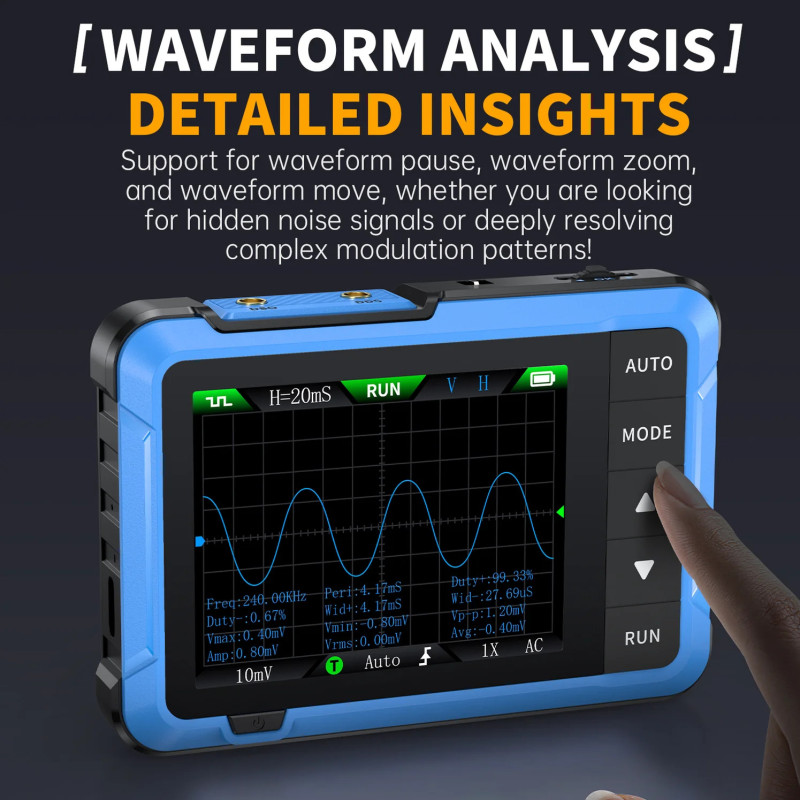

Wyzwalanie, sprzężenie i tryb AUTO

Urządzenie obsługuje tryby wyzwalania Auto, Normal i Single. To ważne przy łapaniu sygnałów, które nie są stale powtarzalne. Tryb Single pomaga uchwycić pojedyncze zdarzenie, a tryb Auto ułatwia szybki start pomiaru.

DSO-510 obsługuje wyzwalanie zboczem narastającym i opadającym oraz sprzężenie AC/DC. Dzięki temu można dobrać sposób obserwacji do charakteru sygnału, na przykład oddzielić składową stałą od przebiegu zmiennego lub obserwować pełny przebieg wraz z offsetem.

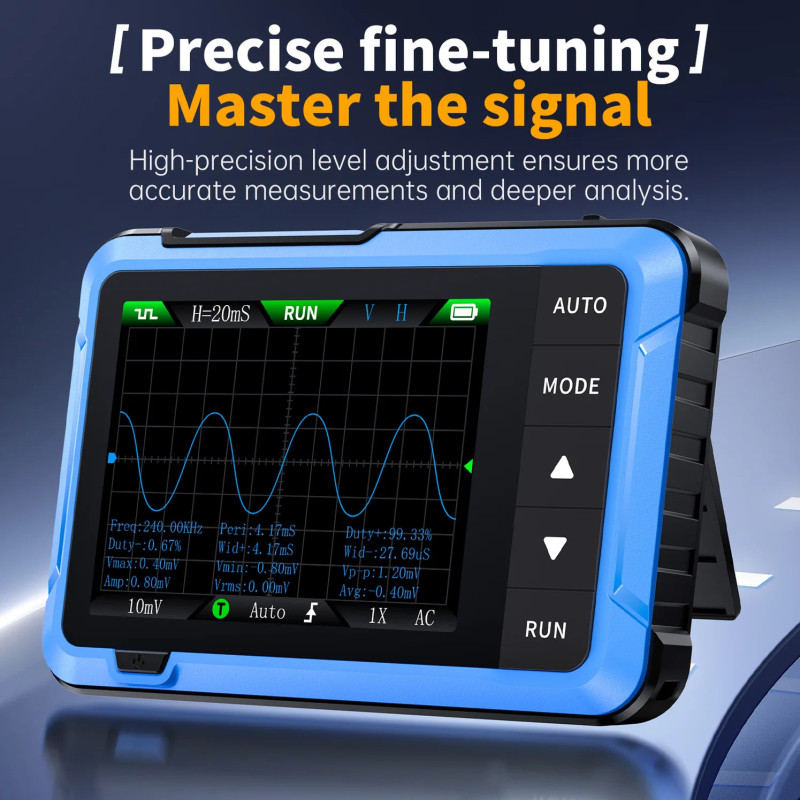

Ekran 2.8 cala, USB-C i akumulator 1000 mAh

Kolorowy ekran 2.8 cala o rozdzielczości 320x240 zapewnia czytelny podgląd przebiegu w kompaktowej obudowie. Rozmiar 99x68.3x19.5 mm i masa 104 g sprawiają, że urządzenie łatwo zmieścić w torbie serwisowej.

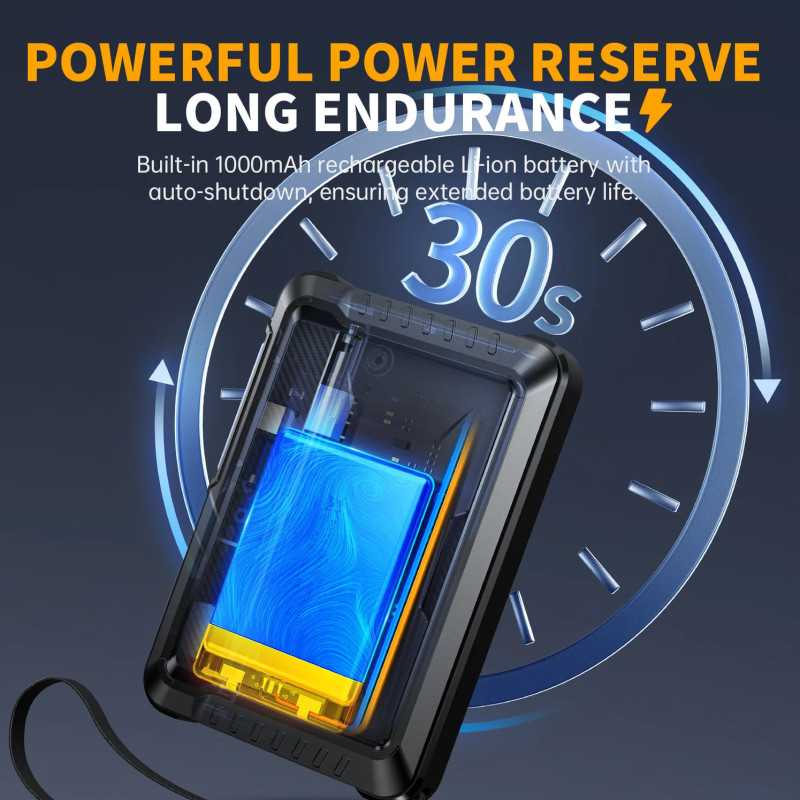

Wbudowany akumulator litowy 1000 mAh zapewnia według producenta do 4 godzin pracy na jednym ładowaniu. Ładowanie przez USB-C 5 V / 1 A upraszcza zasilanie w terenie i na stanowisku roboczym.

Specyfikacja techniczna

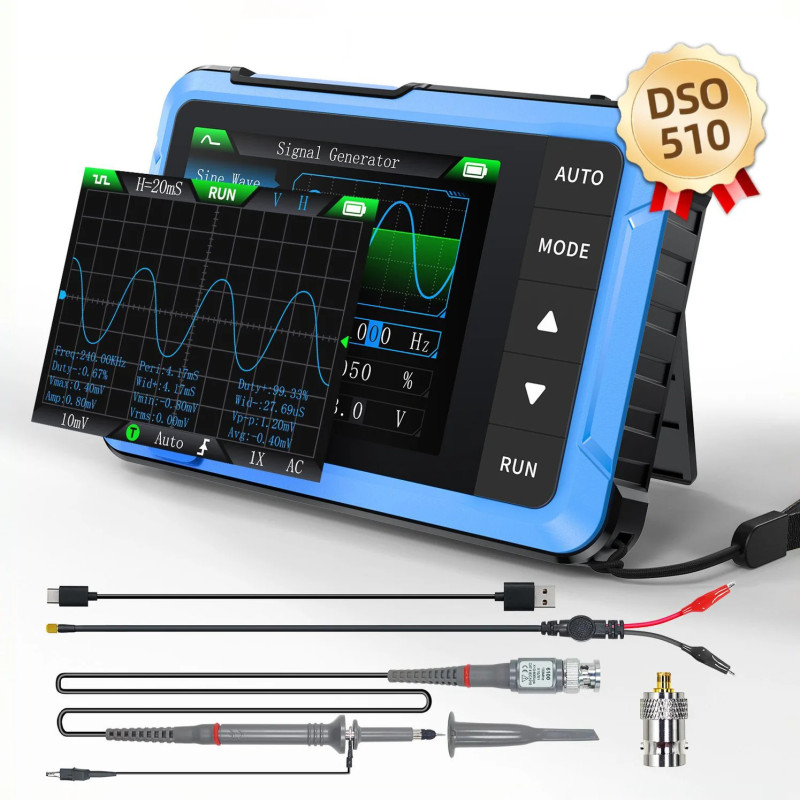

Zawartość zestawu

• Oscyloskop FNIRSI DSO-510
• Sonda / przewody pomiarowe - do potwierdzenia z fizycznym zestawem
• Przewód USB-C - do potwierdzenia z fizycznym zestawem
• Instrukcja obsługi - do potwierdzenia z fizycznym zestawem

FAQ - najczęściej zadawane pytania

Tak. DSO-510 ma wbudowany generator DDS o częstotliwości 0-50 kHz, amplitudzie 0.1-3.0 V i obsłudze 13 typów przebiegów.

Według danych producenta zakres wynosi +/-40 V dla sondy X1 oraz +/-400 V dla sondy X10. Pracując z wyższymi napięciami, należy używać właściwej sondy i zachować zasady bezpieczeństwa.

Tak, jest przeznaczony do podstawowej i średnio zaawansowanej diagnostyki sygnałów w elektronice, naprawach, edukacji i projektach rozwojowych. Nie zastępuje jednak wielokanałowego oscyloskopu laboratoryjnego o wysokim paśmie.

Tak. Oscyloskop ma wbudowany akumulator litowy 1000 mAh, który według producenta pozwala na pracę do 4 godzin na jednym ładowaniu.

Tak. Tryb AUTO automatycznie dobiera ustawienia pomiarowe, co przyspiesza wyświetlenie przebiegu bez ręcznego ustawiania wszystkich parametrów.

Rada eksperta Avifly: Przy pomiarach na zasilaczach impulsowych i układach o wyższym napięciu zawsze sprawdź ustawienie sondy X1/X10 w urządzeniu oraz na sondzie fizycznej. Błędne dopasowanie skali może dać mylący odczyt amplitudy.
