Oscyloskop cyfrowy FNIRSI DPOS350P - 4 w 1, 350MHz, 1GSPS, generator 50MHz, wtyk EU

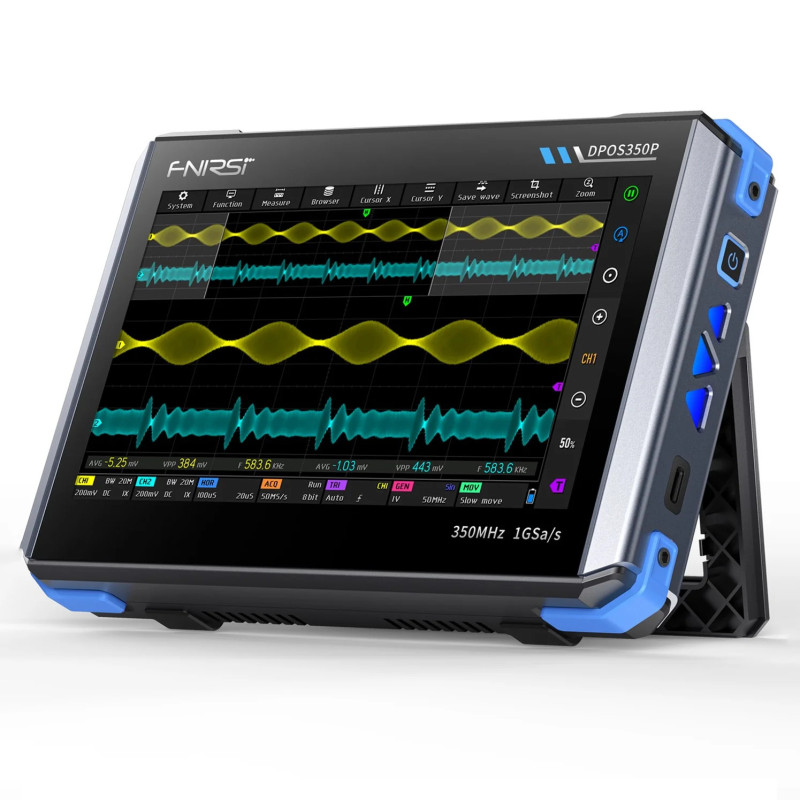

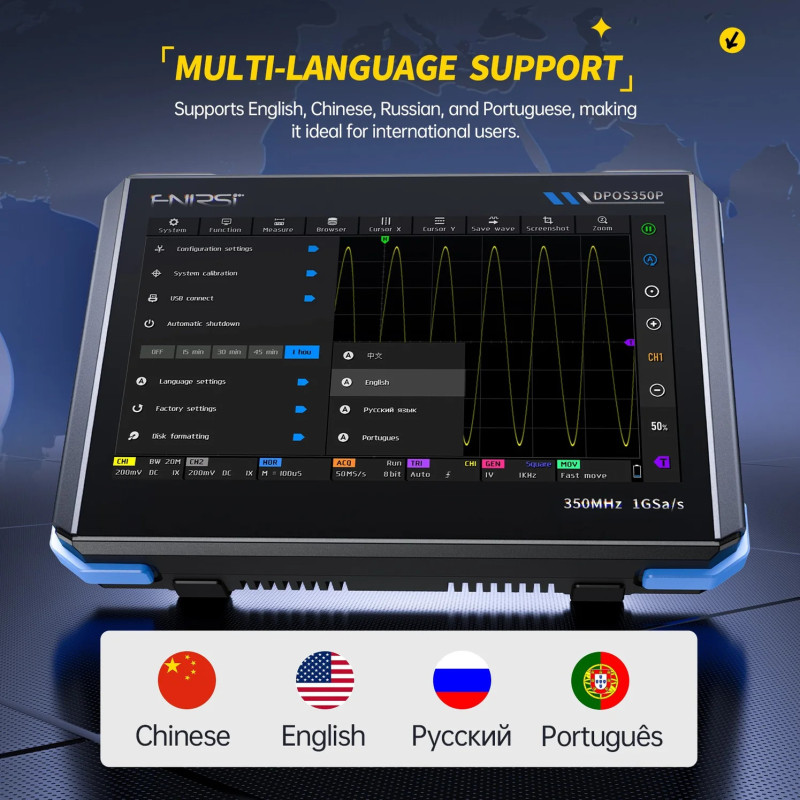

Oscyloskop cyfrowy FNIRSI DPOS350P 4 w 1

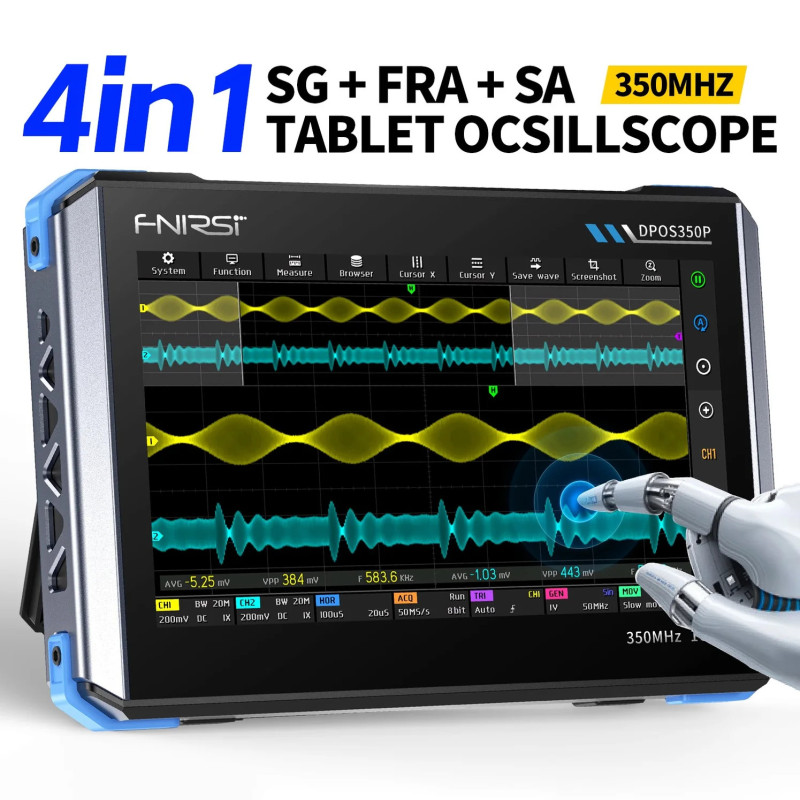

FNIRSI DPOS350P to przenośny oscyloskop cyfrowy 4 w 1 do pomiarów, diagnostyki i analizy sygnałów w serwisie elektroniki, laboratorium, edukacji oraz na stanowisku R&D. Urządzenie łączy oscyloskop 350MHz, generator sygnałowy 50MHz, analizator widma 200kHz-350MHz oraz analizator charakterystyki częstotliwościowej 50MHz.

Wariant sprzedawany w tej karcie to wersja z wtykiem EU. Dzięki ekranowi dotykowemu IPS 7 cali, próbkowaniu 1GSPS i odświeżaniu przebiegu do 50 000 wfms/s DPOS350P sprawdzi się przy analizie układów zasilania, sygnałów cyfrowych, torów audio, generatorów, przetwornic, modułów RF oraz elektroniki użytkowej.

Najważniejsze cechy FNIRSI DPOS350P

• 4 funkcje w jednym urządzeniu - oscyloskop, generator sygnałowy, analizator widma i analizator odpowiedzi częstotliwościowej.
• Pasmo analogowe 350MHz - pozwala analizować szybkie sygnały w elektronice serwisowej, prototypowaniu i pomiarach laboratoryjnych.
• Próbkowanie 1GSPS - szybka akwizycja ułatwia wychwytywanie krótkich impulsów i niestabilnych zakłóceń.
• 2 kanały analogowe - przydatne do porównywania sygnałów wejściowych i wyjściowych, pracy z zasilaczami, sterownikami i przetwornicami.
• Generator sygnałowy 0-50MHz - umożliwia testowanie torów sygnałowych bez osobnego generatora funkcyjnego.
• Analizator widma 200kHz-350MHz - pomocny przy ocenie zakłóceń, harmonicznych i sygnałów wysokiej częstotliwości.
• Ekran dotykowy IPS 7 cali 1024 x 600 - wygodniejsza obsługa niż w małych oscyloskopach ręcznych.

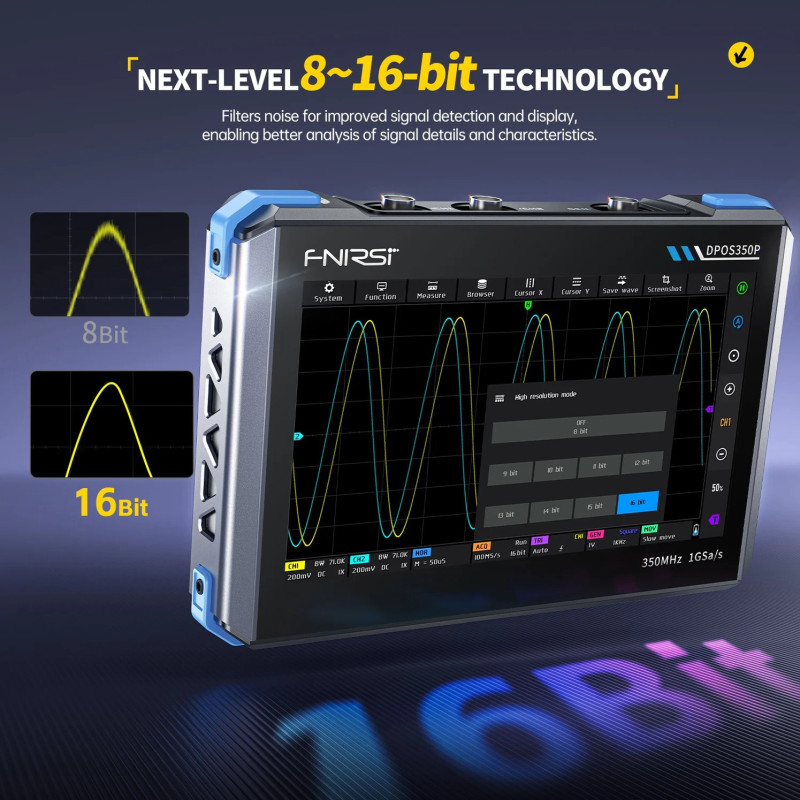

• Tryb wysokiej rozdzielczości 8-16 bit - większa czytelność zmian amplitudy przy spokojniejszych przebiegach.
• Pamięć przebiegów i zrzutów ekranu - zapis do 500 grup przebiegów i 90 obrazów.
• Zabezpieczenie wejścia do 400V - ochrona sprzętu przy zachowaniu prawidłowej techniki pomiarowej.

Dla kogo jest ten oscyloskop?

• Serwisuję elektronikę, zasilacze, moduły sterujące, drony FPV lub elektronikę użytkową i potrzebuję jednego urządzenia do wielu pomiarów.
• Chcę mieć oscyloskop z dużym ekranem, ale bez klasycznej, dużej obudowy stołowej.
• Potrzebuję analizować sygnały do 350MHz i korzystać z generatora do podstawowych testów toru sygnałowego.
• Pracuję mobilnie i zależy mi na urządzeniu z akumulatorem oraz ekranem dotykowym.
• Buduję lub diagnozuję prototypy i chcę szybko sprawdzić przebieg, harmoniczne, odpowiedź częstotliwościową oraz parametry czasowe.

Dla kogo NIE jest?

• Nie jest to zamiennik wysokiej klasy oscyloskopu laboratoryjnego do certyfikowanych pomiarów metrologicznych.
• Nie jest to sprzęt do bezpośredniego, beztroskiego pomiaru sieci 230V bez wiedzy o wspólnej masie kanałów i bez odpowiednich sond.
• Nie będzie najlepszym wyborem, jeśli potrzebujesz wyłącznie prostego testera do okazjonalnego sprawdzania napięcia DC.
• Nie zastąpi specjalistycznego analizatora RF, jeśli wymagasz zaawansowanych funkcji radiowych i kalibracji laboratoryjnej.

Największe zalety w praktyce

Jedno urządzenie na stanowisku serwisowym

DPOS350P ogranicza liczbę osobnych przyrządów na biurku. Oscyloskop pozwala zobaczyć przebieg w czasie, generator wymusza sygnał testowy, analizator widma pokazuje składowe częstotliwościowe, a analizator odpowiedzi częstotliwościowej pomaga ocenić zachowanie układu w funkcji częstotliwości.

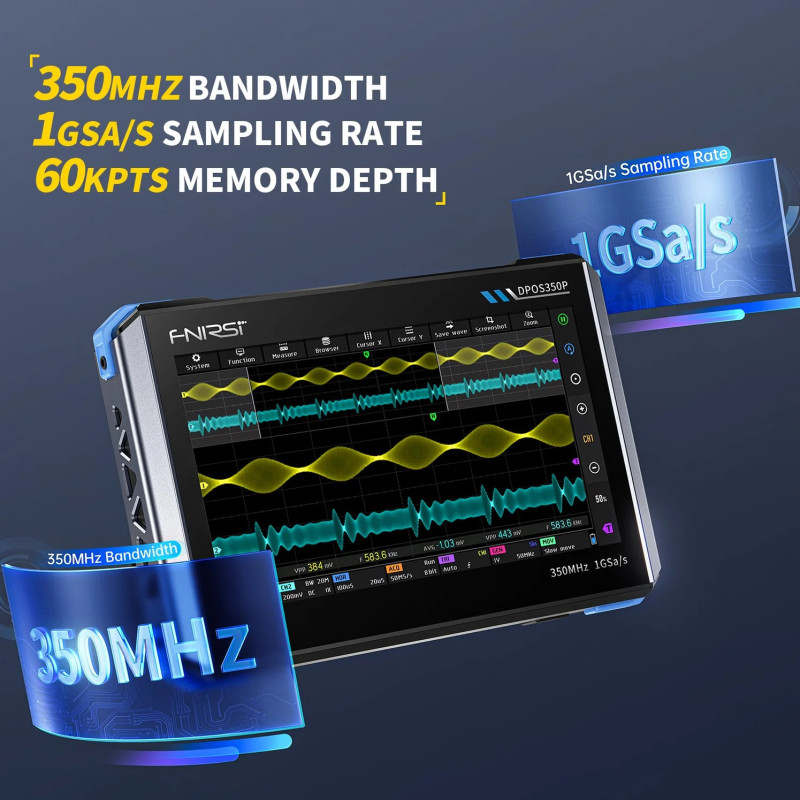

350MHz i 1GSPS do szybkich sygnałów

Pasmo 350MHz oraz maksymalne próbkowanie 1GSPS dają duży zapas do pracy z szybszą elektroniką niż typowe oscyloskopy warsztatowe z niższej półki. Ma to znaczenie przy diagnostyce impulsów, szpilek, przeregulowań, zakłóceń i niestabilnych stanów przejściowych.

Generator 50MHz wbudowany w oscyloskop

Wbudowany generator sygnałowy generuje przebiegi do 50MHz dla sinusoidy. Pozwala sprawdzić wejścia wzmacniaczy, filtry, tory audio, układy pomiarowe, wejścia mikrokontrolerów i proste obwody testowe bez wyciągania osobnego generatora.

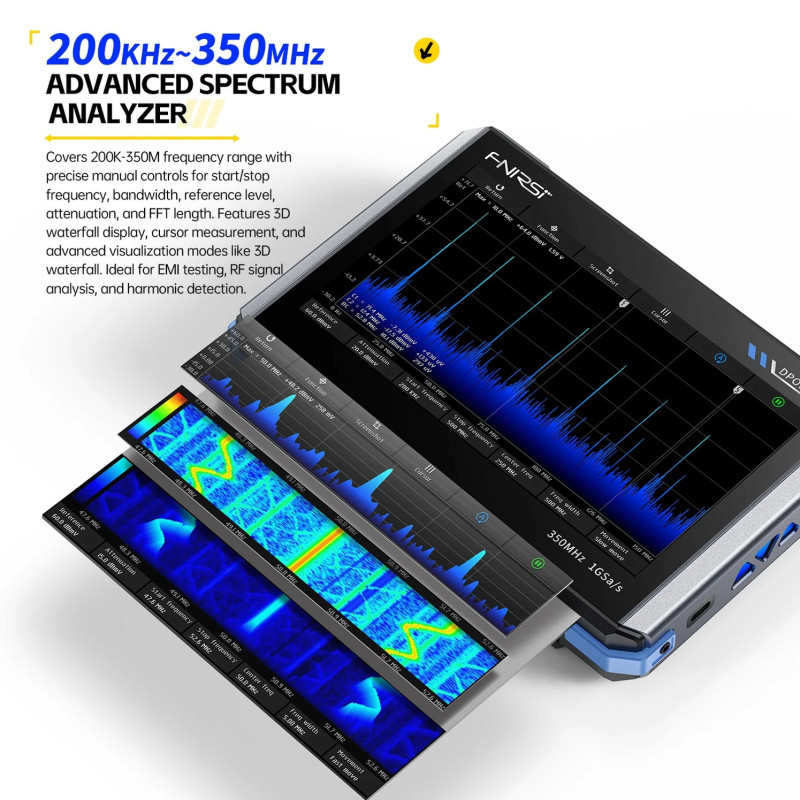

Analizator widma i waterfall

Analizator widma pracuje w zakresie 200kHz-350MHz i wykorzystuje konwersję FFT. Funkcje waterfall oraz 3D waterfall pomagają obserwować zmiany sygnału w czasie, co jest przydatne przy szukaniu zakłóceń okresowych, harmonicznych i niestabilnych emisji.

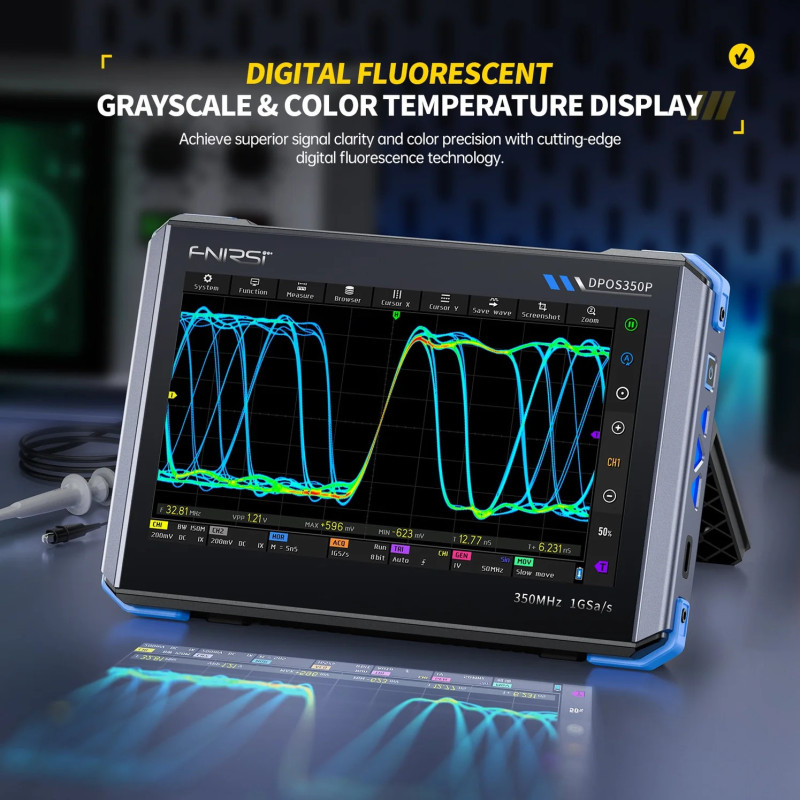

Ekran IPS 7 cali i obsługa dotykowa

Ekran 1024 x 600 px ułatwia analizę przebiegów bez ciągłego przybliżania i przewijania. Dotykowa obsługa jest wygodna przy szybkich zmianach skali, wyzwalania, pomiarów kursorowych i trybów pracy.

Specyfikacja techniczna

Parametry podstawowe

Parametry oscyloskopu

Generator sygnałowy

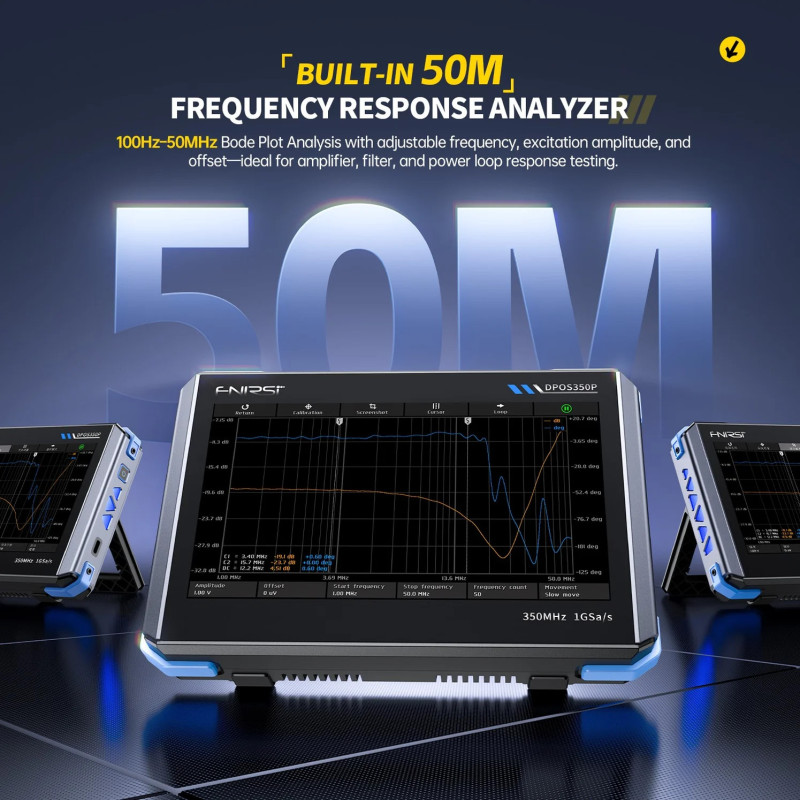

Analizator charakterystyki częstotliwościowej

Analizator widma

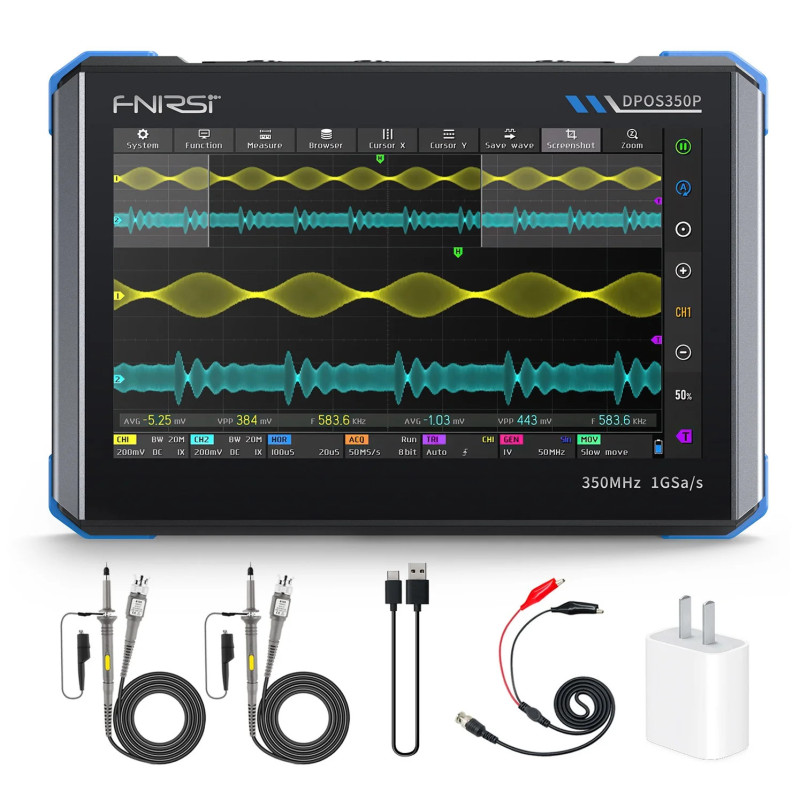

Zawartość zestawu

• FNIRSI DPOS350P - 1 szt.
• Ładowarka QC18W z wtykiem EU - 1 szt.
• Sonda 350MHz - 2 szt.
• Torba / etui do przechowywania - 1 szt.
• Przewód z krokodylkiem - 1 szt.
• Przewód USB do transmisji danych - 1 szt.
• Instrukcja obsługi - 1 szt.
• Opakowanie - 1 szt.

Ważne zasady pomiaru i bezpieczeństwa

• Przy pracy na dwóch kanałach masy sond muszą być połączone z tym samym potencjałem.
• Nie wolno podłączać mas sond do różnych potencjałów, szczególnie w układach dużej mocy oraz obwodach 230V / 110V.
• Wejście BNC ma maksymalną tolerancję do 400V, ale pomiar wymaga właściwego ustawienia sondy i poprawnej techniki pracy.
• Do ładowania należy używać dedykowanej ładowarki z zestawu.
• Przy pomiarach wysokiej częstotliwości i wysokiego napięcia producent zaleca stosowanie sond 100X, a w wybranych zastosowaniach nawet 1000X.

FAQ - najczęściej zadawane pytania

Tak. Urządzenie ma 2 kanały analogowe, oznaczone jako CH1 i CH2. Przy pomiarach dwukanałowych trzeba pamiętać o wspólnej masie sond.

Tak. DPOS350P ma generator sygnałowy do 50MHz dla sinusoidy. Generator obsługuje 14 standardowych funkcji oraz przebiegi przechwycone.

Tak. Wbudowany analizator widma działa w zakresie 200kHz - 350MHz, wykorzystuje FFT i obsługuje wykres waterfall oraz 3D waterfall.

To wymaga wiedzy i zachowania zasad bezpieczeństwa. Producent ostrzega przed łączeniem mas sond z różnymi potencjałami oraz przed błędami, które mogą uszkodzić płytę główną oscyloskopu. Do pomiarów wysokich napięć należy dobrać właściwą sondę i technikę pomiaru.

Urządzenie ma 7-calowy ekran IPS o rozdzielczości 1024 x 600 px oraz pojemnościową obsługę dotykową.

Rada eksperta Avifly: Przy pomiarach układów zasilanych z sieci lub przetwornic impulsowych nie traktuj masy sondy jak zwykłego przewodu pomiarowego. W oscyloskopach z kanałami o wspólnej masie błędne podłączenie krokodylka masowego może zrobić zwarcie szybciej niż Kamil zdąży powiedzieć "to było tak jak przyszło".
