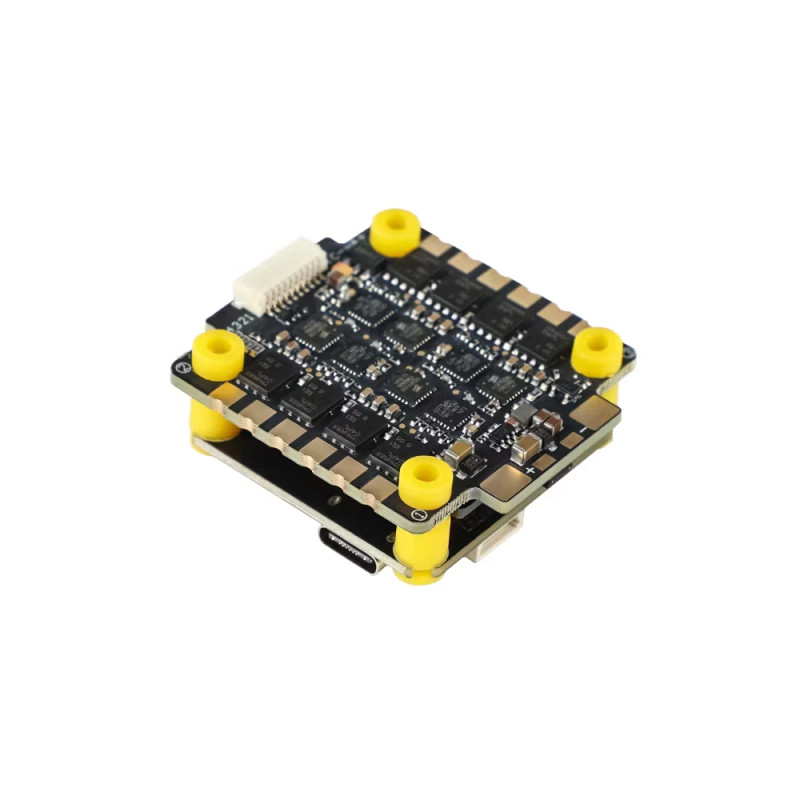

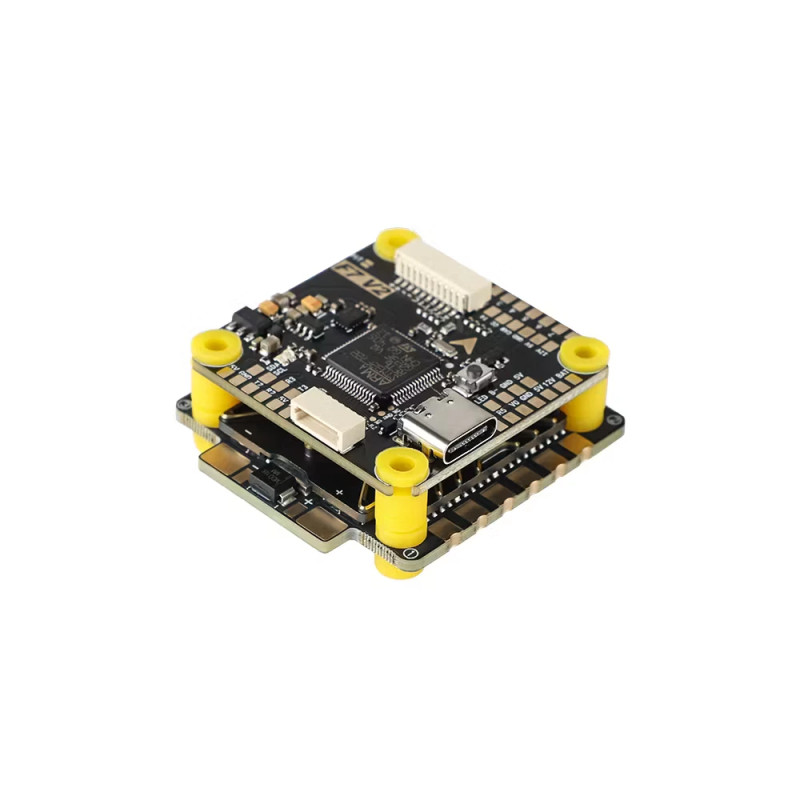

Stack FC + ESC T-HOBBY F7 V2 + F55A PROIII - 55A 4w1, 3-8S, AM32

Stack T-HOBBY F7 V2 + F55A PROIII 55A 8S do drona FPV

T-HOBBY F7 V2 + F55A PROIII to kompletny stack elektroniki FPV składający się z kontrolera lotu STM32F722 oraz regulatora ESC 4w1 o prądzie ciągłym 55 A na kanał. Zestaw obsługuje akumulatory 3-8S LiPo i wykorzystuje standardowy rozstaw montażowy 30,5 x 30,5 mm.

Kontroler F7 V2 wyposażono w żyroskop ICM-42688P, pamięć Blackbox 128 MB, pięć portów UART i USB-C. ESC F55A PROIII pracuje na firmware AM32 i obsługuje telemetrię ESC. Stack może współpracować zarówno z analogowymi, jak i cyfrowymi systemami wideo FPV.

Dla kogo jest ten stack?

• Buduję drona FPV wymagającego pełnowymiarowego stacka 30,5 x 30,5 mm
• Potrzebuję elektroniki obsługującej zasilanie od 3S do 8S LiPo
• Potrzebuję ESC 4w1 o prądzie ciągłym 55 A na kanał
• Korzystam z analogowego lub cyfrowego systemu FPV
• Potrzebuję kontrolera F7 z kilkoma portami UART do dodatkowych urządzeń

Dla kogo NIE jest?

• Moja rama obsługuje wyłącznie elektronikę 20 x 20 mm lub mniejszą
• Potrzebuję kompaktowego AIO łączącego FC i ESC na jednej płytce
• Moja konfiguracja wymaga zasilania wykraczającego poza zakres 3-8S LiPo

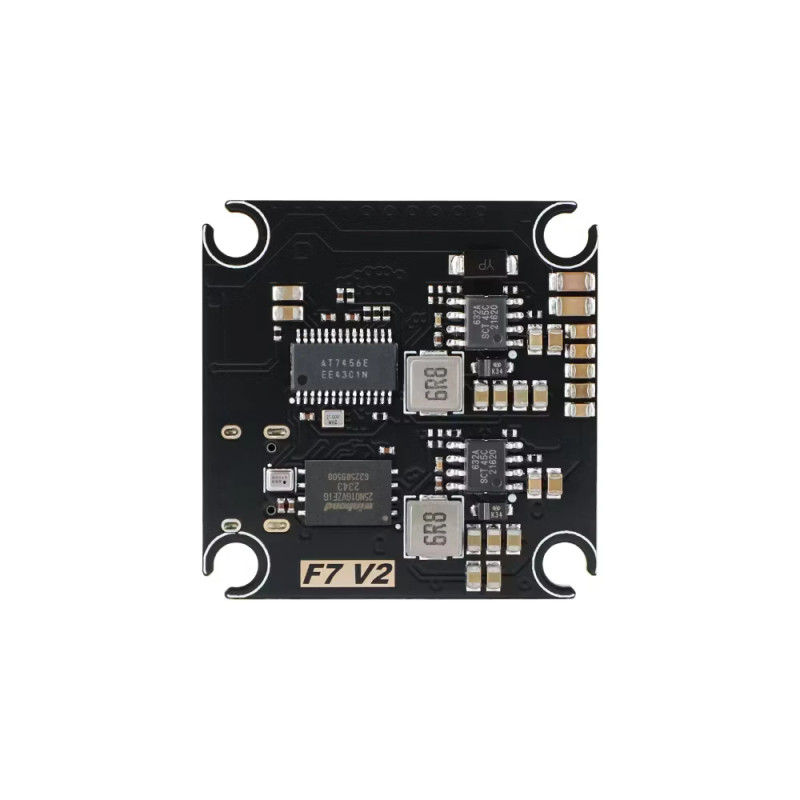

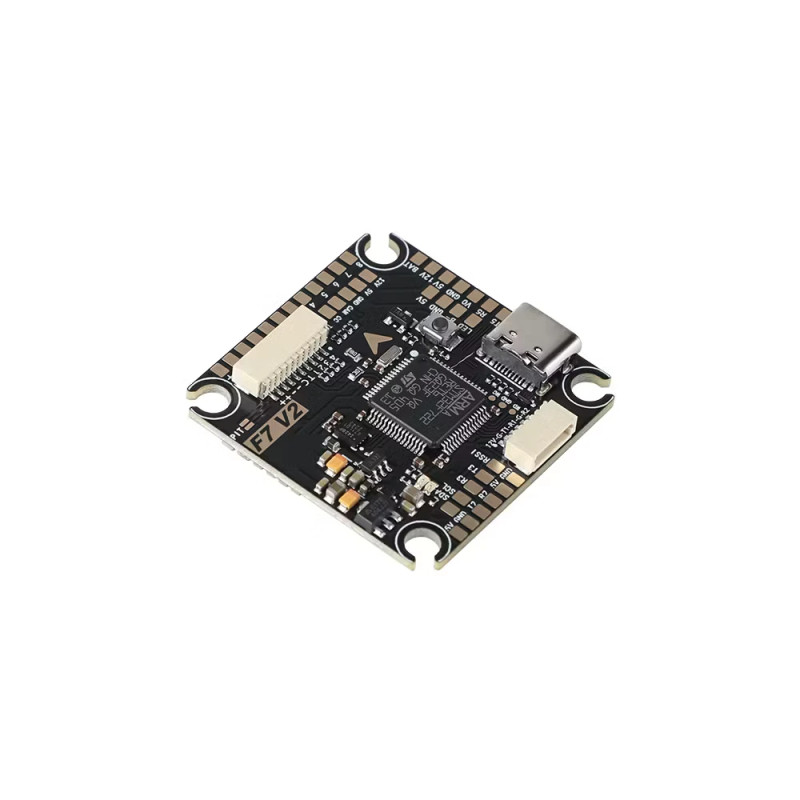

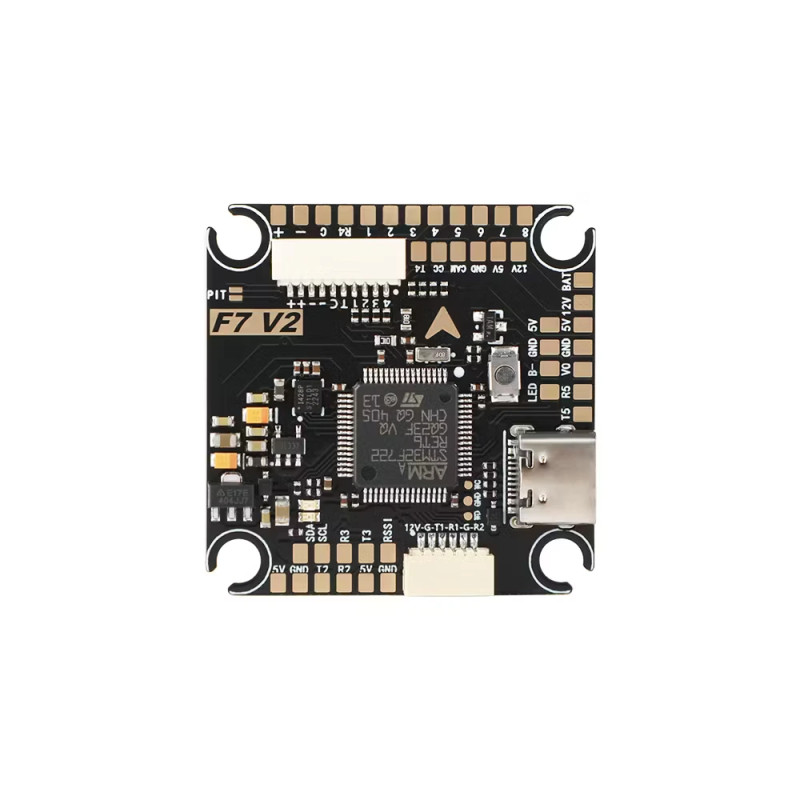

Kontroler lotu F7 V2

Sercem FC jest mikrokontroler STM32F722 współpracujący z żyroskopem ICM-42688P. Kontroler oferuje 5 portów UART, co pozwala podłączać dodatkowe elementy wyposażenia wymagające komunikacji szeregowej. Do rejestrowania danych z lotu dostępna jest pamięć Blackbox 128 MB.

Na płytce znajduje się również układ OSD AT7456E oraz port USB-C. Producent podaje Betaflight jako firmware kontrolera oraz target TMTR-TMOTORF7.

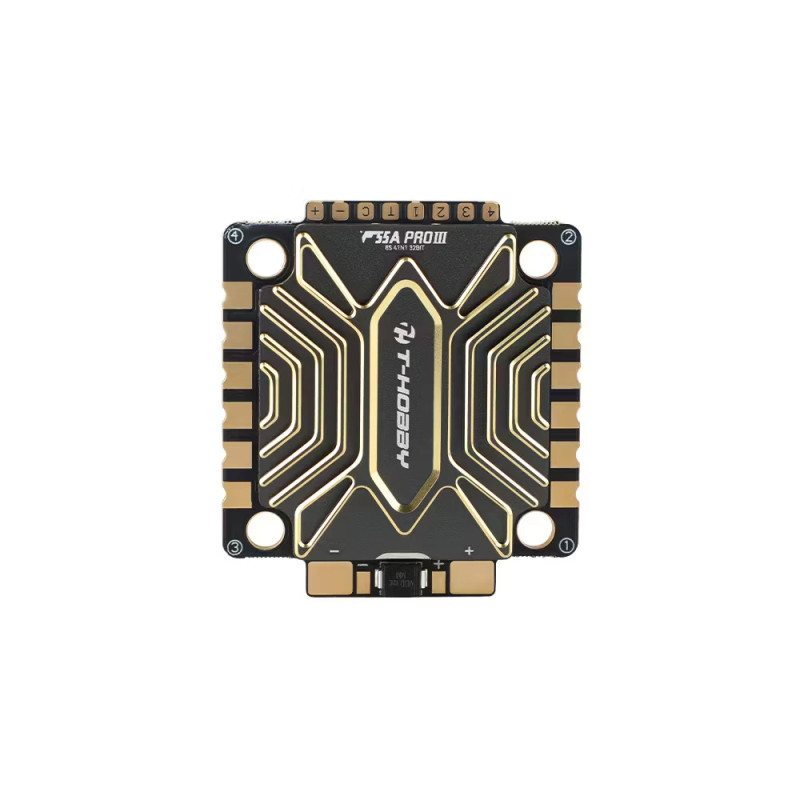

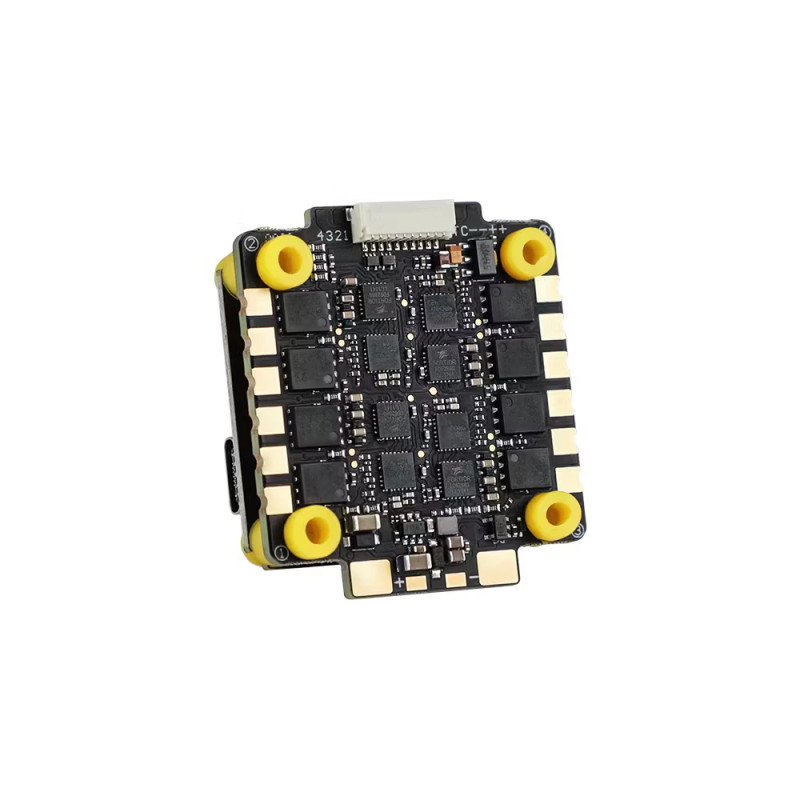

ESC F55A PROIII 4w1

Regulator F55A PROIII integruje cztery kanały ESC na jednej płytce. Każdy kanał obsługuje 55 A prądu ciągłego, a deklarowany prąd chwilowy wynosi 65 A. Sterownik ESC bazuje na MCU STM32G071 i pracuje z firmware AM32.

ESC obsługuje telemetrię i zakres zasilania 3-8S LiPo. Bezpośrednie połączenie pomiędzy FC i ESC upraszcza montaż obu elementów jako jednego stacka.

Najważniejsze cechy

• Zasilanie 3-8S LiPo - szeroki zakres obsługiwanych konfiguracji zasilania
• ESC 55 A x 4 - cztery regulatory zintegrowane na jednej płytce
• Prąd chwilowy 65 A - według specyfikacji producenta
• STM32F722 - procesor zastosowany w kontrolerze lotu F7 V2
• ICM-42688P - żyroskop kontrolera lotu
• AM32 - firmware regulatora F55A PROIII
• 5 UART - możliwość komunikacji z dodatkowymi urządzeniami pokładowymi
• Blackbox 128 MB - pamięć do zapisu danych z pracy kontrolera
• 30,5 x 30,5 mm - standardowy rozstaw montażowy pełnowymiarowych stacków FPV
• Analog i HD FPV - producent deklaruje kompatybilność z oboma typami systemów wideo

Specyfikacja kontrolera lotu F7 V2

• Model: F7 V2
• Napięcie wejściowe: 3-8S LiPo
• MCU: STM32F722
• Firmware: Betaflight
• Żyroskop: ICM-42688P
• Wyjścia zasilania: 5 V / 3 A oraz 12 V / 3 A
• OSD: AT7456E
• Łączność bezprzewodowa: brak
• Liczba UART: 5
• Blackbox: 128 MB
• Port USB: USB-C
• Target: TMTR-TMOTORF7
• Rozstaw montażowy: 30,5 x 30,5 mm
• Średnica otworów montażowych: 4 mm
• Wymiary FC: 37 x 37 x 7 mm
• Waga FC: 8 g

Specyfikacja ESC F55A PROIII

• Model: F55A PROIII 8S 4w1
• Napięcie wejściowe: 3-8S LiPo
• Prąd ciągły: 55 A x 4
• Prąd chwilowy: 65 A
• MCU: STM32G071
• Firmware: AM32
• Telemetria ESC: tak
• Current Scale: 200
• Wymiary ESC: 44,6 x 40,4 x 6 mm
• Waga ESC: 19,2 g

Parametry kompletnego stacka

• Kontroler lotu: T-HOBBY F7 V2
• ESC: T-HOBBY F55A PROIII 55A 4w1
• Obsługiwane zasilanie: 3-8S LiPo
• Rozstaw montażowy: 30,5 x 30,5 mm

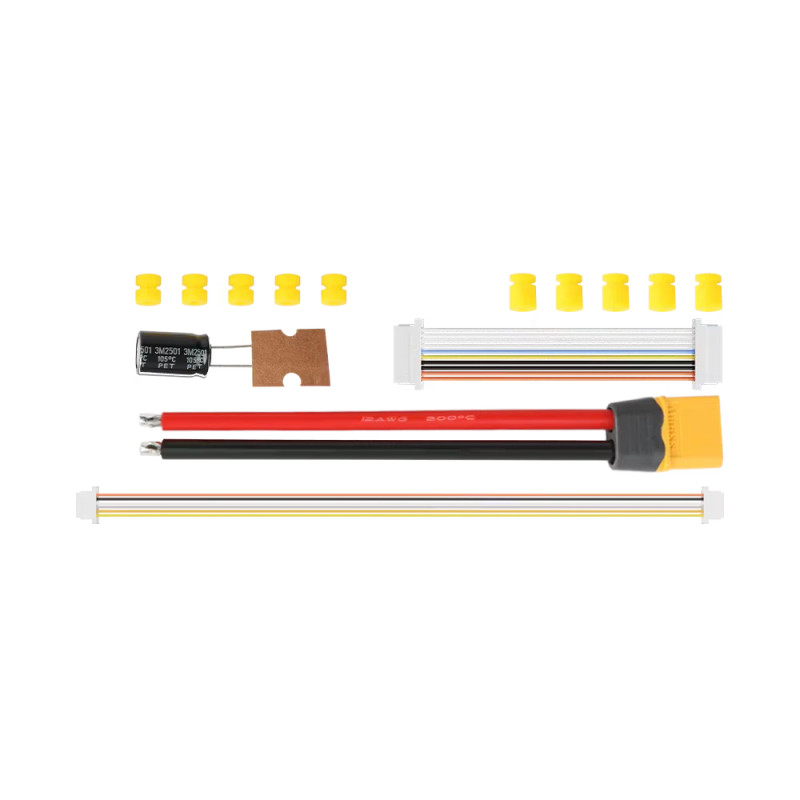

Zawartość zestawu

• 1x kontroler lotu F7 V2
• 1x ESC F55A PROIII 55A 4w1
• 1x zestaw akcesoriów producenta

Najczęściej zadawane pytania

Tak. Producent podaje zakres zasilania 3-8S LiPo zarówno dla kontrolera F7 V2, jak i regulatora F55A PROIII.

Regulator F55A PROIII pracuje z firmware AM32. Kontroler lotu F7 V2 wykorzystuje Betaflight.

F55A PROIII jest regulatorem 4w1 o deklarowanym prądzie ciągłym 55 A na kanał i prądzie chwilowym 65 A.

Tak. Według producenta F7 V2 jest kompatybilny zarówno z analogowymi, jak i cyfrowymi systemami wideo FPV.

Stack wykorzystuje rozstaw montażowy 30,5 x 30,5 mm. Przed zakupem należy sprawdzić zgodność tego standardu z ramą.

Rada eksperta Avifly: Przy konfiguracji 6S lub 8S warto zadbać o możliwie krótkie przewody zasilające i prawidłowo dobrany kondensator Low ESR zamontowany blisko wejścia zasilania ESC. Ogranicza to przepięcia generowane przez układ napędowy.
