Zestaw ramy i napędu FPV FlyFishRC FIFTY5 1750KV - rama 5.5 cala, silniki Flash 2306 6S, śmigła HQProp

FlyFishRC FIFTY5 1750KV - zestaw ramy i napędu do drona FPV 5.5 cala

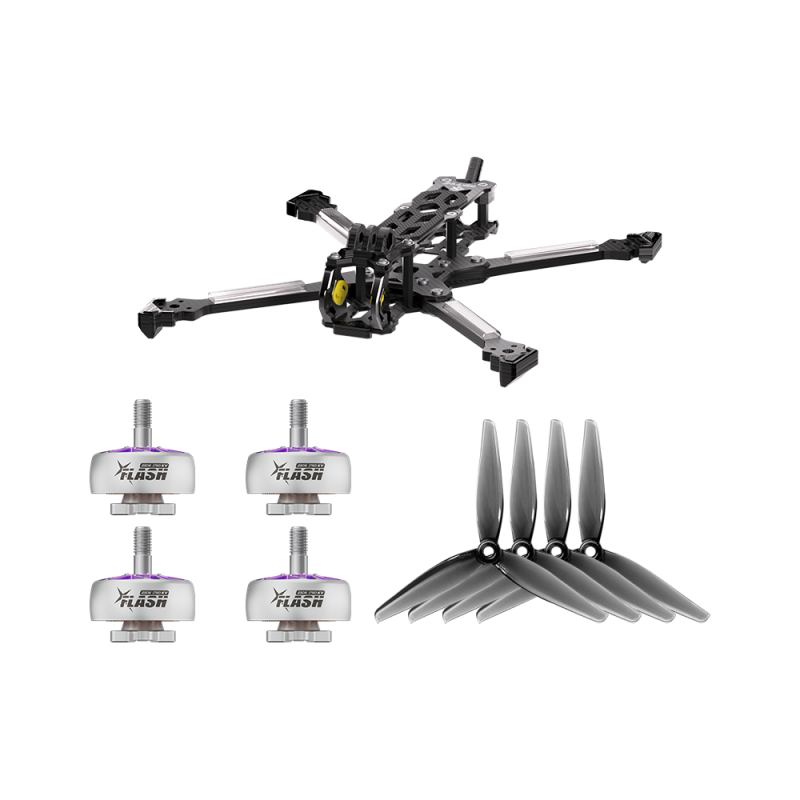

FlyFishRC FIFTY5 Flash 2306 1750KV to zestaw do budowy drona FPV klasy 5-5.5 cala, zawierający ramę FIFTY5 True-X, cztery silniki Flash 2306 1750KV przystosowane do zasilania LiPo 6S oraz komplet trzyłopatowych śmigieł HQProp 5.5x3.5x3.

Zestaw stanowi bazę pod własną konfigurację freestyle FPV. Rama oferuje rozstaw osi 255 mm, ramiona o grubości 5 mm oraz mocowania elektroniki w popularnych standardach 20x20 mm i 30.5x30.5 mm.

Dla kogo jest ten zestaw?

• Buduję drona FPV 5-5.5 cala z zasilaniem 6S
• Chcę od razu dobrać do siebie ramę, silniki i śmigła
• Szukam konfiguracji z silnikami klasy 2306 o wartości 1750KV
• Planuję stack FC/ESC w rozstawie 20x20 mm lub 30.5x30.5 mm
• Potrzebuję ramy w geometrii True-X do konfiguracji freestyle FPV

Dla kogo NIE jest?

• Szukam kompletnego drona gotowego do lotu - zestaw nie zawiera kontrolera lotu, ESC, odbiornika RC ani systemu wideo
• Buduję konfigurację 4S - silniki Flash 2306 1750KV producent przeznacza do zasilania 6S
• Potrzebuję ramy do śmigieł większych niż 5.5 cala

Rama FIFTY5 True-X 255 mm

FIFTY5 wykorzystuje geometrię True-X oraz rozstaw osi 255 mm. Konstrukcja obsługuje śmigła od 5 do 5.5 cala, dzięki czemu zestaw jest przygotowany pod dostarczone śmigła HQProp 5.5x3.5x3.

Ramiona mają grubość 5 mm. Górna płyta ma 2 mm, środkowa 2.5 mm, dolna 2.5 mm, a element CNC 6 mm. Masa ramy wynosi 127.7 g wraz z elementami TPU anteny, bumpera i odbiornika.

Silniki Flash 2306 1750KV pod zasilanie 6S

W zestawie znajdują się cztery silniki FlyFishRC Flash 2306 o wartości 1750KV. Producent określa ten wariant jako przeznaczony do zasilania LiPo 6S. Silniki mają konfigurację 12N14P, rozstaw montażowy 16x16 mm oraz przewody 20AWG o długości 150 mm.

Konstrukcja silników wykorzystuje jednoczęściowy dzwon Uni-Bell z aluminium 7075, wał ze stopu tytanu, łożyska NMB oraz magnesy N52SH. Przewody uzwojenia są wykonane z miedzi odpornej według producenta na temperaturę do 220C.

Konstrukcja przygotowana do intensywnej eksploatacji

• Dzwon Uni-Bell z aluminium 7075 - sztywna, jednoczęściowa konstrukcja silnika
• Wał ze stopu tytanu - element zaprojektowany z myślą o wysokich obciążeniach mechanicznych
• Łożyska NMB i magnesy N52SH - komponenty zastosowane w układzie napędowym silnika
• Antypoślizgowa powierzchnia pod śmigłem - poprawia mechaniczne osadzenie śmigła na silniku
• Wzmocniona podstawa silnika oraz zabezpieczenie wyjścia przewodów
• Producent deklaruje dynamiczne wyważanie oraz kontrolę parametrów silników podczas produkcji

Śmigła HQProp 5.5x3.5x3

Do napędu dołączono komplet trzyłopatowych śmigieł HQProp 5.5x3.5x3. Każde śmigło ma średnicę 5.5 cala, skok 3.5 cala i wykonane jest z poliwęglanu.

Otwór montażowy ma średnicę 5 mm, a producent nie przewiduje stosowania dodatkowych pierścieni redukcyjnych. W zestawie znajdują się dwa śmigła CW oraz dwa CCW.

Duża elastyczność montażu elektroniki

• Stack FC/ESC: 20x20 mm lub 30.5x30.5 mm, M3
• VTX: 20x20 mm lub 25.5x25.5 mm, M2
• Kamera FPV: szerokość montażowa 19 mm lub 20 mm

Pozwala to zbudować konfigurację opartą na wielu popularnych kontrolerach lotu, regulatorach ESC i systemach wideo FPV bez ograniczenia do jednego konkretnego stacka.

Specyfikacja techniczna - rama FIFTY5

• Model: FIFTY5
• Geometria: True-X
• Rozstaw osi: 255 mm
• Obsługiwany rozmiar śmigieł: 5-5.5 cala
• Grubość ramion: 5 mm
• Grubość górnej płyty: 2 mm
• Grubość środkowej płyty: 2.5 mm
• Grubość dolnej płyty: 2.5 mm
• Grubość elementu CNC: 6 mm
• Mocowanie kamery FPV: 19 mm / 20 mm
• Wymiary całkowite: 180.3 x 180.3 x 33 mm
• Waga ramy: 127.7 g z elementami TPU anteny, bumpera i odbiornika
• Mocowanie stacka: 20x20 mm / 30.5x30.5 mm, M3
• Mocowanie VTX: 20x20 mm / 25.5x25.5 mm, M2

Specyfikacja techniczna - silniki Flash 2306

• Model: Flash 2306
• KV: 1750KV
• Zasilanie: LiPo 6S
• Konfiguracja: 12N14P
• Wymiary: 29.4 x 31.8 mm
• Przewody: 20AWG
• Długość przewodów: 150 mm
• Rozstaw montażowy: 16x16 mm
• Dzwon: konstrukcja Uni-Bell, aluminium 7075
• Wał: stop tytanu
• Łożyska: NMB
• Magnesy: N52SH

Specyfikacja techniczna - śmigła HQProp

• Model: HQProp 5.5x3.5x3
• Średnica: 5.5 cala
• Skok: 3.5 cala
• Liczba łopat: 3
• Materiał: poliwęglan
• Waga jednego śmigła: 4.6 g
• Średnica piasty: 12.5 mm
• Grubość piasty: 6.2 mm
• Średnica otworu: 5 mm
• Pierścienie redukcyjne: brak

Zawartość zestawu

• 1x rama FlyFishRC FIFTY5
• 4x silnik FlyFishRC Flash 2306 1750KV
• 2x śmigło HQProp 5.5x3.5x3 CW
• 2x śmigło HQProp 5.5x3.5x3 CCW

Najczęściej zadawane pytania

Czy silniki 1750KV są przeznaczone do zasilania 6S?

Tak. FlyFishRC podaje dla osobnego wariantu Flash 2306 1750KV napięcie wejściowe 6S LiPo.

Czy zestaw zawiera kontroler lotu i ESC?

Nie. W zestawie znajduje się rama, cztery silniki i cztery śmigła. Kontroler lotu, ESC, odbiornik RC oraz system wideo należy dobrać osobno.

Jakie śmigła pasują do ramy FIFTY5?

Producent przewiduje śmigła od 5 do 5.5 cala. W zestawie znajdują się trzyłopatowe HQProp 5.5x3.5x3.

Jaki stack można zamontować w ramie?

Rama obsługuje stacki w rozstawie 20x20 mm oraz 30.5x30.5 mm z otworami M3.

Rada eksperta Avifly: Przy budowie konfiguracji 6S dobierz ESC z odpowiednim zapasem prądowym do silników Flash 2306 i śmigieł 5.5 cala. Warto również zastosować kondensator Low ESR przy wejściu zasilania ESC, aby ograniczyć skoki napięcia w instalacji.
