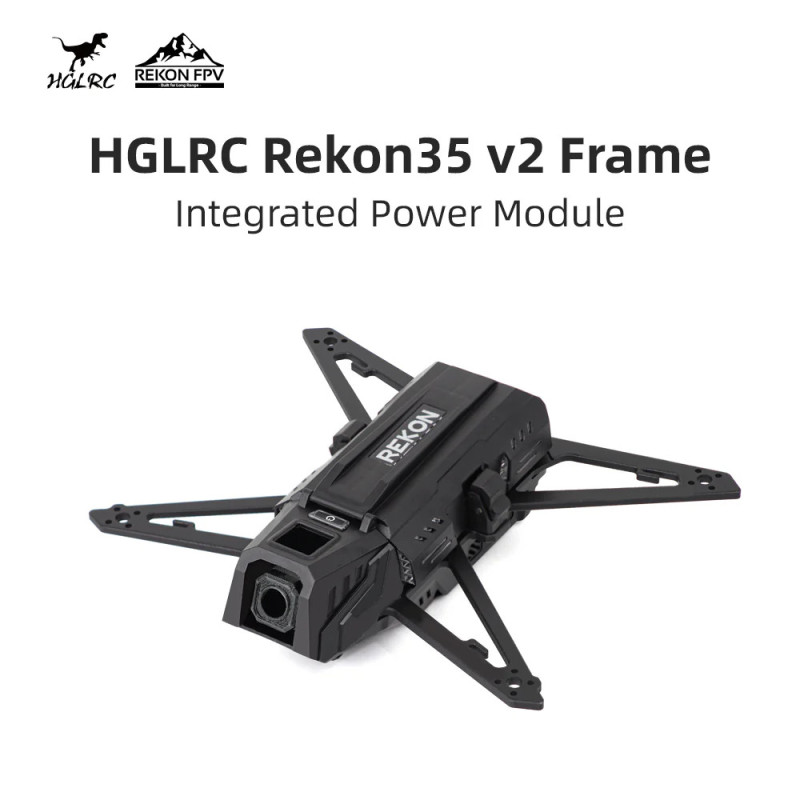

Rama FPV HGLRC Rekon35 V2 - 3.5 cala, karbon 3 mm, long range 2S

Rama FPV HGLRC Rekon35 V2 - karbonowa rama 3.5 cala do lekkiego long range

HGLRC Rekon35 V2 Frame to rama FPV pod drona 3.5 cala, zaprojektowana do lekkich konstrukcji long range z akumulatorami 18650 w konfiguracji 2S. Konstrukcja łączy karbonową płytę o grubości 3 mm z elementami formowanymi wtryskowo, dzięki czemu rama jest przygotowana pod kompaktowy, uporządkowany montaż elektroniki.

Rekon35 V2 jest bazą do budowy małego quadcoptera FPV, który ma latać dłużej niż typowy toothpick, ale nadal zachować zwrotność i precyzyjne prowadzenie w locie. Wewnętrzne umieszczenie akumulatorów ogranicza opór powietrza, a zintegrowany moduł zasilania 2S obsługuje funkcje ładowania i rozładowania pakietu 18650.

Najważniejsze cechy ramy HGLRC Rekon35 V2

• Rama pod śmigła 3.5 cala - dobry kompromis między czasem lotu, sprawnością i mobilnością konstrukcji.
• Rozstaw osi 174.24 mm - format przeznaczony do kompaktowych dronów FPV klasy Rekon35.
• Karbonowa płyta 3 mm - sztywna baza dla ramion i elektroniki, istotna przy małych konstrukcjach long range.
• Elementy formowane wtryskowo - obudowa górna, dolna i komora baterii pozwalają zachować uporządkowany montaż.
• Zintegrowany moduł zasilania 2S - obsługuje funkcje ładowania i rozładowania akumulatorów 18650.
• Dedykowany przycisk zasilania - wygodniejsze uruchamianie konstrukcji bez każdorazowego manipulowania przewodami.
• Wskaźniki LED i buzzer - ułatwiają kontrolę statusu zasilania i pracy modułu.
• Kompatybilność z wieloma układami FC i VTX - mocowanie FC 20x20 M2 oraz VTX 25.5x25.5 M2 daje sensowną elastyczność przy doborze elektroniki.

Dla kogo jest ta rama?

• Dla pilotów, którzy chcą zbudować lekkiego drona FPV 3.5 cala do lotów rekreacyjnych i long range.
• Dla osób szukających ramy pod zasilanie 2S z akumulatorów 18650.
• Dla konstruktorów, którzy chcą utrzymać akumulatory wewnątrz korpusu, aby ograniczyć opór w locie.
• Dla użytkowników, którzy planują montaż elektroniki w standardzie 20x20 M2 oraz VTX w standardzie 25.5x25.5 M2.

Dla kogo NIE jest?

• Nie jest to kompletna wersja BNF ani gotowy dron FPV - sprzedawana jest sama rama z elementami montażowymi.
• Nie jest to rama pod klasycznego freestyle 5 cali z dużymi silnikami 22xx.
• Nie jest to rama pod standardowy stack 30.5x30.5 mm, ponieważ producent podaje mocowanie FC 20x20 M2.
• Nie jest to zestaw z kamerą, silnikami, kontrolerem lotu, VTX ani śmigłami.

Konstrukcja i montaż

Producent zastosował połączenie karbonu ze spray coatingiem oraz elementów formowanych wtryskowo. Taka konstrukcja pozwala połączyć sztywność płyty nośnej z bardziej zamkniętą, aerodynamiczną bryłą korpusu.

Waga ramy wynosi 95 ± 5 g i obejmuje elementy drukowane 3D, płytkę zasilania oraz śruby. To ważne przy planowaniu masy startowej, ponieważ do finalnej wagi trzeba doliczyć silniki, elektronikę, kamerę, VTX, śmigła oraz akumulatory.

Mocowanie silników w standardzie 9x9 M2 wskazuje na kompatybilność z małymi silnikami FPV klasy 14xx. Producent rekomenduje silniki SPECTER 1404-5500KV, które nie są częścią zestawu.

Zasilanie 2S i akumulatory 18650

Rama ma zintegrowany moduł zasilania 2S przeznaczony do obsługi akumulatorów 18650. Producent wskazuje funkcje ładowania i rozładowania, a także obecność wskaźników LED oraz buzzera informującego o statusie.

Wewnętrzne ułożenie akumulatorów ogranicza opór powietrza w porównaniu z pakietem mocowanym zewnętrznie na górze ramy. W praktyce ma to znaczenie przy małych konstrukcjach long range, gdzie każdy element wystający poza obrys korpusu może pogarszać sprawność lotu.

Kompatybilność z elektroniką FPV

• FC: mocowanie 20x20 M2.
• VTX: mocowanie 25.5x25.5 M2.
• Silniki: mocowanie 9x9 M2.
• Kamera: rozstaw montażowy 20 mm.
• Rekomendowana kamera producenta: Caddx Ratel 2 lub DJI O4 Air Unit.
• Rekomendowane śmigła producenta: Gemfan 3630.

Przed doborem komponentów warto sprawdzić realne wymiary płytki, wysokość stacka oraz sposób prowadzenia przewodów. Zamknięta konstrukcja Rekon35 V2 porządkuje montaż, ale jednocześnie wymaga dokładniejszego planowania przestrzeni niż otwarta rama freestyle.

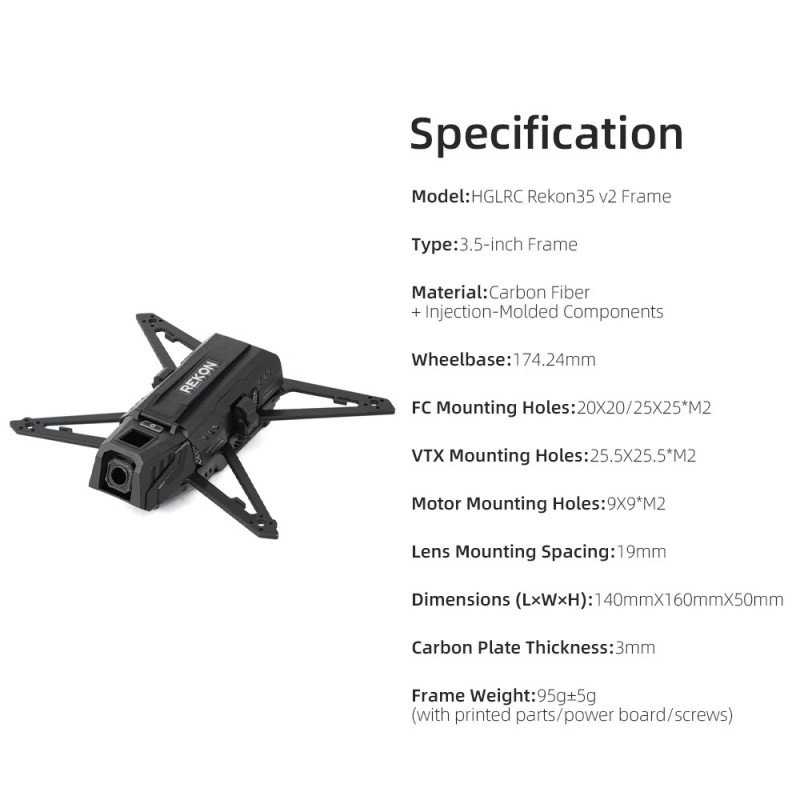

Specyfikacja techniczna

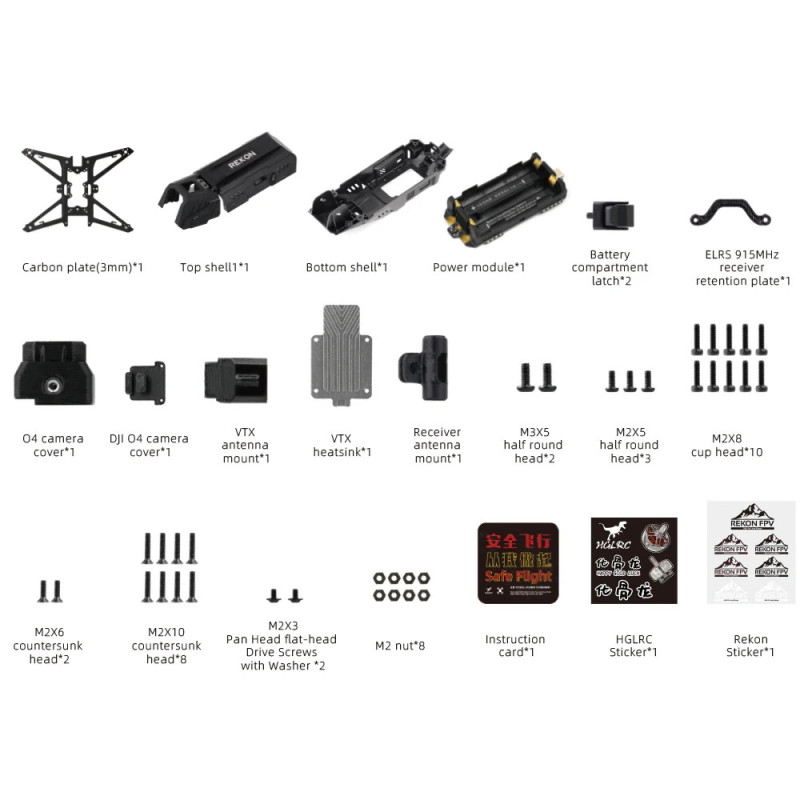

Zawartość zestawu

• Rama HGLRC Rekon35 V2 Frame
• Płyta karbonowa 3 mm
• Górna obudowa
• Dolna obudowa
• Moduł zasilania
• Zatrzask komory baterii
• Radiator VTX

FAQ - najczęściej zadawane pytania

Nie. To sama rama HGLRC Rekon35 V2 z elementami konstrukcyjnymi i modułem zasilania. Do budowy kompletnego drona potrzebne są m.in. kontroler lotu, silniki, kamera, VTX, śmigła i akumulatory.

Producent rekomenduje śmigła Gemfan 3630. Rama jest przeznaczona do konstrukcji klasy 3.5 cala.

Producent podaje mocowanie FC 20x20 M2 i rekomenduje HGLRC H743 20A ELRS 2.4G 2S V1 AIO Flight Controller. Przed montażem sprawdź również wysokość stacka oraz prowadzenie przewodów w ramie.

Producent wskazuje DJI O4 Air Unit jako jedną z rekomendowanych opcji kamery/systemu wideo. Należy jednak zweryfikować wariant O4, sposób montażu oraz chłodzenie VTX przed finalnym złożeniem drona.

Rada eksperta Avifly: Przy budowie Rekon35 V2 najpierw rozplanuj prowadzenie przewodów i wysokość elektroniki, a dopiero potem lutuj finalnie zasilanie. Zamknięty korpus wygląda schludnie, ale nie wybacza chaotycznego montażu tak łatwo jak otwarte ramy freestyle.
