Rama FPV Avifly Cub-2-O4 - 2 cale, DJI O4 Air Unit, karbon 3K, rozstaw osi 88 mm

Rama FPV Avifly Cub-2-O4 2 cale do mikro drona FPV

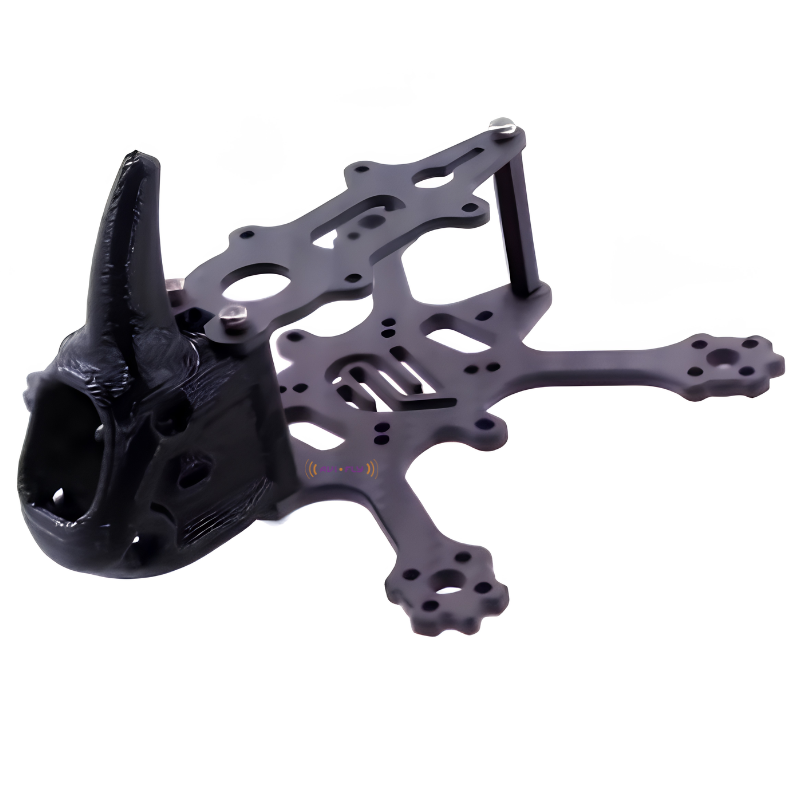

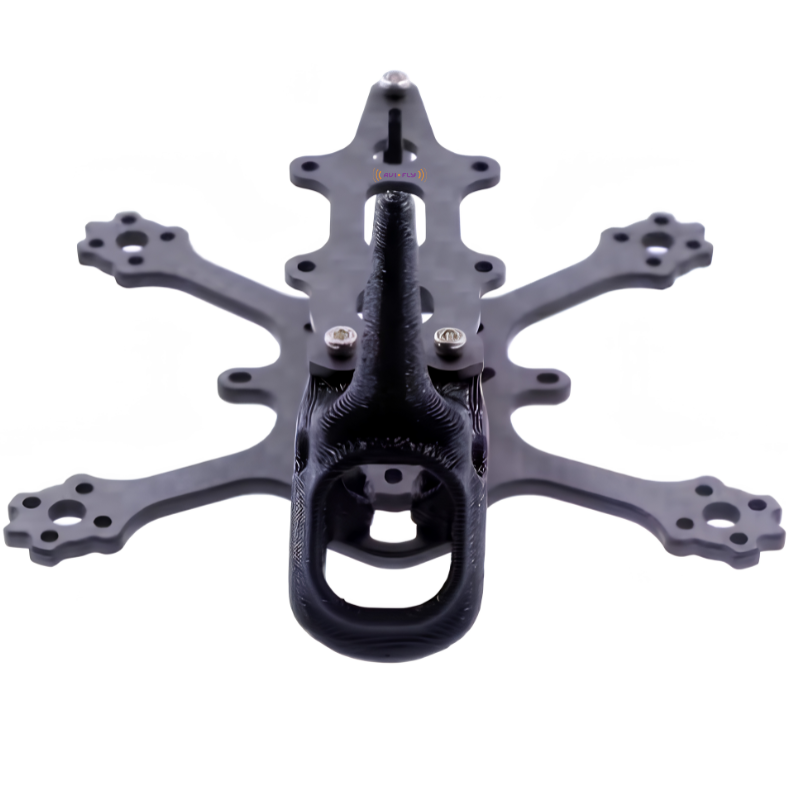

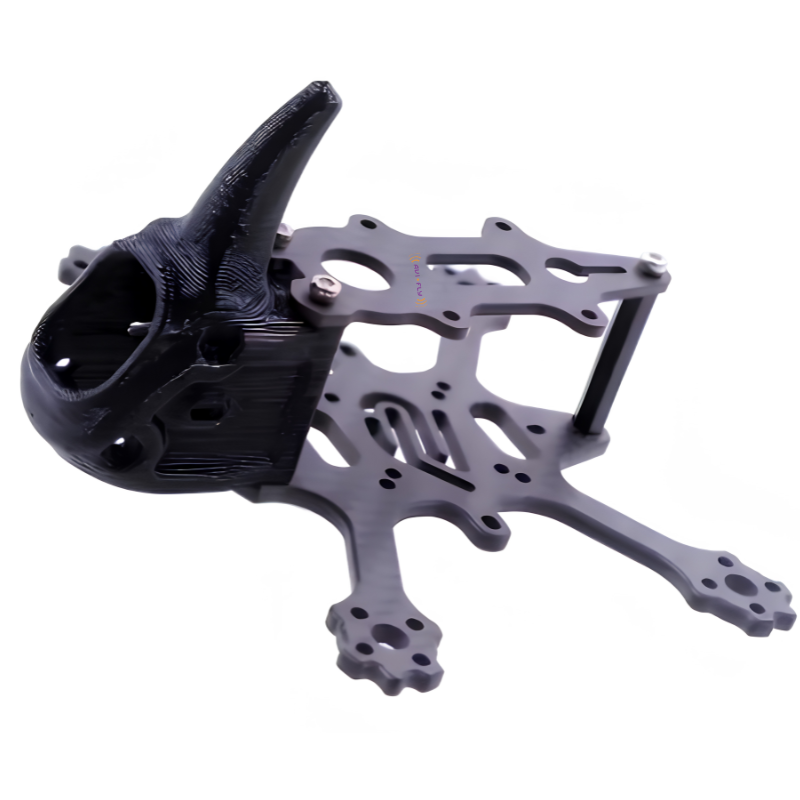

Rama FPV Avifly Cub-2-O4 to 2-calowy zestaw ramy do budowy lekkiego mikro drona FPV z rozstawem osi 88 mm, przygotowany pod kamerę 14 mm i system typu DJI O4 Air Unit lub kamerę klasy Nano.

Konstrukcja jest przeznaczona dla pilotów budujących małego quadcoptera FPV, w którym liczy się niska masa, sztywność karbonu i zgodność z popularnymi formatami montażu kontrolera lotu. Produkt jest sprzedawany jako pusta rama, bez elektroniki.

Najważniejsze cechy

• Format 2 cale - rama pod lekkie mikro konstrukcje FPV z kompaktowym napędem i małymi śmigłami.
• Rozstaw osi 88 mm - baza do budowy małego drona FPV o zwartej geometrii.
• Karbon 3K - materiał stosowany w ramach FPV ze względu na sztywność i niską masę.
• Dolna płyta 2,5 mm - główny element nośny ramy ma grubość dobraną pod małą konstrukcję 2-calową.
• Górna płyta 1,5 mm - pozwala ograniczyć masę całej konstrukcji.
• Waga około 15 g - niska masa ułatwia budowę lekkiego zestawu FPV.
• Montaż FC 25,5 x 25,5 / 26,5 x 26,5 / 20 x 20 / 16 x 16 mm - szeroka zgodność z popularnymi kontrolerami lotu i stackami do mikro dronów.
• Rozstaw otworów silnika 9 x 9 mm - rama jest przygotowana pod małe silniki FPV z takim układem montażowym.

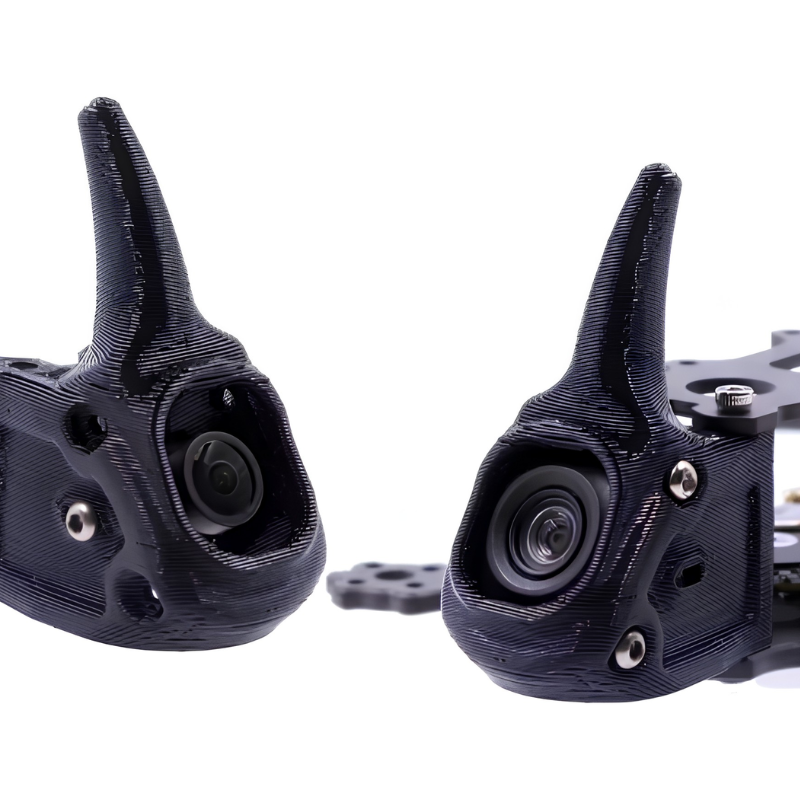

• Kamera 14 mm - kompatybilność z kamerami FPV klasy Nano oraz rozwiązaniami typu DJI O4 Air Unit.

Największe zalety w praktyce

• Szeroka zgodność montażowa FC ułatwia dobór elektroniki bez zamykania się na jeden standard płytki.
• Niska masa ramy pomaga utrzymać sensowną wagę całego drona, co jest krytyczne przy konstrukcjach 2-calowych.
• Karbon 3K zapewnia sztywniejszą bazę niż tworzywa sztuczne, co pomaga ograniczyć niepożądane ugięcia konstrukcji.
• Obsługa kamery 14 mm pozwala zbudować małego drona FPV z nowoczesnym systemem obrazu lub klasyczną kamerą Nano.

Dla kogo jest ta rama?

• Dla osób budujących mikro drona FPV w formacie 2 cale.
• Dla pilotów szukających ramy pod kamerę 14 mm i system typu DJI O4 Air Unit.
• Dla osób, które chcą dobrać własny kontroler lotu, silniki, śmigła, VTX i odbiornik RC.
• Dla serwisantów i konstruktorów FPV, którzy potrzebują lekkiej ramy z karbonu 3K.

Dla kogo NIE jest?

• Nie jest to gotowy dron FPV do lotu.
• Nie jest to zestaw z elektroniką, silnikami, kamerą, VTX, odbiornikiem lub kontrolerem lotu.
• Nie jest to rama pod śmigła 3 cale lub większe.
• Nie jest to rama dla osób, które oczekują gotowej konfiguracji BNF lub PNP.

Kompatybilność montażowa

Rama obsługuje kilka popularnych rozstawów montażowych FC: 25,5 x 25,5 mm, 26,5 x 26,5 mm, 20 x 20 mm oraz 16 x 16 mm. To istotne przy mikro konstrukcjach FPV, ponieważ producenci kontrolerów lotu stosują różne formaty płytek.

Rozstaw otworów pod silniki wynosi 9 x 9 mm. Przed doborem napędu należy upewnić się, że wybrane silniki mają zgodny układ montażowy i są przeznaczone do śmigieł 2 cale.

Specyfikacja techniczna

Parametr	Wartość
Marka	Avifly
Model	Cub-2-O4
Typ produktu	Rama FPV / zestaw ramy
Format	2 cale
Rozstaw osi	88 mm
Materiał	Włókno węglowe 3K
Masa	Około 15 g, możliwe różnice pomiędzy partiami produkcyjnymi
Grubość dolnej płyty	2,5 mm
Grubość górnej płyty	1,5 mm
Montaż FC	25,5 x 25,5 mm / 26,5 x 26,5 mm / 20 x 20 mm / 16 x 16 mm
Rozstaw otworów silnika	9 x 9 mm
Obsługiwane śmigła	2 cale
Kompatybilna kamera FPV	14 mm, seria Nano / DJI O4 Air Unit
Elektronika w zestawie	Nie

Zawartość zestawu

• 1 x zestaw ramy Avifly Cub-2-O4 2 cale
• Produkt nie zawiera elektroniki, silników, śmigieł, kontrolera lotu, kamery, VTX, odbiornika RC ani systemu DJI O4 Air Unit

FAQ - najczęściej zadawane pytania

Czy rama Avifly Cub-2-O4 zawiera elektronikę?

Nie. Produkt jest sprzedawany jako pusta rama bez elektroniki. Kontroler lotu, silniki, śmigła, kamera, VTX, odbiornik RC i system DJI O4 Air Unit należy dobrać osobno.

Jakie śmigła pasują do tej ramy?

Rama jest przeznaczona do śmigieł 2 cale. Większe śmigła nie są właściwym wyborem dla tej konstrukcji.

Jaki kontroler lotu można zamontować w tej ramie?

Rama obsługuje rozstawy montażowe FC 25,5 x 25,5 mm, 26,5 x 26,5 mm, 20 x 20 mm oraz 16 x 16 mm.

Czy rama pasuje pod DJI O4 Air Unit?

Jest kompatybilna z kamerą FPV 14 mm, w tym z rozwiązaniami typu DJI O4 Air Unit. Jest to jednak sama rama, bez modułu DJI O4 w zestawie.

Rada eksperta Avifly: Przy ramie 2 cale zaplanuj ułożenie FC, przewodów silnikowych i kamery przed lutowaniem. W tak małej konstrukcji każdy milimetr miejsca ma znaczenie, a późniejszy dostęp serwisowy jest mocno ograniczony.
