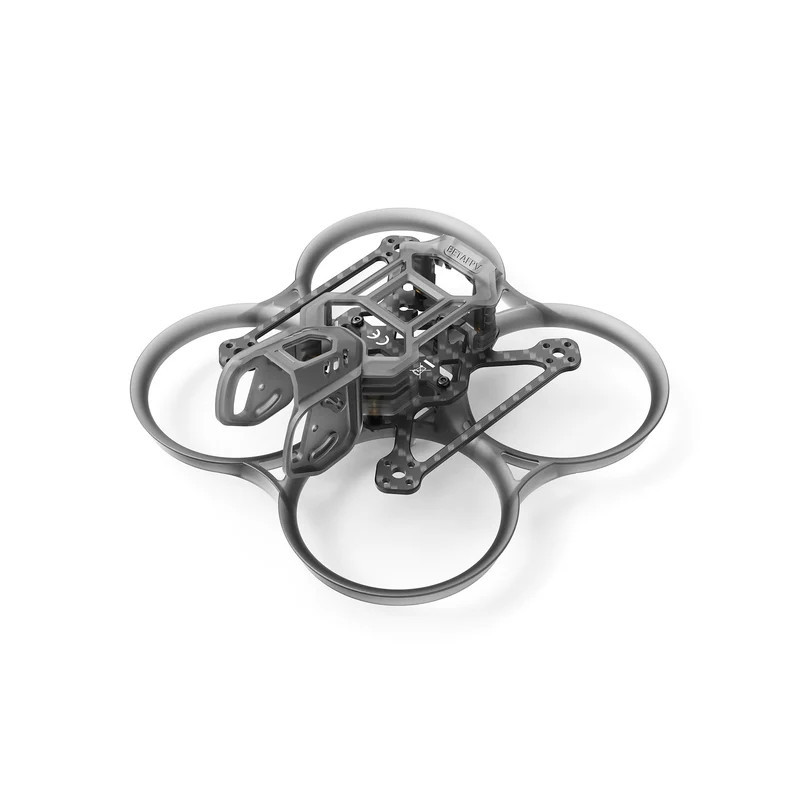

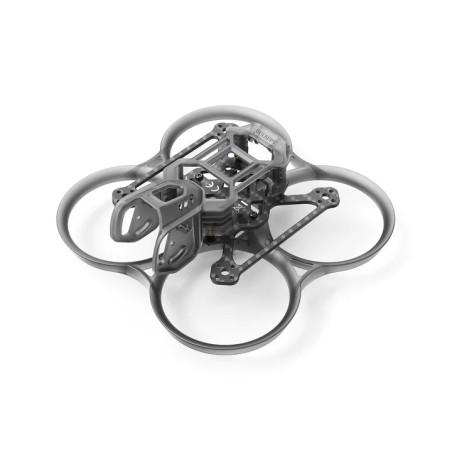

Rama BetaFPV Pavo20 Pro II pod DJI O4 Air Unit Pro
BetaFPV Pavo20 Pro II to rama cinewhoopa o rozstawie osi 93,9 mm, przygotowana do budowy kompaktowego drona FPV z systemem DJI O4 Air Unit Pro. Wersja Transparent Gray zawiera płytę główną, osłonę kanałową oraz dedykowany uchwyt O4 Air Unit Pro z elementami tłumiącymi drgania.
Dla kogo jest ta rama?
- Buduję lub odbudowuję BetaFPV Pavo20 Pro II z DJI O4 Air Unit Pro
- Potrzebuję ramy z mocowaniem FC 26 x 26 mm
- Chcę kompletny zestaw montażowy z uchwytem kamery, paskiem akumulatora i elementami antywibracyjnymi
Dla kogo NIE jest?
- Szukam wyłącznie zapasowego whoop ductu - producent oferuje go jako osobną wersję
- Potrzebuję samego uchwytu O4 Air Unit Pro - bracket jest dostępny oddzielnie
- Buduję poprzednią generację Pavo20 Pro - producent nie zaleca łączenia płyty Pavo20 Pro II ze starszym ductem
Najważniejsze cechy
- Rozstaw osi 93,9 mm - konstrukcja przeznaczona dla Pavo20 Pro II
- Materiały PA12/PP - zastosowane w elementach konstrukcyjnych i osłonie whoopa
- Płyta górna o grubości 2 mm
- Mocowanie kontrolera lotu 26 x 26 mm
- Rozstaw mocowania kamery 20 mm
- Mocowanie silników 4-M2, rozstaw 9 mm
- Szerokość przestrzeni na akumulator 20 mm
- Obsługa filtra kamery DJI O4 Pro
Specyfikacja techniczna
- Model: Pavo20 Pro II Brushless Whoop Frame
- Wersja: O4 Air Unit Pro Frame
- Kolor: Transparent Gray
- Rozstaw osi: 93,9 mm
- Materiał: PA12/PP
- Grubość górnej płyty: 2 mm
- Waga ramy z uchwytem O4 Air Unit Pro: 35,7 g
- Waga whoop ductu: 17,8 g
- Rozstaw mocowania kamery: 20 mm
- Mocowanie FC: 26 x 26 mm
- Mocowanie silnika: 4-M2, rozstaw 9 mm
- Szerokość miejsca na akumulator: 20 mm
Zawartość zestawu
- 1x płyta górna Pavo20 Pro II
- 1x whoop duct Pavo20 II
- 1x uchwyt O4 Air Unit Pro
- 6x kulka antywibracyjna FC 8 mm
- 6x kulka antywibracyjna uchwytu O4 Air Unit Pro 6,6 mm
- 6x śruba M2 x 10 mm
- 6x śruba M2 x 4 mm
- 6x śruba M2 x 14 mm
- 1x pasek akumulatora 130 mm
- 2x antena 5.8G
- 1x uchwyt anteny VTX 5.8G
- 1x uchwyt GPS 22 x 22 mm
- 1x uchwyt GPS 14 x 17 mm
- 1x uchwyt buzzera
- 2x podkładka piankowa GPS
- 1x klucz imbusowy H1.5
Najczęściej zadawane pytania
Czy rama jest przeznaczona do DJI O4 Air Unit Pro?
Tak. Ten wariant zawiera dedykowany uchwyt O4 Air Unit Pro oraz elementy antywibracyjne przeznaczone do jego montażu.
Czy mogę wykorzystać elementy ze starszego Pavo20 Pro?
Producent nie zaleca łączenia płyty Pavo20 Pro II ze starszym whoop ductem ze względu na różnicę rozstawu osi i możliwość kontaktu śmigieł z osłoną.
Jaki kontroler lotu pasuje do ramy?
Rama posiada otwory montażowe FC w rozstawie 26 x 26 mm. Przed montażem należy dodatkowo sprawdzić wymiary i rozmieszczenie elementów konkretnego kontrolera.
Rada eksperta Avifly: Podczas montażu O4 Air Unit Pro nie ściskaj nadmiernie gumowych elementów antywibracyjnych. Powinny zachować możliwość pracy, aby skutecznie izolować kamerę i moduł od drgań ramy.
