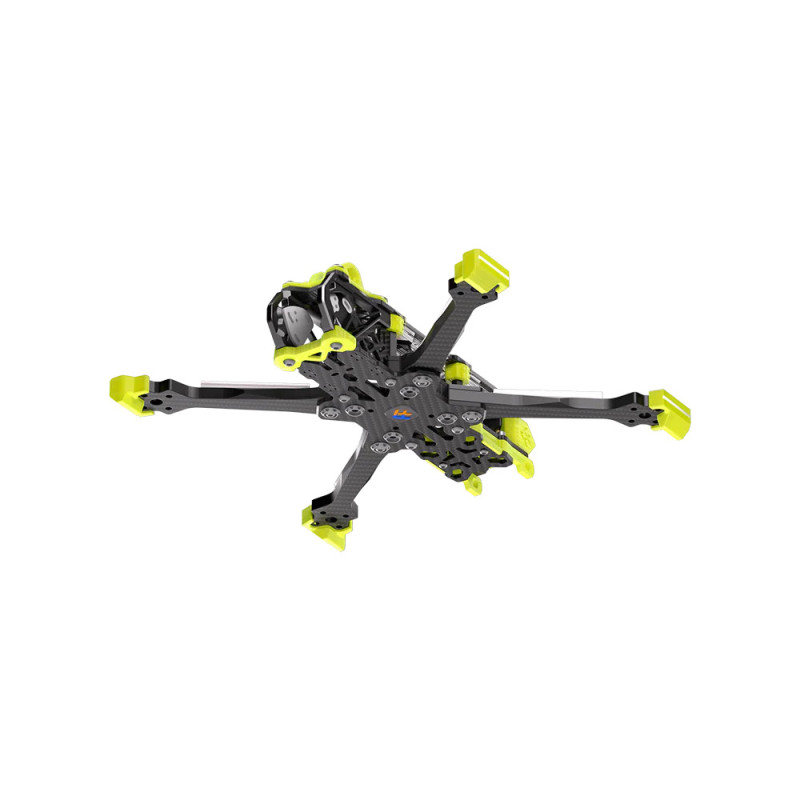

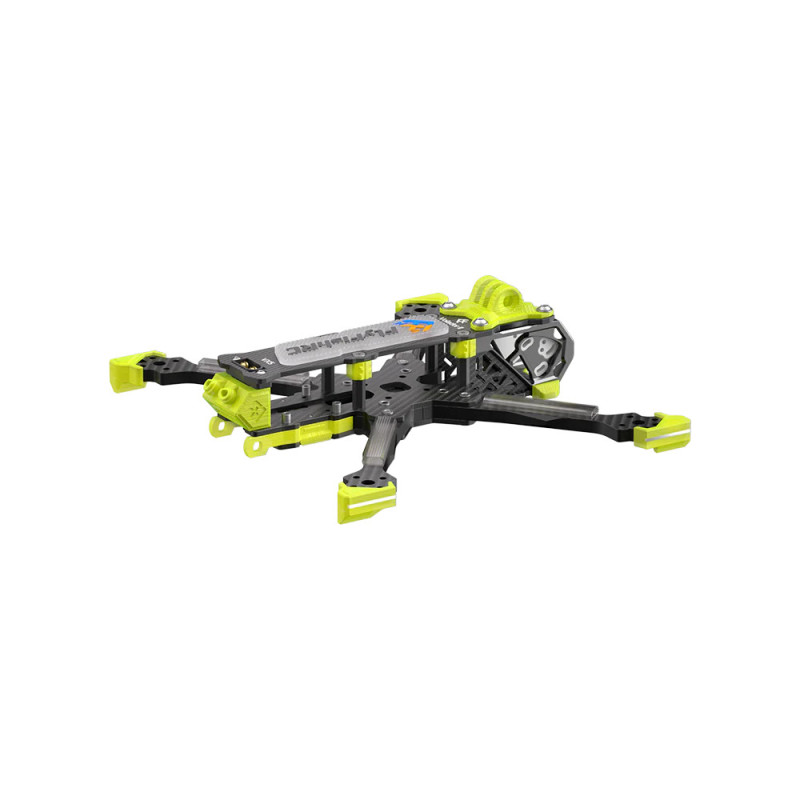

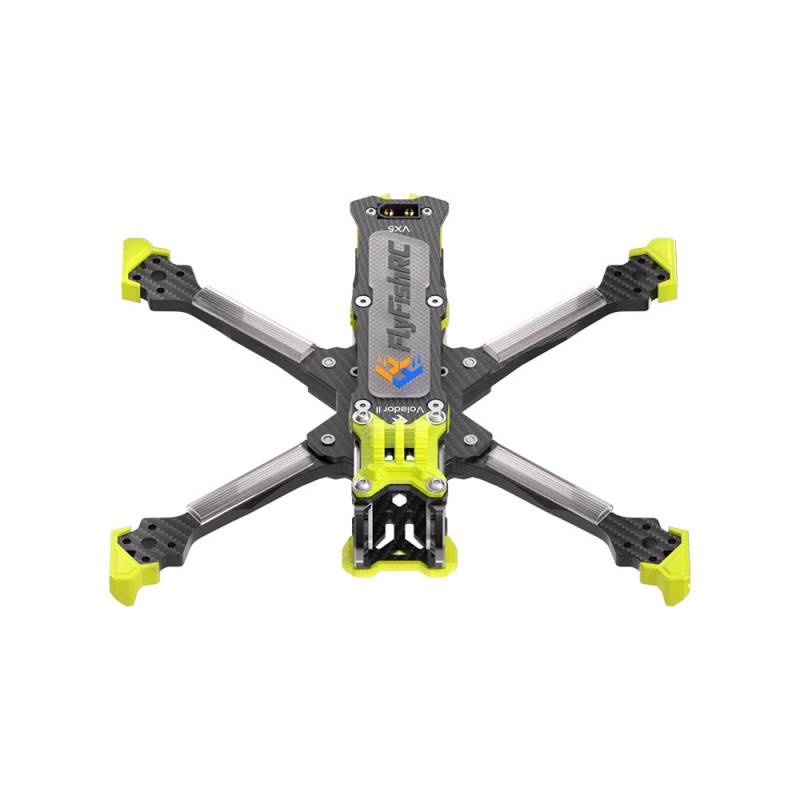

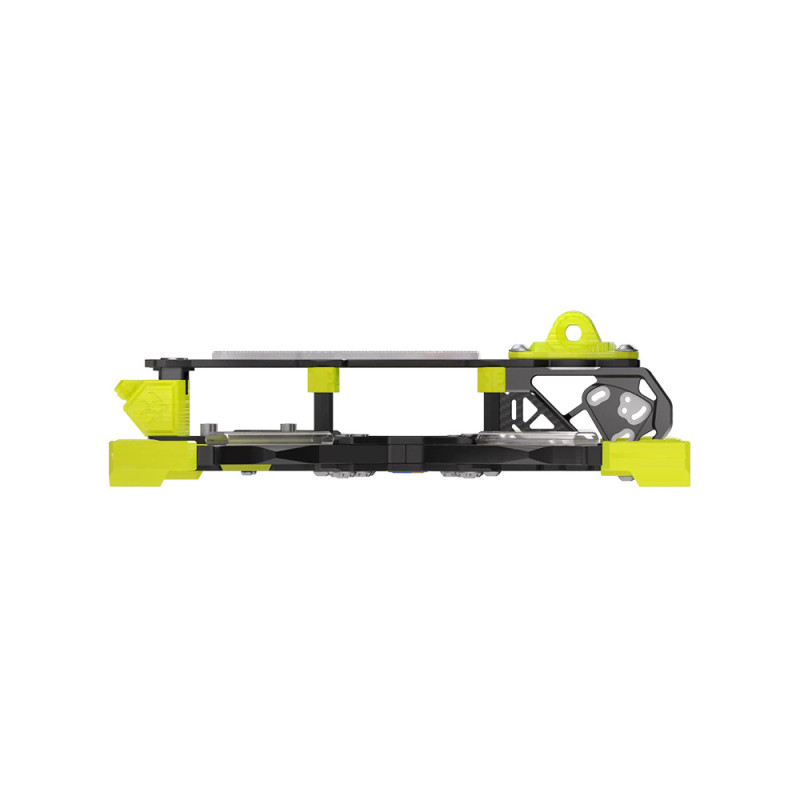

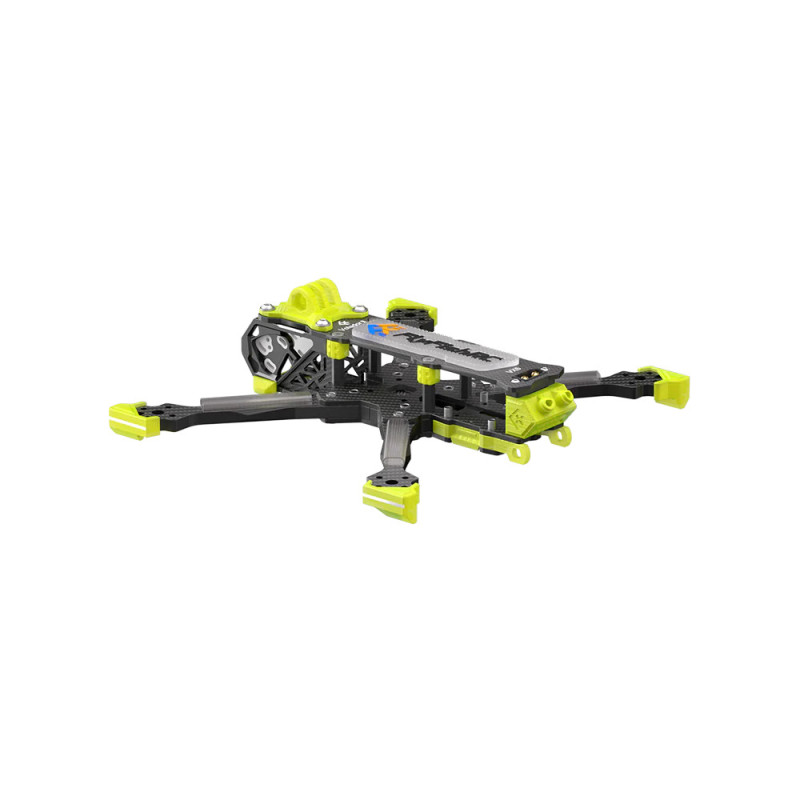

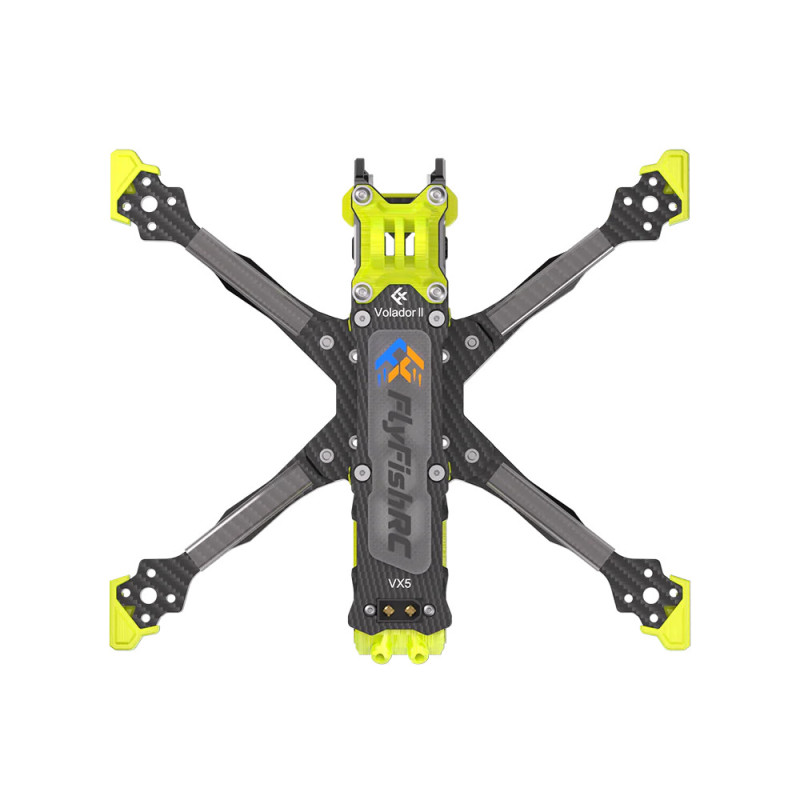

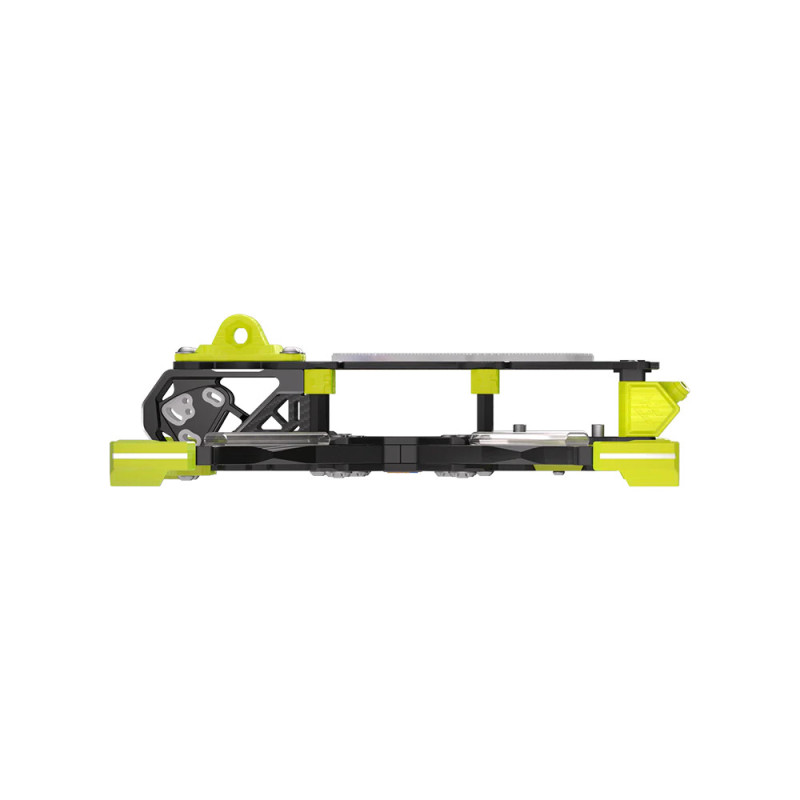

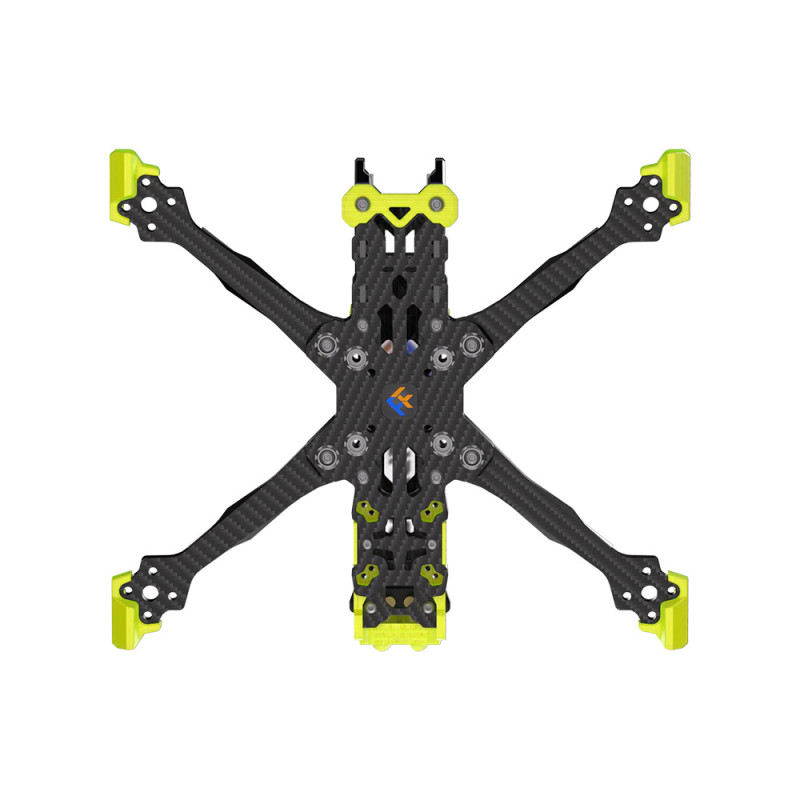

Rama FPV FlyFishRC Volador II VX5 O4 Pro - Freestyle 5 cali, T700, Yellow

Rama FPV FlyFishRC Volador II VX5 O4 Pro do freestyle 5 cali

FlyFishRC Volador II VX5 O4 Pro to rama FPV 5 cali w układzie Squashed X, zaprojektowana pod freestyle i budowę quada z systemem DJI O4 Air Unit Pro.

Konstrukcja bazuje na płytach z włókna węglowego T700, elementach CNC z aluminium oraz dopracowanych częściach TPU. To baza dla pilota, który chce zbudować sztywny, czysty i odporny mechanicznie setup FPV bez walki z chaotycznym prowadzeniem przewodów.

Najważniejsze cechy

• Układ Squashed X - konfiguracja ramy nastawiona na kontrolę i przewidywalne prowadzenie quada w locie freestyle.
• Kompatybilność z DJI O4 Air Unit Pro - rama została przygotowana pod montaż nowoczesnego systemu HD FPV.
• Płyty z włókna węglowego T700 - materiał dobrany pod wysoką sztywność i odporność na obciążenia typowe dla lotów freestyle.
• Ramiona 6 mm - grube ramiona pomagają ograniczyć ugięcia i poprawiają odporność konstrukcji przy uderzeniach.
• Rozstaw kamer 19 mm / 20 mm - obsługa popularnych formatów kamer FPV HD i analogowych.
• Podkładki silikonowe dla kamery O4 - redukują wibracje i pomagają ograniczyć efekt jello w nagraniach DVR.
• Zintegrowane miejsce na XT60 - ułatwia bezpieczne prowadzenie przewodu zasilającego i zmniejsza ryzyko zahaczenia o śmigła.
• Otwory montażowe stacka 20x20 mm i 30.5x30.5 mm - rama pasuje do popularnych stacków FPV w rozmiarach mini i standard.
• Otwory montażowe VTX 20x20 mm i 25.5x25.5 mm - ułatwiają montaż systemów wideo HD i analogowych.
• Hardware klasy 12.9 z preaplikowanym klejem do gwintów - poprawia niezawodność połączeń śrubowych w konstrukcji narażonej na drgania.

Dla kogo jest ta rama?

• Budujesz quada FPV 5 cali do freestyle.
• Chcesz ramę pod system DJI O4 Air Unit Pro.
• Potrzebujesz sztywnej konstrukcji z ramionami 6 mm.
• Zależy Ci na czystym montażu elektroniki, anten, przewodów i XT60.
• Używasz stacka 20x20 mm lub 30.5x30.5 mm.
• Chcesz ramę z obsługą kamer FPV 19 mm i 20 mm.

Dla kogo NIE jest?

• Nie jest to rama deadcat - jeśli priorytetem jest brak śmigieł w kadrze, lepszym wyborem będzie wariant VD.
• Nie jest to gotowy dron - wymaga osobnego dobrania elektroniki, napędu, kamery, VTX, odbiornika, śmigieł i akumulatora.
• Nie jest to rama pod mikroquada lub cinewhoopa - konstrukcja jest przeznaczona pod klasę 5 cali.
• Nie jest to zestaw z elektroniką - produkt obejmuje ramę, nie kompletny zestaw PNP lub BNF.

Konstrukcja Volador II VX - Squashed X

Wersja VX wykorzystuje geometrię Squashed X. W praktyce oznacza to konstrukcję nastawioną na kontrolę, symetryczne zachowanie w manewrach freestyle i dobrą przewidywalność podczas agresywnego latania.

Producent rozróżnia serię VX i VD: VX to konfiguracja Squashed X, natomiast VD to układ deadcat, przeznaczony dla pilotów, którzy chcą ograniczyć widoczność śmigieł w kadrze. Ten model jest więc wyborem bardziej freestyle niż stricte cinematic.

Kompatybilność z DJI O4 Air Unit Pro

Rama została przygotowana pod montaż systemu DJI O4 Air Unit Pro. Producent zastosował silikonowe elementy tłumiące pod kamerę O4, których zadaniem jest ograniczenie przenoszenia drgań z konstrukcji na kamerę.

To ważne szczególnie w buildach freestyle, gdzie rama pracuje pod dużymi obciążeniami, a wibracje mogą pogorszyć jakość obrazu i spowodować efekt jello w nagraniach.

Sztywność, T700 i ograniczenie rezonansu

Volador II VX5 O4 Pro korzysta z płyt z włókna węglowego T700. Ramiona mają grubość 6 mm, a płyta górna, środkowa i dolna mają po 2.5 mm.

Producent zastosował ciasno spasowaną strukturę oraz dodatkowy element typu keystone o grubości 5 mm, aby ograniczyć rezonans ramy. Dla pilota oznacza to bardziej stabilną bazę pod tuning filtra i PID w Betaflight oraz mniejsze ryzyko problemów z drganiami.

Czysty montaż i ochrona przewodów

W ramie przewidziano zintegrowane prowadzenie złącza XT60 w tylnej części konstrukcji. Takie rozwiązanie pomaga ograniczyć ryzyko przecięcia przewodu zasilającego przez śmigła podczas kraksy.

W zestawie konstrukcyjnym uwzględniono także elementy TPU oraz rurki ochronne na przewody silnikowe. To istotne przy ramie freestyle, gdzie przewody na ramionach często są narażone na kontakt z ziemią, gałęziami, betonem lub elementami przeszkód.

Porównanie geometrii VX i VD

Specyfikacja techniczna

Zawartość zestawu

• 1x FlyFishRC Volador II VX5 Frame Kit

FAQ

Tak. Model VX5 O4 Pro jest przygotowany pod DJI O4 Air Unit Pro i wykorzystuje silikonowe elementy tłumiące pod montaż kamery O4.

To rama w układzie Squashed X, a nie deadcat. Jeśli priorytetem jest brak śmigieł w kadrze, należy rozważyć wariant VD. VX jest nastawiony na kontrolę i freestyle.

Rama obsługuje stacki z rozstawem montażowym 20x20 mm oraz 30.5x30.5 mm na śruby M3.

Rama obsługuje kamery w formacie 19 mm oraz 20 mm. Producent wskazuje kompatybilność z systemami analogowymi i HD.

Nie. To zestaw ramy. Do budowy drona potrzebne są osobno dobrane komponenty, takie jak kontroler lotu, ESC, silniki, śmigła, system wideo, odbiornik RC i akumulator.

Rada eksperta Avifly: Przy budowie 5-calowego quada freestyle warto od razu zaplanować prowadzenie przewodu XT60, przewodów silnikowych i anten przed finalnym skręceniem ramy. W tej klasie drona czysty montaż realnie zmniejsza ryzyko przecięcia przewodów po pierwszym mocniejszym krecie.
