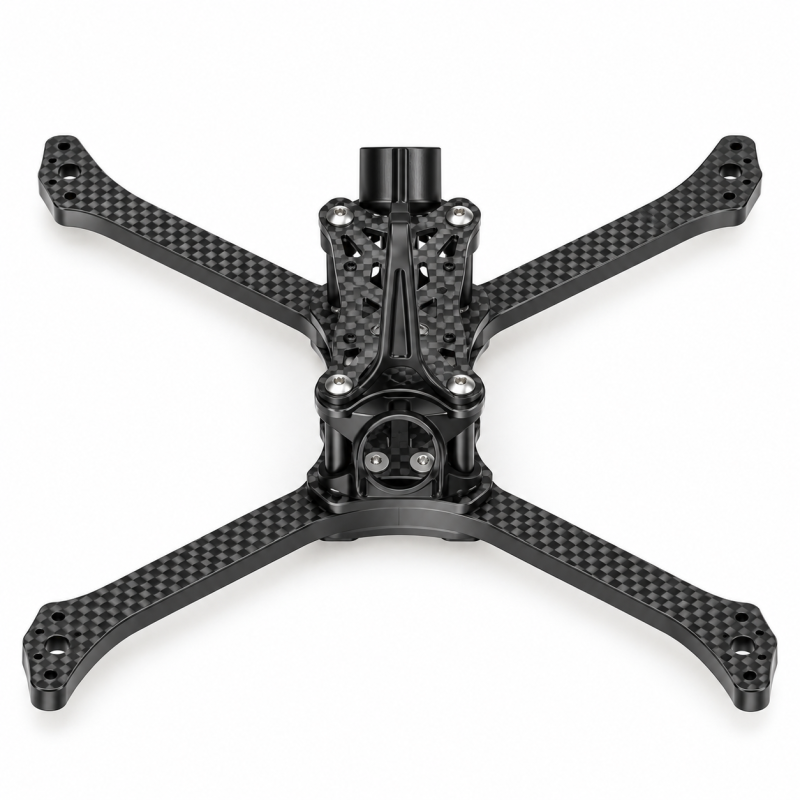

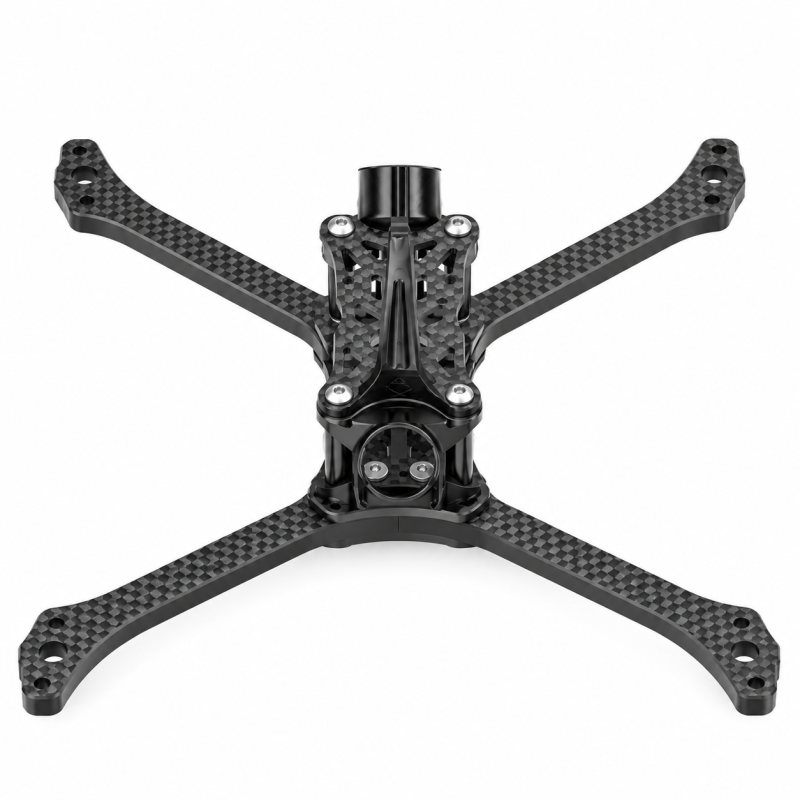

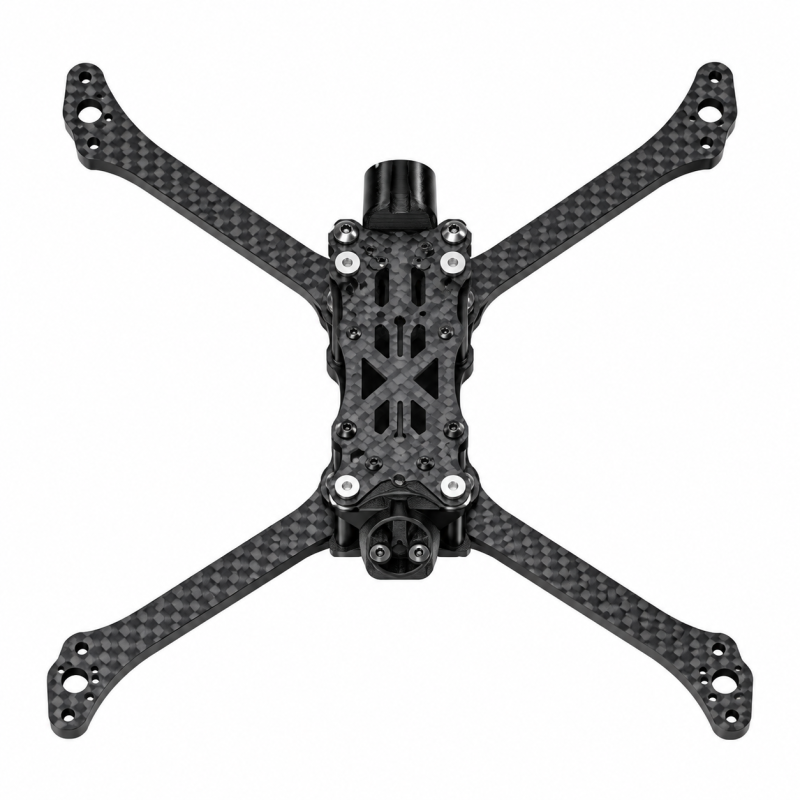

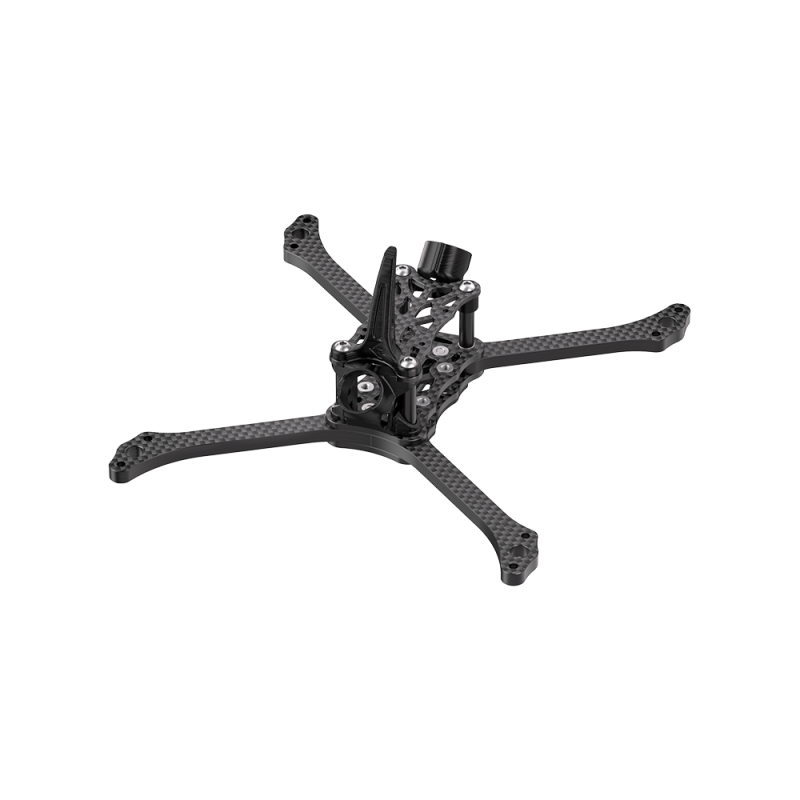

Rama do drona FPV FlyFishRC Hunter 5 HZN - Racing 5.1 cala, T700, HDZero Nano 90 V2

Rama FPV FlyFishRC Hunter 5 HZN do drona racingowego 5.1 cala

FlyFishRC Hunter 5 HZN to lekka rama FPV do budowy drona wyścigowego klasy 5.1 cala, wykonana z karbonu T700 i przygotowana pod kamerę HDZero Nano 90 V2. Konstrukcja o rozstawie osi 190 mm waży 51 g bez elementów TPU i została zaprojektowana z naciskiem na racing, szybki serwis oraz ochronę elektroniki podczas intensywnego latania.

Wersja HZN otrzymuje trzy osobne mocowania kamery TPU ustawione pod kątem 45, 51 i 53 stopni. Pozwala to dobrać pozycję kamery do prędkości lotu i charakterystyki toru bez ręcznego ustawiania uchwytu.

Dla kogo jest ta rama?

• Dla pilotów budujących lekki dron FPV 5 cali nastawiony na racing i szybkie manewry
• Dla użytkowników systemu HDZero z kamerą Nano 90 V2
• Dla osób korzystających ze stacka FC/ESC w standardzie 20 x 20 mm M3
• Dla pilotów, którzy chcą szybko wymieniać uszkodzone ramiona pomiędzy lotami

Dla kogo NIE jest?

• Dla konfiguracji wymagających kamery o innym systemie mocowania niż zastosowany w wersji HZN
• Dla elektroniki wymagającej rozstawu montażowego innego niż 20 x 20 mm M3
• Dla konstrukcji freestyle, w których priorytetem jest duża przestrzeń montażowa zamiast niskiej masy i charakterystyki racingowej

Karbon T700 i konstrukcja przygotowana do racingu

Główne elementy ramy wykonano z włókna węglowego T700. Ramiona mają grubość 5 mm, natomiast płyta środkowa i dolna po 2.5 mm. Konstrukcja została zaprojektowana tak, aby zachować niską masę i jednocześnie równomiernie rozprowadzać obciążenia powstające podczas uderzeń.

Szybka wymiana pojedynczego ramienia

Hunter 5 wykorzystuje modułową konstrukcję z precyzyjnymi śrubami ramion i systemem ograniczającym ich luzowanie pod wpływem drgań. Do wymiany pojedynczego ramienia wymagane jest odkręcenie dwóch kluczowych śrub, co ułatwia serwis drona podczas treningów i zawodów.

Trzy kąty kamery HDZero Nano 90 V2

W zestawie znajdują się trzy mocowania TPU przeznaczone dla kamery HDZero Nano 90 V2. Każde posiada zdefiniowany kąt - 45, 51 lub 53 stopnie. Wyższy kąt kamery jest szczególnie przydatny przy szybkich konfiguracjach racingowych, w których dron podczas lotu utrzymuje duże pochylenie.

Najważniejsze cechy

• Karbon T700 - niska masa przy konstrukcji przystosowanej do intensywnego latania
• Waga 51 g bez elementów drukowanych TPU
• Rozstaw osi 190 mm
• Obsługa śmigieł do 5.1 cala
• Stack 20 x 20 mm M3 z dostępną wysokością montażową 22 mm
• Mocowanie silników 16 x 16 mm dla śrub 3 mm
• Trzy mocowania kamery TPU - 45, 51 i 53 stopnie
• Wersja HZN przygotowana dla HDZero Nano 90 V2

Specyfikacja techniczna

• Model: Hunter 5 HZN
• Typ: rama FPV racing
• Materiał: włókno węglowe T700
• Rozstaw osi: 190 mm
• Wymiary ramy: 158 x 146 x 35.5 mm
• Obsługiwany rozmiar śmigieł: 5.1 cala
• Grubość ramion: 5 mm
• Grubość górnej płyty: 2 mm
• Grubość środkowej płyty: 2.5 mm
• Grubość dolnej płyty: 2.5 mm
• Waga: 51 g bez elementów TPU
• Rozstaw mocowania kamery FPV: 14 mm
• Kompatybilna kamera dla wersji HZN: HDZero Nano 90 V2
• Kąty kamery: 45 / 51 / 53 stopni
• Mocowanie silników: 16 x 16 mm, otwory 3 mm
• Mocowanie stacka: 20 x 20 mm M3
• Dostępna wysokość stacka: 22 mm

Zawartość zestawu

• 1x rama FlyFishRC Hunter 5 wraz z elementami montażowymi
• 2x Shark Fin - element pełniący funkcję uchwytu i wspomagający Turtle Mode
• 3x mocowanie kamery TPU - 45 / 51 / 53 stopni
• 1x mocowanie anteny z TPU

Najczęściej zadawane pytania

Czy ta wersja pasuje do kamery HDZero Nano 90 V2?

Tak. Wersja Hunter5 HZN jest przez producenta przeznaczona właśnie dla HDZero Nano 90 V2 i zawiera trzy odpowiednie mocowania TPU.

Jaki stack FC i ESC można zamontować w Hunter 5?

Rama posiada rozstaw montażowy 20 x 20 mm na śruby M3. Producent podaje dostępną wysokość stacka 22 mm.

Jakie kąty kamery są dostępne?

W zestawie znajdują się trzy osobne mocowania TPU ustawiające kamerę pod kątem 45, 51 lub 53 stopni.

Jak duże śmigła mieszczą się w ramie?

Producent podaje kompatybilność ze śmigłami o rozmiarze do 5.1 cala.

Rada eksperta Avifly: Przed doborem FC i ESC sprawdź nie tylko rozstaw 20 x 20 mm M3, ale również całkowitą wysokość elektroniki wraz z dystansami - producent przewiduje 22 mm przestrzeni montażowej na stack.
