Rama FPV Flywoo Firefly 20PRO - 2 cale, karbonowa rama micro HD, DJI O4, Walksnail, HDZero

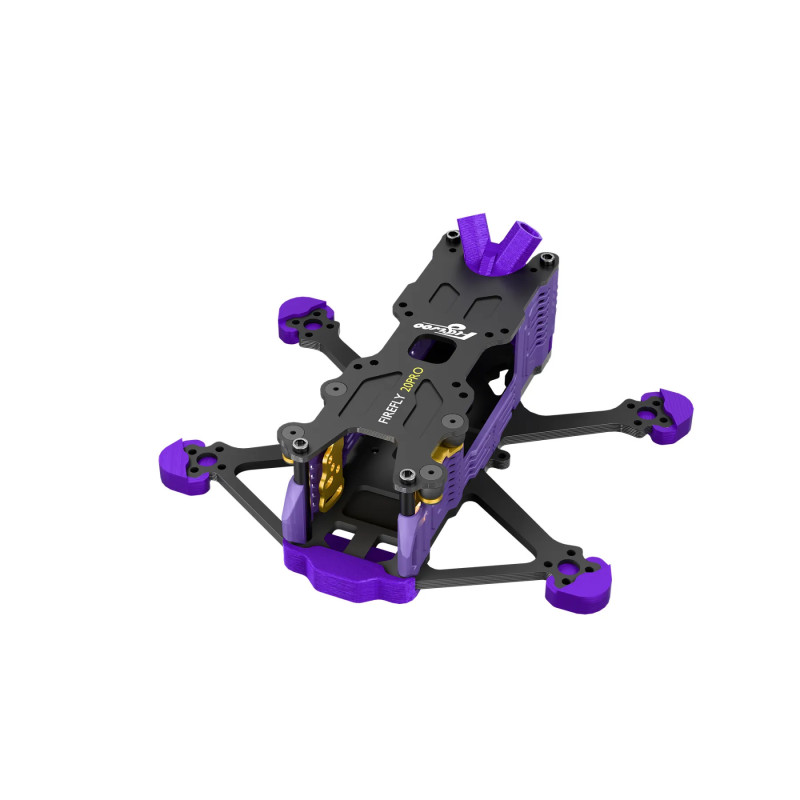

Rama FPV Flywoo Firefly 20PRO - 2 cale, karbonowa rama micro HD

Flywoo Firefly 20PRO Frame Kit to lekka rama FPV 2 cale do budowy mikrodrona HD pod systemy DJI O4, DJI O4 Pro, Walksnail oraz HDZero. Konstrukcja została przygotowana pod szybkie, zwarte buildy micro freestyle i racing, gdzie liczy się niska masa, sztywność ramy i łatwy dostęp do elektroniki.

Model Firefly 20PRO jest częścią platformy Firefly 20PRO / 25MINI. Producent zaprojektował ją tak, aby jeden zestaw elektroniki HD można było przenosić między konfiguracją 2 cale oraz 2.5 cala, ograniczając koszt budowy kilku różnych quadów.

Najważniejsze cechy

• Format 2 cale - rama przeznaczona do kompaktowych mikrodronów FPV, szczególnie do szybkich buildów HD.
• Kompatybilność z systemami cyfrowymi - DJI O4, DJI O4 Pro, Walksnail oraz HDZero.
• Karbonowa konstrukcja - wysoka sztywność przy niskiej masie własnej ramy.
• Dolna płyta 2.5 mm - większa odporność na uderzenia niż w bardzo cienkich ramach micro.
• Wzmocnione ramiona - konstrukcja nastawiona na wytrzymałość podczas lotów freestyle i treningu.
• Montaż FC 20 x 20 mm - pasuje do popularnych kontrolerów lotu i stacków micro.
• Montaż VTX 20 x 20 mm oraz 25.5 x 25.5 mm - większa elastyczność przy doborze systemu wideo.
• Regulowany kąt kamery 0-25 stopni - możliwość dopasowania kąta do spokojniejszego cruisingu lub szybszego lotu.
• 4-punktowe tłumienie kamery - ogranicza przenoszenie drgań na obraz HD.
• Boczne osłony quick-release - szybki demontaż bez narzędzi ułatwia serwis i dostęp do środka ramy.

Największe zalety w praktyce

• Mniej dublowania sprzętu - platforma Firefly pozwala korzystać z podobnej elektroniki HD w konfiguracji 2 cale lub 2.5 cala.
• Dobry dostęp serwisowy - szybki demontaż osłon bocznych pomaga przy regulacji kamery, kontroli przewodów i pracy z systemem wideo.
• Sztywność ważna dla HD - karbonowa baza 2.5 mm i wzmocnione ramiona pomagają ograniczać drgania, co ma znaczenie przy nagrywaniu z systemów cyfrowych.
• Kompaktowy rozstaw 105 mm - rama pozostaje mała, ale daje miejsce na elektronikę typową dla nowoczesnych buildów micro HD.

Dla kogo jest ta rama?

• Budujesz mikrodrona FPV 2 cale pod cyfrowy system wideo.
• Chcesz złożyć małego quada pod DJI O4, DJI O4 Pro, Walksnail albo HDZero.
• Potrzebujesz ramy pod kontroler lotu lub stack w rozstawie 20 x 20 mm.
• Latacz micro freestyle lub racing i zależy Ci na niskiej masie oraz szybkim serwisie.
• Chcesz mieć możliwość budowy w rodzinie Firefly 20PRO / 25MINI bez kupowania zupełnie innej platformy.

Dla kogo NIE jest?

• Nie jest to rama do klasycznego drona 5 cali freestyle.
• Nie jest to gotowy dron FPV - wymaga dobrania elektroniki, silników, systemu wideo, odbiornika, śmigieł i akumulatora.
• Nie jest to rama pod duże śmigła 3 cale lub większe.
• Nie jest to rama dla osoby, która szuka gotowego zestawu RTF do lotu od razu po wyjęciu z pudełka.

Kompatybilność z systemami HD FPV

Rama została zaprojektowana pod cyfrowe systemy FPV. Producent wskazuje kompatybilność z DJI O4, DJI O4 Pro, Walksnail oraz HDZero. To ważne, bo w małych ramach micro największym problemem bywa miejsce na kamerę, VTX, przewody i chłodzenie.

Montaż VTX w standardzie 20 x 20 mm oraz 25.5 x 25.5 mm pozwala dobrać elektronikę pod konkretny system wideo. Przy budowie warto sprawdzić nie tylko rozstaw otworów, ale też wysokość stosu, długość przewodów kamery i dostęp do portów USB lub przycisków bind.

Konstrukcja karbonowa i odporność

Firefly 20PRO korzysta z karbonowej konstrukcji o niskiej masie. Dolna płyta ma 2.5 mm grubości, a przednia część ramion została wzmocniona. W małym dronie FPV to istotne, bo rama musi znosić uderzenia, a jednocześnie nie może zabierać zbyt dużo masy z limitu całego builda.

Wzmocniona baza pomaga utrzymać sztywność konstrukcji, co wpływa na stabilność pracy kontrolera lotu i jakość obrazu z kamery. Przy systemach HD każdy nadmiar drgań może pogorszyć obraz lub utrudnić strojenie filtrów.

Regulacja kamery i tłumienie drgań

Rama obsługuje regulację kąta kamery w zakresie 0-25 stopni. Niski kąt sprawdzi się przy spokojniejszym lataniu, nauce i precyzyjnym manewrowaniu. Wyższy kąt ma sens przy szybszym locie, gdy quad jest mocniej pochylony do przodu.

Producent zastosował 4-punktowe mocowanie amortyzujące kamerę. Jego zadaniem jest ograniczenie efektu jello, czyli falowania obrazu wynikającego z drgań przenoszonych z ramy, silników i śmigieł.

Specyfikacja techniczna

Parametr	Wartość
Producent	Flywoo
Model	Firefly 20PRO Frame Kit
Typ produktu	Rama FPV micro HD
Format	2 cale
Wymiary	110 x 105 x 33 mm
Wheelbase	105 mm
Waga	26 g
Montaż FC	20 x 20 mm
Montaż VTX	20 x 20 mm / 25.5 x 25.5 mm
Mocowanie silników	4-M2-fi 9 mm
Rekomendowane śmigła	Gemfan 2023-3 3-Blade Prop
Rekomendowany FC / ESC	GOKU F405 SE 3-4S 20A AIO
Rekomendowane silniki	ROBO 1303 6000KV
Kompatybilne systemy HD	DJI O4 / DJI O4 Pro / Walksnail Avatar Pro Kit / HDZero Whoop Lite
Rekomendowany odbiornik	Flywoo TCXO 2.4G ELRS EL24P
Rekomendowany akumulator	Flywoo 4S 450mAh LiHV / Flywoo 4S 750mAh LiHV

Zawartość zestawu

• Flywoo Firefly 20PRO Frame Kit

FAQ - najczęściej zadawane pytania

Czy Flywoo Firefly 20PRO to gotowy dron FPV?

Nie. To zestaw ramy do budowy mikrodrona FPV. Do lotu potrzebne są dodatkowo między innymi kontroler lotu, ESC lub AIO, silniki, śmigła, system wideo, odbiornik RC i akumulator.

Jakie systemy wideo pasują do tej ramy?

Producent wskazuje kompatybilność z DJI O4, DJI O4 Pro, Walksnail Avatar Pro Kit oraz HDZero Whoop Lite. Przed montażem warto sprawdzić wysokość stosu i dostęp do portów konkretnego modułu.

Jakie śmigła pasują do Firefly 20PRO?

Dla wersji Firefly 20PRO producent wskazuje śmigła Gemfan 2023-3 3-Blade Prop, czyli trójłopatowe śmigła 2 cale.

Jaki kontroler lotu pasuje do tej ramy?

Rama ma montaż FC 20 x 20 mm. Producent jako rekomendowany zestaw FC / ESC wskazuje GOKU F405 SE 3-4S 20A AIO.

Rada eksperta Avifly: Przy tak małej ramie zaplanuj prowadzenie przewodów przed lutowaniem. Najpierw sprawdź pozycję systemu HD, portu USB, anten i paska akumulatora, a dopiero potem tnij przewody na docelową długość.
