Rama GEPRC GEP-MOZ7 V2 - Long range 7.5 cala, DJI O4 Air Unit Pro, rozstaw 336 mm

Rama GEPRC GEP-MOZ7 V2 do drona long range 7.5 cala

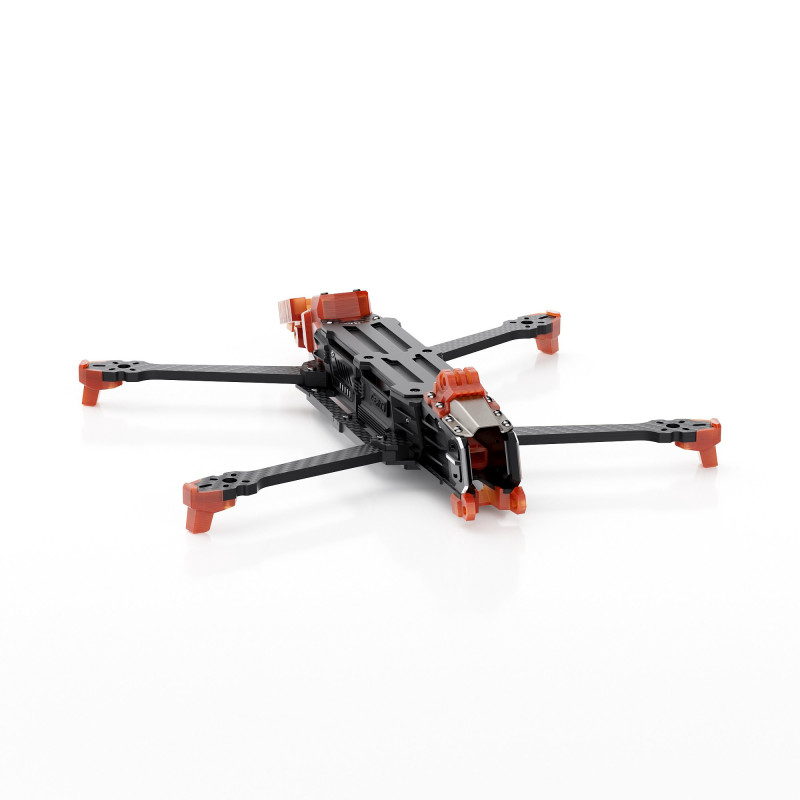

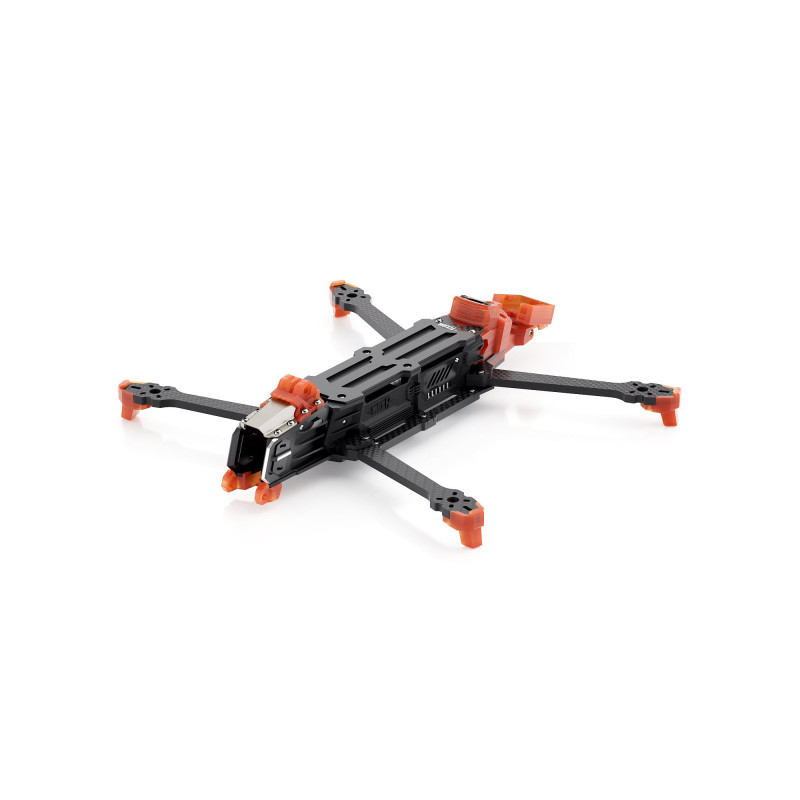

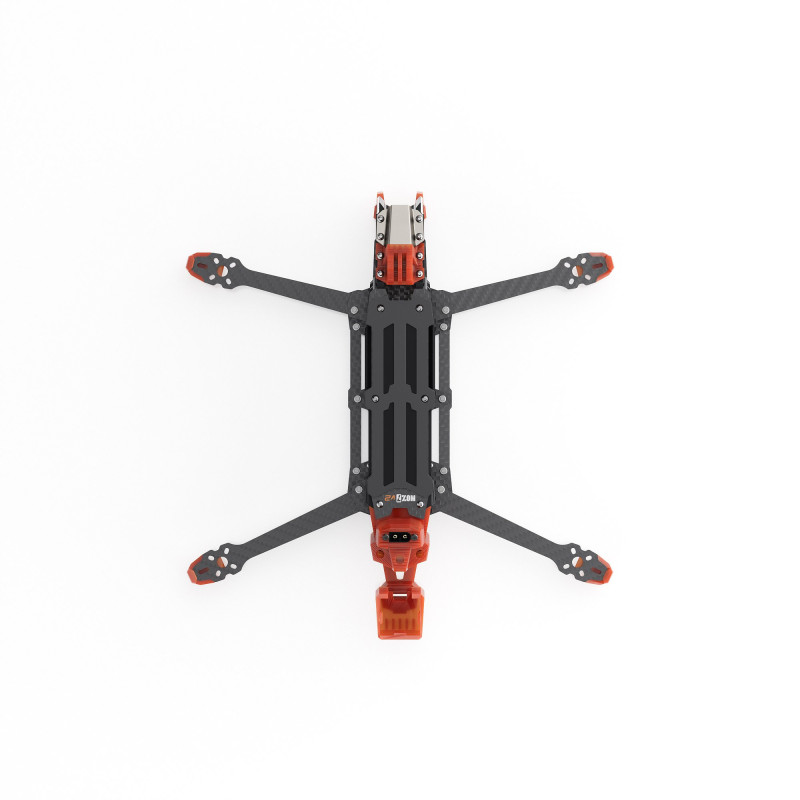

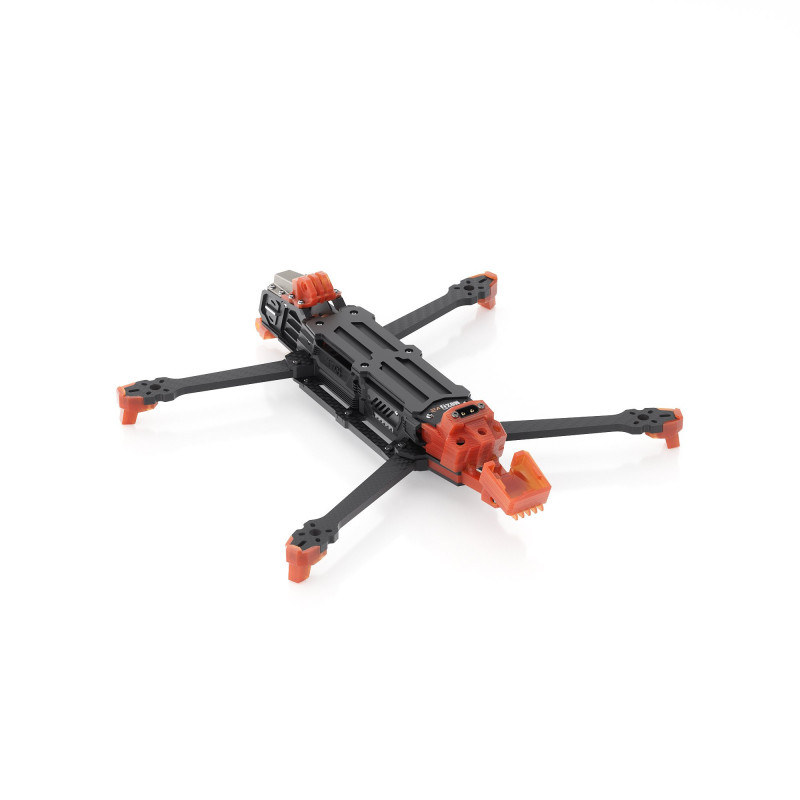

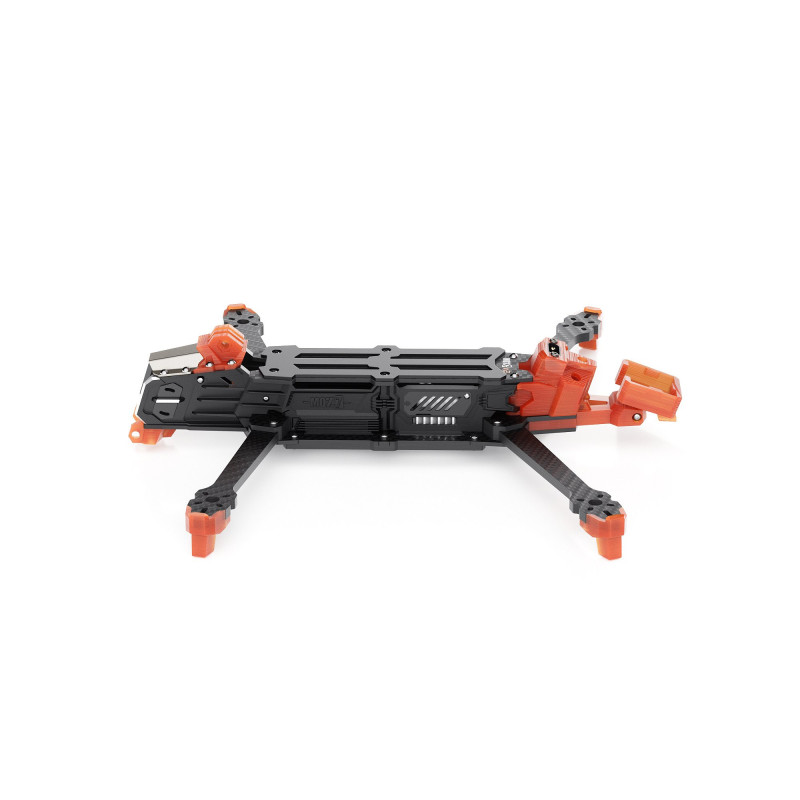

Rama GEPRC GEP-MOZ7 V2 to konstrukcja long range 7.5 cala, zaprojektowana pod cyfrowy system wideo DJI O4 Air Unit Pro. Wydłużona przednia część ramy zapewnia obraz bez widocznych śmigieł, a konstrukcja obsługuje również śmigła 8 cali.

Rozstaw osi 336 mm, ramiona o grubości 6 mm oraz pionowe wzmocnienia tworzą bazę do budowy większego quada FPV do lotów długodystansowych. Rama umożliwia montaż akumulatora od spodu.

Dla kogo jest ta rama?

• Buduję drona FPV long range 7.5 cala z DJI O4 Air Unit Pro
• Potrzebuję miejsca na elektronikę w standardzie 20x20, 25.5x25.5 lub 30.5x30.5 mm
• Planuję montaż GPS serii M1025 oraz układ anten z przodu i z tyłu ramy

Dla kogo NIE jest?

• Buduję lekki dron 5 cali - rama ma rozstaw osi 336 mm i wagę 270 g
• Potrzebuję mocowania kamery w standardzie innym niż 20 mm M2

Najważniejsze cechy

• Kompatybilność z DJI O4 Air Unit Pro - wydłużony przód ogranicza widoczność śmigieł w obrazie FPV
• Ramiona o grubości 6 mm i pionowe wzmocnienia - konstrukcja przystosowana do większego quada long range
• Metalowa górna płyta - dodatkowa ochrona obiektywu kamery
• Radiator VTX z żebrami i otworami wentylacyjnymi - ułatwia odprowadzanie ciepła z modułu wideo
• Regulowany uchwyt GPS 25x25 mm - kompatybilny z modułami GPS serii M1025
• Przedni uchwyt antenowy w kształcie litery T oraz tylny uchwyt pionowy - układ pod odbiornik dual-band
• Wymienny uchwyt kamery sportowej i metalowa osłona - możliwość dopasowania konfiguracji do środka ciężkości
• Podwozie chroniące dolną płytę podczas lądowania

Specyfikacja techniczna

• Model: GEP-MOZ7 V2 Frame
• Wymiary: 376 x 303 x 35.5 mm
• Waga: 270 g ± 5 g
• Rozstaw osi: 336 mm
• Dedykowany rozmiar śmigieł: 7.5 cala
• Obsługiwany rozmiar śmigieł: do 8 cali
• Grubość górnej płyty: 2.5 mm
• Grubość dolnej płyty: 2.5 mm
• Grubość ramion: 6 mm
• Grubość płyt zaciskowych: 3 mm
• Mocowanie FC: 30.5x30.5 mm M3, 25.5x25.5 mm M2, 20x20 mm M3
• Mocowanie VTX: 25.5x25.5 mm M2, 20x20 mm M2
• Mocowanie silników: 16x16 mm lub 19x19 mm M3
• Mocowanie kamery: 20 mm M2

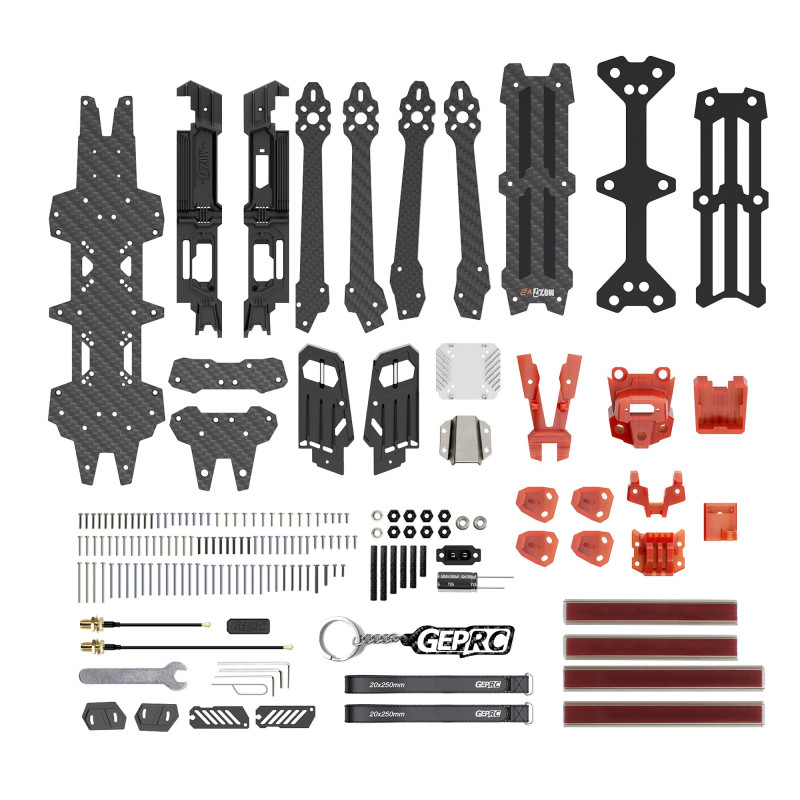

Zawartość zestawu

• 1x zestaw ramy GEP-MOZ7 V2
• 2x pasek do akumulatora M20 x 300 mm
• 1x górna mata antypoślizgowa pod akumulator
• 1x dolna mata antypoślizgowa pod akumulator
• 1x zestaw elementów drukowanych
• 1x klucz imbusowy L 1.5 mm
• 2x klucz imbusowy L 2 mm
• 1x klucz imbusowy L 3 mm
• 1x klucz M8
• 1x zestaw śrub

Najczęściej zadawane pytania

Tak. GEP-MOZ7 V2 została zaprojektowana pod DJI O4 Air Unit Pro. Wydłużony przód ma zapewniać obraz bez widocznych śmigieł.

Rama obsługuje mocowania FC 30.5x30.5 mm M3, 25.5x25.5 mm M2 oraz 20x20 mm M3. Mocowanie VTX obsługuje standard 25.5x25.5 mm M2 lub 20x20 mm M2.

Tak. Rama jest przeznaczona dla konfiguracji 7.5 cala, ale producent podaje obsługę śmigieł do 8 cali.

Tak. Rama ma regulowany uchwyt GPS 25x25 mm kompatybilny z modułami GPS serii M1025.

Rada eksperta Avifly: Przed dokręceniem silników przymierz śruby do ramienia. Zbyt długie śruby mogą wejść w uzwojenie silnika i uszkodzić go już przy pierwszym uruchomieniu.
