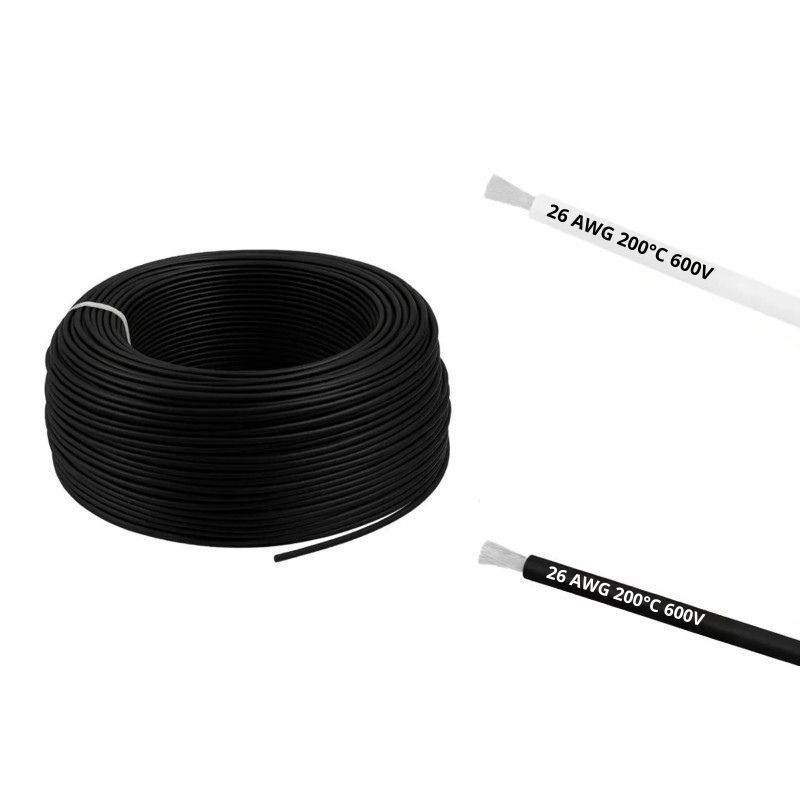

Przewód PTFE Teflon 26AWG 0.125 mm2 - miedź cynowana, 600V, czarny/biały

Przewód PTFE Teflon 26 AWG 0.125 mm2 - miedź cynowana, 600V

Przewód PTFE Teflon 26 AWG 0.125 mm2 to cienki przewód montażowy do elektroniki, czujników, instalacji warsztatowych i połączeń wymagających odporności na wysoką temperaturę. Izolacja PTFE dobrze sprawdza się tam, gdzie zwykły przewód PVC może zmięknąć, stopić się lub mechanicznie uszkodzić podczas lutowania.

Żyła z cynowanej miedzi beztlenowej ułatwia lutowanie i poprawia odporność przewodu na utlenianie końcówek. Przekrój 0.125 mm2 oraz rozmiar 26 AWG są odpowiednie do lekkich połączeń sygnałowych, zasilania małych modułów, przewodów sensorowych oraz prac serwisowych przy elektronice FPV i mikroelektronice.

Najważniejsze cechy

• Przekrój 0.125 mm2 / 26 AWG - cienki przewód do lekkich połączeń sygnałowych i niskoprądowych.
• Izolacja PTFE Teflon - odporna na wysoką temperaturę i wygodna przy lutowaniu w ciasnych miejscach.
• Miedź beztlenowa cynowana - ułatwia cynowanie końcówek i poprawia stabilność połączenia.
• Napięcie znamionowe 600V - parametr deklarowany dla rodziny przewodów producenta.
• Kolory czarny i biały - pozwalają łatwo rozdzielić biegunowość, sygnały lub grupy przewodów w projekcie.
• Okrągły przewód montażowy - łatwy do prowadzenia w wiązkach, obudowach, ramach i małych przestrzeniach serwisowych.

Dla kogo jest ten przewód?

• Dla serwisantów elektroniki, którzy potrzebują cienkiego przewodu odpornego na temperaturę lutowania.
• Dla osób budujących lub naprawiających drony FPV, moduły czujnikowe, kontrolery i małe układy elektroniczne.
• Dla użytkowników, którzy chcą przewodu o lepszej odporności termicznej niż standardowy przewód w izolacji PVC.
• Dla warsztatu, w którym ważne jest prowadzenie cienkich, czytelnych i odpornych wiązek przewodów.

Dla kogo NIE jest?

• Nie jest to przewód do zasilania dużych obciążeń prądowych, silników lub pakietów akumulatorów o wysokim poborze prądu.
• Nie zastępuje grubych przewodów silikonowych używanych do zasilania ESC, XT30, XT60 lub głównych linii zasilania w dronie.
• Nie jest najlepszym wyborem, jeśli potrzebujesz bardzo miękkiego przewodu typowo modelarskiego - PTFE jest zwykle sztywniejsze niż silikon.

Dlaczego izolacja PTFE ma znaczenie?

PTFE, potocznie nazywane Teflonem, jest materiałem stosowanym w przewodach pracujących w podwyższonej temperaturze. W praktyce warsztatowej oznacza to mniejsze ryzyko cofania się izolacji podczas lutowania oraz większą odporność na przypadkowe dotknięcie grotem lutownicy.

Przy przewodach 26 AWG jest to szczególnie ważne, ponieważ cienkie izolacje PVC bardzo łatwo odkształcają się przy dłuższym grzaniu. PTFE pozwala wykonać czystsze, bardziej przewidywalne połączenia w małych modułach, płytkach FC, odbiornikach, czujnikach i przewodach sygnałowych.

Zastosowanie w elektronice i FPV

• Połączenia sygnałowe w modułach elektronicznych.
• Przewody do czujników, małych płytek i układów sterujących.
• Serwis dronów FPV, kontrolerów lotu, odbiorników i modułów peryferyjnych.
• Naprawa lub wykonywanie krótkich wiązek przewodów w obudowach.
• Projekty DIY, prototypowanie i prace lutownicze wymagające odporności na temperaturę.

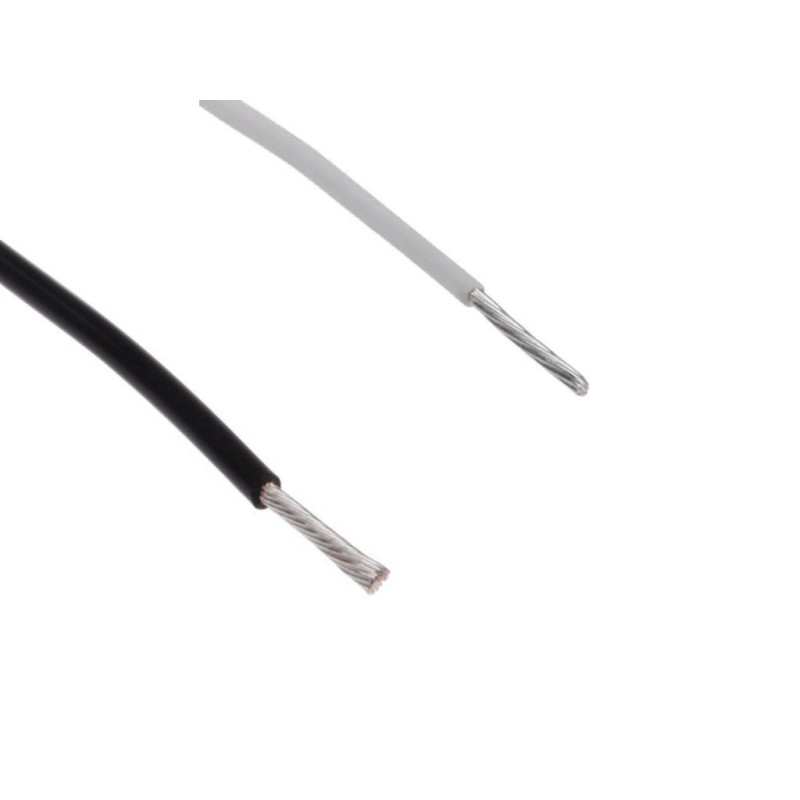

Warianty kolorystyczne

• Czarny - dobry do masy, przewodów ujemnych lub neutralnych oznaczeń w wiązce.

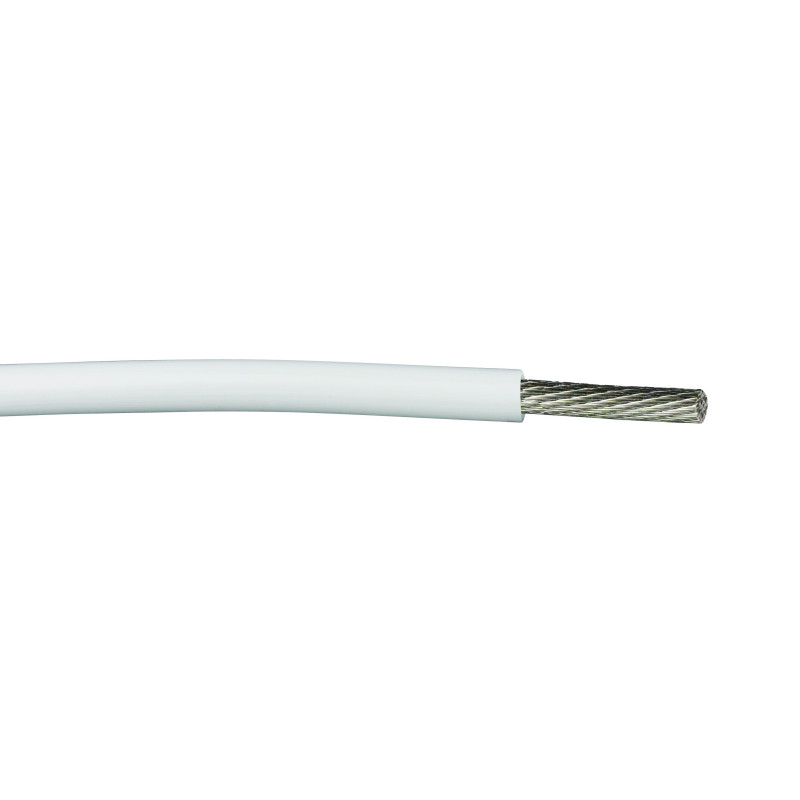

• Biały - dobry do sygnałów, oznaczeń pomocniczych lub czytelnego rozróżnienia przewodów w projekcie.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Przewód montażowy wysokotemperaturowy
Materiał izolacji	PTFE Teflon
Rozmiar przewodu	26 AWG
Przekrój	0.125 mm2
Najbliższy przekrój w tabeli	0.12 mm2
Materiał przewodnika	Miedź beztlenowa cynowana
Konstrukcja przewodnika	7x0.15 mm
Średnica przewodnika	0.45 mm
Grubość izolacji	0.20 mm
Średnica zewnętrzna	0.85 mm
Maksymalna rezystancja przy 20C	150 Ohm/km
Napięcie znamionowe	600V
Maksymalna temperatura pracy	do +200C
Kolory w tym produkcie	Czarny, biały
Kształt przewodu	Okrągły

Zawartość zestawu

• 1 m przewodu PTFE Teflon 26 AWG 0.125 mm2 w wybranym kolorze

FAQ - najczęściej zadawane pytania

Czy przewód PTFE 26 AWG nadaje się do lutowania elektroniki?

Tak. Izolacja PTFE jest odporna na wysoką temperaturę, dlatego przewód dobrze sprawdza się przy lutowaniu małych płytek, modułów czujnikowych, odbiorników i elektroniki FPV.

Czy ten przewód można stosować jako główne zasilanie drona?

Nie. Przekrój 0.125 mm2 i rozmiar 26 AWG są przeznaczone głównie do połączeń sygnałowych oraz lekkich połączeń niskoprądowych. Do głównego zasilania ESC, XT30 lub XT60 należy dobrać grubszy przewód.

Czym różni się PTFE od zwykłej izolacji PVC?

PTFE ma wyższą odporność temperaturową i lepiej znosi kontakt z temperaturą podczas lutowania. PVC jest bardziej podatne na topienie i odkształcanie przy dłuższym grzaniu.

Do czego używać koloru czarnego i białego?

Czarny przewód najczęściej stosuje się do masy lub przewodów ujemnych. Biały dobrze sprawdza się jako przewód sygnałowy albo pomocnicze oznaczenie w wiązce.

Rada eksperta Avifly: Przy przewodach 26 AWG używaj krótkiego czasu grzania i cienkiej cyny 0.5-0.8 mm. PTFE dobrze znosi temperaturę, ale sama żyła jest cienka, więc zbyt długie grzanie może osłabić mechanicznie końcówkę przewodu.
