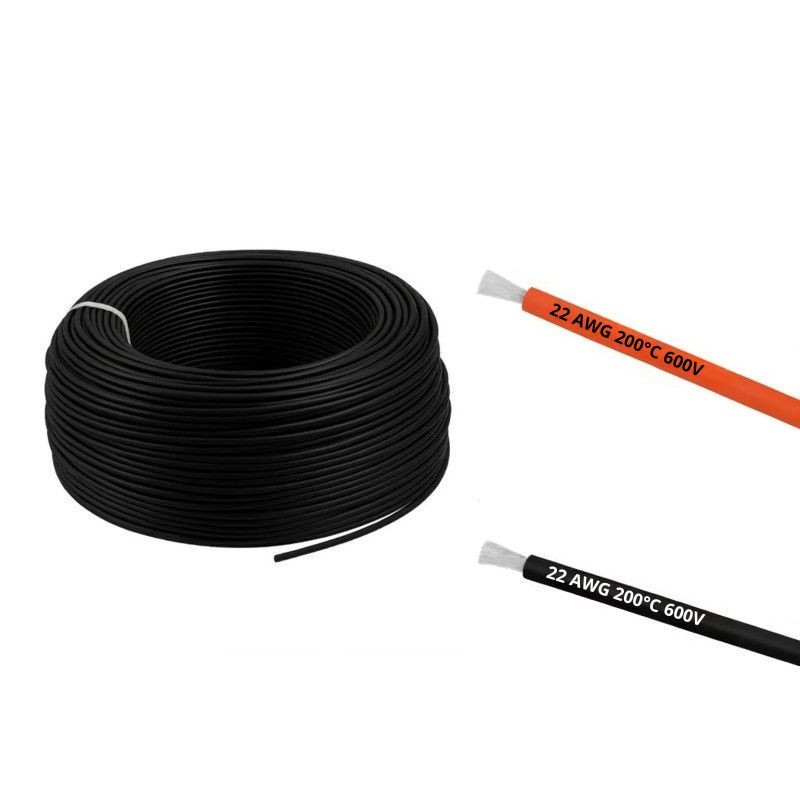

Przewód PTFE Teflon 22AWG 0.321 mm2 - miedź cynowana, 600V, czarny/czerwony

Przewód PTFE Teflon 22 AWG 0.321 mm2 - miedź cynowana, 600V

Przewód PTFE Teflon 22 AWG 0.321 mm2 to wysokotemperaturowy przewód montażowy do elektroniki, czujników, wiązek serwisowych i połączeń wymagających większej odporności termicznej niż typowe przewody w izolacji PVC. Sprawdza się przy lutowaniu, prowadzeniu sygnałów oraz lekkich połączeniach zasilających w urządzeniach elektronicznych.

Żyła z cynowanej miedzi beztlenowej ułatwia lutowanie, poprawia odporność końcówek na utlenianie i pozwala wykonywać czyste połączenia w małych układach. Rozmiar 22 AWG daje większy zapas przekroju niż 24-26 AWG, dlatego jest praktyczny tam, gdzie przewód sygnałowy musi być mechanicznie pewniejszy albo ma przenosić nieco większe obciążenie.

Najważniejsze cechy

• Rozmiar 22 AWG / 0.321 mm2 - przewód do połączeń montażowych, sygnałowych i lekkich linii zasilających.
• Izolacja PTFE Teflon - wysoka odporność na temperaturę i mniejsze ryzyko uszkodzenia izolacji podczas lutowania.
• Miedź beztlenowa cynowana - łatwiejsze cynowanie końcówek i stabilniejsze połączenie lutowane.
• Napięcie znamionowe 600V - parametr przydatny przy instalacjach warsztatowych i projektach wymagających zapasu izolacji.
• Średnica zewnętrzna 1.3 mm - przewód nadal jest relatywnie cienki, ale wyraźnie solidniejszy mechanicznie od 26 AWG.
• Kolory czarny i czerwony - szybkie oznaczenie biegunowości lub rozdzielenie przewodów w wiązce.

Dla kogo jest ten przewód?

• Dla serwisów i warsztatów lutowniczych, które potrzebują przewodu odpornego na temperaturę grota.
• Dla osób budujących wiązki przewodów w elektronice, robotyce, modelarstwie i FPV.
• Dla użytkowników, którzy chcą przewodu sztywniejszego i bardziej odpornego termicznie niż typowy przewód PVC.
• Dla projektów, w których kolory czarny i czerwony mają jasno oznaczać minus i plus zasilania.

Dla kogo NIE jest?

• Nie jest to przewód do głównego zasilania dużych ESC, pakietów LiPo, XT60 lub instalacji wysokoprądowych.
• Nie zastępuje grubych przewodów silikonowych używanych w dronach 5 cali na głównej linii zasilania.
• Nie będzie tak miękki jak przewód silikonowy - izolacja PTFE jest bardziej odporna termicznie, ale zwykle mniej elastyczna.

Dlaczego PTFE ma sens w warsztacie?

Izolacja PTFE lepiej znosi temperaturę niż popularne izolacje PVC. Podczas lutowania cienkich płytek, złącz, modułów czujnikowych lub kontrolerów lotu przewód mniej odkształca się od przypadkowego kontaktu z grotem.

Przy przewodzie 22 AWG ma to znaczenie szczególnie wtedy, gdy końcówka wymaga dłuższego podgrzania, na przykład przy większym polu lutowniczym, rozgałęzieniu przewodów albo naprawie starej wiązki. PTFE zmniejsza ryzyko cofania się izolacji i pozwala utrzymać estetyczne zakończenie przewodu.

Zastosowanie

• Połączenia sygnałowe i sterujące w elektronice.
• Lekkie połączenia zasilające małych modułów.
• Wiązki przewodów w urządzeniach, obudowach i projektach DIY.
• Serwis elektroniki FPV, czujników, kontrolerów i modułów peryferyjnych.
• Prototypowanie, naprawy i prace lutownicze w podwyższonej temperaturze.

Warianty kolorystyczne

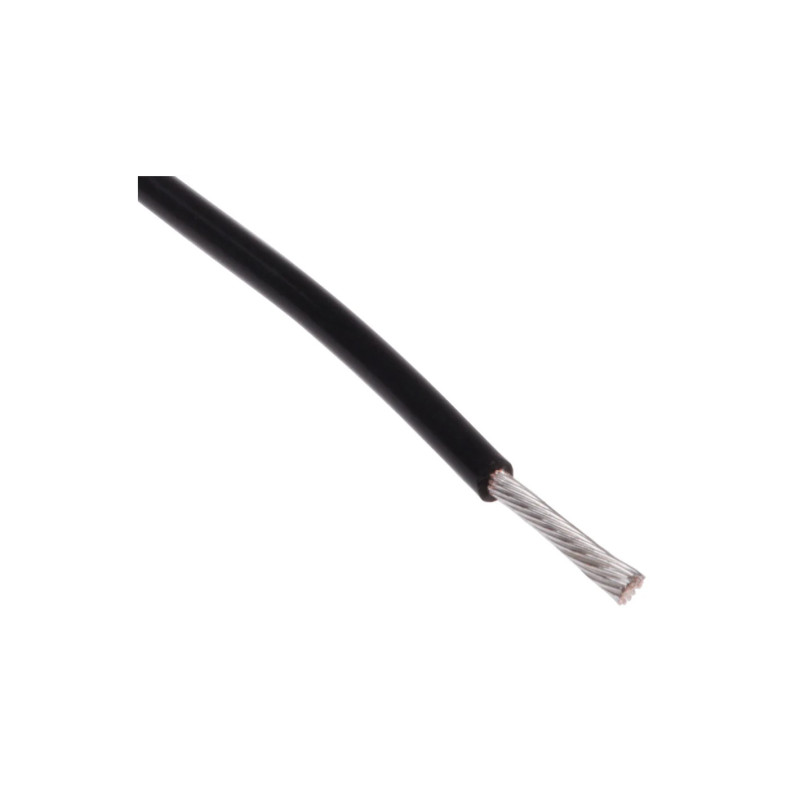

• Czarny - najczęściej stosowany do masy, minusa lub przewodów neutralnych w wiązce.

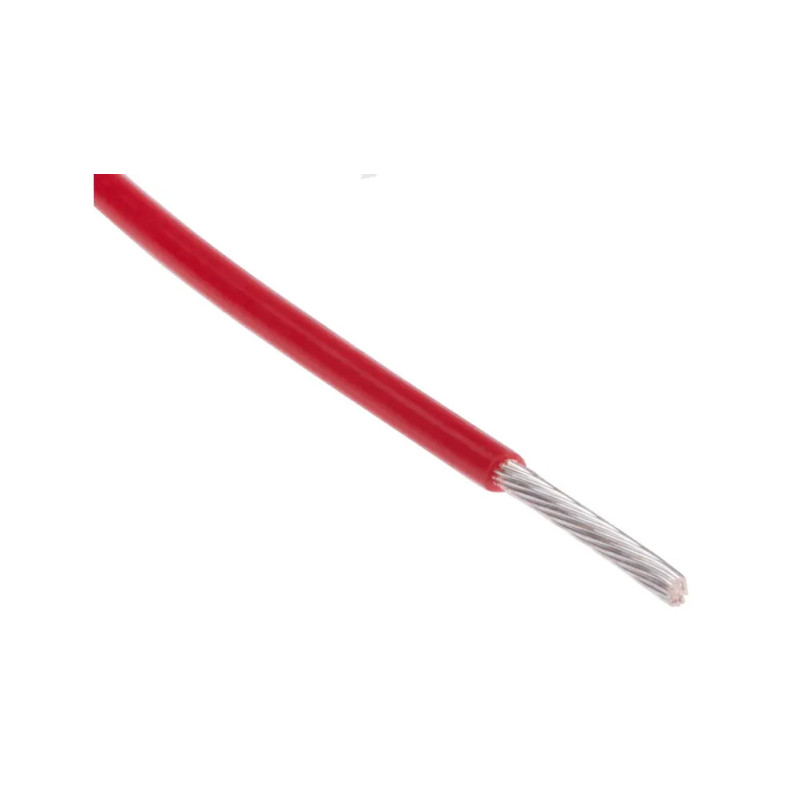

• Czerwony - najczęściej stosowany do plusa zasilania lub przewodów wymagających szybkiego oznaczenia.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Przewód montażowy wysokotemperaturowy
Materiał izolacji	PTFE Teflon
Rozmiar przewodu	22 AWG
Przekrój	0.321 mm2
Przekrój referencyjny dla danych konstrukcyjnych	0.35 mm2
Materiał przewodnika	Miedź beztlenowa cynowana
Konstrukcja przewodnika	19x0.16 mm
Średnica przewodnika	0.8 mm
Grubość izolacji	0.25 mm
Średnica zewnętrzna	1.3 mm
Rezystancja przy 20C	49.5 Ohm/km
Napięcie znamionowe	600V
Temperatura pracy	do +200C
Kolory w tym produkcie	Czarny, czerwony
Kształt przewodu	Okrągły

Zawartość zestawu

• 1 m przewodu PTFE Teflon 22 AWG 0.321 mm2 w wybranym kolorze

FAQ - najczęściej zadawane pytania

Czy przewód PTFE 22 AWG nadaje się do lutowania elektroniki?

Tak. Izolacja PTFE dobrze znosi wysoką temperaturę, dlatego przewód nadaje się do lutowania modułów elektronicznych, czujników, małych płytek i wiązek serwisowych.

Czym różni się 22 AWG od cieńszego przewodu 26 AWG?

22 AWG ma większy przekrój, jest mechanicznie pewniejszy i lepiej nadaje się do połączeń, które mają być solidniejsze niż typowe cienkie przewody sygnałowe 26 AWG.

Czy ten przewód może być używany do zasilania ESC w dronie FPV?

Nie jako główna linia zasilania. 22 AWG można stosować do lżejszych połączeń zasilających i sygnałowych, ale do zasilania ESC, XT30 lub XT60 należy dobrać grubszy przewód o odpowiednim przekroju.

Po co stosować kolory czarny i czerwony?

Czarny i czerwony ułatwiają szybkie oznaczenie biegunowości. W praktyce warsztatowej czerwony najczęściej oznacza plus, a czarny masę lub minus.

Rada eksperta Avifly: Przy przewodach PTFE 22 AWG dobrze sprawdza się wcześniejsze pobielenie końcówki cienką warstwą cyny. Skraca to czas grzania na padzie i zmniejsza ryzyko przegrzania pola lutowniczego.
