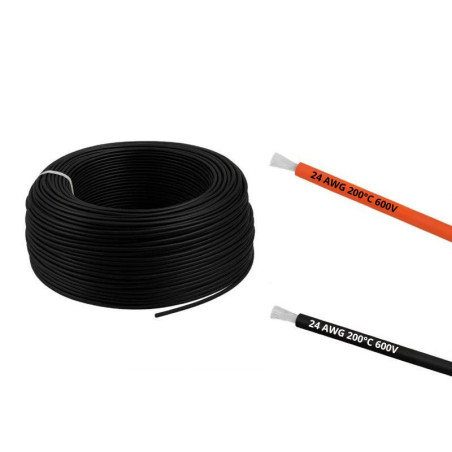

Przewód PTFE Teflon 24AWG 0.204 mm2 - miedź cynowana, 600V, czarny/czerwony

Przewód PTFE Teflon 24 AWG 0.204 mm2 - miedź cynowana, 600V

Przewód PTFE Teflon 24 AWG 0.204 mm2 to wysokotemperaturowy przewód montażowy do elektroniki, czujników, mikrokontrolerów, wiązek serwisowych i lekkich połączeń zasilających. Sprzedawany jest na metry - 1 szt. oznacza 1 metr przewodu.

Izolacja PTFE dobrze znosi temperaturę podczas lutowania, dlatego przewód sprawdza się tam, gdzie klasyczna izolacja PVC może się cofać, topić albo odkształcać od kontaktu z grotem. Żyła z cynowanej miedzi beztlenowej ułatwia pobielanie końcówek i wykonywanie stabilnych połączeń lutowanych.

Najważniejsze cechy

• Rozmiar 24 AWG / 0.204 mm2 - praktyczny kompromis między cienkim przewodem sygnałowym a solidniejszą wiązką montażową.
• Izolacja PTFE Teflon - wysoka odporność temperaturowa przy lutowaniu i pracach serwisowych.
• Miedź beztlenowa cynowana - łatwiejsze lutowanie i lepsza odporność końcówek na utlenianie.
• Napięcie znamionowe 600V - duży zapas izolacji dla zastosowań elektronicznych i warsztatowych.
• Średnica zewnętrzna 1.1 mm - przewód jest cienki, ale bardziej mechanicznie pewny niż warianty 26 AWG.
• Kolory czarny i czerwony - szybkie oznaczenie minusa i plusa w wiązce.
• Sprzedaż na metry - 1 szt. = 1 m, dłuższe odcinki wysyłane są w jednym kawałku.

Dla kogo jest ten przewód?

• Dla serwisów elektroniki i FPV, które potrzebują przewodu odpornego na temperaturę lutowania.
• Dla osób budujących wiązki przewodów w urządzeniach, obudowach, modelach RC i projektach DIY.
• Dla użytkowników, którzy chcą cieńszego przewodu niż 22 AWG, ale solidniejszego niż 26 AWG.
• Dla projektów, w których czarny i czerwony kolor mają jasno oznaczać biegunowość zasilania.

Dla kogo NIE jest?

• Nie jest to przewód do głównego zasilania ESC, pakietów LiPo, XT60 lub instalacji wysokoprądowych.
• Nie zastępuje grubych przewodów silikonowych stosowanych na głównej linii zasilania drona FPV.
• Nie będzie tak miękki jak przewód silikonowy - PTFE ma lepszą odporność termiczną, ale zwykle jest mniej elastyczne.

Dlaczego warto użyć przewodu PTFE 24 AWG?

Rozmiar 24 AWG dobrze sprawdza się w elektronice, gdzie przewód 26 AWG bywa już zbyt delikatny mechanicznie, a 22 AWG zajmuje za dużo miejsca. To praktyczny wybór do połączeń w modułach, czujnikach, kontrolerach, odbiornikach i małych instalacjach wewnątrz obudów.

Izolacja PTFE pomaga utrzymać czyste zakończenie przewodu podczas lutowania. Przy pracach serwisowych ogranicza to ryzyko przypadkowego uszkodzenia izolacji, szczególnie przy gęsto rozmieszczonych padach i małych płytkach drukowanych.

Zastosowanie

• Połączenia sygnałowe i sterujące w elektronice.
• Lekkie połączenia zasilające małych modułów.
• Wiązki przewodów w obudowach, modelach RC i urządzeniach DIY.
• Serwis dronów FPV, odbiorników, kontrolerów lotu i modułów peryferyjnych.
• Połączenia czujników, mikrokontrolerów, LED i małych płytek PCB.

Warianty kolorystyczne

• Czarny - najczęściej stosowany do masy, minusa lub przewodów neutralnych.

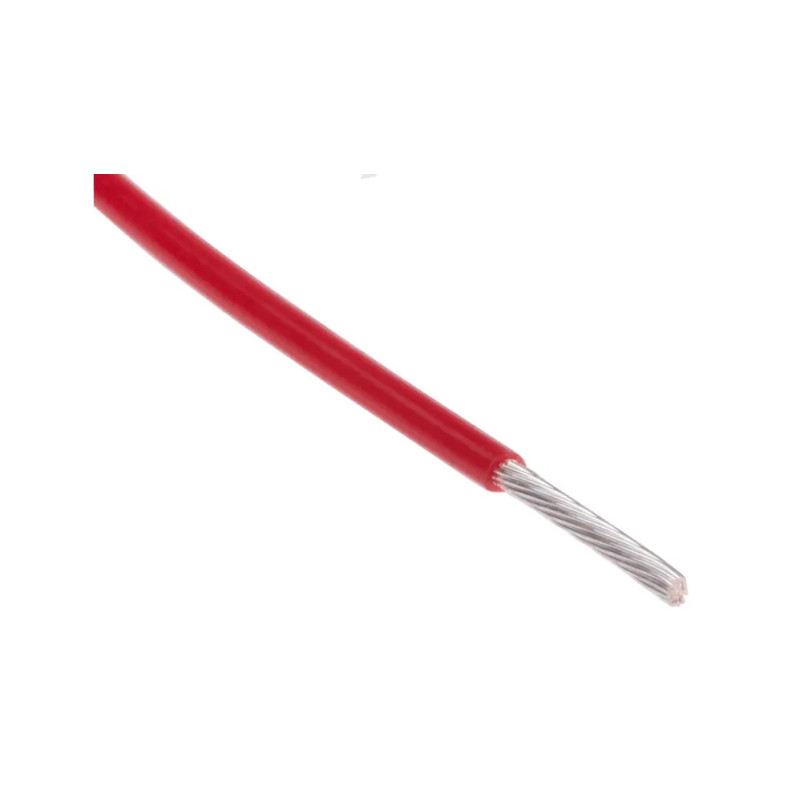

• Czerwony - najczęściej stosowany do plusa zasilania lub przewodów wymagających szybkiego oznaczenia.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Przewód montażowy wysokotemperaturowy
Materiał izolacji	PTFE Teflon
Rozmiar przewodu	24 AWG
Przekrój	0.204 mm2
Materiał przewodnika	Miedź beztlenowa cynowana
Konstrukcja przewodnika	7x0.20 mm
Średnica przewodnika	0.6 mm
Grubość izolacji	0.25 mm
Średnica zewnętrzna	1.1 mm
Rezystancja przy 20C	83.5 Ohm/km
Napięcie znamionowe	600V
Temperatura pracy	do +200C
Kolory w tym produkcie	Czarny, czerwony
Jednostka sprzedaży	1 szt. = 1 m
Kształt przewodu	Okrągły

Zawartość zestawu

• 1 x przewód PTFE Teflon 24 AWG 0.204 mm2 w wybranym kolorze - 1 m

FAQ - najczęściej zadawane pytania

Czy 1 sztuka oznacza 1 metr przewodu?

Tak. Przewody sprzedawane są na metry - 1 szt. oznacza 1 m przewodu. Przy zakupie większej liczby sztuk dłuższy odcinek jest przygotowywany w jednym kawałku, o ile pozwala na to stan magazynowy.

Czy przewód PTFE 24 AWG nadaje się do lutowania elektroniki?

Tak. Izolacja PTFE jest odporna na wysoką temperaturę, dlatego przewód nadaje się do lutowania modułów elektronicznych, czujników, mikrokontrolerów i małych płytek PCB.

Czym różni się 24 AWG od 22 AWG i 26 AWG?

24 AWG jest wariantem pośrednim. Jest cieńszy i łatwiejszy do prowadzenia niż 22 AWG, ale mechanicznie solidniejszy niż 26 AWG.

Czy ten przewód nadaje się do głównego zasilania drona FPV?

Nie. Do głównego zasilania ESC, XT30 lub XT60 należy stosować grubsze przewody o przekroju dobranym do prądu instalacji. Ten przewód jest przeznaczony głównie do elektroniki, sygnałów i lekkich połączeń zasilających.

Rada eksperta Avifly: Przy PTFE 24 AWG warto używać ostrego ściągacza izolacji i nie nacinać żyły. Izolacja PTFE jest odporna termicznie, ale cienka miedź źle znosi mechaniczne uszkodzenia przed lutowaniem.
