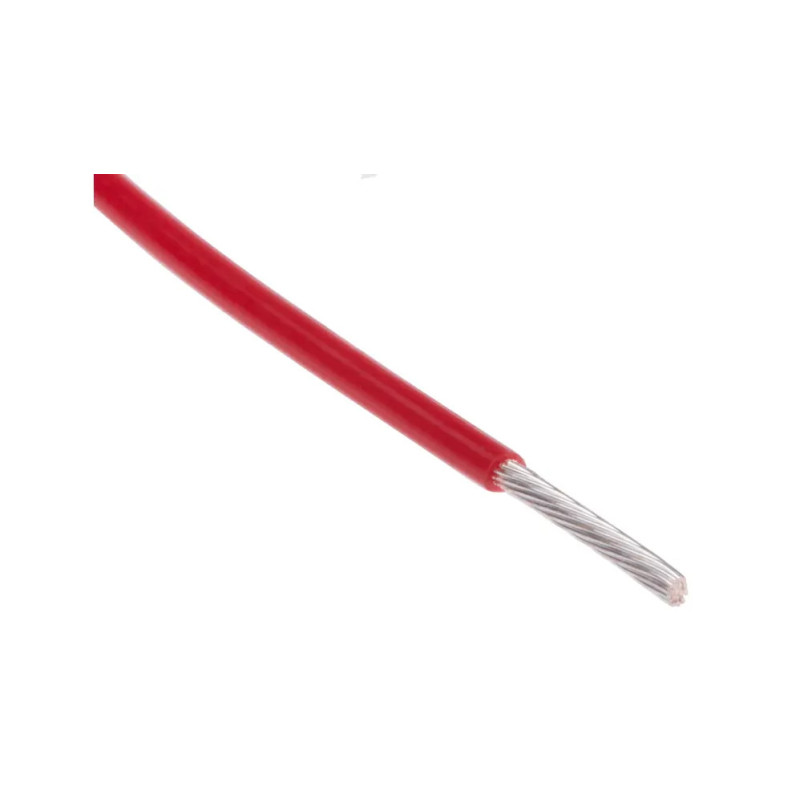

Przewód PTFE Teflon 18AWG 0.817 mm2 - miedź cynowana, 600V, czarny/czerwony

Przewód PTFE Teflon 18 AWG 0.817 mm2 - miedź cynowana, 600V

Przewód PTFE Teflon 18 AWG 0.817 mm2 to wysokotemperaturowy przewód montażowy do elektroniki, wiązek serwisowych, czujników, modułów sterujących i solidniejszych połączeń zasilających. Sprzedawany jest na metry - 1 szt. oznacza 1 metr przewodu.

Wariant 18 AWG ma większy przekrój niż 20 AWG, 22 AWG, 24 AWG i 26 AWG, dlatego sprawdza się tam, gdzie przewód ma być bardziej odporny mechanicznie i przenosić większe obciążenie niż cienkie przewody sygnałowe. Izolacja PTFE dobrze znosi temperaturę podczas lutowania i ogranicza ryzyko cofania się izolacji przy pracy grotem.

Najważniejsze cechy

• Rozmiar 18 AWG / 0.817 mm2 - solidniejszy przewód montażowy do elektroniki i połączeń o większym zapasie przekroju.
• Izolacja PTFE Teflon - wysoka odporność temperaturowa przy lutowaniu i pracach serwisowych.
• Miedź beztlenowa cynowana - łatwiejsze pobielanie końcówek i stabilniejsze połączenia lutowane.
• Napięcie znamionowe 600V - zapas izolacji przy zastosowaniach elektronicznych i warsztatowych.
• Średnica zewnętrzna 1.7 mm - przewód jest wyraźnie mocniejszy mechanicznie od cieńszych wariantów AWG.
• Kolory czarny i czerwony - szybkie oznaczenie minusa i plusa w wiązce.
• Sprzedaż na metry - 1 szt. = 1 m, dłuższe odcinki wysyłane są w jednym kawałku.

Dla kogo jest ten przewód?

• Dla serwisów elektroniki, które potrzebują przewodu odpornego na temperaturę lutowania.
• Dla osób budujących solidniejsze wiązki przewodów w urządzeniach, modelach RC, dronach FPV i projektach DIY.
• Dla użytkowników, którzy potrzebują grubszego przewodu niż 20 AWG, ale nadal w kompaktowej średnicy.
• Dla projektów, w których czarny i czerwony kolor mają jasno oznaczać biegunowość zasilania.

Dla kogo NIE jest?

• Nie jest to przewód do głównego zasilania dużych instalacji wysokoprądowych bez wcześniejszego doboru przekroju do prądu.
• Nie zastępuje bardzo grubych przewodów silikonowych stosowanych na głównej linii zasilania w mocnych konfiguracjach FPV.
• Nie będzie tak miękki jak przewód silikonowy - PTFE jest odporne termicznie, ale zwykle mniej elastyczne.

Dlaczego warto użyć przewodu PTFE 18 AWG?

Rozmiar 18 AWG jest dobrym wyborem do połączeń, które mają być solidniejsze niż typowe cienkie przewody sygnałowe. Sprawdza się w krótkich wiązkach, lekkim zasilaniu modułów, instalacjach wewnątrz obudów oraz projektach, w których przewód będzie częściej układany lub wyginany.

Izolacja PTFE pomaga utrzymać czyste zakończenie przewodu podczas lutowania. Przy większym przekroju czas grzania może być dłuższy niż przy 22-26 AWG, dlatego odporność izolacji na temperaturę ma praktyczne znaczenie w pracy warsztatowej.

Zastosowanie

• Solidniejsze połączenia zasilające w elektronice i projektach DIY.
• Wiązki przewodów w obudowach, modelach RC i urządzeniach serwisowych.
• Połączenia modułów, czujników, kontrolerów i elementów wykonawczych.
• Serwis dronów FPV, odbiorników, kontrolerów lotu i modułów peryferyjnych.
• Połączenia wymagające większej odporności mechanicznej niż cienkie przewody 22-26 AWG.

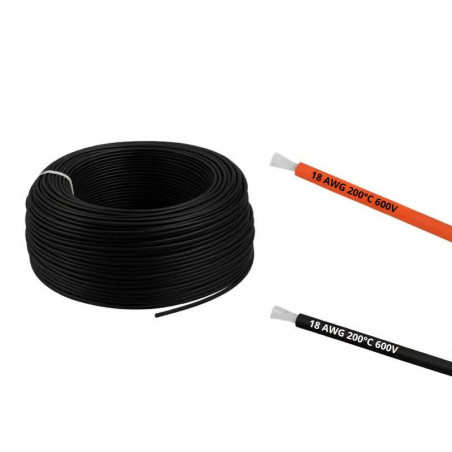

Warianty kolorystyczne

• Czarny - najczęściej stosowany do masy, minusa lub przewodów neutralnych.
• Czerwony - najczęściej stosowany do plusa zasilania lub przewodów wymagających szybkiego oznaczenia.

Specyfikacja techniczna

Parametr	Wartość
Typ produktu	Przewód montażowy wysokotemperaturowy
Materiał izolacji	PTFE Teflon
Rozmiar przewodu	18 AWG
Przekrój	0.817 mm2
Przekrój konstrukcyjny	0.75 mm2
Materiał przewodnika	Miedź beztlenowa cynowana
Konstrukcja przewodnika	19x0.23 mm
Średnica przewodnika	1.15 mm
Grubość izolacji	0.275 mm
Średnica zewnętrzna	1.7 mm
Rezystancja przy 20C	22.7 Ohm/km
Napięcie znamionowe	600V
Temperatura pracy	do +200C
Kolory w tym produkcie	Czarny, czerwony
Jednostka sprzedaży	1 szt. = 1 m
Kształt przewodu	Okrągły

Zawartość zestawu

• 1 x przewód PTFE Teflon 18 AWG 0.817 mm2 w wybranym kolorze - 1 m

FAQ - najczęściej zadawane pytania

Czy 1 sztuka oznacza 1 metr przewodu?

Tak. Przewody sprzedawane są na metry - 1 szt. oznacza 1 m przewodu. Przy zakupie większej liczby sztuk dłuższy odcinek jest przygotowywany w jednym kawałku, o ile pozwala na to stan magazynowy.

Czy przewód PTFE 18 AWG nadaje się do lutowania elektroniki?

Tak. Izolacja PTFE jest odporna na wysoką temperaturę, dlatego przewód nadaje się do lutowania modułów elektronicznych, wiązek serwisowych, małych płytek PCB i solidniejszych połączeń montażowych.

Czym różni się 18 AWG od 20 AWG?

18 AWG ma większy przekrój, niższą rezystancję i większą wytrzymałość mechaniczną niż 20 AWG. Jest lepszy tam, gdzie przewód ma być solidniejszy i mieć większy zapas przekroju.

Czy ten przewód nadaje się do głównego zasilania drona FPV?

Może być używany wyłącznie po dobraniu przekroju do realnego prądu instalacji. Do mocnych ESC, XT30, XT60 i głównych przewodów zasilających należy dobrać przewód na podstawie obciążenia prądowego całego układu.

Rada eksperta Avifly: Przy PTFE 18 AWG dobrze sprawdza się wcześniejsze pobielenie końcówki przewodu i użycie grota o większej pojemności cieplnej. Skraca to czas grzania na padzie i zmniejsza ryzyko przegrzania pola lutowniczego.
