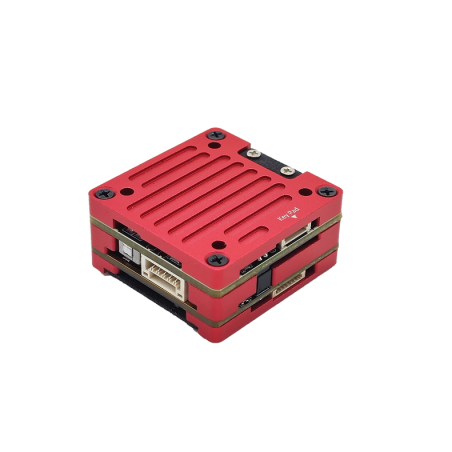

Freestyle V2 to kolejna iteracja cyfrowego nadajnika wideo HDZero przeznaczonego do dronów freestyle 3-5". W stosunku do pierwszej generacji wprowadzono pełną aluminiową obudowę CNC, która pełni trzy funkcje: ekranowanie RF, ochrona mechaniczna płytki i odprowadzanie ciepła z układu nadawczego.

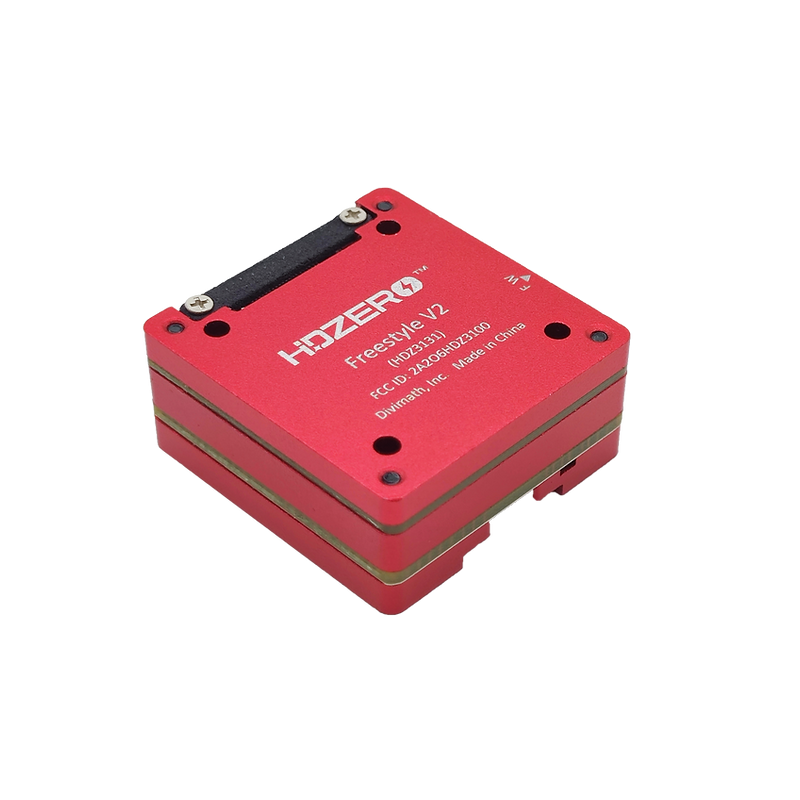

Montaż solderless — w zestawie znajduje się wiązka do zasilania i SmartAudio z gotowymi złączami, więc instalacja nie wymaga lutowania padów VTX. Antena U.FL i kabel MIPI są mocowane plastikowymi retainerami przykręcanymi do obudowy, co eliminuje typowy problem urwanego pigtaila przy crashu.
| Parametr | Wartość |
|---|---|
| Producent | Divimath, Inc (HDZero) |
| Model | Freestyle V2 VTX |
| Częstotliwość pracy | 5,725-5,850 GHz |
| Moc nadawcza (fabryczna) | 25 mW, 200 mW |
| Moc nadawcza (po odblokowaniu) | do 1 W na kanale R1 — tylko z licencją UKE/SP |
| Zasilanie wejściowe | 7-25 V (2S-6S LiPo) |
| Pobór mocy | 6-15 W |
| Rozdzielczości wideo | 720p60 / 1080p30 / 540p60 / 540p90 |
| Złącze wideo | Secured MIPI |
| Złącze antenowe | Secured U.FL |
| SmartAudio | Tak |
| MSP Canvas Mode | Tak |
| Rozstaw montażowy | 20×20 mm (M2) |
| Wymiary | 29 × 30 × 14 mm |
| Waga | 22,3 g |
| Temperatura pracy | 0-40 °C |
| Obudowa | CNC z ekranowaniem RF |
VTX pracuje w czterech trybach przesyłu obrazu: 720p60 (domyślny do freestyle/racingu), 1080p30 (cinematic), 540p60 i 540p90 (low-latency do szybkich lotów). Tryb przełącza się z poziomu OSD Bettafligh przez MSP Canvas albo z aplikacji HDZero.
Współpracuje z każdym goglem i odbiornikiem HDZero (Goggle 2, RX Module, Box Pro). System jest zamknięty — VTX nie nada obrazu do gogli analogowych ani DJI; wymaga kamery HDZero podłączonej kablem MIPI.

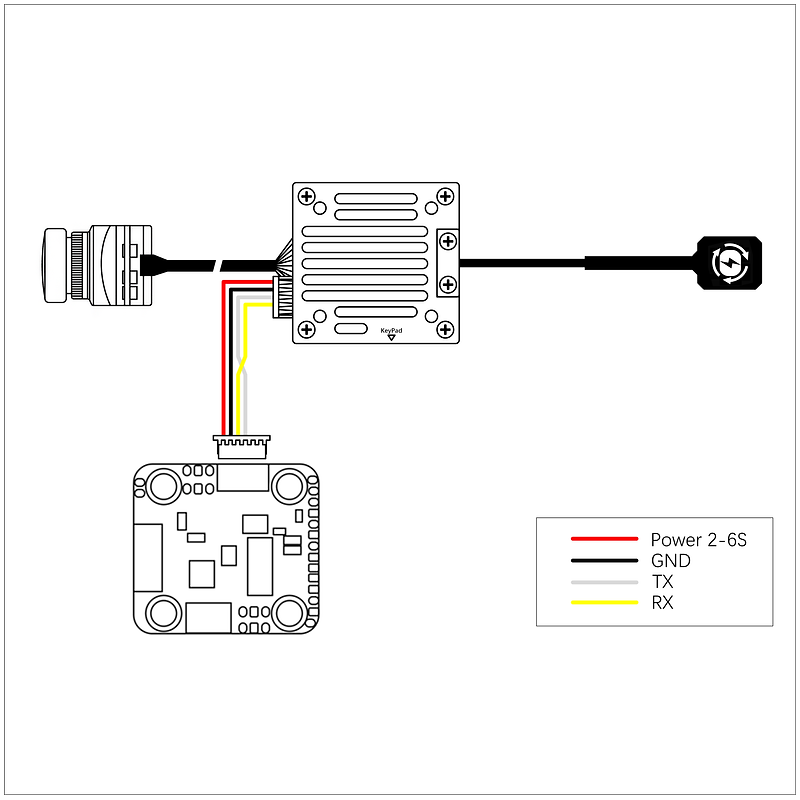

Kabel SA (w zestawie) podłącza się do dowolnego wolnego UART w kontrolerze lotu z włączonym protokołem SmartAudio. Zmiana kanału, mocy i bandu odbywa się z OSD Betaflight bez konieczności fizycznych przycisków na VTX. MSP Canvas Mode umożliwia wyświetlanie pełnego OSD Betaflight (a nie tylko ograniczonej nakładki analogowej) na obrazie cyfrowym.
Uwaga: antena nadawcza U.FL 5.8 GHz nie jest w zestawie — należy dokupić osobno.
Nie. W Polsce w paśmie 5,8 GHz bez licencji dopuszczone jest maksymalnie 25 mW EIRP. Tryb 200 mW i 1 W (R1) wymaga uprawnień operatora radiowego oraz zgody UKE. Producent celowo zostawia 1 W zablokowane — odblokowanie wymaga licencji od lokalnego regulatora.
Nie. Freestyle V2 wymaga dedykowanej kamery HDZero podłączonej kablem MIPI. System HDZero jest zamknięty i nie współpracuje z sygnałem analogowym (PAL/NTSC) ani z protokołem DJI O3/O4.
VTX akceptuje 7-25 V, co oznacza pakiety LiPo od 2S do 6S. Przy 6S napięcie w pełni naładowanego pakietu (25,2 V) mieści się w zakresie producenta, ale skoki napięcia podczas hard punch-out mogą chwilowo przekroczyć limit — patrz „Rada eksperta" poniżej.
Nie, jeśli używasz wiązek z zestawu. Wystarczy podłączyć złącza JST do odpowiednich portów na kontrolerze lotu i ESC. Lutowanie jest opcjonalne — niektórzy piloci wolą lutować bezpośrednio do padów dla mniejszej masy i krótszych przewodów.
Rada eksperta Avifly: przy zasilaniu 6S zamontuj kondensator elektrolityczny Low ESR 35 V / 470-1000 µF jak najbliżej padów + i - na VTX (równolegle). Chroni przed skokami napięcia podczas hard punch-out i znacząco wydłuża żywotność modułu nadawczego. Drugi praktyczny detal: kabel MIPI jest krótki i sztywny — przy budowie stacka prowadź go w łuku, nie zaginaj pod kątem prostym, bo przerwiesz ścieżki sygnałowe.
