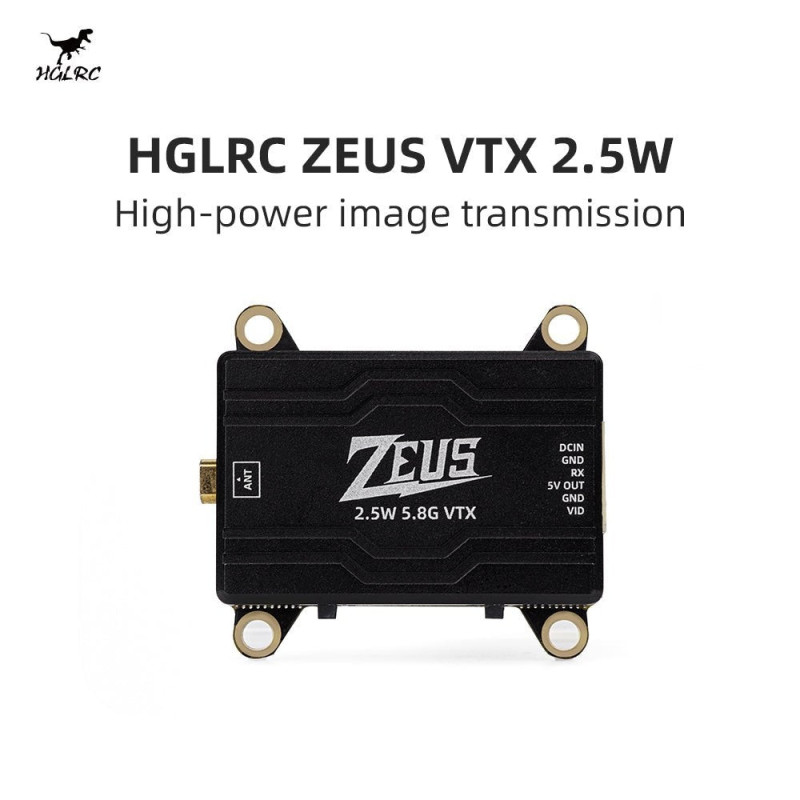

Nadajnik VTX HGLRC Zeus 2.5W 5.8G - analogowy VTX FPV 2500mW, IRC Tramp, 2-6S

Nadajnik VTX HGLRC Zeus 2.5W 5.8G do dronów FPV long range

Nadajnik VTX HGLRC Zeus 2.5W 5.8G to analogowy nadajnik wideo FPV przeznaczony do dronów wyścigowych, freestyle i konstrukcji long range, gdzie liczy się mocny sygnał w paśmie 5.8 GHz oraz stabilna praca przy wyższych mocach nadawania.

Moduł oferuje regulowaną moc wyjściową do 2500 mW, obsługuje 40 kanałów w pasmach A/B/E/F/R i może być konfigurowany przez IRC Tramp. Dzięki temu pilot może ustawiać parametry VTX bez ręcznego dostępu do nadajnika, jeśli kontroler lotu i firmware obsługują sterowanie przez ten protokół.

HGLRC Zeus 2.5W został zaprojektowany z myślą o lotach na większe odległości. Według danych źródłowych zmierzony dystans lotu w pobliżu jeziora wynosił około 9 km w warunkach zakłóceń środowiska miejskiego, a w warunkach podmiejskich lub górskich możliwe jest przekroczenie 10 km. Realny zasięg zawsze zależy od anten, odbiornika, ustawień mocy, wysokości lotu i poziomu zakłóceń radiowych.

Najważniejsze cechy

• Moc do 2500 mW - zapas mocy przydatny w konstrukcjach long range i lotach w trudniejszym środowisku radiowym.
• 6 poziomów mocy - PIT, 25 mW, 200 mW, 800 mW, 1600 mW i 2500 mW pozwalają dobrać emisję do miejsca lotu, testów na stole lub dalszych tras.
• Obsługa IRC Tramp - możliwość konfiguracji kanału, pasma i mocy z poziomu kontrolera lotu, jeśli system jest poprawnie podłączony i skonfigurowany.
• Zasilanie 2-6S - szeroki zakres wejściowy DC 7-26 V ułatwia montaż w popularnych dronach FPV z pakietami 2S, 3S, 4S i 6S.
• BEC 5 V / 800 mA - dodatkowe wyjście zasilania do kompatybilnych elementów instalacji FPV.
• Złącze antenowe MMCX - stabilniejsze mechanicznie niż typowe mikro-złącza stosowane w najmniejszych VTX.

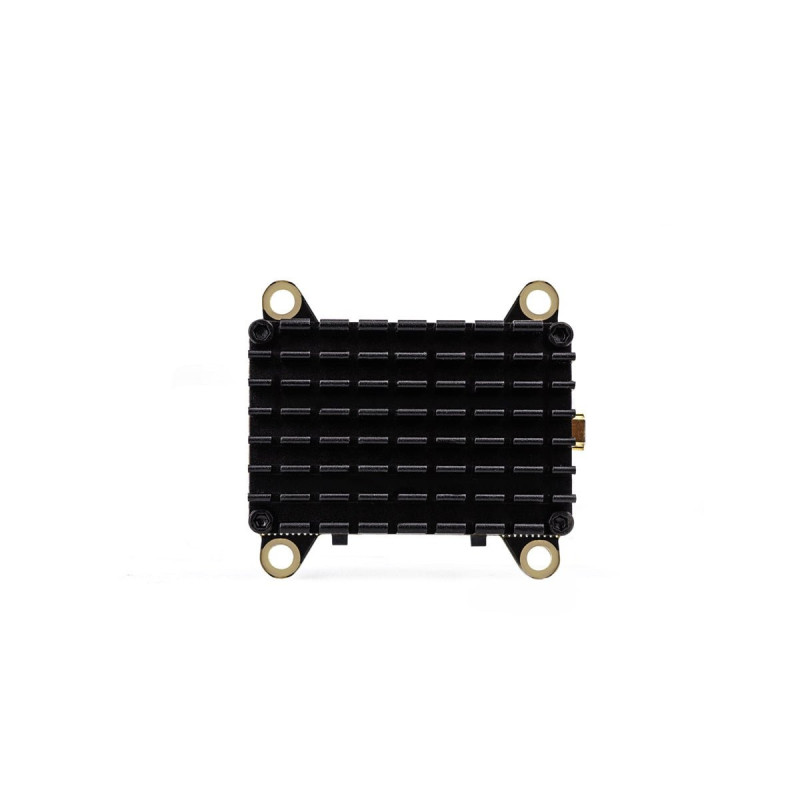

• Metalowa obudowa z radiatorem - poprawia odprowadzanie ciepła i pomaga utrzymać stabilność pracy przy wyższej mocy nadawania.

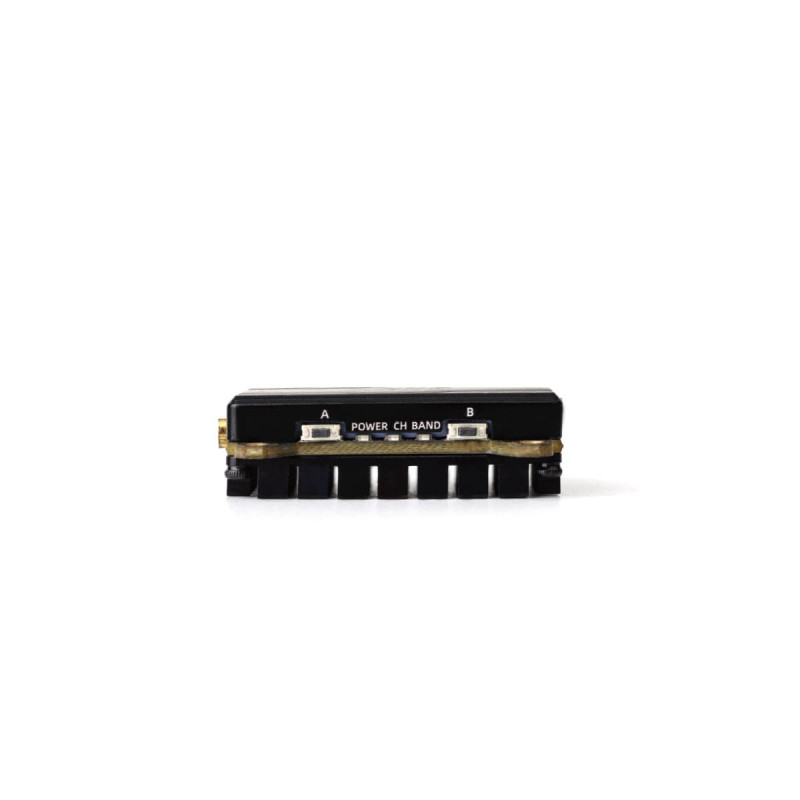

• Diody LED i przyciski funkcyjne - szybki podgląd i regulacja mocy, pasma oraz częstotliwości bez konieczności podłączania komputera.
• Montaż 30,5 x 30,5 mm M3 - zgodność z klasycznym rozstawem stosowanym w wielu stackach FPV.

Największe zalety w praktyce

• Większy margines sygnału wideo - wysoka moc nadawania daje większą rezerwę przy locie za przeszkodami, w terenie otwartym lub na dalszych dystansach.
• Lepsza kontrola konfiguracji - IRC Tramp ogranicza konieczność rozbierania drona tylko po to, aby zmienić kanał lub poziom mocy.
• Stabilniejsza praca termiczna - radiator ma znaczenie szczególnie przy 1600 mW i 2500 mW, gdzie typowe małe VTX potrafią szybko się przegrzewać.
• Uniwersalne zasilanie - zakres 7-26 V pozwala zasilać nadajnik bezpośrednio z wielu konfiguracji pakietów LiPo, o ile instalacja w dronie jest wykonana poprawnie.

Dla kogo jest ten VTX?

• Dla pilotów FPV budujących analogowego drona long range.
• Dla osób, które potrzebują regulowanej mocy VTX do lotów w różnych warunkach.
• Dla konstrukcji FPV z klasycznym stackiem 30,5 x 30,5 mm.
• Dla użytkowników, którzy chcą sterować ustawieniami VTX przez IRC Tramp.
• Dla pilotów latających na analogowym systemie 5.8 GHz PAL/NTSC.

Dla kogo NIE jest?

• Nie jest to nadajnik cyfrowy - nie współpracuje jako zamiennik systemów DJI, Walksnail ani HDZero.
• Nie jest to ultralekki VTX do mikro whoopów 65-75 mm - sam nadajnik waży 19,6 g.
• Nie jest to moduł dla osób, które szukają wyłącznie małej mocy do lotów indoor.
• Nie jest to produkt plug and play dla każdej ramy - przed montażem trzeba sprawdzić miejsce, chłodzenie, złącza i prowadzenie anteny.

Poziomy mocy wyjściowej

Tryb	Moc	Poziom dBm
PitMode	0 dBm	0 dBm
Low	25 mW	13,95 dBm
Medium	200 mW	23,01 dBm
High	800 mW	29,03 dBm
Very High	1,6 W	32,04 dBm
Max	2,5 W	33,98 dBm

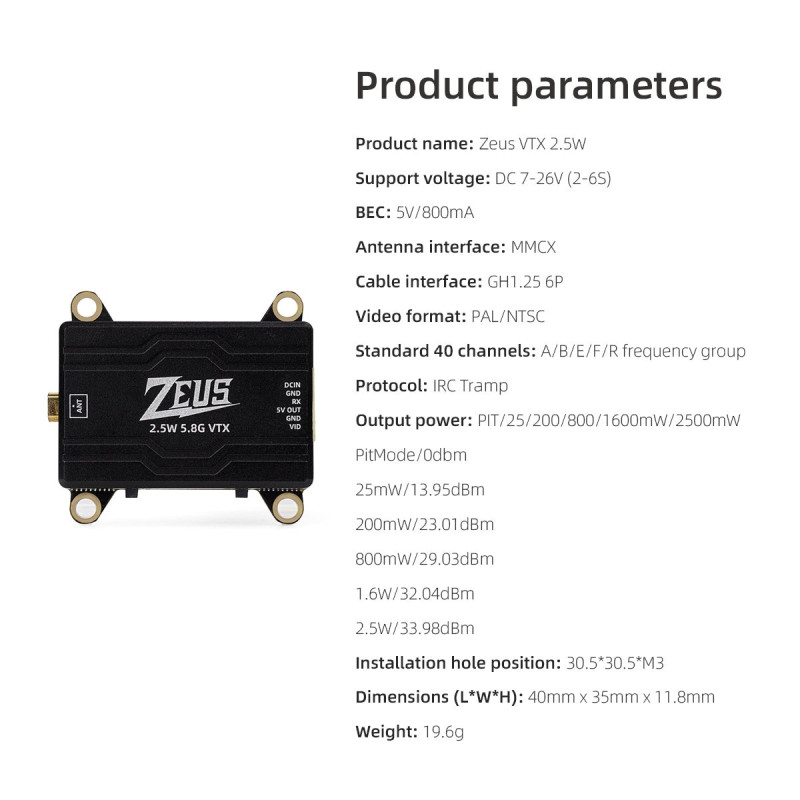

Specyfikacja techniczna

Parametr	Wartość
Marka	HGLRC
Model	Zeus VTX 2.5W
Typ produktu	Analogowy nadajnik wideo FPV VTX
Pasmo pracy	5.8 GHz
Napięcie zasilania	DC 7-26 V
Obsługiwane pakiety	2-6S LiPo
BEC	5 V / 800 mA
Moc wyjściowa	PIT / 25 mW / 200 mW / 800 mW / 1600 mW / 2500 mW
Protokół sterowania	IRC Tramp
Format wideo	PAL / NTSC
Liczba kanałów	40 kanałów
Pasma	A / B / E / F / R
Złącze antenowe	MMCX
Gniazdo	GH1.25 6P
Rozstaw montażowy	30,5 x 30,5 mm
Śruby montażowe	M3
Wymiary	40 x 35 x 11,8 mm
Waga	19,6 g - sam VTX

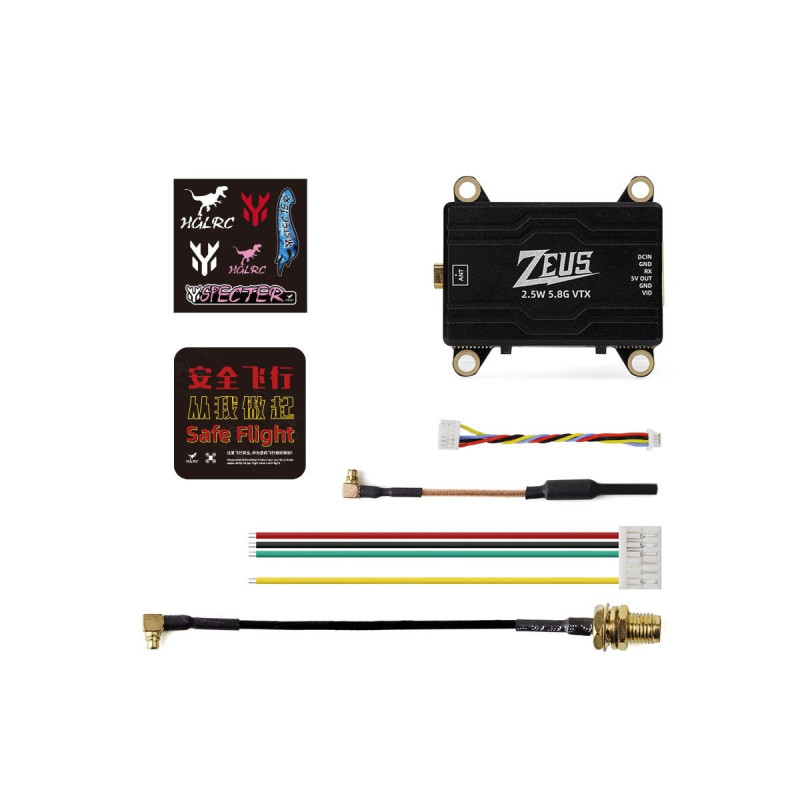

Zawartość zestawu

• 1 x HGLRC Zeus VTX 2.5W
• 1 x antena 80 mm ze złączem MMCX
• 1 x adapter MMCX na SMA 100 mm
• 1 x kabel GH1.25 6Pin 100 mm
• 1 x przewód SH1.0 4Pin - GH1.25 6Pin 60 mm

FAQ - najczęściej zadawane pytania

Czy HGLRC Zeus 2.5W działa z cyfrowym systemem FPV?

Nie. To analogowy nadajnik VTX 5.8 GHz obsługujący format PAL/NTSC. Nie jest zamiennikiem systemów cyfrowych DJI, Walksnail ani HDZero.

Czy ten VTX można zasilać z pakietu 6S?

Tak. Zakres zasilania wynosi DC 7-26 V, czyli odpowiada konfiguracjom 2-6S LiPo. Przed podłączeniem sprawdź polaryzację i jakość przewodów zasilających.

Czy można zmieniać moc VTX z poziomu kontrolera lotu?

Tak, nadajnik obsługuje protokół IRC Tramp. Wymaga to poprawnego podłączenia przewodu sterującego do kontrolera lotu oraz konfiguracji w firmware.

Czy VTX 2500 mW wymaga dobrego chłodzenia?

Tak. Przy wysokiej mocy nadajniki VTX generują dużo ciepła. Metalowa obudowa z radiatorem pomaga w odprowadzaniu temperatury, ale nie zastępuje prawidłowego przepływu powietrza w dronie.

Do jakich dronów pasuje rozstaw 30,5 x 30,5 mm?

To klasyczny rozstaw stosowany w wielu większych stackach FPV, szczególnie w konstrukcjach 5 cali, 7 cali i long range. Przed montażem sprawdź miejsce w ramie oraz wysokość modułu 11,8 mm.

Rada eksperta Avifly: Nie uruchamiaj VTX na wysokiej mocy bez podłączonej anteny. Praca bez obciążenia antenowego może doprowadzić do przegrzania i uszkodzenia toru nadawczego.
