Kontroler Lotu HGLRC H743 8S MINI V1 FC - STM32H743, 2-8S LiPo, Blackbox 16MB, montaż 20x20mm

Kontroler lotu HGLRC H743 8S MINI V1 FC do dronów FPV

Kontroler lotu HGLRC H743 8S MINI V1 FC to kompaktowa płytka FC do dronów FPV, oparta na wydajnym procesorze STM32H743, z obsługą zasilania 2-8S LiPo i montażem 20 x 20 mm.

To rozwiązanie dla buildów, w których liczy się moc obliczeniowa, duża liczba portów UART i możliwość pracy z rozbudowanym osprzętem: odbiornikiem RC, GPS, kamerą, VTX lub systemem DJI. Format MINI ułatwia montaż w ciaśniejszych ramach, bez rezygnowania z funkcji typowych dla bardziej zaawansowanych kontrolerów.

Najważniejsze cechy

• MCU STM32H743 - szybki procesor klasy H7 zapewnia duży zapas mocy obliczeniowej dla Betaflight i rozbudowanych konfiguracji FPV.
• Gyro ICM42688 - nowoczesny żyroskop wspiera stabilne prowadzenie drona i precyzyjną reakcję na ruchy aparatury.
• Blackbox 16MB - pamięć do zapisu logów lotu, przydatna przy analizie wibracji, tuningu filtrów i diagnostyce problemów po locie.
• 8 portów UART - duża liczba interfejsów do podłączenia odbiornika, GPS, VTX, kamery, telemetrii lub innych modułów.
• Obsługa zasilania 2-8S LiPo - zakres wejściowy 7.4-33.6V pozwala stosować kontroler w mocniejszych konfiguracjach FPV.
• OSD AT7456E - klasyczne analogowe OSD do wyświetlania napięcia, czasu lotu, trybu lotu i innych danych na obrazie FPV.
• Barometr SPA06-003 - dodatkowy czujnik ciśnienia przydatny w konfiguracjach wymagających informacji o wysokości.
• Modularna konstrukcja plug-and-play - bezpośrednie złącza ograniczają liczbę lutowanych połączeń i porządkują okablowanie w ramie.
• Wymiary 42 x 25 mm i waga 6.8 g - wąska konstrukcja pomaga zmieścić elektronikę w mniejszych lub ciasno zabudowanych frame'ach.

Największe zalety w praktyce

Procesor STM32H743 - zapas mocy dla zaawansowanego builda

MCU STM32H743 daje duży margines wydajności przy pracy z nowszym firmware, rozbudowanym filtrowaniem, wieloma portami UART i dodatkowymi funkcjami. W praktyce oznacza to większy komfort konfiguracji niż w prostych kontrolerach F4.

Blackbox 16MB - realna diagnostyka, nie zgadywanie

Wbudowana pamięć 16MB pozwala zapisywać logi lotu bez zewnętrznego modułu. To ważne przy dronach freestyle, long range i mocnych konfiguracjach, gdzie drgania, źle dobrane filtry lub luźne elementy mogą szybko pogorszyć stabilność lotu.

8 UART - więcej miejsca na peryferia

Kontroler udostępnia 8 portów UART, dzięki czemu łatwiej zaplanować instalację odbiornika RC, GPS, VTX, kamery lub systemu cyfrowego. Mniej kompromisów na etapie okablowania oznacza szybszą konfigurację i czystszy montaż.

Kompaktowy format MINI

Wymiary 42 x 25 mm i rozstaw montażowy 20 x 20 mm M3 pozwalają zastosować kontroler w mniejszych ramach FPV oraz w konstrukcjach, gdzie klasyczny stack 30.5 x 30.5 mm zajmuje zbyt dużo miejsca.

Dla kogo jest ten kontroler?

• Dla pilotów budujących drona FPV z elektroniką w standardzie 20 x 20 mm.
• Dla osób, które potrzebują wydajnego FC z procesorem STM32H743.
• Dla użytkowników planujących rozbudowany osprzęt: GPS, odbiornik RC, VTX, kamera lub cyfrowy system wideo.
• Dla osób, które chcą korzystać z logów Blackbox przy tuningu i diagnostyce.
• Dla buildów, w których istotna jest obsługa zasilania do 8S LiPo.

Dla kogo NIE jest?

• Nie jest to kontroler AIO z wbudowanym ESC - do napędu wymagany jest osobny regulator ESC.
• Nie jest to płytka pod duży rozstaw 30.5 x 30.5 mm bez adapterów.
• Nie jest to rozwiązanie dla osób, które szukają prostego, budżetowego FC F4 do minimalnej konfiguracji.
• Nie należy zakładać zgodności 8S całego stacka, jeśli używany ESC obsługuje tylko 6S - trzeba sprawdzić parametry ESC osobno.

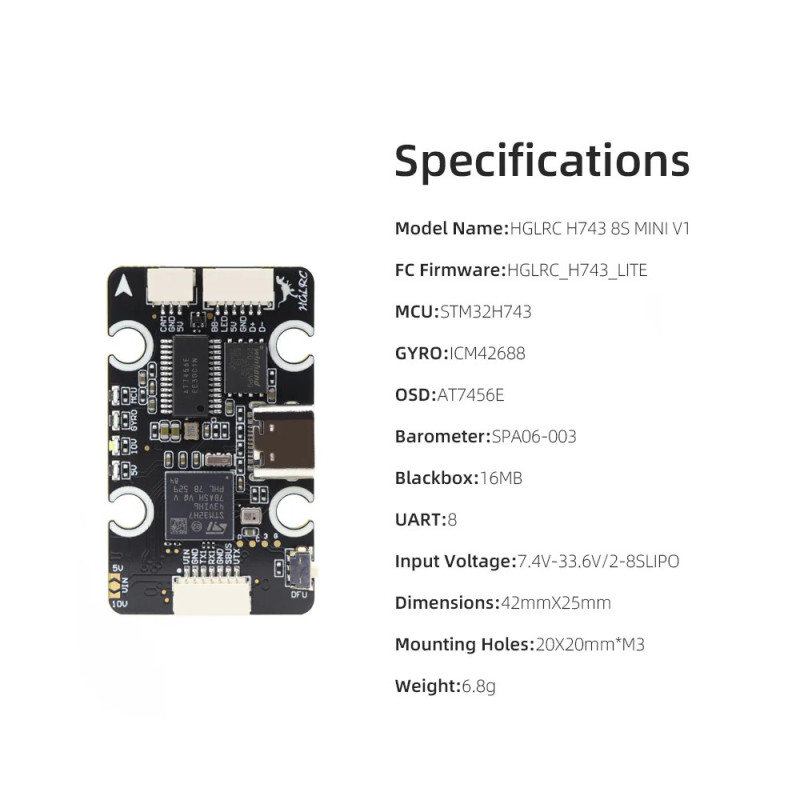

Specyfikacja techniczna

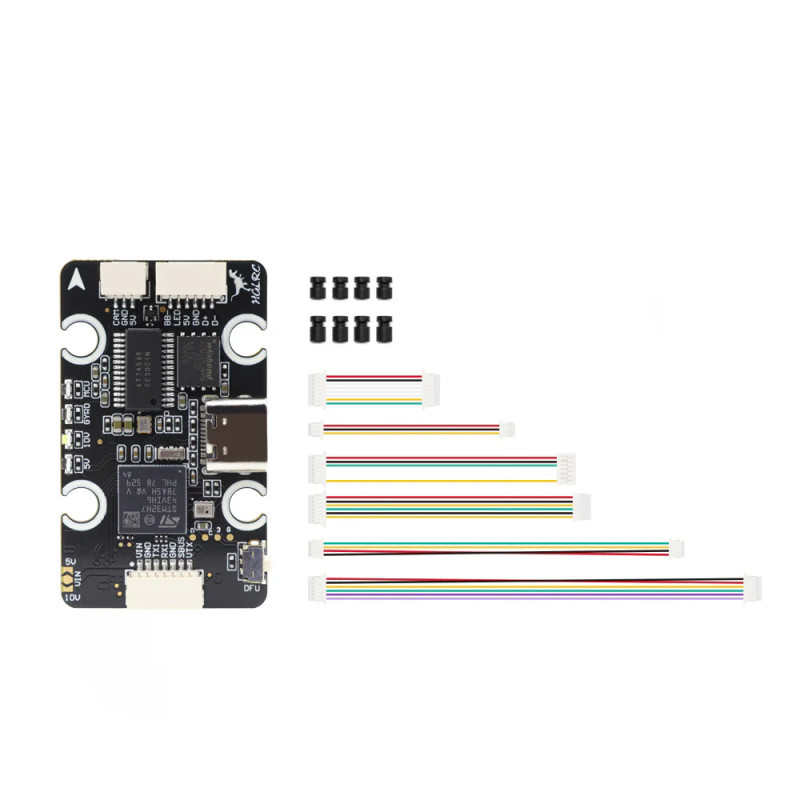

Zawartość zestawu

• 1x kontroler lotu HGLRC H743 8S MINI V1 FC
• 1x przewód 30AWG 25 mm, dwustronny SH1.0-8P
• 1x przewód odbiornika 30AWG 100 mm, dwustronny SH1.0-4P
• 1x przewód kamery 30AWG 50 mm, pojedynczy SH1.0-3P / pojedynczy SH1.25-3P
• 1x przewód DJI 30AWG 70 mm, pojedynczy GH1.25-6P / pojedynczy SH1.0-7P
• 1x przewód VTX 30AWG 70 mm, pojedynczy SH1.0-7P / pojedynczy 1.0-6P
• 1x przewód GPS 30AWG, długość całkowita 120 mm, dwustronny SH1.0-6P
• 4x dystans antywibracyjny 3 x 8 mm
• 4x dystans antywibracyjny 3 x 6.6 mm
• 1x naklejka HGLRC
• 1x karta QR Code

FAQ

Nie. To sam kontroler lotu FC. Do sterowania silnikami wymagany jest osobny regulator ESC kompatybilny z wybraną konfiguracją zasilania i silnikami.

Tak, według danych producenta kontroler obsługuje napięcie wejściowe 7.4-33.6V, czyli 2-8S LiPo. Należy jednak osobno sprawdzić limit napięcia ESC, VTX i pozostałych podzespołów.

Blackbox zapisuje dane z lotu, co pomaga diagnozować wibracje, błędy konfiguracji, problemy z filtrami i zachowanie drona po zmianie PID lub osprzętu.

Tak. Kontroler ma otwory montażowe 20 x 20 mm M3, dlatego pasuje do wielu kompaktowych ram FPV i stacków MINI.

Rada eksperta Avifly: Przy buildach 6S i 8S zwróć szczególną uwagę na filtrację zasilania oraz parametry ESC. Sam kontroler FC obsługuje 8S, ale cały układ jest bezpieczny tylko wtedy, gdy każdy element zasilany z głównej baterii ma odpowiedni zapas napięciowy.
