Kontroler lotu BETAFPV Matrix Brushed 1-2S 12A - AIO do dronów FPV Whoop, ELRS 2.4GHz

Kontroler lotu BETAFPV Matrix Brushed 1-2S 12A

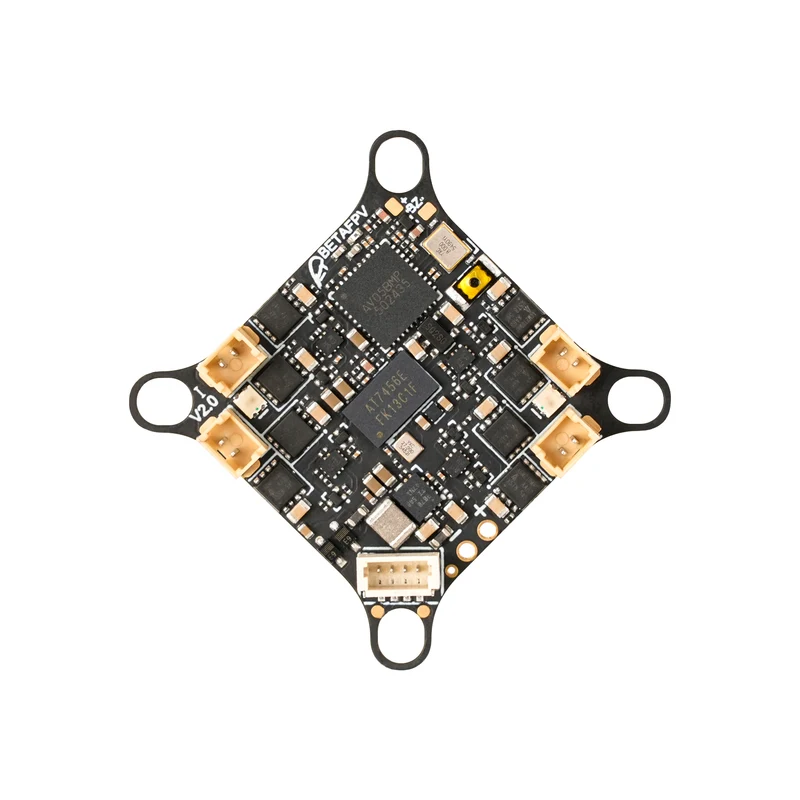

BETAFPV Matrix Brushed to zintegrowany kontroler lotu AIO do mikrodronów FPV z silnikami szczotkowymi, obsługujący akumulatory 1-2S. Łączy procesor STM32G473CEU6, regulator silników 12A, odbiornik ExpressLRS 2.4 GHz oraz system OSD. Jest przeznaczony do konstrukcji typu brushed whoop, wyścigów FPV i dronowego futbolu.

Kontroler jest dostępny w dwóch wariantach: 5IN1 z wbudowanym nadajnikiem wideo 5.8 GHz oraz 4IN1 z możliwością podłączenia zewnętrznego VTX.

Dla kogo jest ten kontroler?

• Dla użytkowników budujących mikrodrony FPV z silnikami szczotkowymi.
• Dla osób modernizujących elektronikę dronów brushed whoop.
• Dla pilotów korzystających z aparatur obsługujących ExpressLRS 2.4 GHz.
• Dla konstruktorów dronów wyścigowych i modeli do drone soccer.

Dla kogo NIE jest?

• Do dronów z silnikami bezszczotkowymi wymagającymi regulatorów brushless ESC.
• Do konstrukcji wymagających zasilania wyższego niż 2S.
• Do systemów cyfrowego FPV wymagających dedykowanego zasilania i połączeń bez potwierdzenia zgodności.

Najważniejsze cechy

• Procesor STM32G473CEU6 - zwiększona wydajność obliczeniowa względem STM32F411.
• Regulator ESC 12A - obsługuje do 18A prądu szczytowego i zasilanie 1-2S.
• Żyroskop BMI270 - częstotliwość próbkowania 3.2 kHz.
• ExpressLRS 2.4 GHz - zintegrowany odbiornik szeregowy.
• Blackbox 16 MB - zapis danych do analizy pracy kontrolera i strojenia lotu.
• Turtle Mode - możliwość odwrócenia drona po przewróceniu, bez ręcznego podnoszenia.
• BEC 5V/3A - zasilanie kompatybilnych urządzeń peryferyjnych.
• Montaż 26 x 26 mm - format odpowiedni dla kompatybilnych ram mikrodronów.

Dostępne wersje

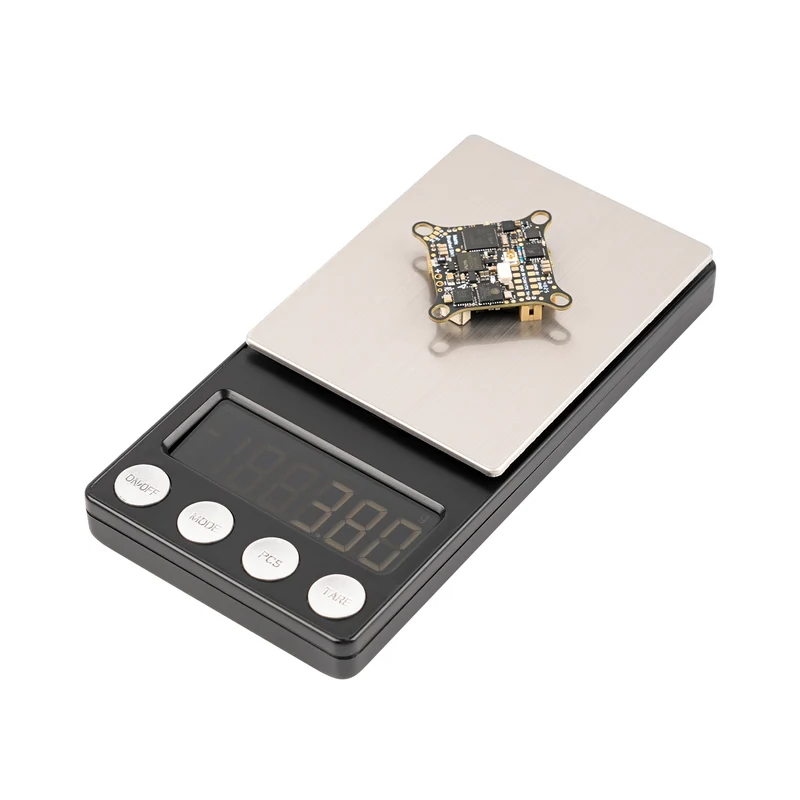

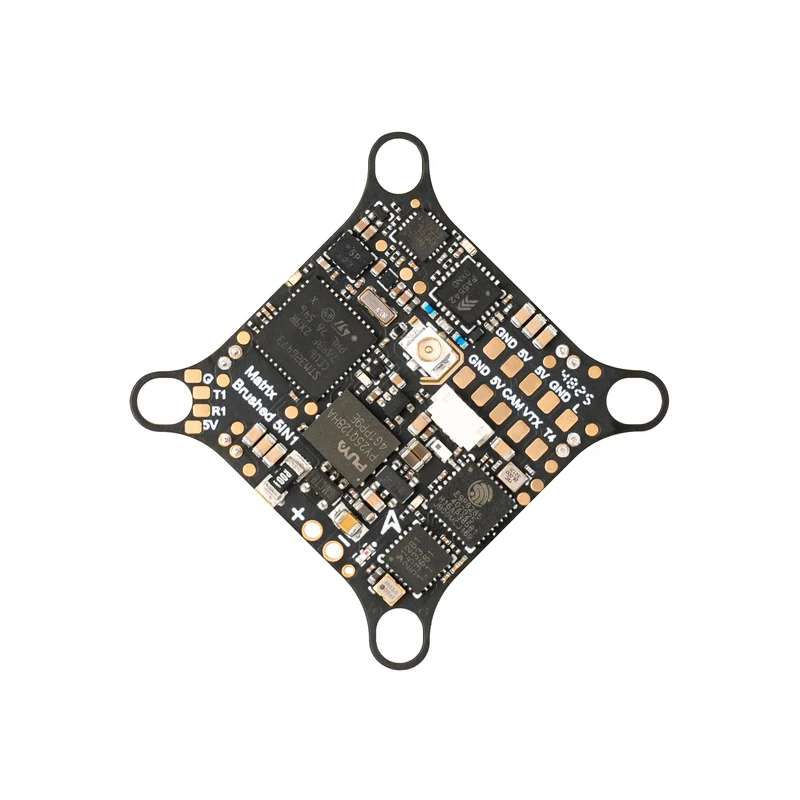

• 5IN1: zintegrowany FC, szczotkowy ESC, odbiornik ELRS, OSD i analogowy nadajnik wideo 5.8 GHz o maksymalnej mocy 400 mW. Waga 3,80 ± 0,1 g.

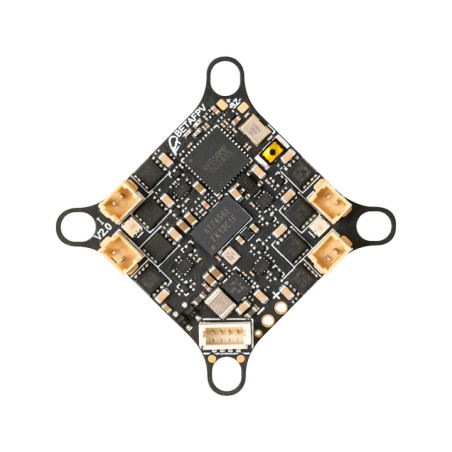

• 4IN1: FC, szczotkowy ESC, odbiornik ELRS i OSD, z portem do podłączenia zewnętrznego VTX. Waga 3,56 ± 0,1 g.

Specyfikacja techniczna

• Producent: BETAFPV
• Model: Matrix Brushed Flight Controller
• Zasilanie: 1-2S
• MCU: STM32G473CEU6
• Żyroskop: BMI270, 3.2 kHz
• Regulator: szczotkowy ESC 12A, szczytowo 18A
• Odbiornik: Serial ExpressLRS 2.4 GHz, wersja 3.4.3
• OSD: AT7456E
• Pamięć Blackbox: 16 MB
• BEC: 5V, maks. 3A
• Czujniki: napięcia i prądu
• Port USB: SH1.0-4Pin
• Złącza silników: JST1.25
• Złącze akumulatora: BT2.0
• Rozstaw montażowy: 26 x 26 mm
• Firmware 5IN1: Betaflight 4.5.2 BETAFPVG473 V3
• Firmware 4IN1: Betaflight 4.5.2 BETAFPVG473 V2

Nadajnik wideo - wersja 5IN1

• Typ: analogowy VTX FM
• Częstotliwość: 5.8 GHz
• Liczba kanałów: 48
• Poziomy mocy: 25/100/200/400 mW oraz PIT
• Sterowanie: SmartAudio 2.0
• Impedancja antenowa: 50 Ohm
• Temperatura pracy: od -10 do +80 stopni C

Zawartość zestawu

Wersja 5IN1:

• 1x kontroler Matrix Brushed 5IN1
• 1x antena 5.8 GHz
• 1x adapter USB-C do SH1.0
• 1x przewód adaptera SH1.0-4Pin
• 4x śruba samogwintująca M1.2x4
• 4x śruba samogwintująca M1.4x5
• 4x amortyzator montażowy

Wersja 4IN1:

• 1x kontroler Matrix Brushed 4IN1
• 1x adapter USB-C do SH1.0
• 1x przewód adaptera SH1.0-4Pin
• 4x śruba samogwintująca M1.2x4
• 4x śruba samogwintująca M1.4x5
• 4x amortyzator montażowy

Najczęściej zadawane pytania

Czy kontroler obsługuje silniki bezszczotkowe?

Nie. Model Matrix Brushed jest przeznaczony do silników szczotkowych i wykorzystuje regulator Brushed ESC.

Czy kontroler ma wbudowany odbiornik ELRS?

Tak. Obie wersje obsługują Serial ExpressLRS 2.4 GHz w wersji 3.4.3.

Czym różni się wersja 4IN1 od 5IN1?

Wersja 5IN1 posiada wbudowany analogowy nadajnik wideo 5.8 GHz o mocy do 400 mW. Wersja 4IN1 umożliwia podłączenie zewnętrznego VTX.

Czy można korzystać z Turtle Mode?

Tak. Kontroler obsługuje funkcję FLIP OVER AFTER CRASH, którą należy odpowiednio skonfigurować w Betaflight.

Rada eksperta Avifly: Do tego kontrolera wybieraj silniki szczotkowe zgodne z napięciem pakietu i wydajnością regulatora. Przed aktualizacją firmware korzystaj z wersji udostępnionej przez BETAFPV - producent ostrzega przed wgrywaniem ogólnego firmware Betaflight bez potwierdzonej obsługi tej płytki.

Bezpieczeństwo i zgodność

• W przypadku wersji 5IN1 dobierz moc nadawania VTX do przepisów obowiązujących w miejscu użytkowania. Wyższe poziomy mocy mogą wymagać odpowiednich uprawnień.
• Przed zasileniem sprawdź polaryzację akumulatora oraz poprawność podłączenia silników i urządzeń peryferyjnych.
