Heltec WiFi LoRa 32 V3 ESP32-S3 SX1262 OLED - moduł IoT Meshtastic LoRaWAN

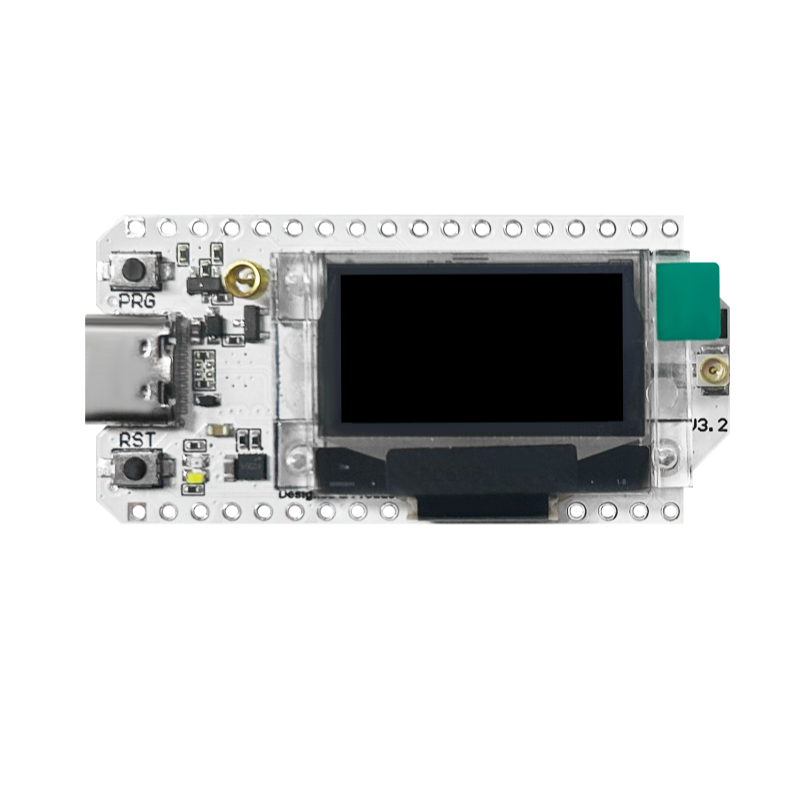

Heltec WiFi LoRa 32 V3 (HTIT-WB32LA) to płytka rozwojowa IoT łącząca mikrokontroler ESP32-S3 (Xtensa LX7, dual-core, 240 MHz, 8 MB Flash) z układem LoRa Semtech SX1262 oraz wyświetlaczem OLED 0,96" 128×64. Obsługuje równolegle Wi-Fi, BLE 5 i LoRa w pasmach sub-GHz. Główna przewaga: moc nadawcza do 21 dBm i czułość odbioru -134 dBm przy SF12/125 kHz - zasięg liczony w kilometrach na otwartym terenie.

Dla kogo jest WiFi LoRa 32 V3?

• Idealny do: budowy węzłów Meshtastic i MeshCore, prototypów LoRaWAN, czujników IoT na baterii, projektów smart farm i smart city.
• Sprawdzi się przy: telemetrii długodystansowej, off-grid messagingu, monitoringu środowiska, automatyce przemysłowej i aplikacjach edge.
• Nie polecamy do: aplikacji wymagających jednoczesnej pracy Wi-Fi i Bluetooth pod dużym obciążeniem (brak zewnętrznego PSRAM) - wtedy wybierz Heltec Wireless Bridge.

Kluczowe cechy i korzyści

• MCU ESP32-S3FN8: dwurdzeniowy Xtensa LX7 do 240 MHz, 512 KB SRAM, 8 MB SiP Flash, 7× ADC, 3× UART, 2× SPI, 2× I²C, 7× Touch.
• LoRa SX1262: obsługa LoRa i (G)FSK, kompatybilny z LoRaWAN. Warianty pasmowe: 433 MHz / 470–510 MHz / 863–870 MHz (UE) / 902–928 MHz (US).
• OLED 0,96" SSD1306 (128×64): wyświetla status systemu, dane debug, stan baterii - gotowe rozwiązanie HMI bez dodatkowego modułu.
• Zarządzanie baterią Li-Ion 3,7 V: ładowanie, ochrona przed przeładowaniem, auto-switch USB ↔ akumulator, gniazdo SH1.25-2.
• USB Type-C z CP2102: stabilizacja napięcia, ochrona ESD, shielding RF - programowanie bez zewnętrznego programatora.
• Anteny: sprężynowa 2,4 GHz na PCB (Wi-Fi/BLE) + gniazdo IPEX 1.0 (U.FL) dla anteny LoRa.

Specyfikacja techniczna

Frameworki i kompatybilność oprogramowania

• Arduino IDE - oficjalna biblioteka Heltec ESP32 + gotowy stack LoRaWAN.
• PlatformIO, ESP-IDF, MicroPython.
• Gotowe firmware open-source: Meshtastic, MeshCore, LoRaWAN node.

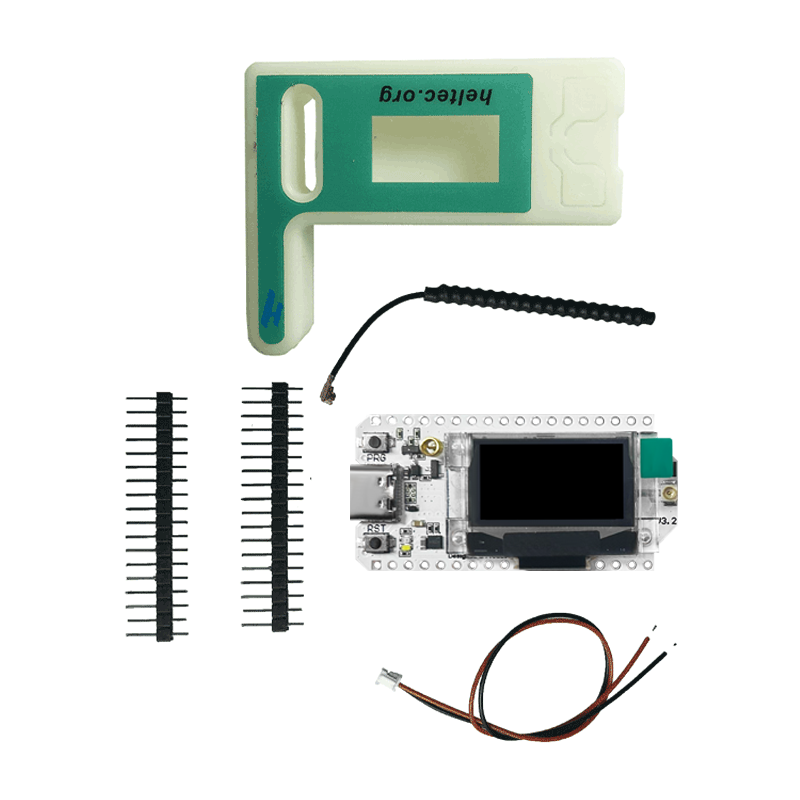

Zawartość zestawu

• Heltec WiFi LoRa 32 V3 - 1 szt.
• Antena LoRa (dopasowana do wybranego pasma) - 1 szt.
• Złącze baterii SH1.25 × 2 - 1 szt.
• Listwy goldpin 2,54 mm × 18 pin - 2 szt.

FAQ

Czy mogę używać Wi-Fi i Bluetooth jednocześnie?

Płytka nie ma zewnętrznego PSRAM, więc jednoczesna praca Wi-Fi i BLE pod dużym obciążeniem jest niezalecana. Do takich zastosowań przewidziano Heltec Wireless Bridge.

Czy kod z Heltec V2 zadziała na V3?

Nie. V2 bazowała na ESP32, V3 używa ESP32-S3 - wymagana rekompilacja i osobne biblioteki.

Jakie pasmo LoRa wybrać do pracy w Polsce i UE?

W UE legalne pasmo ISM dla LoRa to 868 MHz. Wybieraj wariant 863–870 MHz. Pasm 433 MHz i 915 MHz nie używaj bez sprawdzenia lokalnych regulacji - mogą być nielegalne dla LoRa w PL.

Czy można podłączyć zewnętrzną antenę 2,4 GHz?

Nie. Antena 2,4 GHz (Wi-Fi/BLE) jest sprężynowa, zintegrowana z PCB. Wymienna przez gniazdo IPEX 1.0 jest tylko antena LoRa.

Płytka resetuje się cyklicznie - co robić?

Trzy najczęstsze przyczyny: (1) zbyt słabe zasilanie USB - wymagane min. 600 mA @ 5 V; (2) uszkodzona lub zgnieciona przez obudowę antena Wi-Fi; (3) niekompatybilny firmware - wgraj fabryczny demo lub stabilne firmware z GitHuba Heltec.

Czy w Meshtastic ekran wyświetla "śmieci" graficzne?

Tak, znana przypadłość. Rozwiązanie: w konfiguracji Meshtastic ustaw Radio configuration → Display → Override OLED auto-detect → SSD1306.

Rada eksperta Avifly: Jeśli węzeł będzie pracować outdoor na zasilaniu solarnym, doluż kondensator low-ESR 470–1000 µF / 6,3 V równolegle do gniazda LiPo. Stabilizuje przejścia z USB na baterię podczas zachmurzenia i wydłuża żywotność ogniwa. Druga sprawa: do anteny LoRa zawsze używaj pigtaila IPEX-SMA z dobrej jakości RG178 - tania chińska wiązka potrafi obciąć 2–3 dB nawet na 15 cm.
