Heltec Wireless Tracker V2: ESP32-S3 Moduł Deweloperski

Heltec Wireless Tracker V2 - moduł LoRa, GNSS i ESP32-S3

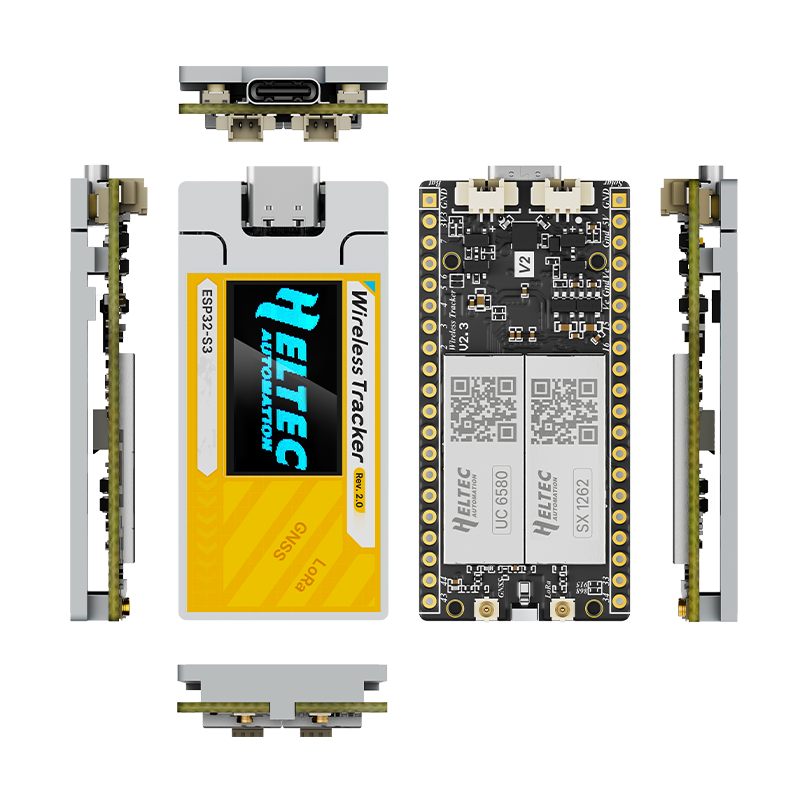

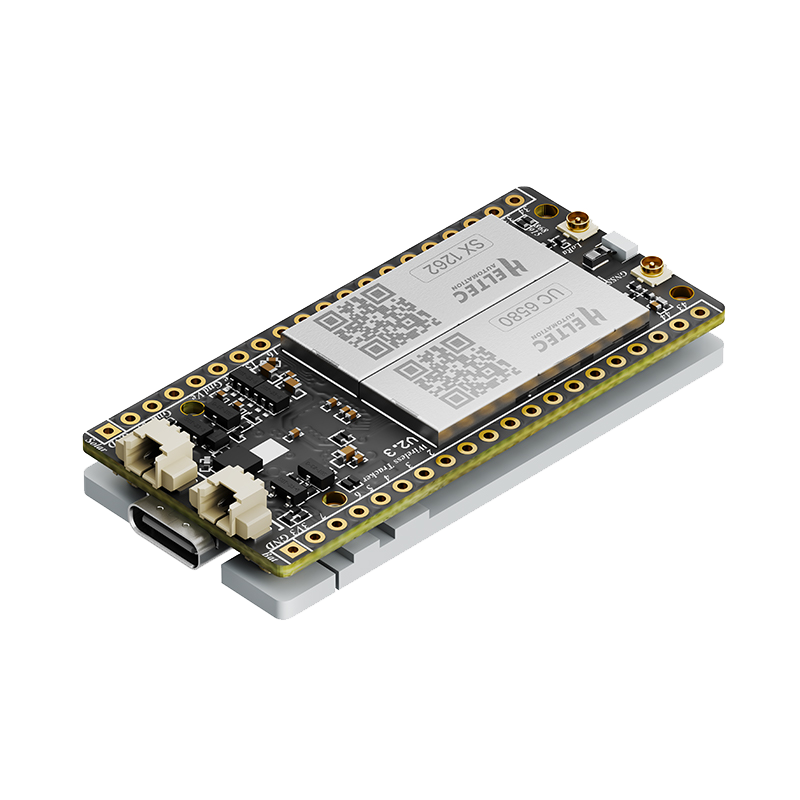

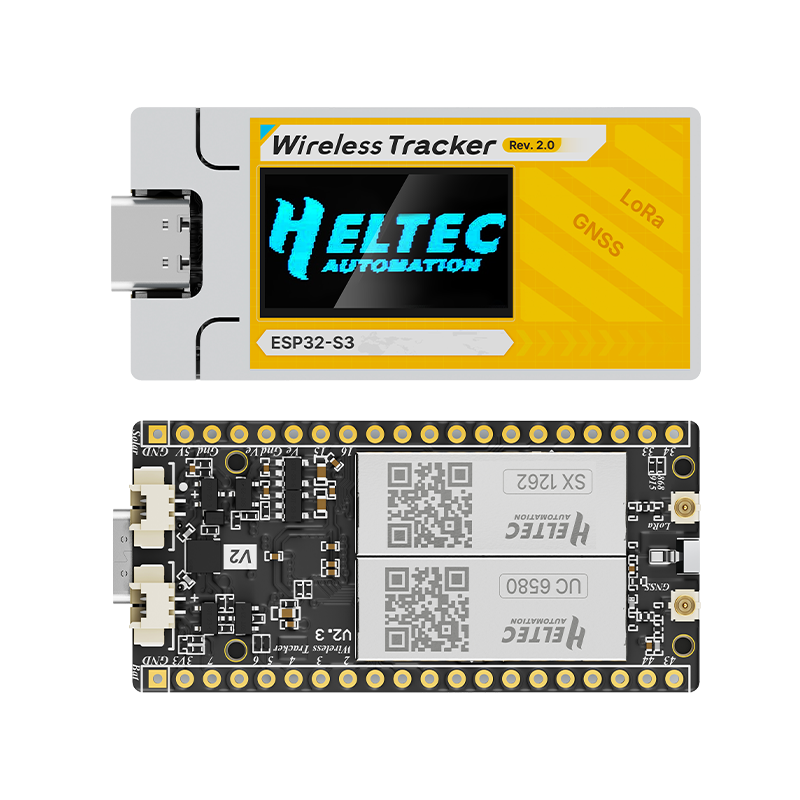

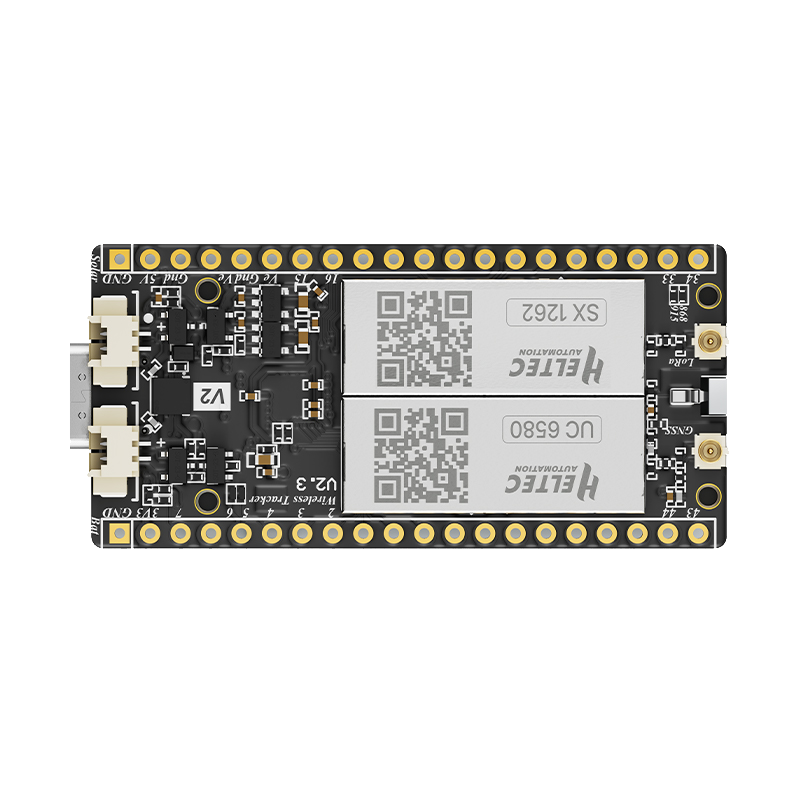

Heltec Wireless Tracker V2 to kompaktowa platforma deweloperska łącząca ESP32-S3FN8, radio LoRa SX1262 oraz odbiornik GNSS UC6580. Moduł obsługuje komunikację LoRa, Wi-Fi i Bluetooth LE oraz systemy Meshtastic, MeshCore i LoRaWAN, dzięki czemu może pracować jako mobilny węzeł sieci mesh, lokalizator lub element projektu IoT.

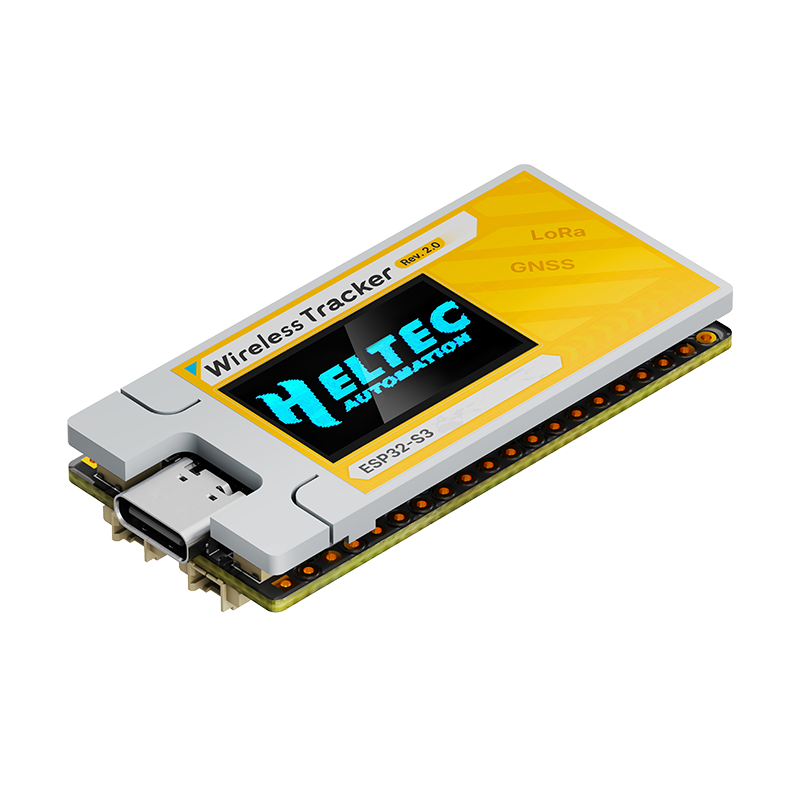

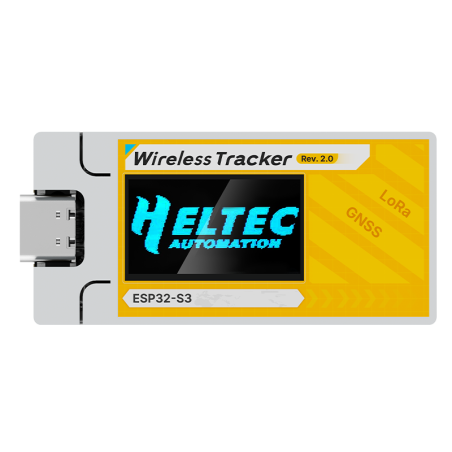

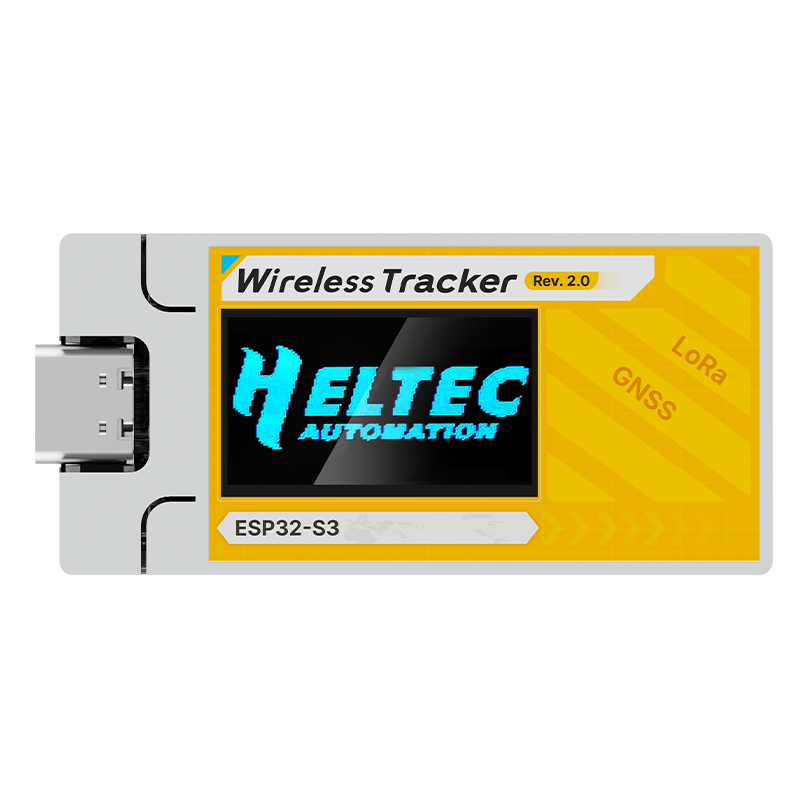

Na płytce znajduje się również kolorowy wyświetlacz TFT 0,96 cala 160 x 80 px, układ zarządzania zasilaniem z akumulatora litowego oraz wejście dla panelu solarnego. Zintegrowane anteny LDS dla GNSS i pasma 2,4 GHz pozwalają ograniczyć wymiary całego urządzenia.

Dla kogo jest Heltec Wireless Tracker V2?

• Dla użytkowników budujących węzeł Meshtastic lub MeshCore z lokalizacją GNSS
• Dla projektów IoT wymagających jednocześnie LoRa, Wi-Fi, Bluetooth i pozycjonowania satelitarnego
• Dla trackerów osób, pojazdów, sprzętu lub innych aplikacji telemetrycznych
• Dla projektów terenowych z możliwością zasilania z akumulatora i panelu solarnego

Dla kogo NIE jest?

• Dla osób szukających kompletnego trackera w gotowej obudowie - jest to platforma deweloperska
• Dla projektów wymagających innego pasma LoRa niż obsługiwane przez zakupiony wariant modułu

LoRa SX1262 z mocą do 28 +/- 1 dBm

Transceiver Semtech SX1262 współpracuje z wbudowanym wzmacniaczem PA, zapewniając maksymalną moc nadawania do 28 +/- 1 dBm. Czułość odbiornika sięga -134 dBm. Antena LoRa jest podłączana przez złącze IPEX 1.0.

GNSS UC6580 - pozycjonowanie z wielu systemów

Układ UC6580 obsługuje GPS, GLONASS, BeiDou, Galileo, NAVIC oraz QZSS. Domyślnie moduł korzysta z kompaktowej anteny GNSS LDS. Dostępne jest również złącze IPEX dla anteny zewnętrznej, którego aktywacja wymaga zmiany konfiguracji toru antenowego zgodnie z dokumentacją producenta.

Meshtastic, MeshCore i własne aplikacje

Wireless Tracker V2 jest kompatybilny z Meshtastic i MeshCore. Do własnych projektów można wykorzystać Arduino, ESP-IDF, PlatformIO lub MicroPython. Producent udostępnia również przykłady dotyczące LoRa, LoRaWAN i GNSS.

Zasilanie mobilne i solarne

Moduł może być zasilany przez USB-C lub akumulator litowy 3,7 V. Wbudowany układ zarządzania energią odpowiada za ładowanie, ochronę przed przeładowaniem, pomiar stanu akumulatora oraz automatyczne przełączanie pomiędzy zasilaniem USB i akumulatorem. Płytka posiada również osobne wejście dla panelu solarnego.

Najważniejsze cechy

• ESP32-S3FN8 - dwurdzeniowy procesor Xtensa 32-bit LX7
• Semtech SX1262 - komunikacja LoRa z mocą do 28 +/- 1 dBm
• UC6580 - wielosystemowy odbiornik GNSS
• TFT 0,96 cala 160 x 80 px - kolorowy wyświetlacz zintegrowany z płytką
• Wi-Fi 802.11 b/g/n - transmisja do 150 Mb/s
• Bluetooth 5 LE oraz Bluetooth Mesh
• Zintegrowane anteny LDS dla GNSS i 2,4 GHz
• USB-C oraz obsługa akumulatora litowego 3,7 V
• Dedykowane wejście dla panelu solarnego
• Kompatybilność z Meshtastic, MeshCore i LoRaWAN

Specyfikacja techniczna

• Mikrokontroler: ESP32-S3FN8
• Architektura MCU: Xtensa 32-bit LX7, dual-core
• Układ LoRa: Semtech SX1262
• Układ GNSS: UC6580
• Systemy GNSS: GPS, GLONASS, BeiDou, Galileo, NAVIC, QZSS
• Pasmo LoRa: zależne od wariantu, m.in. 863-870 MHz oraz 902-928 MHz
• Maksymalna moc nadawania LoRa: 28 +/- 1 dBm
• Maksymalna czułość odbiornika: -134 dBm
• Wyświetlacz: kolorowy TFT 0,96 cala
• Rozdzielczość wyświetlacza: 160 x 80 px
• Wi-Fi: 802.11 b/g/n, do 150 Mb/s
• Bluetooth: Bluetooth 5 LE, Bluetooth Mesh
• Interfejsy: 7 x ADC1, 2 x ADC2, 7 x Touch, 3 x UART, 2 x I2C, 2 x SPI
• USB: USB-C
• Złącze anteny LoRa: IPEX 1.0
• Złącze anteny GNSS: IPEX 1.0
• Zasilanie akumulatorowe: akumulator litowy 3,7 V, zakres 3,0-4,2 V
• Złącze akumulatora: SH1.25-2P
• Wejście panelu solarnego: SH1.25-2P
• Temperatura pracy: -20 do +70 C
• Wymiary: 52 x 25,4 x 10,26 mm

Zawartość zestawu

• 1 x Heltec Wireless Tracker V2
• 1 x sprężynowa antena LoRa
• 1 x przewód ze złączem SH1.25-2P do akumulatora
• 2 x listwa goldpin

Najczęściej zadawane pytania

Tak. Wireless Tracker V2 jest obsługiwany przez Meshtastic i posiada dedykowany wariant firmware dla tej płytki.

Tak. Zastosowany układ GNSS UC6580 obsługuje GPS, GLONASS, BeiDou, Galileo, NAVIC oraz QZSS. Nie jest wymagany osobny moduł GPS.

Tak. Płytka posiada złącze IPEX 1.0 dla anteny GNSS. Domyślnie wykorzystywana jest antena LDS, a przełączenie na złącze IPEX wymaga zmiany konfiguracji toru antenowego według instrukcji Heltec.

Tak. Płytka obsługuje akumulator litowy 3,7 V i posiada zintegrowane zarządzanie ładowaniem oraz przełączaniem pomiędzy zasilaniem USB i akumulatorem.

Rada eksperta Avifly: Przed rozpoczęciem nadawania LoRa zawsze podłącz właściwą antenę do złącza IPEX. Pierwsze uruchomienie GNSS wykonuj na otwartej przestrzeni, z anteną skierowaną w stronę nieba.
