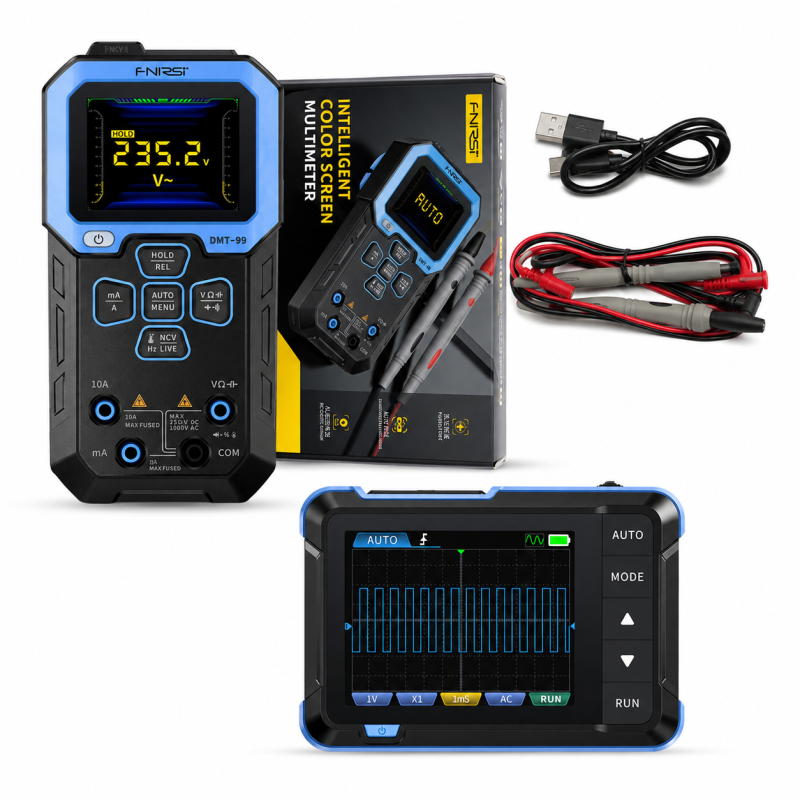

Zestaw pomiarowy FNIRSI DSO-153 PLUS + DMT-99 - oscyloskop 1MHz 5MS/s i multimetr True RMS 10000 counts

Zestaw pomiarowy FNIRSI DSO-153 + DMT-99 do diagnostyki elektroniki

Zestaw FNIRSI DSO-153 + DMT-99 łączy dwa uzupełniające się urządzenia pomiarowe: kompaktowy oscyloskop 1 MHz / 5 MS/s z generatorem DDS oraz multimetr cyfrowy True RMS 10000 counts. Pozwala zarówno mierzyć podstawowe parametry elektryczne, jak i obserwować przebiegi sygnałów podczas diagnostyki elektroniki, urządzeń FPV, układów zasilania i projektów hobbystycznych.

DMT-99 sprawdzi się przy kontroli napięcia, prądu, rezystancji, ciągłości czy pojemności, natomiast DSO-153 umożliwia zobaczenie zmian sygnału w czasie. Dzięki temu zestaw pozwala wykonać znacznie szerszą diagnostykę niż sam multimetr.

Dla kogo jest ten zestaw?

• Dla serwisantów i hobbystów zajmujących się elektroniką, FPV i RC
• Dla osób diagnozujących zasilacze, przetwornice, sterowniki i płytki elektroniczne
• Dla uczniów i studentów rozpoczynających pracę z oscyloskopem i multimetrem
• Dla mobilnego serwisu, gdzie ważne są kompaktowe wymiary i zasilanie akumulatorowe

Dla kogo NIE jest?

• Do profesjonalnej analizy sygnałów wysokiej częstotliwości i magistral wymagających oscyloskopu o paśmie dziesiątek lub setek MHz
• Do pomiarów wymagających wielokanałowego oscyloskopu laboratoryjnego
• Dla użytkownika wymagającego certyfikowanego stanowiska metrologicznego z dokumentacją kalibracyjną

Dwa narzędzia do różnych etapów diagnostyki

FNIRSI DMT-99 pozwala szybko sprawdzić wartości elektryczne układu. Obsługuje pomiar napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości, temperatury, test diody i ciągłości oraz funkcje NCV i LIVE.

FNIRSI DSO-153 pozwala przejść krok dalej i obserwować rzeczywisty przebieg sygnału. Pasmo 1 MHz, próbkowanie 5 MS/s oraz tryby wyzwalania Auto, Normal i Single umożliwiają podstawową analizę sygnałów analogowych, PWM i prostych układów sterujących.

Generator sygnału DDS w DSO-153

Oscyloskop posiada również wbudowany generator DDS pracujący w zakresie 0-10 kHz. Obsługuje 14 typów przebiegów, dzięki czemu może służyć nie tylko do pomiaru, ale również do dostarczania sygnału testowego podczas uruchamiania i sprawdzania układów elektronicznych.

Najważniejsze cechy zestawu

• Oscyloskop 1 MHz / 5 MS/s - do podstawowej obserwacji przebiegów sygnałowych
• Generator DDS 0-10 kHz - źródło sygnału testowego bez dodatkowego urządzenia
• Multimetr True RMS 10000 counts - pomiar podstawowych parametrów elektrycznych z wysoką rozdzielczością wskazań
• Pomiar napięcia DMT-99 do 999.9 V DC i 750 V AC
• Pomiar prądu do 9.999 A
• NCV i LIVE - bezkontaktowe wykrywanie napięcia i przewodu fazowego
• Kolorowy ekran TFT 2.4 cala w multimetrze
• Oba urządzenia posiadają własne akumulatory i możliwość ładowania przez USB-C

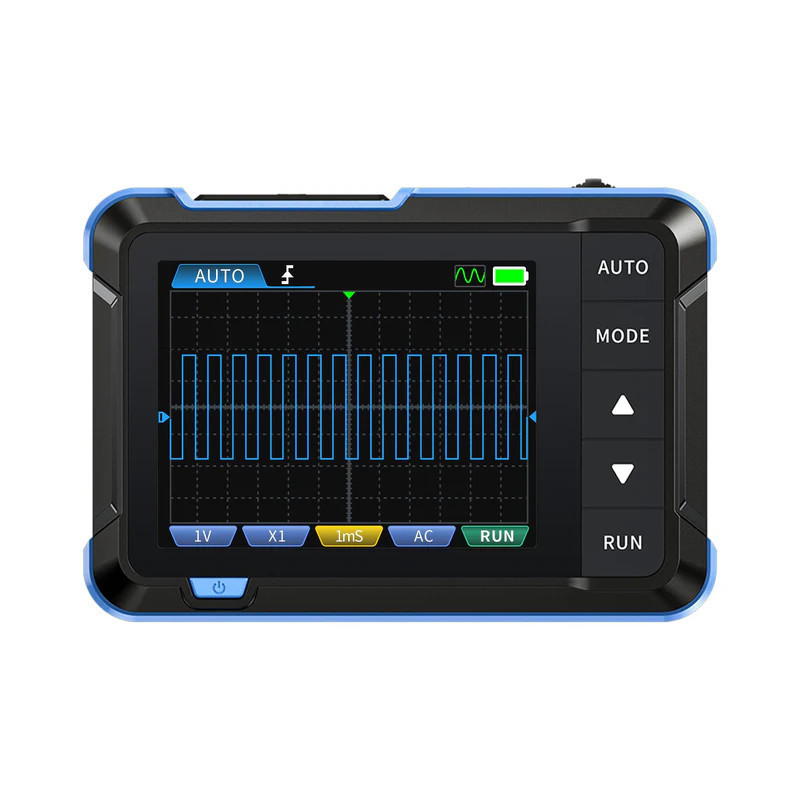

FNIRSI DSO-153 - specyfikacja

• Liczba kanałów: 1
• Pasmo: 1 MHz
• Próbkowanie: 5 MS/s
• Czułość pionowa: 10 mV/div - 10 V/div
• Podstawa czasu: 500 ns/div - 20 s/div
• Zakres X1: ±40 V, Vpp 80 V
• Zakres X10: ±400 V, Vpp 800 V
• Wyzwalanie: Auto, Normal, Single
• Sprzężenie wejścia: AC/DC
• Generator DDS: 0-10 kHz
• Amplituda generatora: 0.1-3.3 V
• Wyświetlacz: LCD 2.8 cala, 320 x 240 px
• Akumulator: 1000 mAh
• Czas pracy: około 4 godziny
• Ładowanie: USB-C, 5 V / 1 A
• Wymiary: 99 x 68.3 x 19.5 mm
• Masa: około 100 g

FNIRSI DMT-99 - specyfikacja

• Typ pomiaru: True RMS
• Rozdzielczość: 10000 counts
• Napięcie DC: 9.999 V - 999.9 V
• Napięcie AC: 9.999 V - 750.0 V
• Prąd DC: 9999 uA - 9.999 A
• Prąd AC: 9999 uA - 9.999 A
• Rezystancja: 999.9 ohm - 99.99 Mohm
• Pojemność: 9.999 nF - 99.99 mF
• Częstotliwość: 9.999 Hz - 9.999 MHz
• Temperatura: -55 do 1300C
• Funkcje dodatkowe: test diody, ciągłość, NCV, LIVE
• Tryby: Recording, Normal, Monitoring
• Wyświetlacz: TFT 2.4 cala, 240 x 320 px
• Akumulator: 1500 mAh
• Wymiary: około 153 x 80 x 39 mm
• Masa: 185 g

Zawartość zestawu

• 1x oscyloskop FNIRSI DSO-153 Standard
• 1x sonda z krokodylkami do DSO-153
• 1x przewód ładowania do DSO-153
• 1x smycz do DSO-153
• 1x instrukcja DSO-153

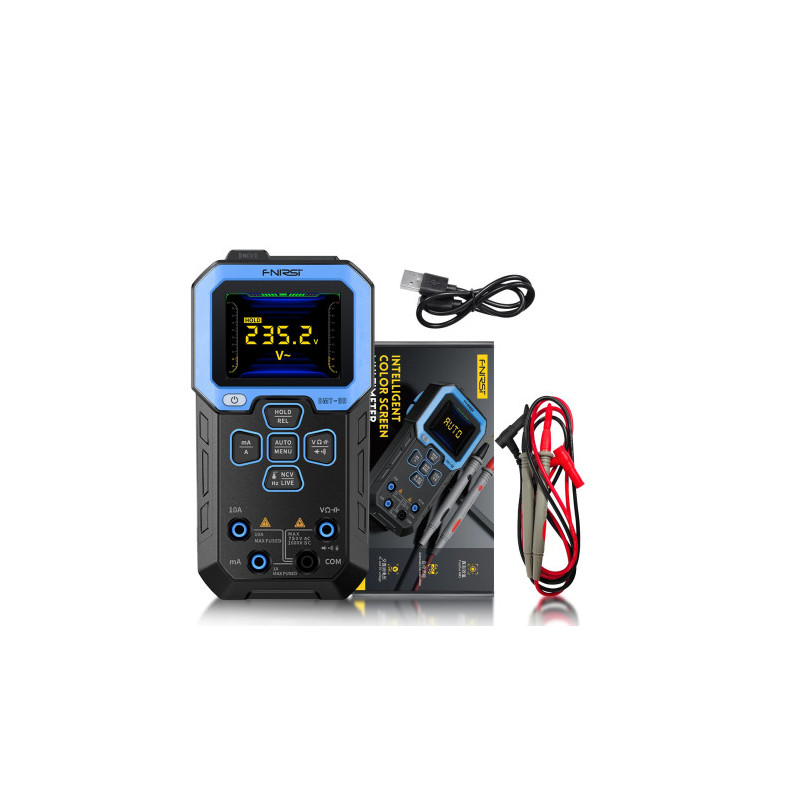

• 1x multimetr FNIRSI DMT-99
• 1x komplet przewodów pomiarowych do DMT-99
• 1x przewód ładowania do DMT-99
• 1x instrukcja DMT-99

Najczęściej zadawane pytania

Po co w zestawie multimetr i oscyloskop?

Multimetr mierzy konkretną wartość, na przykład napięcie lub rezystancję. Oscyloskop pokazuje, jak sygnał zmienia się w czasie. Urządzenia uzupełniają się podczas diagnostyki.

Czy DSO-153 ma generator sygnału?

Tak. Wbudowany generator DDS pracuje w zakresie 0-10 kHz i obsługuje 14 typów przebiegów.

Czy zestaw nadaje się do serwisowania elektroniki FPV?

Tak. DMT-99 może służyć między innymi do sprawdzania napięcia, ciągłości, rezystancji i zasilania, a DSO-153 do podstawowej obserwacji przebiegów oraz sygnałów sterujących.

Czy DSO-153 zastąpi oscyloskop laboratoryjny?

Nie. Pasmo 1 MHz i jeden kanał przeznaczają DSO-153 do podstawowych pomiarów. Do szybkich magistral i zaawansowanej analizy potrzebny jest oscyloskop o wyższym paśmie.

Czy oba urządzenia trzeba zasilać bateriami?

Nie. DSO-153 posiada akumulator 1000 mAh, a DMT-99 akumulator 1500 mAh. Oba urządzenia można ładować przez USB-C.

Rada eksperta Avifly: Przy diagnostyce najpierw sprawdź multimetrem napięcia zasilania i ciągłość obwodu, a oscyloskop wykorzystaj do analizy miejsc, w których sama wartość napięcia nie pokazuje charakteru problemu.
