Zestaw pomiarowy FNIRSI 2C53T 3w1 - oscyloskop 50MHz, tester USB-C PD, przewód XT60

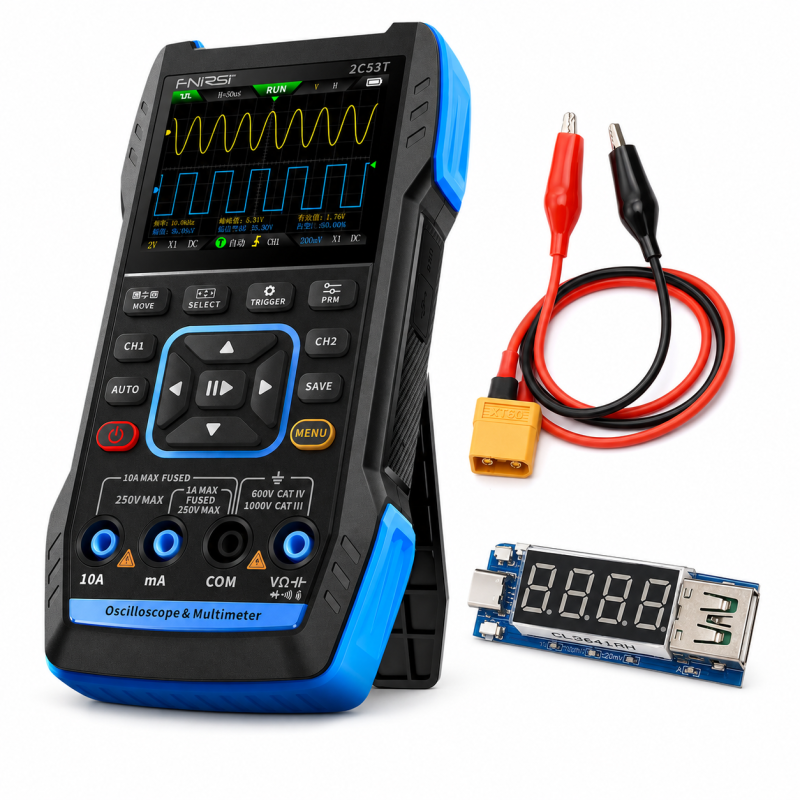

Zestaw pomiarowy FNIRSI 2C53T 3w1 do diagnostyki elektroniki

Zestaw pomiarowy z FNIRSI 2C53T w wersji Standard to komplet do diagnostyki elektroniki, układów zasilania, urządzeń USB-C oraz instalacji wykorzystujących złącza XT60. Łączy 2-kanałowy oscyloskop 50MHz, multimetr TRMS, generator funkcyjny, tester USB-C Power Delivery XY-WPDT oraz przewód XT60 z dwoma krokodylkami.

FNIRSI 2C53T pozwala analizować przebiegi, mierzyć podstawowe parametry elektryczne i generować sygnały testowe. Moduł XY-WPDT rozszerza stanowisko o diagnostykę zasilaczy USB-C PD, natomiast przewód XT60 14AWG ułatwia wykonywanie połączeń testowych z instalacjami i urządzeniami korzystającymi ze złącza XT60.

Dla kogo jest ten zestaw?

• Dla serwisantów i elektroników diagnozujących układy zasilania oraz płytki PCB
• Dla modelarzy FPV sprawdzających elektronikę pokładową, zasilanie, przewody i sygnały sterujące
• Dla hobbystów potrzebujących mobilnego oscyloskopu, multimetru i generatora w jednym urządzeniu
• Dla osób testujących ładowarki i zasilacze USB-C z obsługą Power Delivery
• Dla warsztatów pracujących z urządzeniami i instalacjami wykorzystującymi złącza XT60

Dla kogo NIE jest?

• Dla laboratoriów wymagających oscyloskopu o paśmie wyższym niż 50MHz i rozbudowanej pamięci akwizycji
• Do specjalistycznej analizy sygnałów RF powyżej pasma oscyloskopu
• Do dekodowania wielu cyfrowych linii jednocześnie zamiast analizatora logicznego
• Dla osób oczekujących, że XY-WPDT zastąpi zasilacz laboratoryjny - moduł wyzwala profile dostępne w kompatybilnym zasilaczu USB-C PD

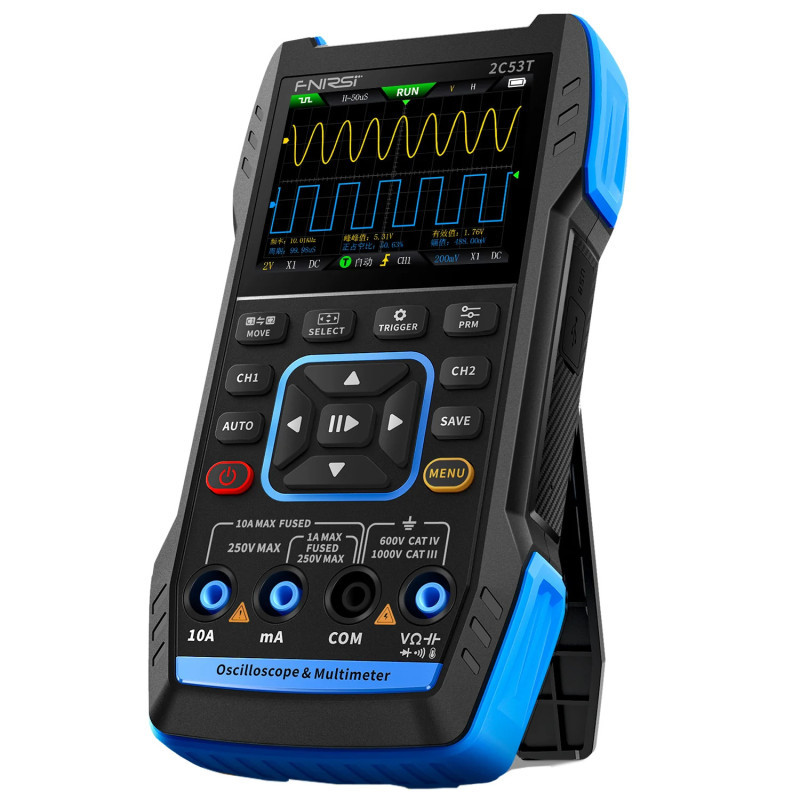

FNIRSI 2C53T - trzy urządzenia pomiarowe w jednej obudowie

FNIRSI 2C53T łączy 2-kanałowy oscyloskop 50MHz, multimetr TRMS 19999 counts i generator funkcyjny DDS. Próbkowanie oscyloskopu wynosi 250MS/s, a oba kanały oferują pasmo do 50MHz. Pozwala to obserwować przebiegi, których zachowania nie można prawidłowo ocenić na podstawie samego pomiaru napięcia multimetrem.

Oscyloskop obsługuje tryby Y-T, Rolling i X-Y, pomiary kursorem, funkcje matematyczne, FFT oraz zapis i eksport obrazu przebiegu. Wbudowany ekran ma przekątną 2.8 cala i rozdzielczość 320 x 240 px.

Multimetr TRMS i generator 50kHz

Wbudowany multimetr umożliwia pomiar napięcia AC/DC, prądu AC/DC, rezystancji, pojemności i temperatury, a także wykonanie testu diody i ciągłości obwodu. Dzięki temu podczas podstawowej diagnostyki nie trzeba korzystać z osobnego miernika.

Generator DDS oferuje 13 typów przebiegów z częstotliwością wyjściową do 50kHz, amplitudą 0-3V oraz regulacją wypełnienia 0-100%. Może służyć do testowania wejść sterujących, filtrów i innych układów pracujących z sygnałami okresowymi.

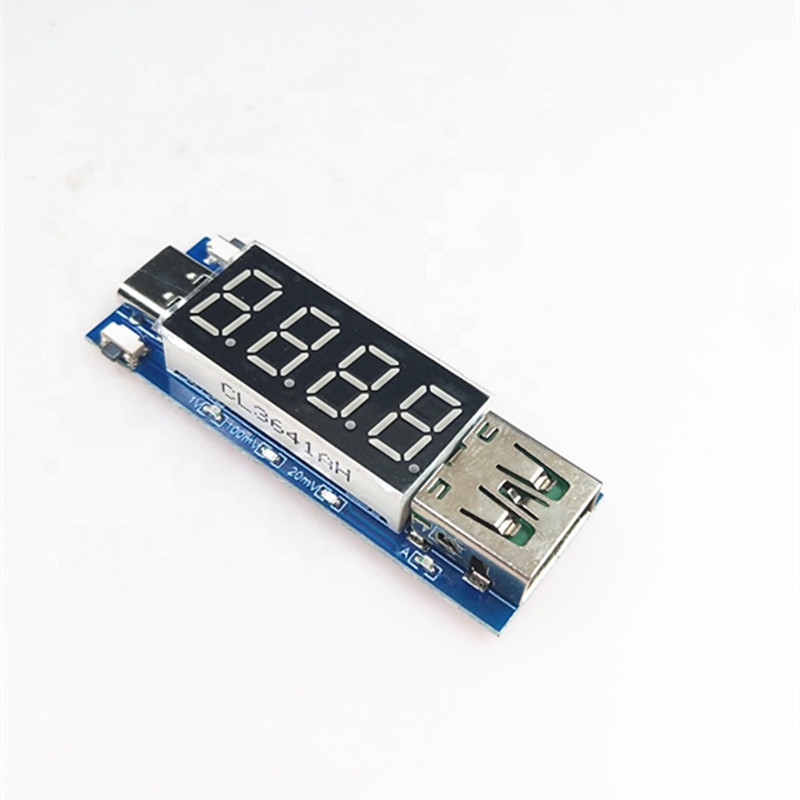

Tester USB-C PD XY-WPDT

Moduł XY-WPDT umożliwia sprawdzanie zasilaczy i ładowarek obsługujących USB PD2.0 oraz PD3.0. Pozwala wyzwalać dostępne w zasilaczu profile 5V, 9V, 12V, 15V i 20V oraz korzystać z PPS, jeżeli podłączone źródło zasilania wspiera tę funkcję.

Wbudowany wyświetlacz pokazuje napięcie i prąd. W trybie PPS dostępna jest regulacja krokowa 20mV, 100mV lub 1V, zależnie od możliwości zasilacza. Moduł zapamiętuje również ostatnio wybrane ustawienie.

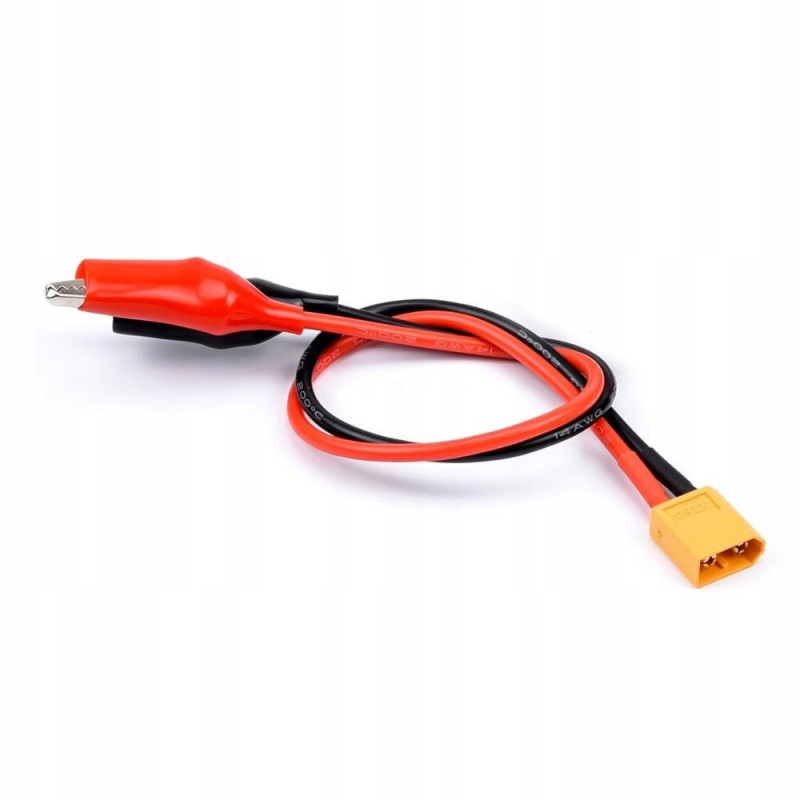

Przewód XT60 z krokodylkami

W zestawie znajduje się przewód ze złączem XT60 męskim zakończony dwoma krokodylkami. Zastosowany przewód ma przekrój 14AWG i długość 30 cm. Akcesorium ułatwia wykonywanie tymczasowych połączeń pomiarowych i testowych z urządzeniami wykorzystującymi złącze XT60.

Najważniejsze cechy zestawu

• Oscyloskop: 2 kanały, pasmo 50MHz, próbkowanie 250MS/s
• Multimetr: TRMS, 4.5 cyfry, 19999 counts
• Generator DDS: 13 przebiegów, częstotliwość do 50kHz
• Tester USB-C: obsługa PD2.0, PD3.0 oraz PPS
• Profile PD: 5V, 9V, 12V, 15V i 20V - zależnie od zasilacza
• Przewód pomiarowy: XT60 męski, 2 krokodylki, 14AWG, 30 cm
• Mobilna konstrukcja FNIRSI: akumulator 3000mAh i ładowanie USB-C 5V/1A

Specyfikacja FNIRSI 2C53T

• Marka: FNIRSI
• Model: 2C53T
• Wersja: Standard
• Liczba kanałów: 2
• Pasmo analogowe: 50MHz dla obu kanałów
• Próbkowanie: 250MS/s
• Głębokość pamięci: 1Kpts
• Impedancja wejściowa: 1MΩ
• Podstawa czasu: 10ns-20s
• Czułość pionowa: 10mV/div-10V/div, x1
• Tryby wyzwalania: AUTO, Normal, Single
• Tryby wyświetlania: Y-T, Rolling, X-Y
• Generator: 13 przebiegów, 0-50kHz, 0-3V
• Multimetr: TRMS, 19999 counts
• Ekran: 2.8 cala, 320 x 240 px
• Akumulator: 3000mAh
• Ładowanie: USB-C 5V/1A
• Wymiary: 167 x 89 x 35mm
• Masa: 300g

Specyfikacja dodatkowych elementów

• Tester USB-C: XY-WPDT Male
• Protokoły testera: USB PD2.0, USB PD3.0
• Profile napięciowe: 5V, 9V, 12V, 15V, 20V, PPS - zależnie od zasilacza
• Wyświetlane wartości: napięcie i prąd
• Przewód XT60: wtyk XT60 męski, 2 krokodylki
• Przewód XT60: 14AWG, długość 30 cm

Zawartość zestawu

• 1x oscyloskop FNIRSI 2C53T - wersja Standard
• 1x sonda P6100 10X
• 1x sonda z krokodylkami do FNIRSI 2C53T
• 1x komplet przewodów pomiarowych multimetru
• 1x przewód do ładowania FNIRSI 2C53T
• 1x etui / torba do przechowywania FNIRSI 2C53T
• 1x instrukcja obsługi FNIRSI 2C53T
• 1x moduł wyzwalacza USB-C PD XY-WPDT Male
• 1x przewód USB do modułu XY-WPDT
• 1x przewód XT60 męski z dwoma krokodylkami, 14AWG, 30 cm

Najczęściej zadawane pytania

Czy w zestawie jest wersja Standard FNIRSI 2C53T?

Tak. Zestaw zawiera wariant Standard z jedną sondą oscyloskopową P6100 10X.

Czy można korzystać z obu kanałów oscyloskopu?

FNIRSI 2C53T posiada dwa kanały. Wersja Standard zawiera jedną sondę P6100 10X, dlatego do równoczesnych pomiarów dwoma takimi sondami potrzebna jest dodatkowa sonda.

Czy tester USB-C sam podnosi napięcie do 20V?

Nie. XY-WPDT nie jest przetwornicą. Negocjuje profil Power Delivery dostępny w podłączonym zasilaczu. Profil 20V lub PPS będzie dostępny tylko wtedy, gdy obsługuje go źródło zasilania.

Czy FNIRSI 2C53T nadaje się do elektroniki FPV?

Tak. Może służyć do podstawowej diagnostyki napięć, sygnałów sterujących, PWM, przetwornic i innych elementów elektroniki FPV, z zachowaniem prawidłowego sposobu podłączenia sond.

Do czego przydaje się przewód XT60 z krokodylkami?

Ułatwia wykonywanie tymczasowych połączeń testowych z urządzeniami i instalacjami wykorzystującymi złącze XT60. Przewód ma długość 30 cm i przekrój 14AWG.

Rada eksperta Avifly: Przy pomiarach oscyloskopem najpierw sprawdź punkt odniesienia i sposób podłączenia masy sondy. Przy testerze USB-C PD przed podłączeniem badanego urządzenia zweryfikuj wybrany profil napięciowy - nieprawidłowe napięcie może uszkodzić elektronikę.
