Antena FPV FlyFishRC Osprey 5.8GHz 90mm IPEX/UFL - LHCP, 2.82dBi

Antena FPV FlyFishRC Osprey 5.8GHz 90mm IPEX/UFL - LHCP

FlyFishRC Osprey 5.8GHz 90mm IPEX/UFL LHCP to lekka antena FPV do systemów wideo 5.8 GHz, przeznaczona do montażu w dronach FPV, gdzie liczy się niska masa, stabilny sygnał i kompaktowa głowica anteny.

Wariant z konektorem UFL/IPEX 1 pasuje do wielu nadajników VTX oraz modułów wideo, które wykorzystują małe złącze antenowe na płytce. Polaryzacja LHCP sprawdzi się w konfiguracjach, w których odbiornik lub gogle również pracują na antenach LHCP.

Najważniejsze cechy

• Pasmo 5.8GHz - standardowe pasmo pracy dla analogowych i cyfrowych systemów FPV.
• Polaryzacja LHCP - lewoskrętna polaryzacja kołowa do zestawów wideo pracujących w tym samym standardzie.
• Złącze UFL/IPEX 1 - małe złącze stosowane w lekkich nadajnikach VTX i modułach wideo.
• Zysk 2.82dBi - parametr korzystny dla zachowania stabilnego linku wideo przy zachowaniu małej konstrukcji.
• Skuteczność promieniowania 99% - według danych producenta antena efektywnie wykorzystuje energię sygnału.
• VSWR ≤1.2:1 - niski współczynnik fali stojącej ogranicza straty sygnału w torze antenowym.

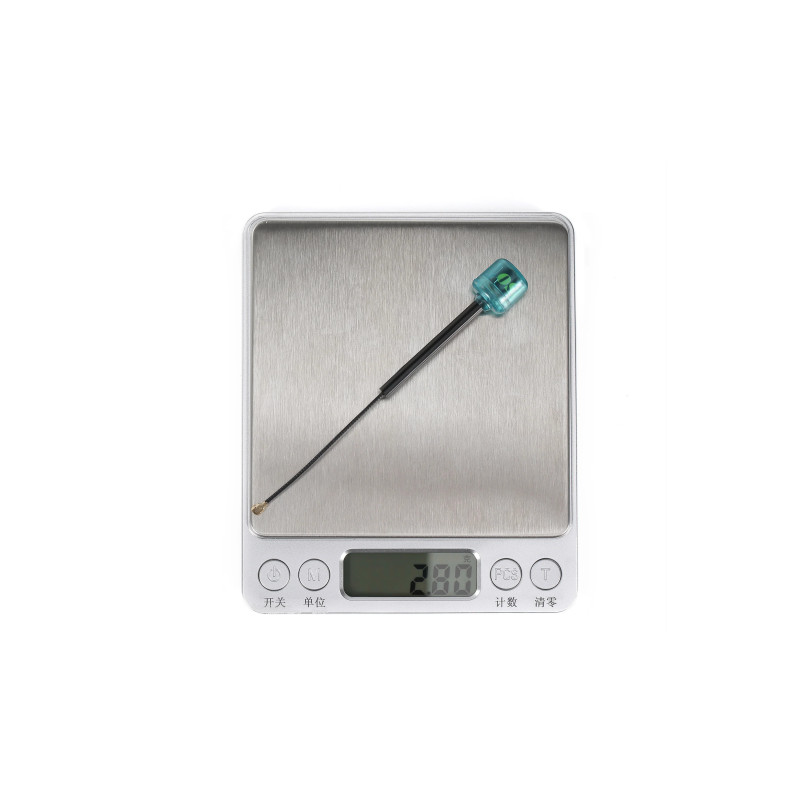

• Waga 2.8g - dobra opcja do lekkich buildów, gdzie każdy gram wpływa na charakterystykę lotu.
• Obudowa z poliwęglanu - osłania elementy anteny przed uszkodzeniami mechanicznymi.

Dla kogo jest ta antena?

• Dla pilotów FPV, którzy potrzebują lekkiej anteny 5.8GHz z konektorem UFL/IPEX.
• Dla osób budujących lekkiego quada, cinewhoopa lub mikro drona FPV z VTX-em na złączu IPEX 1.
• Dla konfiguracji wideo opartych o polaryzację LHCP.
• Dla serwisu FPV jako antena zapasowa do szybkiej wymiany po uszkodzeniu przewodu lub głowicy.

Dla kogo NIE jest?

• Nie jest to wariant SMA ani RP-SMA - nie pasuje bezpośrednio do gogli lub odbiorników z dużym gwintowanym złączem antenowym.
• Nie jest to wersja RHCP - nie łącz jej z antenami RHCP, jeśli zależy Ci na maksymalnej sprawności linku wideo.
• Nie jest przeznaczona jako antena RC do systemów sterowania 2.4GHz lub 900MHz.

Dlaczego polaryzacja LHCP ma znaczenie?

W systemach FPV anteny nadawcze i odbiorcze powinny mieć tę samą polaryzację. Antena LHCP najlepiej współpracuje z drugą anteną LHCP po stronie gogli, monitora lub odbiornika VRX.

Mieszanie LHCP z RHCP powoduje duże straty sygnału. W praktyce może to oznaczać szybsze pojawianie się zakłóceń, słabszą penetrację przeszkód i gorszy obraz w miejscach, w których link wideo pracuje już na granicy zasięgu.

Konstrukcja Osprey

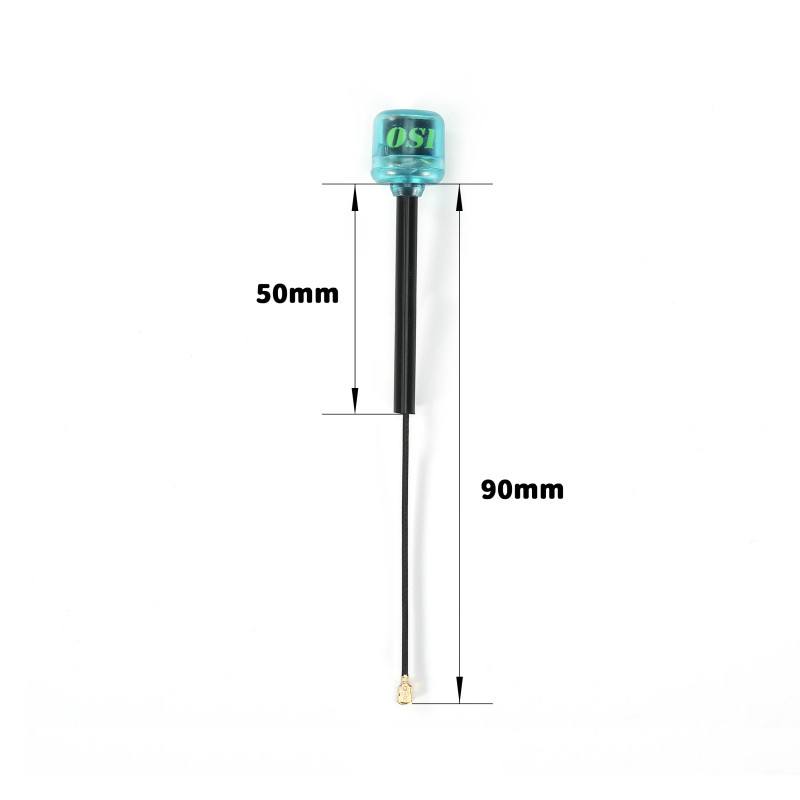

Producent zastosował lekką, 4-listkową konstrukcję oraz przezroczystą obudowę. Głowica anteny ma średnicę 14.1 mm i wysokość 14 mm, co ułatwia montaż w ciasnych ramach FPV.

Obudowa wykonana jest z odpornego na uderzenia poliwęglanu i została uszczelniona, aby chronić elementy anteny znajdujące się wewnątrz. To ważne szczególnie w dronach freestyle i micro FPV, gdzie antena często pracuje blisko ramy, śmigieł i elementów ochronnych.

Specyfikacja techniczna

Zawartość zestawu

• 1x antena FlyFishRC Osprey 5.8GHz IPEX/UFL FPV - LHCP 90mm

FAQ

Nie. Ten wariant ma złącze UFL/IPEX 1, więc pasuje do VTX-ów i modułów wideo z takim gniazdem. Nie jest to wersja SMA ani RP-SMA.

Technicznie system może działać, ale nie jest to zalecane. Antena LHCP powinna pracować z anteną odbiorczą LHCP, ponieważ mieszanie LHCP i RHCP powoduje duże straty sygnału.

Tak. Waga 2.8 g i złącze UFL/IPEX sprawiają, że antena jest sensownym wyborem do lekkich konstrukcji FPV, gdzie duże złącza SMA byłyby zbyt ciężkie lub niewygodne.

Rada eksperta Avifly: Przy montażu anteny UFL/IPEX zabezpiecz przewód przed szarpnięciem trytytką, TPU lub koszulką termokurczliwą. Sam konektor IPEX jest mały i nie lubi pracy jako element mechanicznego mocowania anteny.
