Antena FPV FlyFishRC Osprey 5.8GHz - 90mm MMCX RHCP, 2.82dBi

Antena FPV FlyFishRC Osprey 5.8GHz 90mm MMCX RHCP

Antena FPV FlyFishRC Osprey 5.8GHz 90mm MMCX RHCP to lekka antena kołowo spolaryzowana do toru wideo FPV 5.8GHz, przeznaczona do nadajników VTX i urządzeń ze złączem MMCX. Wariant RHCP jest właściwy do instalacji, w których druga antena w torze wideo również pracuje w polaryzacji prawoskrętnej RHCP.

Konstrukcja Osprey została oparta na nowej budowie 4-leaf, przezroczystej obudowie i hybrydowej sieci antenowej. Mała głowica anteny ułatwia montaż w ciasnych ramach FPV, a jednocześnie zachowuje parametry istotne dla jakości obrazu: zysk 2.82dBi, sprawność promieniowania 99% oraz VSWR ≤1.2:1.

Najważniejsze cechy

• Pasmo FPV 5.8GHz - antena pracuje w głównym zakresie używanym przez analogowe systemy wideo FPV.
• Zakres częstotliwości 5.6GHz-6.0GHz - pokrywa standardowe kanały używane w torze wideo 5.8GHz.
• Polaryzacja RHCP - prawoskrętna polaryzacja kołowa, dobierana do gogli, odbiornika lub drugiej anteny RHCP.
• Złącze MMCX - pasuje do nadajników VTX i urządzeń wyposażonych w gniazdo MMCX.
• Zysk 2.82dBi - dobry kompromis między zasięgiem, stabilnością sygnału i praktycznym użyciem w dronie FPV.
• Sprawność promieniowania 99% - parametr istotny dla efektywnego wykorzystania mocy nadajnika VTX.
• VSWR ≤1.2:1 - niski współczynnik fali stojącej ogranicza straty i pomaga utrzymać stabilny tor wideo.
• Przewód RG141 - elastyczny przewód koncentryczny odporniejszy na pracę w modelu niż bardzo miękkie, przypadkowe przewody antenowe.
• Obudowa z poliwęglanu - odporna na uderzenia i hermetycznie uszczelniona, aby chronić elementy anteny.

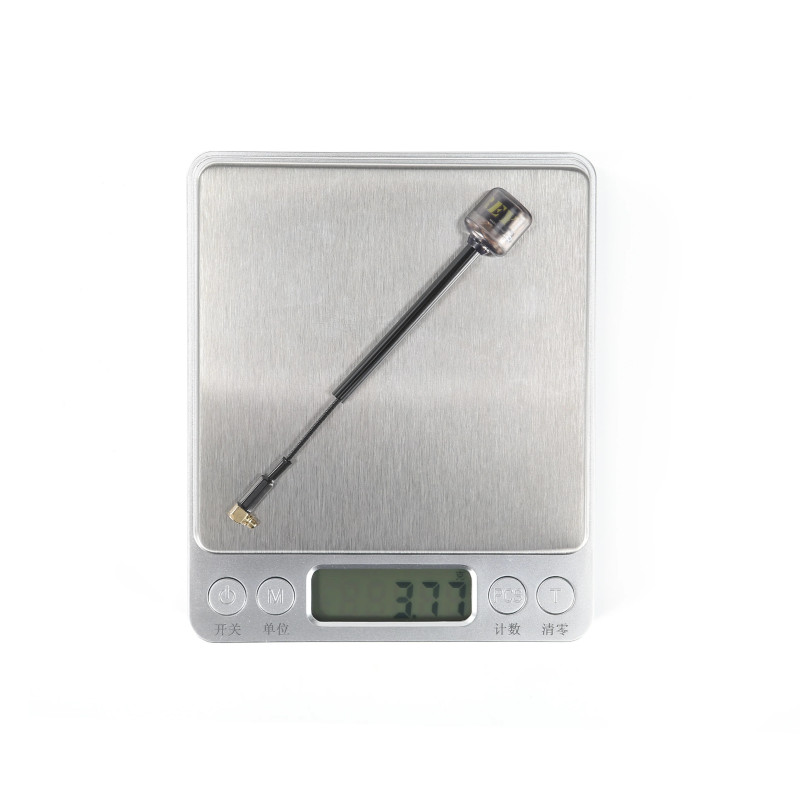

• Waga 3.77g - niska masa jest istotna szczególnie w mniejszych quadach i buildach, gdzie każdy gram wpływa na charakterystykę lotu.

Dla kogo jest ta antena?

• Dla pilotów FPV używających toru wideo 5.8GHz.
• Dla osób, które potrzebują anteny z polaryzacją RHCP.
• Dla konstrukcji z nadajnikiem VTX wyposażonym w złącze MMCX.
• Dla buildów, w których ważna jest niska masa i kompaktowa głowica anteny.
• Dla pilotów freestyle, race i park flying, którzy chcą ograniczyć straty sygnału w torze wideo.

Dla kogo NIE jest?

• Nie jest do toru wideo LHCP, jeśli druga antena w systemie także nie jest RHCP.
• Nie jest do urządzeń ze złączem SMA lub RP-SMA bez odpowiedniego adaptera.
• Nie jest do systemów pracujących poza pasmem 5.8GHz.
• Nie jest właściwym wyborem, jeśli potrzebujesz anteny o innym typie mocowania niż MMCX.

Dlaczego RHCP ma znaczenie?

W systemie FPV polaryzacja anten musi być zgodna. Jeśli po stronie drona zamontowana jest antena RHCP, to antena odbiorcza w goglach lub odbiorniku wideo również powinna być RHCP. Mieszanie RHCP z LHCP może znacząco pogorszyć odbiór, zmniejszyć zasięg i zwiększyć zakłócenia obrazu.

Kompaktowa głowica i obudowa z poliwęglanu

Głowica anteny ma średnicę 14.1mm i wysokość 14mm, dzięki czemu antenę łatwiej umieścić w ramie FPV bez nadmiernego wystawania poza obrys modelu. Przezroczysta, hermetycznie uszczelniona obudowa z poliwęglanu chroni elementy anteny przed uszkodzeniami mechanicznymi i zabrudzeniami.

Stabilny tor wideo 5.8GHz

Zakres pracy 5.6GHz-6.0GHz obejmuje główne częstotliwości stosowane w FPV. W połączeniu z niskim VSWR i wysoką sprawnością promieniowania antena pomaga utrzymać czystszy obraz oraz lepszą penetrację sygnału w porównaniu do przypadkowych anten o nieznanych parametrach.

Specyfikacja techniczna

Zawartość zestawu

• 1x antena FlyFishRC Osprey 5.8GHz MMCX RHCP - wariant 90mm

FAQ - najczęściej zadawane pytania

Nie. Antena pracuje w paśmie 5.8GHz, ale wymaga urządzenia ze złączem MMCX. Do VTX ze złączem SMA lub RP-SMA potrzebna będzie inna wersja anteny albo odpowiedni adapter.

Nie jest to zalecane. Dla poprawnej pracy toru wideo antena nadawcza i odbiorcza powinny mieć tę samą polaryzację. Ten wariant ma polaryzację RHCP.

MMCX, SMA i RP-SMA to różne typy złączy antenowych. Ten wariant ma pozłacane złącze MMCX, więc należy dobrać go do sprzętu z takim samym gniazdem.

Rada eksperta Avifly: Przed montażem sprawdź nie tylko pasmo 5.8GHz, ale też polaryzację i typ złącza. W antenach FPV najczęstszy błąd to zakup właściwej częstotliwości, ale złego złącza lub odwrotnej polaryzacji.
