Moduł GPS SEQURE M10-252Q - GPS do drona FPV, QMC5883L, M10050, 25 x 25 mm

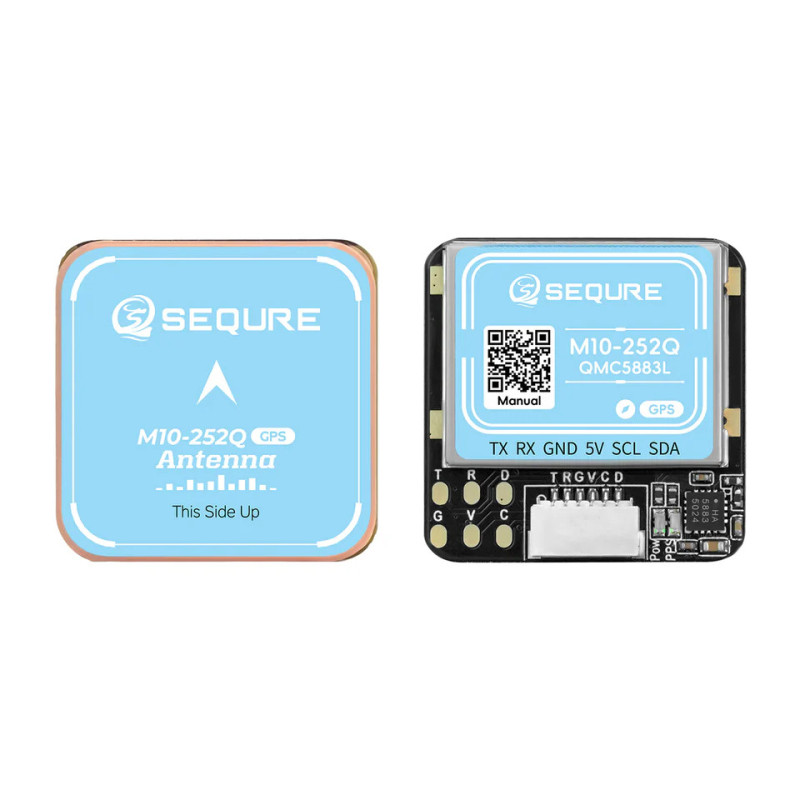

Moduł GPS SEQURE M10-252Q do drona FPV

SEQURE M10-252Q to moduł GPS do dronów FPV, skrzydeł RC i konstrukcji z kontrolerami lotu pracującymi na Betaflight, INAV oraz ArduPilot. Wariant M10-252Q korzysta z układu M10050, obsługuje systemy GPS+BDS+GALILEO i ma zintegrowany kompas QMC5883L.

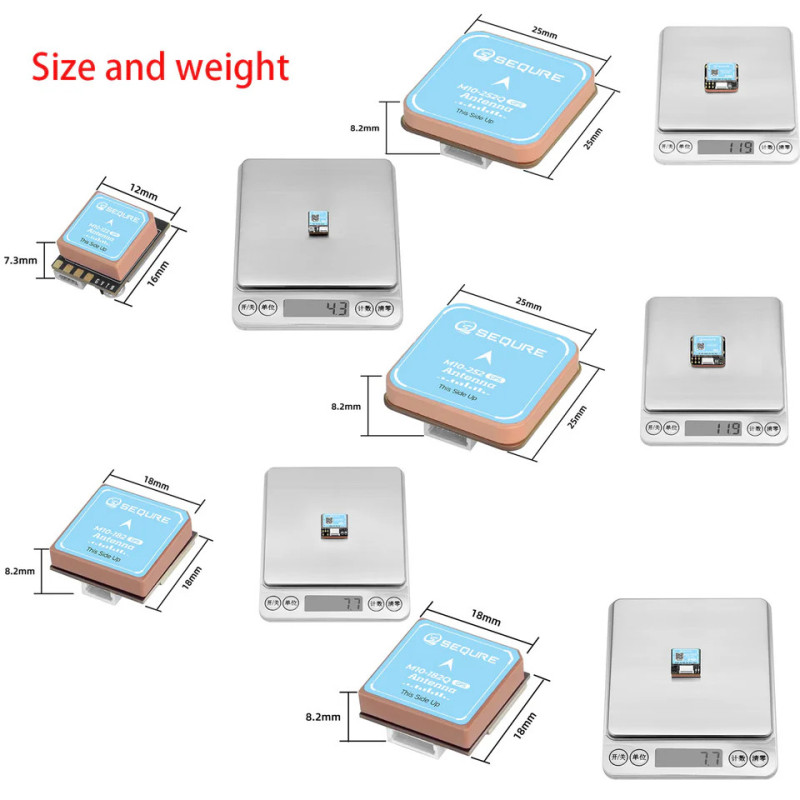

To moduł dla pilotów, którzy chcą dodać funkcje pozycjonowania, rescue, return-to-home lub nawigacji w projektach FPV. Ceramiczna antena ułatwia odbiór sygnału satelitarnego, a kompaktowa konstrukcja 25 x 25 x 8.2 mm pozwala zamontować moduł nawet w ograniczonej przestrzeni na ramie.

Najważniejsze cechy

• Chip M10050 - rozwiązanie stosowane w drugiej generacji modułów SEQURE M10, zoptymalizowane pod szybkie pozycjonowanie.
• GPS+BDS+GALILEO - obsługa trzech głównych systemów satelitarnych zwiększa stabilność pracy modułu w otwartej przestrzeni.
• Systemy pomocnicze SBAS i QZSS - dodatkowe wsparcie dla pozycjonowania w kompatybilnych warunkach pracy.
• Kompas QMC5883L - wariant M10-252Q ma zintegrowany magnetometr, co rozszerza zastosowanie w projektach wymagających kierunku/headingu.

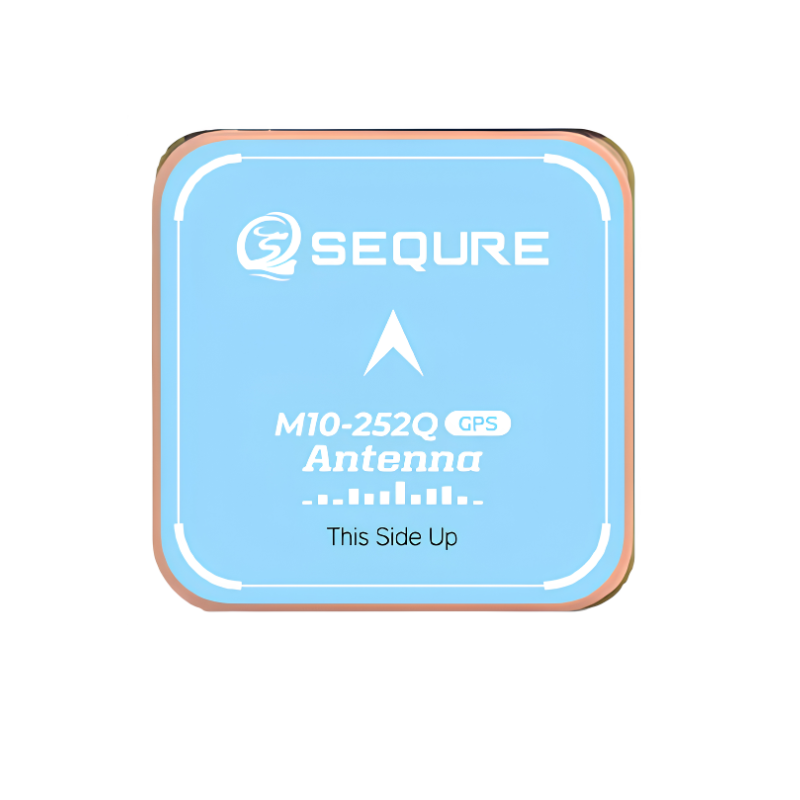

• Ceramiczna antena - konstrukcja nastawiona na efektywny odbiór sygnału satelitarnego.
• Interfejs PCB pad oraz SH1.0 6 pin - możliwość montażu przez lutowanie albo przez złącze, zależnie od konfiguracji kontrolera lotu.
• Kompatybilność z Betaflight, INAV i ArduPilot - moduł można stosować w popularnych konfiguracjach FPV, skrzydeł i dronów autonomicznych.
• Zakres zasilania 3.3-5V - zgodny z typowymi liniami zasilającymi moduły peryferyjne w kontrolerach lotu.

Dla kogo jest ten moduł?

• Dla pilotów FPV, którzy chcą dodać GPS rescue lub return-to-home w kompatybilnym kontrolerze lotu.
• Dla osób budujących drony, skrzydła RC lub konstrukcje pracujące na Betaflight, INAV albo ArduPilot.
• Dla użytkowników potrzebujących wariantu z kompasem QMC5883L.
• Dla konstruktorów, którzy chcą moduł GPS z możliwością montażu przez złącze lub pady lutownicze.

Dla kogo NIE jest?

• Nie jest to samodzielny lokalizator z własną baterią i kartą SIM.
• Nie jest to odbiornik RC ani moduł telemetryczny do sterowania aparaturą.
• Nie jest to gotowy system powrotu do domu - funkcja RTH/rescue wymaga poprawnej konfiguracji w kontrolerze lotu i firmware.

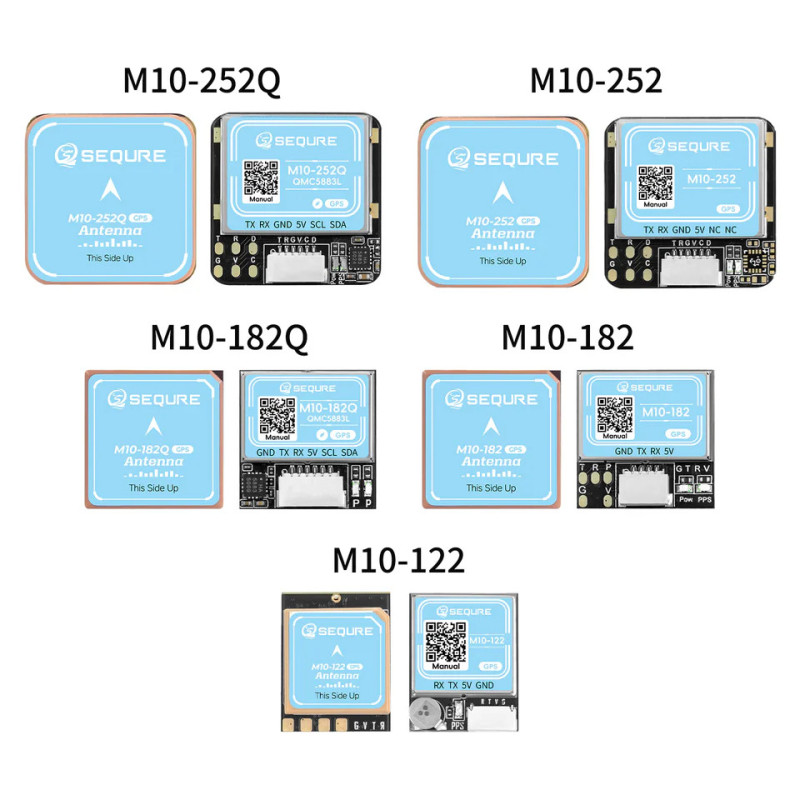

• Nie jest to najmniejszy wariant z tej serii - jeśli liczy się minimalna masa, producent ma mniejszy model M10-122.

Pozycjonowanie i kompatybilność z firmware

Moduł obsługuje protokoły wyjściowe NMEA oraz UBLOX, co ułatwia konfigurację w popularnych środowiskach dla dronów FPV i modeli RC. Domyślna prędkość transmisji wynosi 115200, a częstotliwość wyjściowa pracuje w zakresie 1-10 Hz, z domyślną wartością 10 Hz.

Dzięki kompatybilności z Betaflight, INAV i ArduPilot moduł może być stosowany zarówno w prostych konfiguracjach FPV, jak i w bardziej rozbudowanych projektach wymagających nawigacji, rejestracji pozycji lub funkcji ratunkowych.

Kompas QMC5883L w wariancie M10-252Q

Wersja M10-252Q ma zintegrowany kompas QMC5883L. To istotna różnica względem wariantów bez litery Q, które według danych producenta nie mają kompasu.

Kompas może być przydatny w konfiguracjach, w których kontroler lotu lub firmware korzysta z informacji o kierunku. Przed użyciem należy sprawdzić zgodność konkretnego kontrolera lotu, okablowania i ustawień firmware.

Montaż i podłączenie

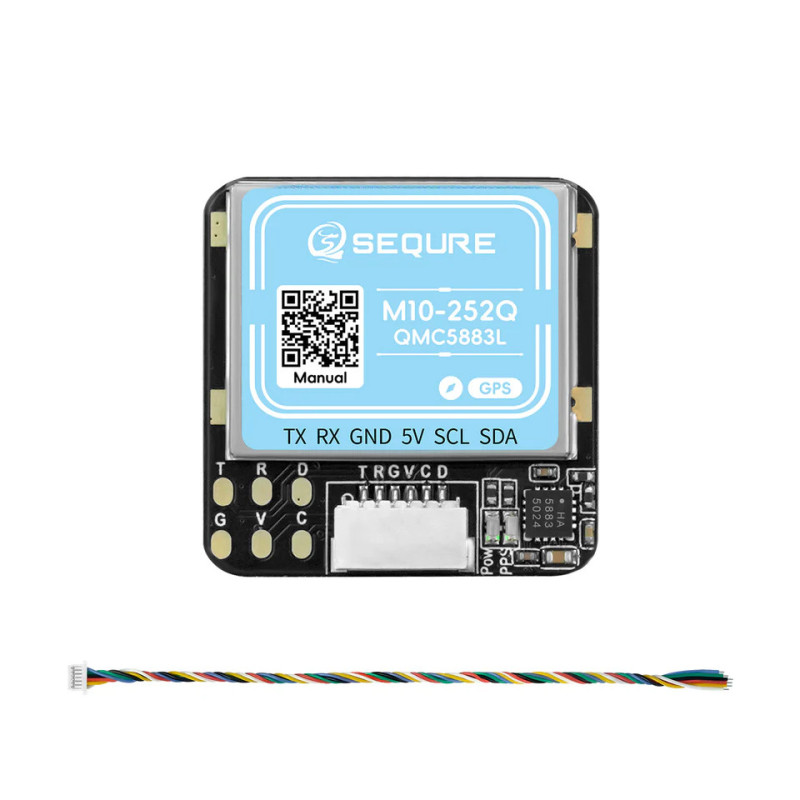

SEQURE M10-252Q obsługuje dwa sposoby połączenia: pady PCB oraz gniazdo SH1.0 6 pin. Daje to większą elastyczność montażu - można użyć przewodu z wtykiem albo przylutować przewody bezpośrednio do modułu.

Przy montażu GPS w dronie FPV warto odsunąć moduł od źródeł zakłóceń, takich jak VTX, przewody zasilania, ESC i mocne anteny nadawcze. W praktyce poprawne położenie GPS ma duży wpływ na szybkość złapania fixa i stabilność odczytu pozycji.

Specyfikacja techniczna

Zawartość zestawu

• Moduł GPS SEQURE M10-252Q - 1 szt.
• Przewód - 1 szt.

FAQ - najczęściej zadawane pytania

Tak. Wariant M10-252Q ma zintegrowany kompas QMC5883L. To odróżnia go od wariantu M10-252, który według danych producenta nie ma kompasu.

Ma kompatybilność z Betaflight, INAV oraz ArduPilot. Poprawne działanie zależy jednak od konfiguracji portu UART, protokołu i ustawień w konkretnym kontrolerze lotu.

Tak, może być używany w konfiguracjach FPV z funkcją GPS rescue, jeśli kontroler lotu i firmware są poprawnie skonfigurowane. Sam moduł nie wykonuje funkcji rescue - dostarcza dane pozycji dla kontrolera lotu.

Wariant M10-252Q można podłączyć przez pady PCB albo przez gniazdo SH1.0 6 pin. Przed lutowaniem sprawdź pinout kontrolera lotu oraz pinout przewodu GPS.

Rada eksperta Avifly: GPS montuj możliwie wysoko i z dala od VTX, ESC oraz przewodów zasilających. W małych quadach nawet kilka centymetrów odseparowania potrafi poprawić szybkość złapania fixa i stabilność pracy.
