Moduł GPS FlyFishRC M10-IST8310 - GPS z kompasem, u-blox M10050, 10Hz, 20x20mm

Moduł GPS FlyFishRC M10-IST8310 do dronów FPV

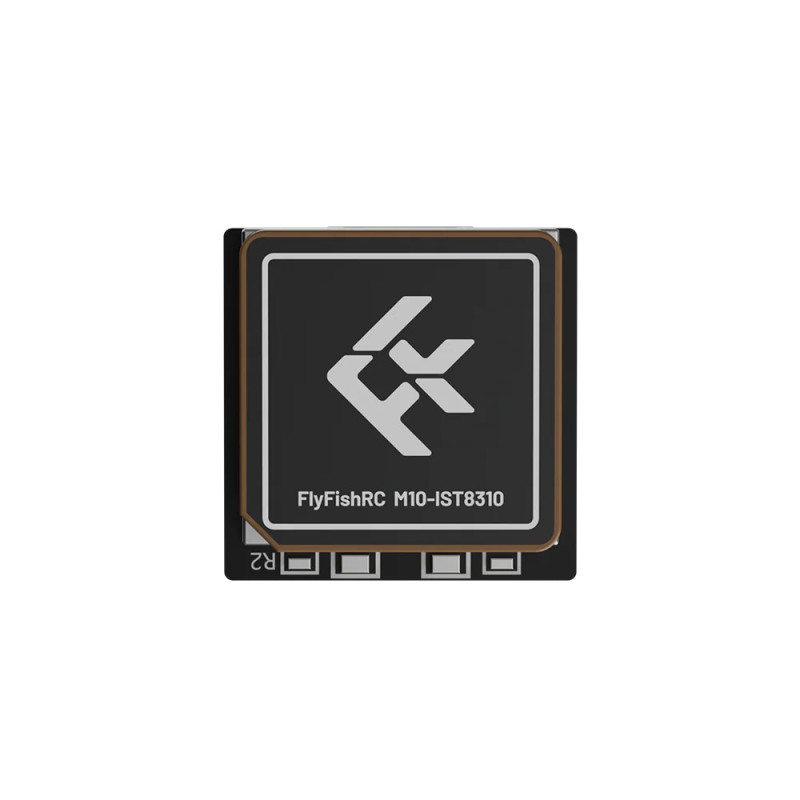

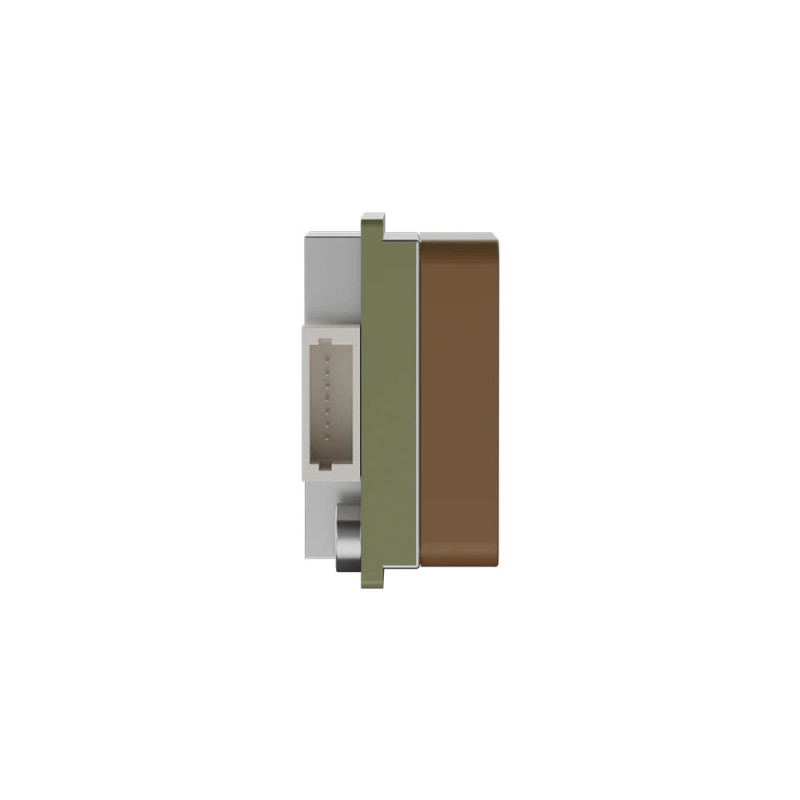

Moduł GPS FlyFishRC M10-IST8310 to kompaktowy odbiornik GPS z magnetometrem, przeznaczony do dronów FPV, multirotorów, modeli fixed-wing i innych konstrukcji RC wymagających precyzyjnej pozycji oraz wskazania kierunku.

Układ korzysta z chipa u-blox M10050, obsługuje kilka systemów satelitarnych i pracuje z odświeżaniem 10Hz. Dzięki temu sprawdzi się w projektach, gdzie liczy się szybkie złapanie pozycji, stabilny fix i czytelna telemetria dla kontrolera lotu.

Dla kogo jest ten moduł?

• Dla pilotów FPV budujących drony z funkcją GPS Rescue, powrotu awaryjnego lub telemetrii pozycji.
• Dla osób składających konstrukcje long range, freestyle lub modele fixed-wing z wolnym portem UART na kontrolerze lotu.
• Dla użytkowników, którzy potrzebują kompaktowego modułu GPS o wymiarach 20x20x11mm i masie 9g.
• Dla konstrukcji, w których przydatny jest magnetometr IST8310 z komunikacją przez linie SDA/SCL.

Dla kogo NIE jest?

• Nie jest to gotowy zestaw plug-and-play z potwierdzonym przewodem w komplecie - producent w zestawie wymienia moduł i instrukcję.
• Nie wybieraj go, jeśli Twój kontroler lotu nie ma wolnego portu UART dla GPS.
• Nie wybieraj go jako modułu RTK lub profesjonalnego systemu geodezyjnego - producent nie podaje funkcji RTK.
• Nie montuj go bezpośrednio przy VTX, przewodach zasilania lub antenach nadawczych, jeśli zależy Ci na stabilnym odbiorze satelitów.

Najważniejsze cechy

• Chip GPS u-blox M10050 - odpowiada za odbiór danych pozycyjnych i współpracę z kontrolerem lotu przez UART.
• Magnetometr IST8310 - umożliwia precyzyjne wskazanie azymutu, przydatne w konfiguracjach wymagających kompasu.
• Obsługa wielu systemów GNSS - GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1 i QZSS L1.
• Tryb pozycjonowania GPS+BDS+GALILEO+QZSS+SBAS - większa liczba dostępnych systemów zwiększa szansę na stabilniejszy fix w otwartym terenie.
• Odświeżanie 10Hz - moduł może przekazywać dane pozycyjne z wysoką częstotliwością, co jest korzystne w dynamicznych modelach FPV.
• Prędkość transmisji 115200bps - standardowa wartość często używana przy konfiguracji GPS w kontrolerach lotu.

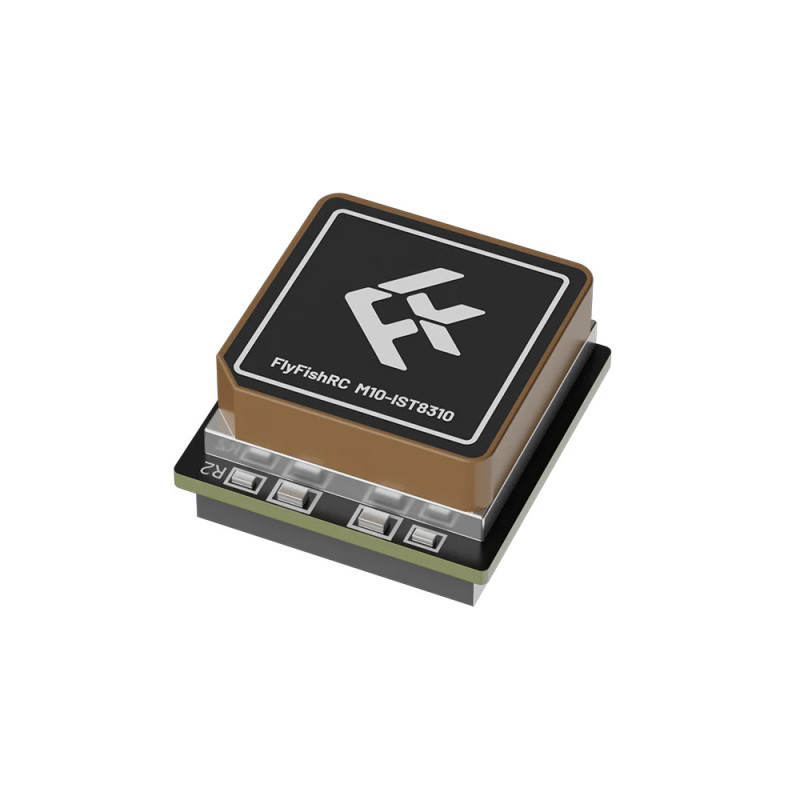

• Antena ceramiczna RHCP 18x18mm - kompaktowa antena patch poprawia odbiór przy prawidłowym montażu modułu.
• Zasilanie 3.3V-5V - moduł można zasilać z typowych wyjść dostępnych w elektronice dronów FPV.

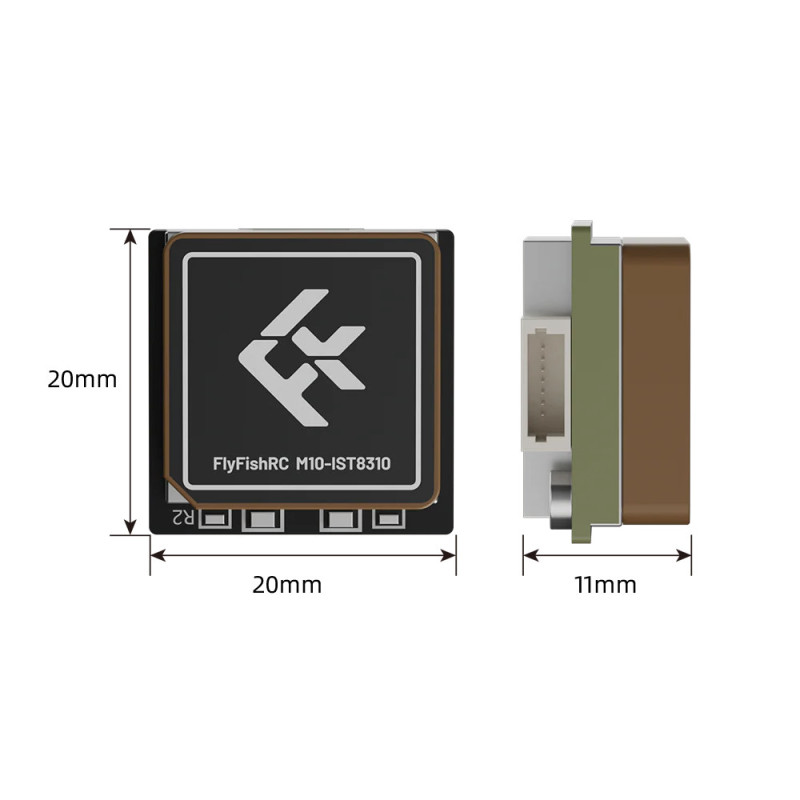

• Kompaktowy format 20x20x11mm - ułatwia montaż w ciasnych ramach FPV.
• Masa 9g - istotna przy konstrukcjach, gdzie każdy gram wpływa na czas lotu i charakterystykę drona.

Największe zalety w praktyce

• Szybsza orientacja modelu w przestrzeni - połączenie GPS i kompasu pomaga kontrolerowi lotu lepiej określać pozycję oraz kierunek.
• Lepsza baza pod funkcje bezpieczeństwa - moduł GPS jest potrzebny w konfiguracjach wykorzystujących pozycję modelu, np. w funkcjach ratunkowych zależnych od firmware kontrolera lotu.
• Dobry format do FPV - wymiary 20x20x11mm i masa 9g pozwalają zamontować go na większości średnich oraz większych ram FPV bez dużej ingerencji w layout.
• Obsługa wielu konstelacji - GPS, GLONASS, BDS, Galileo, SBAS i QZSS zwiększają dostępność satelitów w porównaniu do modułów pracujących tylko na jednym systemie.

Specyfikacja techniczna

Zawartość zestawu

• 1x moduł GPS FlyFishRC M10-IST8310
• 1x instrukcja GPS

FAQ - najczęściej zadawane pytania

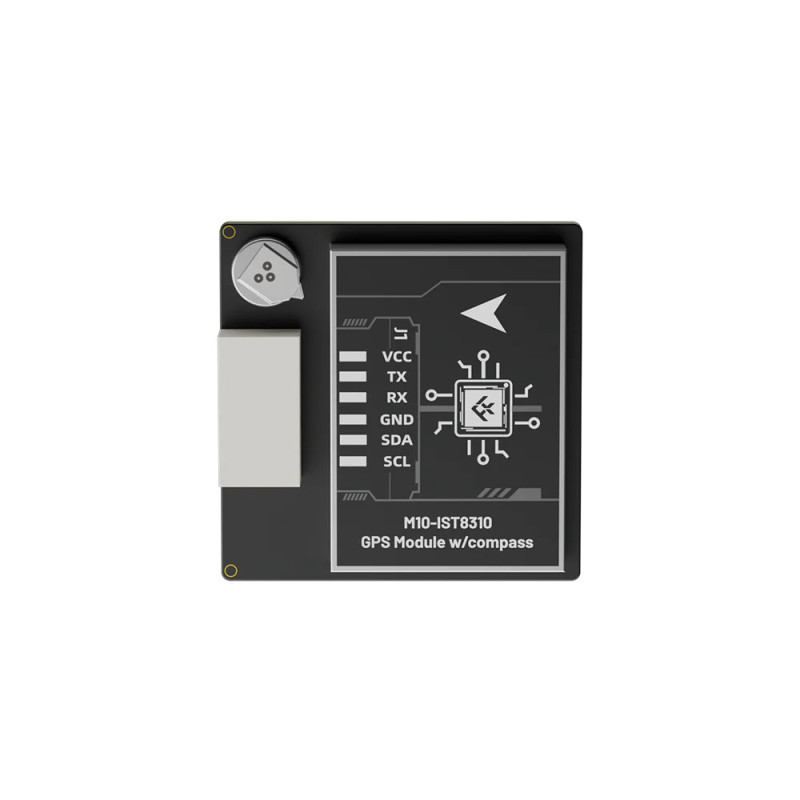

Tak. Producent podaje magnetometr IST8310. Kompas korzysta z linii SDA/SCL, czyli osobnego połączenia względem GPS pracującego po UART.

Moduł pracuje w zakresie 3.3V-5V. Przed podłączeniem sprawdź napięcie wyjścia na kontrolerze lotu, aby nie zasilić modułu z niewłaściwego padu.

FlyFishRC M10-IST8310 pracuje z częstotliwością aktualizacji 10Hz i transmisją 115200bps.

Moduł obsługuje GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1 i QZSS L1. Producent podaje tryb pracy GPS+BDS+GALILEO+QZSS+SBAS combined positioning.

Producent w zawartości zestawu podaje moduł GPS oraz instrukcję. Przewód nie jest wymieniony w oficjalnej liście elementów zestawu.

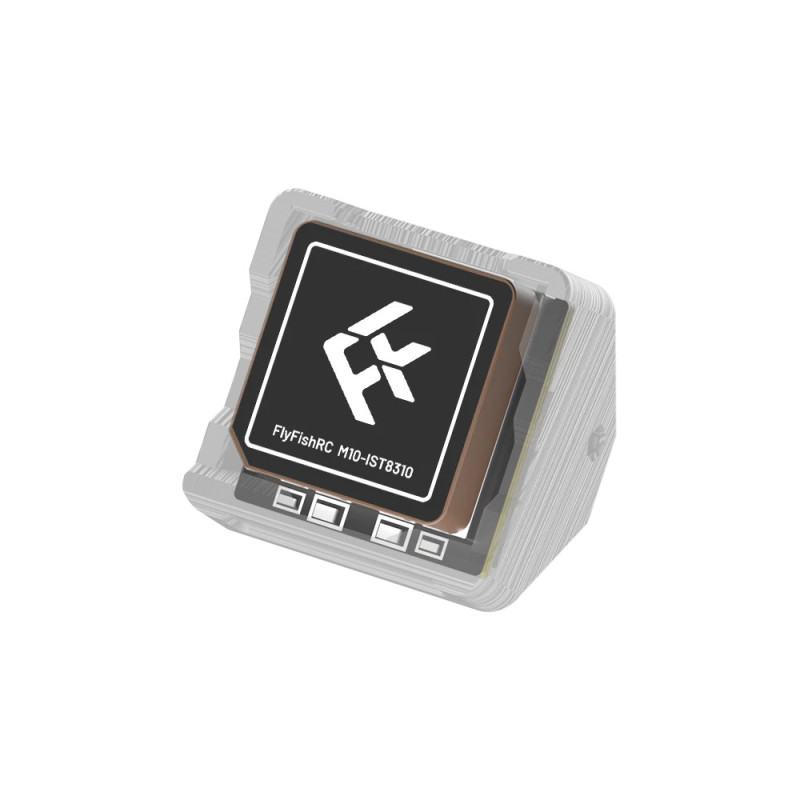

Rada eksperta Avifly: Moduł GPS montuj anteną ceramiczną do góry, możliwie daleko od VTX, przewodów zasilających i anten nadawczych. Po montażu skonfiguruj właściwy UART, baud rate 115200bps oraz osobno sprawdź linie SDA/SCL, jeśli używasz kompasu.
